Czy przewody elektryczne muszą być w peszlu? Wyjaśniamy raz na zawsze

Przewody elektryczne nie muszą znajdować się w peszlu wszędzie, ale w zaskakująco wielu sytuacjach ich brak oznacza łamanie normy PN-HD 60364 albo brak możliwości wymiany kabla bez kucia ściany. Ten tekst rozprawia się z mitem, że peszel to „wymysł instalatorów", i pokazuje, kiedy rura osłonowa jest obowiązkowa, kiedy zalecana, a kiedy zwyczajnie zbędna. Przeczytanie go zajmie kwadrans, a oszczędzić potrafi trzy dni remontu i kilka tysięcy złotych.

• Rodzaje peszli i kiedy który wybrać
• Jak dobrać peszel do kabla średnice i zasada 40% zapasu
• Montaż peszla krok po kroku i najczęstsze błędy instalatorów

Rodzaje peszli i kiedy który wybrać

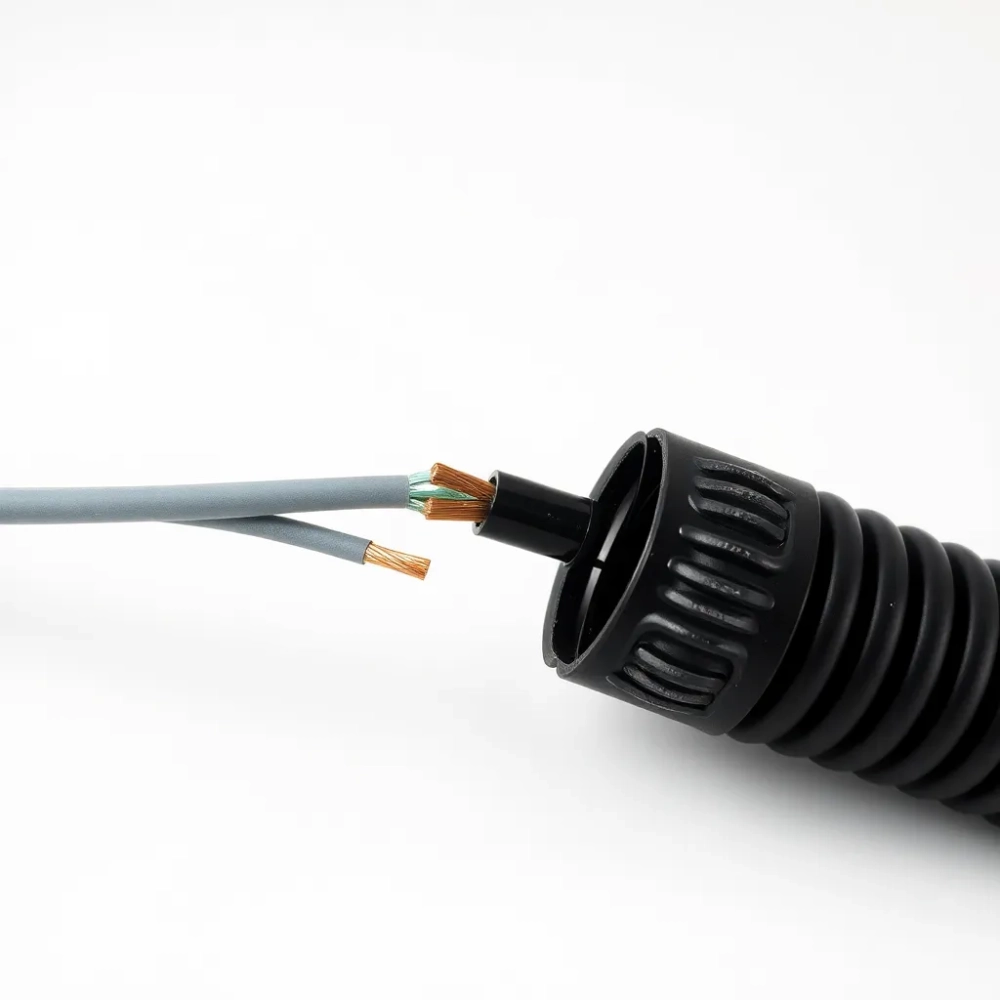

Peszel to karbowana rura osłonowa, w której prowadzi się przewody, by chronić je przed uszkodzeniami mechanicznymi, wilgocią i promieniowaniem UV. Producenci oferują cztery podstawowe tworzywa, z których każde sprawdza się w innych warunkach.

PVC (polichlorek winylu) to materiał sztywny, tani i powszechny, ale kruchy na mrozie powyżej -5°C i podatny na degradację pod wpływem słońca. PE (polietylen) jest elastyczny nawet w temperaturze -25°C i znosi temperatury robocze do +90°C, więc sprawdza się w betonie i na zewnątrz. PP (polipropylen) łączy giętkość PE z wyższą odpornością chemiczną, co ma znaczenie w garażach i warsztatach. Stalowy peszel (peszel metalowy w osłonie PVC) wytrzymuje uderzenia i chroni przed gryzoniami, ale jest droższy i trudniejszy w montażu.

Drugi podział dotyczy sztywności. Peszel sztywny (UV) utrzymuje kształt po wygięciu i stosuje się go na powierzchni ścian, gdzie widać trasę. Peszel giętki prowadzi się w bruzdach, pod tynkiem i w podłodze, bo układa się go w łuki bez złączek. Trzeci podział wprowadza pojęcie pilota, czyli stalowego drutu zatopionego w rurze. Pilot pozwala wciągnąć kabel bez mocowania go do peszla wcześniej, co przyspiesza pracę i ułatwia późniejszą wymianę.

Klasa palności to kolejny parametr, który decyduje o zastosowaniu. Peszel samogasnący (określany też jako nierozprzestrzeniający płomienia) gaśnie sam po usunięciu źródła ognia. W budynkach użyteczności publicznej i drewnianych konstrukcjach ścian oraz stropów to wymóg, nie sugestia. Peszel bez tej cechy może w pożarze działać jak kanał powietrza i roznieść ogień po stropie w ciągu kilkudziesięciu sekund.

Stopień ochrony IP informuje o szczelności. IP 44 chroni przed bryzgami wody z każdego kierunku, IP 55 dodatkowo przed strumieniem wody, a IP 67 umożliwia krótkotrwałe zanurzenie. Do zastosowań zewnętrznych i w betonie wybiera się minimum IP 55, bo skropliny i zalanie po deszczu nie są rzadkością.

Kolor ma znaczenie, choć nie normatywne

Szary peszel to standard sieciowy. Niebieski oznacza peszel do betonu i wylewek (zwykle ma wzmocnioną ściankę). Zielony i czerwony służą do rozróżnienia obwodów, na przykład siły i oświetlenia, co ułatwia diagnostykę w rozdzielni. Żółty bywa stosowany w instalacjach fotowoltaicznych, gdzie panele wymagają trasy odpornej na UV.

Jak dobrać peszel do kabla średnice i zasada 40% zapasu

Średnica peszla to pierwsza decyzja po wyborze materiału. Standardowe rozmiary to 16, 20, 25, 32, 40 i 50 mm, choć producenci oferują też mniejsze (12 mm) i większe (do 110 mm) warianty. Zasada 40% zapasu mówi, że suma przekrojów kabli nie powinna przekraczać 40% pola przekroju wewnętrznego peszla.

Skąd ta liczba? Kabel wygięty w łuk zajmuje więcej miejsca niż kabel prosty, a jego płaszcz PVC odkształca się pod wpływem temperatury. Przy 40% wypełnienia kabel wchodzi swobodnie, a po latach nie przyrasta do ścianek peszla tak mocno, by uniemożliwić wyciągnięcie. Przy 60% wypełnienia wciągnięcie udaje się, lecz wymiana po pięciu latach bywa niemożliwa bez demontażu rury.

Grubość ścianki decyduje o odporności na zgniatanie. Ścianka lekka sprawdza się pod tynkiem i w ścianach g/k, gdzie nikt nie wierci w kanał. Ścianka wzmocniona (oznaczana często jako „heavy" albo „HF") wytrzymuje nacisk betonu w wylewce i przypadkowe uderzenie młotkiem przy montażu ościeżnicy.

Odporność temperaturowa i chemiczna bywa pomijana, a decyduje o trwałości. PVC mięknie powyżej +60°C, więc w kotłowni i przy rurach od komina lepiej sięgnąć po PP. W garażu, gdzie lato potrafi rozgrzać sufit do +50°C, PE zachowa elastyczność, a PVC zacznie pękać po dwóch sezonach. W halach przemysłowych z oparami oleju jedynie PP i stal wytrzymają kontakt bez degradacji.

Akcesoria, które robią różnicę

Złączki (proste, kątowe 90°, trójniki) łączą odcinki peszla w jedną szczelną trasę. Bez nich każde zagięcie to miejsce, w którym kabel ociera się o krawędź i po latach traci izolację. Uchwyty (klipsy, obejmy, kołki) mocują rurę do ściany co 30-40 cm, a przy zagięciach dodatkowo w odległości 10 cm od łuku. Rzadsze mocowanie sprawia, że peszel ugina się pod ciężarem kabla, a w betonie powstaje pustka powietrzna, która pęka przy wylewce.

Kolana z PVC pozwalają zachować promień gięcia (zwykle 6 × średnica peszla) bez załamywania rury. Puszki elektroinstalacyjne z wlotami do peszla zamykają trasę i umożliwiają odejście obwodu w innym kierunku. Smar pociągowy (żel silikonowy lub akrylowy) zmniejsza tarcie kabla o ścianki o 60-70%, co przy długich trasach oznacza różnicę między godziną a pół dniem pracy.

Montaż peszla krok po kroku i najczęstsze błędy instalatorów

Trasę wyznacza się na ścianie ołówkiem, zaznaczając puszki, kolana i punkty mocowania. Bez tego etapu peszel wisi w powietrzu, bo nikt nie pamięta, gdzie miał być uchwyt. Pomiary wykonuje się razem z zapasem 10-15 cm na każdym końcu, bo wciąganie kabla wymaga marginesu, by go zacisnąć i zagiąć w puszce.

Cięcie to pozornie prosta czynność, która decyduje o szczelności połączenia. Nóż do peszla (nożyk krążkowy albo specjalne nożyce) daje czyste cięcie prostopadłe do osi. Piłka do metalu albo zwykły nóż tapicerski miażdży karby i zostawia nierówne krawędzie, które kaleczą izolację kabla przy każdym wciąganiu. Wnętrze rury po cięciu warto sprawdzić palcem, czy nie ma zadziorów.

Wciąganie kabla zaczyna się od pilota. Drut wyciąga się z peszla na długość 20-30 cm, owija go wokół odizolowanego końca kabla i okleja taśmą izolacyjną albo zaciska tuleją. Po wciągnięciu pilot wraca do wnętrza rury, dzięki czemu kolejne kable idą tą samą trasą. Smar pociągowy nakłada się na kabel przed wciągnięciem, nigdy na pilota, bo smar na drucie powoduje, że kabel zsuwa się z zacisku w połowie drogi.

Mocowanie uchwytów co 30-40 cm to wymóg nie tylko estetyczny. Rzadsze mocowanie sprawia, że kabel po wciągnięciu wygina peszel w łuk, a krawędź karbów przecina izolację. Na zagięciach trasy uchwyt ustawia się w odległości 10 cm od początku i końca łuku, bo tam powstaje największe naprężenie. W betonie i wylewce uchwyty plastikowe zastępuje się metalowymi, które wytrzymują nacisk mieszanki.

Łączenie odcinków wykonuje się złączkami wciskowymi, nie taśmą. Taśma izolacyjna trzyma przez pierwszy miesiąc, potem klej wysycha i złączka się zsuwa. Puszki elektroinstalacyjne z wlotem do peszla zamykają trasę i pozwalają na późniejsze odejście obwodu w innym kierunku bez kucia ściany. Wprowadzanie peszla do puszki wymaga uszczelki albo dławika, bo bez niego kurz i wilgoć wędrują wzdłuż rury prosto do rozdzielni.

Siedem grzechów głównych instalatora

Za ciasny peszel to błąd numer jeden. Kabel wchodzi na siłę, a po dwóch latach przyrasta do ścianek i wymiana wymaga kucia. Brak pilota oznacza, że w razie awarii trzeba kuć ścianę, by wciągnąć nowy kabel, mimo że peszel teoretycznie na to pozwala. Mocowanie rzadsze niż co 50 cm sprawia, że rura ugina się pod ciężarem, a kable ocierają się o siebie nawzajem.

Brak ochrony na ostrych krawędziach to błąd, który ujawnia się po tynkowaniu. Ściana wygląda idealnie, ale po roku kabel w miejscu przejścia przez stalowy profil g/k traci izolację i zwiera. Użycie peszla PVC na zewnątrz to grzech, za który płaci się kuchnią po roku, bo PVC kruszeje na słońcu i pęka przy pierwszym mrozie.

Brak smaru pociągowego przy długich trasach oznacza, że kabel wchodzi z oporem, a instalator ciągnie mocniej niż powinien. Naciągnięty kabel ma pofałdowaną izolację i po kilku latach pęka w miejscu, w którym nie powinno go być. Brak uszczelnienia puszek i złączek to zaproszenie dla wilgoci, która po sezonie kondensacji robi zwarcie w rozdzielni.

FAQ wplecione w treść odpowiada na pytania, które padają najczęściej. Peszel różni się od rury elektroinstalacyjnej (sztywnej, gładkiej) tym, że jest karbowany i elastyczny, więc nie wymaga kształtek przy każdym zagięciu. Kabel bez peszla można układać wtedy, gdy instalacja jest natynkowa na tyle, by nie narażać kabla na uszkodzenie, albo gdy kabel sam w sobie ma wzmocnioną powłokę (YKY, YDYżo). Peszel do ogrzewania podłogowego to zalecenie producentów kabli grzewczych, choć nie wymóg normy. Bez peszla kabel grzewczy zatapia się w wylewce na stałe i wymiana wymaga kucia posadzki. Z peszlem wystarczy wyciągnąć stary kabel i wciągnąć nowy, o ile średnica rury to umożliwia.

Norma PN-HD 60364 (polskie wdrożenie normy europejskiej IEC 60364) wymaga ochrony mechanicznej kabli układanych pod tynkiem, w betonie, w podłodze, na zewnątrz oraz w pomieszczeniach, gdzie istnieje ryzyko mechanicznego uszkodzenia. To nie sugestia, lecz wymóg, którego spełnienie potwierdza protokół odbioru instalacji. Peszel sam w sobie nie gwarantuje ochrony, jeśli jego ścianka jest zbyt cienka albo materiał nieodpowiedni do warunków.

Sprawdź średnicę pilota (powinien wchodzić swobodnie do wnętrza peszla, bez oporu), klasę palności (samogasnący w budynkach publicznych i drewnianych), stopień IP (minimum IP 55 na zewnątrz i w betonie) oraz grubość ścianki (lekka pod tynkiem, wzmocniona w wylewce). Te cztery liczby mówią więcej niż folder producenta. Pobierz checklistę doboru peszla ze strony redakcji albo zrób zdjęcie tego akapitu i zabierz na budowę, bo w pośpiechu łatwo zapomnieć o połowie z tych wymagań.

Peszel nie jest gadżetem instalatora. To wymóg normy w sytuacjach, które opisano powyżej, i jedyny sposób na wymianę kabla bez kucia ściany za pięć czy dziesięć lat.

PVC na zewnątrz i w garażu pęka po jednym sezonie. Wybierz PE albo PP, bo różnica w cenie zwraca się przy pierwszej naprawie.

Pilot w peszlu kosztuje kilkanaście groszy za metr, a oszczędza trzy dni kucia ściany przy wymianie kabla. Nie oszczędzaj na tym elemencie.

Źródła danych i normy: PN-HD 60364 (Instalacje elektryczne niskiego napięcia, polskie wdrożenie IEC 60364), karty techniczne producentów peszli (PVC, PE, PP), wytyczne SEP dotyczące odbioru instalacji elektrycznych w budynkach mieszkalnych, normy producentów kabli grzewczych (Danfoss, Devi, Warmtec) w zakresie montażu w wylewkach. Szczegółowe wymagania dotyczące klasy palności i stopnia IP można sprawdzić w kartach katalogowych publikowanych na stronach producentów oraz w katalogach materiałów elektroinstalacyjnych dystrybuowanych przez hurtownie branżowe.
