Jak często badać elektronarzędzia, żeby uniknąć kłopotów?

Co roku w polskich zakładach dochodzi do kilku tysięcy wypadków przy pracy z elektronarzędziami, a ogromna większość z nich wynika z uszkodzeń, które można wykryć zwykłym miernikiem. Pytanie badanie elektronarzędzi jak często pada w Google zwykle wtedy, gdy ktoś już zobaczył przetarty kabel, iskrzenie przy włączniku albo protokół z kontroli PIP z terminem ważności sprzed dwóch lat. Odpowiedź nie jest jedna, zależy od kategorii użytkowania, intensywności pracy i stanu konkretnej sztuki sprzętu. Poniżej znajdziesz konkretne terminy, procedury pomiarowe, wymogi norm i konsekwencje prawne ich lekceważenia.

• Kategorie użytkowania elektronarzędzi a terminy przeglądów
• Co dokładnie obejmuje badanie okresowe elektronarzędzi
• Kto może wykonać pomiar i wystawić protokół
• Co dostajesz w protokole i dlaczego ma znaczenie prawne
• Kiedy jeszcze trzeba badać sprzęt
• Serwis rozszerzony: spawarki, przedłużacze, elektronarzędzia specjalne
• Najczęstsze pytania, które słyszę od zakładów
• Co zrobić, gdy sprzęt nie przechodzi badania
• Harmonogram działań, który działa w praktyce

Kategorie użytkowania elektronarzędzi a terminy przeglądów

Polska norma PN-88/E-08400/10 dzieli elektronarzędzia na trzy kategorie użytkowania w zależności od warunków pracy, obciążenia i narażenia na uszkodzenia mechaniczne. Każda z nich ma inny rytm badań okresowych, bo inaczej starzeje się wiertarka w suchym warsztacie, a inaczej szlifierka na budowie.

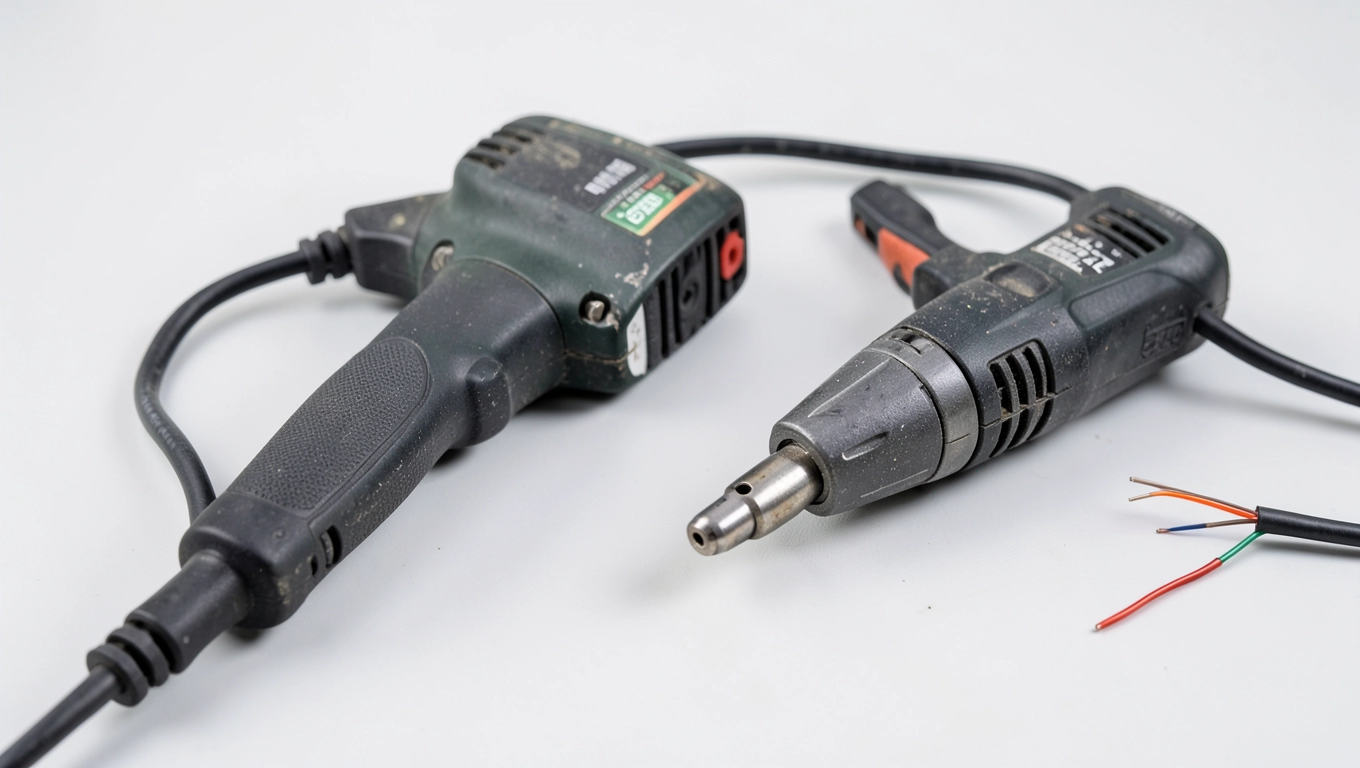

Kategoria I obejmuje elektronarzędzia używane w lekkich warunkach, na suchych stanowiskach, przy niewielkim zapyleniu i braku wstrząsów. Przykłady: wiertarki stołowe w warsztatach szkolnych, lutownice w serwisach RTV, zakrętarki w liniach montażowych. Tu przegląd elektronarzędzi wykonuje się co sześć miesięcy, a przy intensywnej eksploatacji nawet co cztery.

Kategoria II dotyczy urządzeń pracujących w trudniejszych warunkach: większe zapylenie, wilgotność, okresowe wibracje, praca na otwartych halach. Szlifierki kątowe, piły tarczowe, młoty udarowe, wiertarki pneumatyczne zasilane prądem. Tutaj badanie okresowe elektronarzędzi powinno odbywać się co cztery miesiące, a w przypadku pracy zmianowej częściej.

Kategoria III to najcięższe warunki: place budowy, prace ziemne, kontakt z wodą, betonem, ostrymi wahaniami temperatury. Młoty wyburzeniowe, piły łańcuchowe, betoniarki, agregaty prądotwórcze. Kontrola elektronarzędzi w tej grupie odbywa się co dwa miesiące, a po każdym upadku lub zawilgoceniu natychmiastowo.

Uwaga: po naprawie, upadku z wysokości, zawilgoceniu lub podejrzeniu przegrzania badanie wykonuje się natychmiast, niezależnie od daty ostatniego przeglądu. To wymóg normy, nie sugestia.

Co dokładnie obejmuje badanie okresowe elektronarzędzi

Sam protokół to dopiero efekt końcowy. Samo badanie elektronarzędzia składa się z kilku etapów, z których każdy eliminuje inną klasę zagrożeń. Pominięcie któregokolwiek to fałszywe poczucie bezpieczeństwa.

Oględziny zewnętrzne

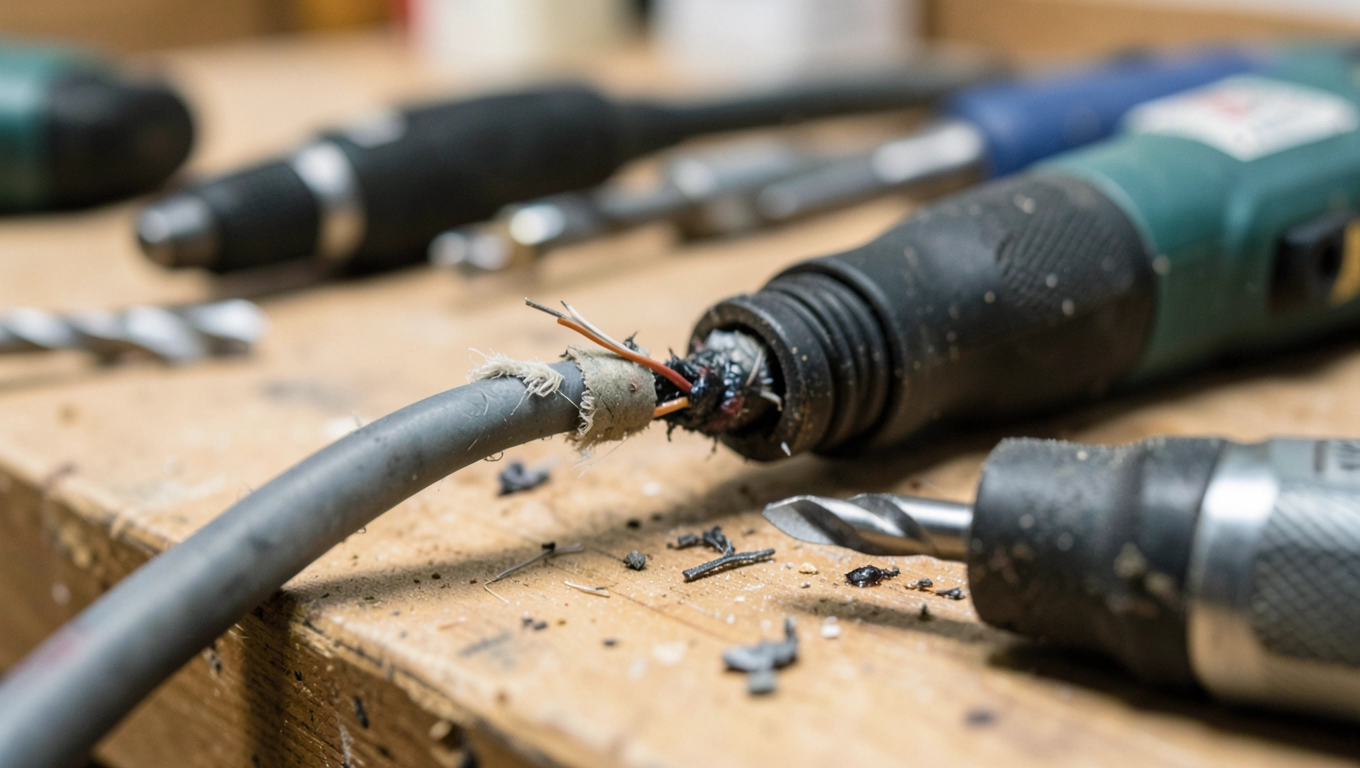

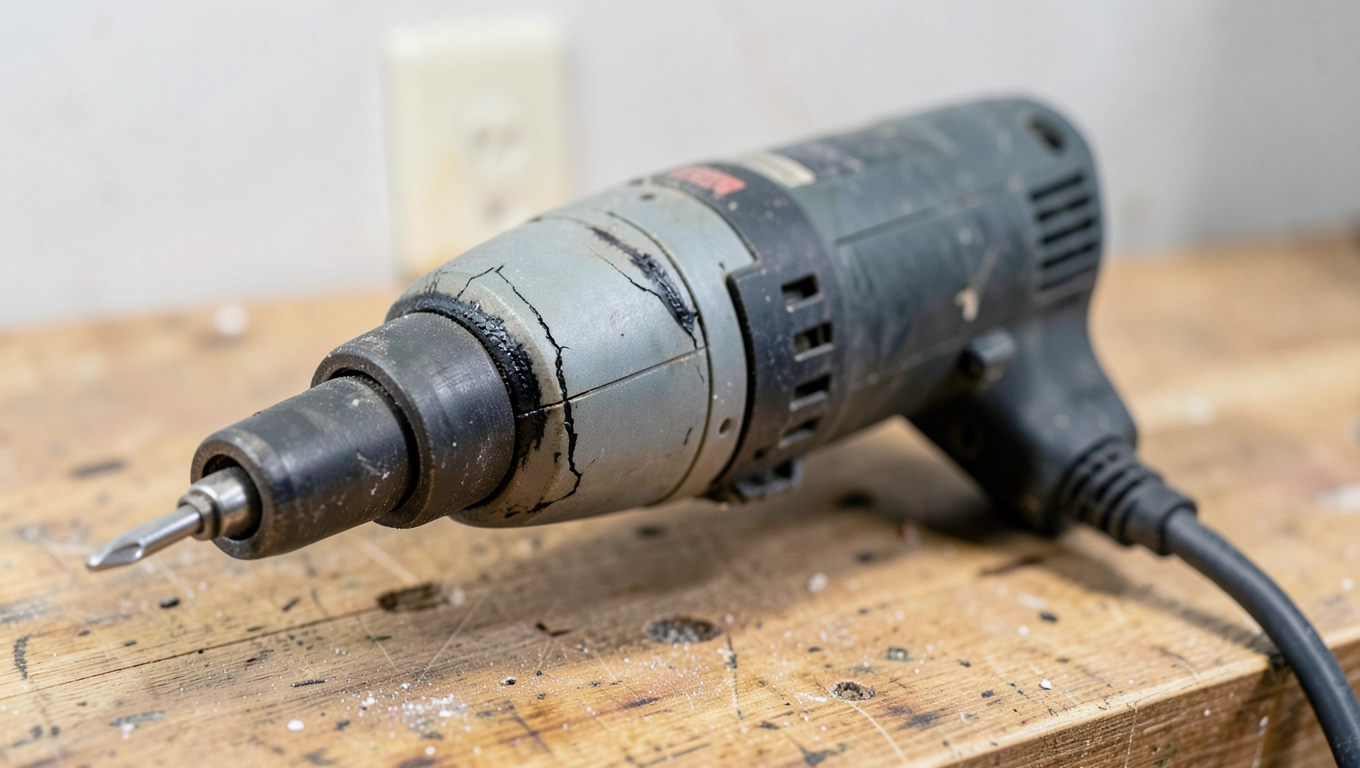

Pierwszy etap wygląda banalnie, ale doświadczony diagnosta wyłapie tu większość problemów. Ocenia się stan tabliczki znamionowej (nieczytelna to sygnał, że urządzenie przeszło zbyt wiele napraw), przewodu zasilającego (pęknięcia, przetarcia, ślady przypaleń przy wtyczce), obudowy (pęknięcia, ubytki izolacji), wyłączników i przycisków (luzy, zacięcia, brak wyraźnego kliknięcia), śrub obudowy (niekompletne to dowód nieautoryzowanej ingerencji), osłon elementów ruchomych oraz drożności wentylacji silnika.

Zatkany otwór wentylacyjny to cichy zabójca uzwojeń. Silnik traci chłodzenie, temperatura wewnątrz rośnie, izolacja klasy B wytrzymuje do 130°C, a przy permanentnym przegrzewaniu zaczyna tracić właściwości dielektryczne znacznie wcześniej.

Oględziny wewnętrzne

Po demontażu obudowy sprawdza się przewód wewnętrzny, połączenie przewodu ochronnego PE z obudową (rezystancja powinna być minimalna, bo to on odprowadza prąd rażeniowy do uziemienia), stan styków, szczotek i komutatora (ślady łuków elektrycznych, nierównomierne zużycie szczotek), uzwojenia (kolor, zapach, ślady przegrzania) oraz łożyska (luzy, szum).

Szczotki krótsze niż 7 mm lub nierówne zużycie komutatora to wskazanie do wymiany, a nie do dalszej eksploatacji. Iskry widoczne przy pracy silnika to nie efekt "charakteru urządzenia", lecz sygnał złej komutacji, która sama nie zniknie.

Pomiar rezystancji izolacji

To serce badania. Miernikiem rezystancji izolacji podaje się napięcie 500 V DC i mierzy prąd upływu. Dla narzędzi klasy I dopuszczalne minimum to 7 MΩ dla izolacji głównej, 5 MΩ dla izolacji dodatkowej i 2 MΩ dla uzwojeń silnika. Wartości poniżej normy oznaczają degradację izolacji i kwalifikują sprzęt do natychmiastowego wycofania lub naprawy.

Pomiar trwa minutę i nie powinien być skracany. Izolacja ma pojemność, prąd ładuje ją stopniowo, a odczyt stabilizuje się po kilkudziesięciu sekundach. Skrócenie do 10 sekund da zawyżony wynik i fałszywe dopuszczenie.

Sprawdzenie obwodu ochronnego

Dwa warianty pomiaru: prądem 200 mA przy dopuszczalnej rezystancji 0,3 Ω lub prądem 25 A przy dopuszczalnej rezystancji 0,1 Ω. Niższa wartość i wyższy prąd dają bardziej wiarygodny wynik, bo eliminują błędy przejścia na stykach. Obwód PE musi zapewnić, że w razie przebicia prąd rażeniowy popłynie do uziemienia szybciej, niż zadziała wyłącznik różnicowoprądowy.

Bieg jałowy

15-30 sekund pracy bez obciążenia. Obserwuje się płynność rozruchu, brak stuków, równomierność obrotów, temperaturę obudowy po wyłączeniu. Nierówny rozruch, szum lub przegrzewanie w biegu jałowym to zwykle problem z kondensatorem, łożyskami lub komutatorem.

Pomiar prądu upływu

Stosuje się jedną z trzech metod: pomiar bezpośredni prądu rażeniowego, pomiar metodą różnicową (sumowanie prądów w przewodach L i N) lub metodą zastępczą. Każda ma swoje ograniczenia. Metoda różnicowa jest najczęściej stosowana w polskich warunkach, bo dobrze wykrywa degradację izolacji symetryczną, a w połączeniu z pomiarem rezystancji daje pełny obraz stanu technicznego.

Kto może wykonać pomiar i wystawić protokół

Przepisy pozwalają na dwa modele: własny personel z uprawnieniami lub firma zewnętrzna z akredytacją. Wybór zależy od skali zakładu, dostępności sprzętu pomiarowego i gotowości do ponoszenia odpowiedzialności.

Wariant 1: własny serwis

Elektryk ze świadectwem kwalifikacji SEP grupy 1 (dozór i eksploatacja urządzeń elektrycznych) może wykonywać pomiary. Warunek: dostęp do miernika spełniającego wymogi normy (np. PAT-806, BENNING IT 130, Fluke 6500), aktualne wzorcowanie przyrządu i prowadzenie rejestru badań. Koszt wdrożenia to zakup sprzętu (3-8 tys. zł), szkolenie personelu i systematyczność. Przy kilkudziesięciu urządzeniach zwraca się w ciągu roku.

Ryzyko: przy wypadku inspektor PIP zapyta, czy miernik miał aktualną legalizację, czy procedura była zgodna z normą, czy personel rzeczywiście posiadał kwalifikacje. Braki w dokumentacji mogą obciążyć pracodawcę.

Wariant 2: firma zewnętrzna

Specjalistyczne przedsiębiorstwo z akredytacją PCA lub przynajmniej z wdrożonym systemem jakości potwierdzonym certyfikatem. Koszt pojedynczego badania waha się od 30 do 80 zł netto za urządzenie w zależności od kategorii i regionu. Przy 200 narzędziach w zakładzie to wydatek rzędu 6-16 tys. zł rocznie.

Co dostajesz w protokole i dlaczego ma znaczenie prawne

Protokół badania elektronarzędzia to nie formalność, lecz dowód. Zawiera datę pomiaru, dane urządzenia (model, numer seryjny, rok produkcji), wyniki poszczególnych pomiarów, ocenę końcową (dopuszczone lub niedopuszczone), datę następnego badania i podpis osoby uprawnionej. Bez tego dokumentu nie można udowodnić, że sprzęt był sprawny w dniu wypadku.

Pracodawca odpowiada za stan bezpieczeństwa na podstawie art. 212 Kodeksu pracy. Brak aktualnego przeglądu to nie "uchybienie formalne", lecz realna podstawa do kary PIP (do 30 tys. zł) i odpowiedzialności karnej z art. 163 Kodeksu karnego, jeśli wypadek skończy się ciężkim uszczerbkiem na zdrowiu pracownika.

Konsekwencje pominięcia badań: kara administracyjna do 30 tys. zł, odpowiedzialność karna w przypadku wypadku śmiertelnego lub ciężkiego, wstrzymanie wypłaty odszkodowania z ubezpieczenia, utrata gwarancji producenta na naprawiane elementy.

Kiedy jeszcze trzeba badać sprzęt

Norma wymienia sytuacje, w których termin ważności protokołu traci znaczenie i badanie wykonuje się natychmiastowo: po każdej naprawie ingerującej w układ elektryczny (wymiana silnika, przewodu, wyłącznika), po upadku z wysokości powyżej 0,5 metra, po zanurzeniu lub intensywnym zawilgoceniu, po uderzeniu lub przegrzaniu, przed oddaniem nowego urządzenia do eksploatacji.

To nie teoria. Przykład z praktyki: wiertarka udarowa spadła z półki regału, działała dalej, więc zignorowano incydent. Tydzień później operator odczuł "kopnięcie" przy wierceniu w metalu. Pomiar wykazał rezystancję izolacji 0,4 MΩ, czyli poniżej progu bezpieczeństwa. Gdyby pracownik dotknął uziemionej instalacji hydraulicznej, scenariusz mógł być inny.

Serwis rozszerzony: spawarki, przedłużacze, elektronarzędzia specjalne

Standardowy zakres pomiarów dotyczy typowych elektronarzędzi. Spawarki wymagają osobnej normy PN-EN 60974-4 ze względu na obecność obwodu wysokiego napięcia do jonizacji łuku. Przedłużacze bada się jak osobne urządzenia, a te z wbudowanym RCD dodatkowo sprawdza się pod kątem czasu zadziałania i prądu różnicowego (30 mA dla ochrony przeciwporażeniowej).

Pomiar mocy pobieranej względem tabliczki znamionowej wykrywa zużycie uzwojeń (spadek mocy) lub zwarcia (wzrost mocy jałowej). To rozszerzenie, które warto zamawiać przy starszych maszynach, bo sama rezystancja izolacji nie pokaże degradacji miedzi.

Najczęstsze pytania, które słyszę od zakładów

Czy muszę badać własną wiertarkę domową? Jeśli używasz jej prywatnie, przepisy BHP nie obowiązują. Jeśli pracodawca dopuszcza ją do użytku na terenie zakładu, musi przejść pełną procedurę.

Co z urządzeniem po naprawie? Każda naprawa ingerująca w obwód elektryczny wymaga ponownego badania przed dopuszczeniem do eksploatacji. Wystarczy wymiana gniazda, by konieczny był nowy protokół.

Czy starsze narzędzie bez tabliczki można zbadać? Formalnie nie, bo brak tabliczki uniemożliwia identyfikację parametrów znamionowych. W praktyce można wykonać pomiary porównawcze i ocenić stan techniczny, ale protokół będzie miał ograniczoną wartość dowodową.

Checklist oględzin zewnętrznych (do wydruku): tabliczka znamionowa czytelna, przewód bez przetarć i załamań, wtyczka kompletna, obudowa bez pęknięć, wyłącznik działa wyraźnie, śruby obudowy kompletne, osłony na miejscu, wentylacja drożna, brak śladów przegrzania.

Co zrobić, gdy sprzęt nie przechodzi badania

Odmowa dopuszczenia to nie porażka, lecz efekt prawidłowo przeprowadzonego badania. Sprzęt oznaczamy, wycofujemy z eksploatacji, wpisujemy do rejestru wycofań i podejmujemy decyzję: naprawa u uprawnionego serwisu, wymiana na nowy lub kasacja. Po naprawie wraca do badania jak każde inne urządzenie.

Wznowienie użytkowania bez powtórnego badania to najczęstsze przewinienie wykrywane przez PIP. Inspekcja traktuje je równie surowo jak brak pierwszego przeglądu.

Harmonogram działań, który działa w praktyce

Najskuteczniejsze zakłady prowadzą rejestr urządzeń w prostym arkuszu: nazwa, numer seryjny, kategoria użytkowania, data ostatniego badania, data następnego. Co miesiąc sprawdzają, które urządzenia zbliżają się do terminu, i planują badania z wyprzedzeniem. Unikają chaosu grudniowego, gdy nagle okazuje się, że połowa floty ma przeterminowane protokoły.

Rotacyjny model polega na dzieleniu floty na grupy (np. 12 grup po 25 urządzeń przy 300 sztukach) i badaniu jednej grupy co miesiąc. Daje stałe obciążenie serwisu i równomierne koszty zamiast jednorazowego wydatku.

Źródła

• Polska Norma PN-88/E-08400/10 "Narzędzia elektroenergetyczne. Ogólne wymagania i badania" (aktualizacja)
• Norma PN-EN 60974-4 "Sprzęt do spawania łukowego. Część 4: Kontrola okresowa"
• DIN VDE 0701-0702 (norma niemiecka, stosowana pomocniczo w Polsce)
• Kodeks pracy, art. 212 (obowiązki pracodawcy w zakresie BHP)
• Kodeks karny, art. 163 (odpowiedzialność za wypadek)
• Rozporządzenie w sprawie BHP przy obsłudze elektronarzędzi (Dz.U. z 1999 r. Nr 80, poz. 912)
