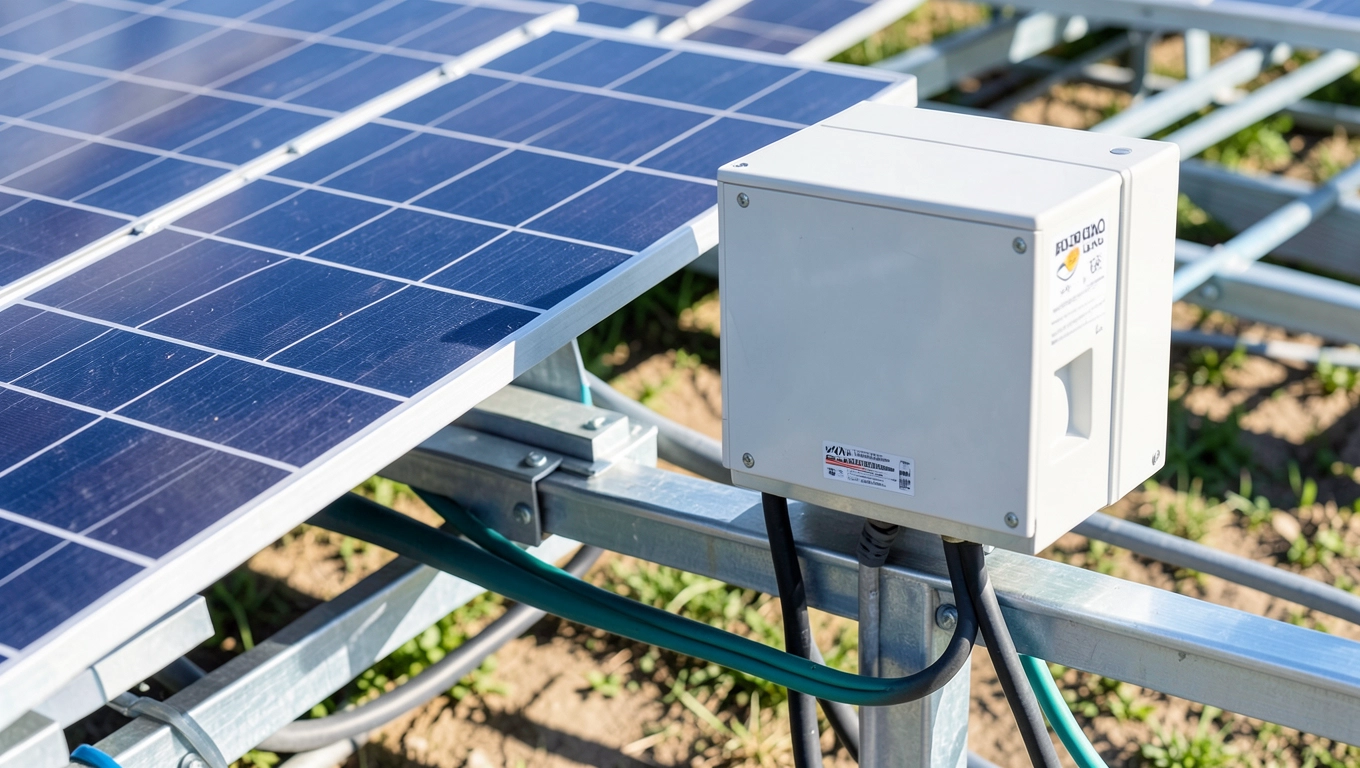

Z czego składa się instalacja fotowoltaiczna? Kompletny przegląd elementów
Panele widzisz na każdym dachu, ale to, co rzeczywiście składa się na instalację fotowoltaiczną, kryje się znacznie głębiej, w warstwie inwertera, przewodów, zabezpieczeń i konstrukcji, bez których prąd po prostu nie popłynie. Polski rynek fotowoltaiczny przekroczył w 2024 roku łączną moc zainstalowaną powyżej 17 GW, a tylko w segmencie prosumentów indywidualnych przybyło ponad 360 tys. nowych mikroinstalacji, więc skala tego rynku przestała być niszowa i dotyczy już niemal co czwartego gospodarstwa domowego z dachem skośnym. Zrozumienie każdego elementu układanki pozwala oddzielić rzetelną wycenę od marketingowej wydmuszki, a przy inwestycji rzędu 30-55 tys. zł ta umiejętność ma wymiar konkretnych oszczędności albo kosztownych reklamacji.
- Panele fotowoltaiczne serce każdej instalacji
- Inwerter, czyli falownik mózg systemu
- Konstrukcja montażowa, okablowanie i zabezpieczenia
- Monitoring, magazyn energii i przyłącze do sieci
Panele fotowoltaiczne serce każdej instalacji
Moduł PV to z pozoru proste urządzenie: krzemowe ogniwa zamknięte w laminacie hartowanego szkła i folii EVA, oprawione w aluminiową ramę. Pod spokojną powierzchnią dzieje się jednak fizyka półprzewodników, która decyduje o tym, ile kilowatogodzin wpłynie do gniazdka za dwadzieścia pięć lat eksploatacji.
Każde ogniwo generuje prąd stały, gdy foton o odpowiedniej energii wybija elektron z sieci krystalicznej krzemu, a napięcie pojedynczego ogniwa wynosi około 0,6 V w warunkach STC (1000 W/m², 25°C). Moduł składa się zazwyczaj z 60, 72 lub 120 ogniw połączonych szeregowo, co daje napięcie robocze rzędu 30-45 V i moc od 400 do 730 Wp. Współczynnik temperaturowy mocy, wynoszący przeciętnie -0,30 do -0,40 %/K, tłumaczy, dlaczego panel w pełnym słońcu lipcowym wytwarza mniej energii niż analogiczny moduł w marcowym chłodzie.
Technologia ogniw przeszła wyraźną ewolucję. Monokrystaliczne ogniwa PERC/Shingled osiągają sprawność 20-22%, a nowsze konstrukcje typu TOPCon, HJT i bifacjalne przekraczają 23% sprawności, choć różnica w uzysku rocznym między nimi w polskich warunkach rzadko przekracza 4-6%. Panele polikrystaliczne, choć tańsze o 15-20%, ustąpiły pola w nowych instalacjach ze względu na niższą sprawność (17-19%) i większą wrażliwość na zacienienie fragmentaryczne.
| Technologia | Sprawność | Degradacja roczna | Cena orientacyjna 2025 (zł/Wp) | Zastosowanie |
|---|---|---|---|---|
| Monokrystaliczny PERC | 20-22% | 0,55% | 0,55-0,75 | Dachy skośne, niewielka powierzchnia |
| TOPCon (n-type) | 22-24% | 0,40% | 0,65-0,85 | Wysoka gęstość mocy, małe dachy |
| HJT (heterojunction) | 22-24,5% | 0,35% | 0,75-0,95 | Dachy o podwyższonej temperaturze, montaż wschód-zachód |
| Bifacjalny (dwustronny) | 22-25% | 0,40% | 0,70-0,90 | Instalacje naziemne, jasne pokrycia dachowe |
Przy wyborze modułów zwracaj uwagę nie tylko na cenę za wat, ale też na gwarancję liniową (zwykle 25-30 lat, z zachowaniem 85-88% mocy nominalnej po 25 latach) oraz na certyfikaty PN-EN IEC 61215 i IEC 61730. Producenci z listy BloombergNEF Tier 1 mają udokumentowaną zdolność do realizacji gwarancji, ale sama lista nie zastępuje lokalnego serwisu.
Na co dzień rzadko zdajemy sobie sprawę, że panele pracują w obwodzie otwartym pod napięciem nawet 40 V DC, które utrzymuje się również po wyłączeniu inwertera. Ten fakt ma bezpośrednie przełożenie na obowiązkowy wyłącznik przeciwpożarowy po stronie DC, o czym za chwilę. Warto też pamiętać, że gwarancja produktowa (12-15 lat) chroni przed wadami fabrycznymi, a gwarancja liniowa (25-30 lat) gwarantuje utrzymanie parametrów elektrycznych, więc obie polisy są potrzebne.
Parametry modułu w praktyce inwestora
Moc podawana w watach peak (Wp) odnosi się do warunków STC, których w Polsce nie osiągamy przez 80% czasu. Realny uzysk roczny z 1 kWp wynosi 950-1100 kWh w zależności od orientacji, nachylenia i zacienienia. Panele wschód-zachód (90°/270°) produkują o 10-15% mniej niż południowe (180°), ale rozkładają produkcję równomierniej, co w kontekście autokonsumpcji zwiększa zużycie na bieżąco o 5-8 punktów procentowych.
Degradacja roczna 0,40-0,55% oznacza, że po 25 latach moduł zachowa około 87% mocy początkowej, czyli nadal będzie pracować produktywnie. Różnica między technologią n-type (0,35%) a starszym PERC (0,55%) sumuje się przez lata, ale przy obecnych różnicach cenowych czas zwrotu dodatkowej inwestycji w TOPCon lub HJT wynosi typowo 6-9 lat, co rzadko mieści się w horyzoncie planistycznym gospodarstwa domowego.
Inwerter, czyli falownik mózg systemu
Moduły wytwarzają prąd stały (DC), a gniazdko oczekuje prądu przemiennego (AC) o częstotliwości 50 Hz i napięciu 230 V. Konwersję tę realizuje inwerter, zwany potocznie falownikiem, który jednocześnie śledzi punkt maksymalnej mocy każdego łańcucha paneli (funkcja MPPT), monitoruje pracę całego systemu i synchronizuje fazę napięcia z siecią OSD.
Sprawność europejska (ważona z uwzględnieniem typowych warunków pracy) nowoczesnych inwerterów osiąga 97,0-98,4%, a różnica między najtańszym a topowym urządzeniem w skali roku przekłada się na 80-150 kWh utraconej produkcji. Liczba niezależnych trackerów MPPT ma znaczenie, gdy dach ma różne połacie lub występuje zacienienie fragmentaryczne, ponieważ jeden cień na jednym łańcuchu nie obniża wtedy produkcji pozostałych stringów.
| Typ inwertera | Zalety | Wady | Zastosowanie | Cena orientacyjna (zł/kWp mocy AC) |
|---|---|---|---|---|
| Stringowy | Niska cena, prosty montaż, łatwy serwis | Jedno MPPT na cały string, wrażliwość na zacienienie | Dachy jednolite, brak zacienień | 350-550 |
| Mikroinwerter | Panel-level MPPT, bezpieczne napięcie AC, monitoring każdego panelu | Wyższa cena, trudniejsza rozbudowa | Dachy złożone, dużo zacienień | 700-950 |
| Hybrydowy | Wbudowany magazyn energii, praca off-grid, blackout funkcja | Cena wyższa o 25-40% | Planowana rozbudowa o baterię | 650-900 |
| Optymalizatory + string | Panel-level MPPT przy niższej cenie niż mikro | Wymaga dodatkowego falownika, więcej elektroniki na dachu | Częściowe zacienienie, dachy wielopołaciowe | 550-750 |
Dobór mocy inwertera do mocy modułów wymaga zrozumienia krzywej sprawności. Falownik osiąga najwyższą sprawność przy obciążeniu 30-80% mocy znamionowej, dlatego w polskich warunkach dobrana moc AC inwertera powinna wynosić 70-90% mocy DC paneli (stosunek 1:0,7 do 1:0,9). Przewymiarowanie paneli o 10-20% ponad moc inwertera jest akceptowalne i często rekomendowane, ponieważ moduły rzadko pracują w pełnym słońcu pod obciążeniem nominalnym.
Unikaj inwerterów bez certyfikatu zgodności z normą PN-EN 50549-1 oraz bez zaimplementowanego zabezpieczenia antywyspowego (anti-islanding). Operator sieci dystrybucyjnej odmówi przyłączenia instalacji bez tych certyfikatów, a po wymianie inwertera na niezgodny mogą wystąpić trudności z odbiorem technicznym.
Nowoczesne falowniki oferują komunikację Wi-Fi lub Ethernet, bramkę Modbus RTU/TCP oraz API REST, co umożliwia integrację z systemami zarządzania energią (EMS), inteligentnymi licznikami i domowymi magazynami energii. Wybierając inwerter, warto zwrócić uwagę na dostępność aplikacji mobilnej w języku polskim, częstotliadność aktualizacji firmware oraz wsparcie dla planowanych przyszłych taryf dynamicznych.
Kiedy hybryda, a kiedy zwykły string
Inwerter hybrydowy kosztuje więcej, ale zwraca się, gdy od początku planujesz magazyn energii o pojemności 5-10 kWh. Zwykły inwerter stringowy w połączeniu z baterią AC-coupled (osobna bramka energii) też zadziała, ale wymaga dodatkowego urządzenia pośredniczącego, co podnosi koszt o 3-6 tys. zł. W polskich warunkach, gdzie ceny magazynów spadły do poziomu 2500-3500 zł/kWh, wybór hybrydy staje się coraz bardziej racjonalny.
Konstrukcja montażowa, okablowanie i zabezpieczenia
Panele nie leżą na dachu same, mocuje je system szyn, haków i klemów, zwany potocznie stelażem. Element ten ma kluceczne znaczenie dla trwałości instalacji, bo musi wytrzymać wiatr wiejący z prędkością do 120 km/h, śnieg o ciężarze 80-120 kg/m² i 25 lat ekspozycji na UV, deszcz oraz mróz.
Na dachu skośnym najczęściej stosuje się system wkręcanych haków dachowych (co 1,2-1,5 m), do których mocowane są szyny aluminiowe, a do szyn klemy końcowe i środkowe. Na dachu płaskim sprawdzają się systemy balastowe bez przebić, gdzie obciążenie zamiast kotew stanowią bloczki betonowe lub podstawy PCV z wypełnieniem. Instalacje naziemne to zwykle pale wbijane kafarem lub wkręcane świdrem, a wysokość konstrukcji zależy od lokalnych wymogów planistycznych.
| Typ dachu | System montażowy | Materiał szyn | Orientacja paneli | Masa konstrukcji (kg/m²) |
|---|---|---|---|---|
| Blachodachówka/trapez | Haki wkręcane do krokwi | Aluminium 6005 T6 | Dowolna | 3-5 |
| Dachówka ceramiczna | Haki pod dachówką | Aluminium lub stal nierdzewna | Zalecana południowa | 4-6 |
| Dach płaski (do 5°) | System balastowy | Aluminium + blok betonowy | Południowa lub W-E | 25-40 z bloczkami |
| Grunt | Pale wkręcane / wbijane | Stal ocynkowana ogniowo | Optymalna, stała | Zależy od projektu |
Norma Eurokod 1 (PN-EN 1991-1-3 i 1991-1-4) określa obciążenia wiatrem i śniegiem dla konkretnej lokalizacji, a obliczenia powinny być dołączone do dokumentacji projektowej. Brak takich obliczeń w ofercie instalatora to sygnał ostrzegawczy, bo oznacza projekt wykonany na oko, który może nie przetrwać pierwszej silniejszej wichury.
Okablowanie DC i AC
Kable solarne (zwykle typu PV1-F lub SOLAR-FLEX) muszą być odporne na UV, ozon, temperaturę od -40°C do +90°C i mieć podwójną izolację. Przekrój 4 mm² wystarcza do łańcuchów o prądzie do 11 A, ale przy dłuższych trasach (powyżej 15 m) instalatorzy sięgają po 6 mm², by ograniczyć straty napięcia do wartości poniżej 2%. Trasy kablowe prowadzi się w peszelach odpornych na UV, mocowanych do konstrukcji opaskami ze stali nierdzewnej, a przejścia przez dach zabezpiecza się wpustami dekarski z uszczelką EPDM.
Po stronie DC obowiązkowo montuje się ograniczniki przepięć klasy 1+2 (ochrona przed wyładowaniami atmosferycznymi i przepięciami łączeniowymi) oraz rozłącznik izolacyjny DC umożliwiający bezpieczne odcięcie napięcia z paneli. Po stronie AC instaluje się wyłącznik nadprądowy (B16 lub B25, zależnie od mocy), ogranicznik przepięć AC oraz wyłącznik różnicowoprądowy typu A, który chroni przed porażeniem.
Wyłącznik przeciwpożarowy DC (ang. emergency shutdown) to element obowiązkowy od 2022 roku w wielu krajach UE i coraz częściej wymagany przez polskie komendy PSP przy odbiorach. Urządzenie odcina napięcie DC na dachu po sygnale z czujnika dymu lub po naciśnięciu przycisku bezpieczeństwa, dzięki czemu strażacy nie muszą pracować w otoczeniu 600-1000 V DC. Norma PN-HD 60364-7-712 reguluje wymagania dla instalacji PV w budynkach.
Uziemienie i połączenia wyrównawcze
Każdy moduł i szyna montażowa muszą być połączone z główną szyną wyrównawczą budynku przewodem LgYżo 6 mm² lub 16 mm² (zależnie od mocy instalacji). Rezystancja uziemienia powinna być niższa niż 10 Ω, a połączenia wykonywane zaciskami szczękowymi ze stali nierdzewnej, nie zaciskami śrubowymi na gołym aluminium, które korozji ulegną w ciągu kilku lat.
Monitoring, magazyn energii i przyłącze do sieci
Sama instalacja to jeszcze nie koniec układanki. Brama komunikacyjna (Wi-Fi lub Ethernet), inteligentny licznik energii i aplikacja producenta inwertera zamykają obraz kompletnego systemu. Bez monitoringu właściciel dowiaduje się o awarii dopiero z rachunku za prąd, a nie z powiadomienia push na telefonie.
Smart meter mierzy zużycie i produkcję energii z rozdzielczością do 15 minut, co umożliwia precyzyjne rozliczenie w taryfie net-billing oraz identyfikację urządzeń o największym poborze. Bramka Wi-Fi/Ethernet przesyła dane do chmury producenta, skąd trafiają do aplikacji mobilnej. Integracja z systemem EMS (Energy Management System) pozwala automatycznie kierować nadwyżki do ładowania magazynu, bojlera lub pompy ciepła.
Magazyn energii opcja czy konieczność
Magazyn energii przestał być luksusem, a w kontekście rosnących cen energii i taryfy net-billing (obowiązującej od 2022 roku) staje się inwestycją o coraz krótszym czasie zwrotu. Chemia LFP (litowo-żelazowo-fosforanowa) dominuje rynek domowy dzięki żywotności 6000-10 000 cykli przy głębokości rozładowania (DoD) 90-95%, podczas gdy NMC oferuje większą gęstość energii, ale kosztem krótszej żywotności i niższej odporności termicznej.
| Parametr | LFP (LiFePO₄) | NMC (Li-Ni-Mn-Co) |
|---|---|---|
| Gęstość energii | 90-160 Wh/kg | 150-220 Wh/kg |
| Liczba cykli (DoD 80%) | 6000-10 000 | 3000-5000 |
| Głębokość rozładowania | 90-95% | 80-90% |
| Bezpieczeństwo termiczne | Bardzo wysokie | Umiarkowane |
| Cena orientacyjna 2025 (zł/kWh) | 2200-3000 | 2800-3800 |
Dla czteroosobowego gospodarstwa domowego zużywającego 4500 kWh rocznie optymalna pojemność magazynu wynosi 7-10 kWh, co pozwala przenieść około 60-70% nadwyżek dziennych na godziny nocne. Hybrydowy układ z inwerterem hybrydowym upraszcza instalację i umożliwia pracę wyspową (blackout), natomiast układ AC-coupled (osobna bramka energii + bateria) sprawdza się przy rozbudowie istniejącej instalacji o magazyn.
Unikaj magazynów bez certyfikatu UN 38.3 (transport) i bez deklaracji zgodności CE z dyrektywą 2014/35/UE (niskonapięciowa) oraz bez testu IEC 62619. Brak tych dokumentów oznacza brak możliwości ubiegania się o dotację Mój Prąd oraz odmowę ubezpieczenia instalacji przez wielu ubezpieczycieli.
Przyłącze do sieci i net-billing
Zamknięciem systemu jest przyłączenie do sieci OSD poprzez licznik dwukierunkowy i zgłoszenie mikroinstalacji w formule zgłoszeniowej (do 50 kWp). W taryfie net-billing właściciel sprzedaje nadwyżki po cenie rynkowej RCEm (Rynkowa Cena Energii Elektrycznej), a od 2025 roku ceny RCEm kształtują się w przedziale 0,30-0,60 zł/kWh, więc autokonsumpcja pozostaje znacznie bardziej opłacalna niż eksport.
Typowy schemat on-grid
Panele PV → skrzynka połączeniowa DC → ogranicznik przepięć DC → rozłącznik DC → inwerter → rozdzielnica główna z wyłącznikiem nadprądowym → licznik dwukierunkowy → sieć OSD. Magazyn energii łączy się równolegle z inwerterem hybrydowym lub poprzez dodatkową bramkę AC-coupled.
Koszty orientacyjne 2025 (instalacja 10 kWp)
Moduły: 18 000-25 000 zł, inwerter: 4 500-7 000 zł, konstrukcja: 3 500-5 500 zł, okablowanie i zabezpieczenia: 2 500-4 000 zł, montaż: 5 000-8 000 zł, dokumentacja: 1 500-3 000 zł. Łącznie: 35 000-52 500 zł brutto.
Checklist przed podpisaniem umowy
- Czy oferta zawiera schemat elektryczny z zaznaczonymi zabezpieczeniami DC i AC?
- Czy instalator posiada certyfikat UDT uprawniający do montażu instalacji powyżej 800 V?
- Czy projekt uwzględnia obliczenia wiatrowe i śniegowe wg Eurokodu?
- Czy umowa obejmuje zgłoszenie do OSD i wymianę licznika na dwukierunkowy?
- Jakie są warunki gwarancji na poszczególne elementy i kto realizuje serwis?
- Czy w cenę wliczony jest wyłącznik przeciwpożarowy DC wymagany przez normy?
- Czy oferta uwzględnia możliwość rozbudowy o magazyn energii w przyszłości?
Mini-glosariusz dla inwestora
Wp wat peak, moc modułu w warunkach STC (1000 W/m², 25°C, AM 1,5). STC Standard Test Conditions, warunki laboratoryjne, w których mierzy się moc paneli. NOCT Nominal Operating Cell Temperature, temperatura ogniwa przy pracy w terenie, wynosi zwykle 42-46°C. MPPT Maximum Power Point Tracker, algorytm inwertera śledzący optymalne napięcie i prąd łańcucha paneli. AC-coupled magazyn energii podłączony po stronie prądu przemiennego. DoD Depth of Discharge, głębokość rozładowania akumulatora.
Słowo końcowe i źródła
Dobrze zaprojektowana instalacja fotowoltaiczna to nie magia ani zestaw magicznych paneli, lecz precyzyjnie dobrany zespół kilkunastu elementów, z których każdy pełni ściśle określoną funkcję fizyczną lub elektryczną. Zrozumienie tej układanki pozwala świadomie porównywać oferty, wyłapywać braki w projekcie i rozmawiać z instalatorem językiem, który zmusza go do precyzji zamiast marketingowych sloganów.
Źródła danych: raporty Instytutu Energetyki Odnawialnej (IEO) i Polskiego Towarzystwa Morskiej Energetyki Wiatrowej (PTMEW) za lata 2023-2024, raporty SolarPower Europe, normy PN-EN IEC 61215, 61730, 50549, PN-HD 60364-7-712, Eurokod 1 (PN-EN 1991-1-3 i 1991-1-4), dyrektywa 2014/35/UE, dane CSIRE (Rynek Energii Elektrycznej) publikowane przez PSE, strona Ministerstwa Klimatu i Środowiska, baza BloombergNEF Tier 1 Module Maker List.
