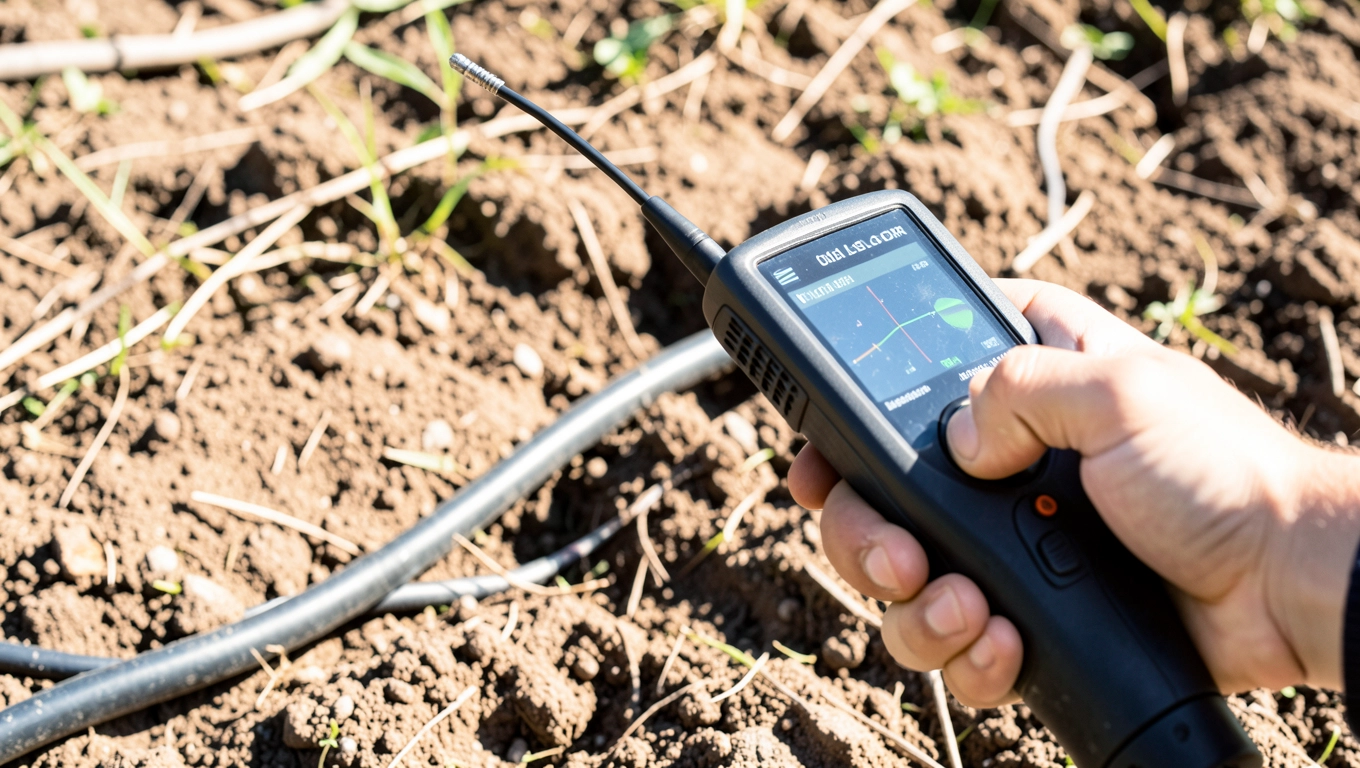

Wykrywacz przewodów elektrycznych w ziemi – jak wybrać i nie przepłacić?

Wiercisz w ścianę albo kopiesz w ogrodzie i za każdym razem czujesz ten nieprzyjemny skurcz w żołądku, bo gdzieś pod tynkiem albo pod trawnikiem biegnie kabel, o którym nikt ci nie powiedział. Samo zgadywanie kończy się albo kosztownym kuciem, albo porażeniem, a w najlepszym razie wyzwoleniem różnicowca i półgodzinnym szukaniem zapasowego bezpiecznika. Tymczasem na rynku od kilku lat funkcjonuje klasa urządzeń, które łączą lokalizator kabli i multimetr w jednej obudowie. Najbardziej rozpoznawalnym przedstawicielem tej kategorii pozostaje Tooltop ET 838, oferujący trzy tryby pracy, osiem poziomów czułości oraz wyświetlacz o rozdzielczości 60 000 zliczeń. Poniżej znajdziesz pełne, inżynierskie spojrzenie na to, jak taki przyrząd faktycznie działa, kiedy ma sens, a kiedy lepiej sięgnąć po sprzęt za kilka tysięcy złotych.

• Najlepszy wykrywacz kabli pod ziemią do domu i ogrodu 3 tryby pracy krok po kroku
• Jak wykryć przewody elektryczne w ścianie i ziemi bez kucia?
• Wykrywacz kabli podziemnych z multimetrem vs klasyczny lokalizator co się bardziej opłaca?

Najlepszy wykrywacz kabli pod ziemią do domu i ogrodu 3 tryby pracy krok po kroku

Zacznij od zrozumienia, co tak naprawdę trzymasz w ręku. Tooltop ET 838 to przyrząd hybrydowy: w jednej obudowie pracuje detektor napięcia bezdotykowego (NCV), lokalizator ukrytych przewodów pod napięciem oraz klasyczny multimetr cyfrowy z funkcją True RMS. Dlatego jedno urządzenie zastępuje osobny wykrywacz kabli w ścianie i miernik napięcia oszczędność sięga zwykle 40-60% w stosunku do zakupu obu przyrządów osobno.

Pierwszy tryb, automatyczny, włącza się po przyłożeniu czujnika do ściany lub gruntu. Układ scalony sam dobiera czułość, porównując tło elektromagnetyczne z sygnałem z cewki indukcyjnej. To dlatego tryb auto sprawdza się przy szybkim skanowaniu dużych powierzchni, na przykład tynku po remoncie czy działki przed postawieniem altany. Nie musisz znać szacowanego napięcia w przewodzie detektor odczyta je sam i wyemituje sygnał dźwiękowy przy zbliżeniu do źródła pola.

Tryb ręczny uruchamia się pojedynczym przyciskiem i daje dostęp do ośmiostopniowej skali czułości. Mechanizm jest prosty: niższy stopień ignoruje słabsze sygnały, wyższy łapie nawet minimalne pole rozproszone. Gdy skanujesz ścianę gipsowo-kartonową, na której wisi półka z halogenami, ustaw czułość na 2-3, inaczej czujnik zacznie reagować na sąsiednie obwody. W grubym betonie, gdzie kabel biegnie głębiej niż 4 cm, podnieś czułość na 6-7 wyższa czułość kompensuje tłumienie pola przez zbrojenie i wilgoć.

Trzeci tryb to NCV, czyli bezdotykowe wykrywanie napięcia zmiennego. Działa na zasadzie pojemnościowego sprzężenia cewki z polem elektrycznym przewodu pod napięciem 50/60 Hz. W praktyce wystarczy zbliżyć końcówkę do izolacji kabla nie musisz go dotykać ani ściągać izolacji. To funkcja, która ratuje życie podczas pracy z listwami zasilającymi, rozdzielnicami i starymi puszkami, gdzie brak schematu instalacji.

W ogrodzie tryb automatyczny wykrywa kable energetyczne do głębokości około 50 cm w suchej glebie i do 30 cm w glebie wilgotnej. Wartość ta spada, gdy kabel jest odłączony od napięcia pole elektromagnetyczne znika wtedy niemal całkowicie. Dlatego lokalizator bezgeneratora sygnału, jakim jest ET 838, znajdzie wyłącznie przewody pod napięciem. Jeśli potrzebujesz zlokalizować odłączony kabel ogrodowy albo rurę wodociągową, sięgnij po model z wbudowanym nadajnikiem lub po klasyczny wykrywacz metalu z dyskryminacją.

Kiedy wybrać tryb automatyczny, a kiedy ręczny

Jak wykryć przewody elektryczne w ścianie i ziemi bez kucia?

Klucz do skutecznego skanowania tkwi w fizyce pola elektromagnetycznego. Przewód pod napięciem 230 V emituje pole o częstotliwości sieciowej 50 Hz, które rozchodzi się koncentrycznie wokół kabla. Cewka detektora wychwytuje zmiany strumienia magnetycznego, a procesor przelicza je na odległość i intensywność. Zrozumienie tej zależności tłumaczy, dlaczego detektor czasem milczy tam, gdzie kabel na pewno biegnie.

Przed przystąpieniem do pracy odłącz wszystkie odbiorniki, które mogą generować zakłócenia: zasilacze impulsowe, falowniki, ładowarki w trybie czuwania. Każde z nich wytwarza pole wysokiej częstotliwości, nakładające się na sygnał 50 Hz i zaburzające odczyt. Gdy wykrywacz piszczy na całej powierzchni ściany, najczęściej winowajcą nie jest dziesiątka kabli, lecz pojedynczy zasilacz od routera leżący na parapecie.

Kalibracja zerowa to procedura, o której większość użytkowników zapomina. W ET 838 przeprowadza się ją automatycznie po włączeniu w trybie ręcznym: przyłóż czujnik do miejsca wolnego od przewodów i poczekaj na ustabilizowanie wskazań. Urządzenie zapamiętuje poziom tła i dopiero od niego odlicza odchylenia. Bez kalibracji w pomieszczeniu z gęstą siecią kabli lokalizator pokaże stały sygnał, nawet gdy przesuniesz go w obszar pusty.

Podczas skanowania prowadź czujnik ruchem jednostajnym, z prędkością około 10 cm na sekundę. Zbyt szybki ruch powoduje, że procesor nie zdąży przetworzyć analogowej zmiany sygnału, zbyt wolny wprowadza dryfty termiczne. Maksymalny sygnał wskazuje punkt, w którym kabel biegnie prostopadle do czujnika. Aby odnaleźć trasę, przesuń się o 20 cm w bok i powtórz skanowanie miejsce, w którym oba pomiary się pokrywają, wyznacza linię kabla.

Przed wierceniem w ścianie, w której biegną kable wysokoprądowe, zawsze wyłącz napięcie na rozdzielnicy. Lokalizator wykrywa pole, ale przebicie wiertłem izolacji grozi zwarciem, pożarem i porażeniem żaden detektor nie zastępuje wyłącznika głównego.

W ogrodzie skuteczność spada dramatycznie po deszczu. Woda gruntowa zmienia rezystywność gleby i tłumi pole magnetyczne. Jeśli musisz lokalizować kabel w mokrym terenie, odczekaj 24 godziny od ostatnich opadów lub użyj modelu z generatorem sygnału, który wymusza pole niezależnie od warunków. W suchej, piaszczystej glebie ET 838 potrafi wskazać kabel nawet na głębokości 60 cm, pod warunkiem że przewód jest pod napięciem i nie jest ekranowany folią aluminiową.

Lista kontrolna przed pomiarem

• Sprawdź stan baterii poniżej 30% czułość spada o około 15%
• Wyłącz zbędne odbiorniki w pomieszczeniu
• Wykonaj kalibrację zerową w trybie ręcznym
• Określ typ ściany: G-K, cegła, żelbet, karton-gips z wełną
• W ogrodzie sprawdź wilgotność gleby i obecność zbrojenia (płyty chodnikowe)
• Załóż rękawice izolacyjne i okulary ochronne

Wykrywacz kabli podziemnych z multimetrem vs klasyczny lokalizator co się bardziej opłaca?

Decyzja zakupowa sprowadza się do trzech zmiennych: częstotliwość użycia, zakres napięć i wymagana głębokość detekcji. Tooltop ET 838 plasuje się w segmencie hobbystyczno-półprofesjonalnym, oferując funkcje, które jeszcze pięć lat temu były domeną urządzeń za ponad dwa tysiące złotych. Porównanie z dedykowanym lokalizatorem i klasycznym multimetrem pozwala ocenić, czy taki kompromis ma sens w twoim przypadku.

Dedykowane lokalizatory, na przykład z rodziny Bosch Professional czy FLIR, kosztują od 1500 do 6000 złotych. W zamian oferują częstotliwości pracy do 60 kHz, głębokość detekcji do 2,5 metra oraz aktywne śledzenie kabli odłączonych od napięcia za pomocą generatora sygnału. To sprzęt dla geodetów, instalatorów sieci światłowodowych i firm wykonujących prace ziemne na dużą skalę. W domu jednorodzinnym takie parametry są zbędne kabel zasilający altanę biegnie na głębokości 70 cm, a instalacja domowa rzadko schodzi poniżej 30 cm pod tynkiem.

Zwykły multimetr cyfrowy kosztuje od 80 do 400 złotych, ale nie wykryje kabla w ścianie, dopóki nie dotrzesz do niego wiertłem. Klasyczny wykrywacz kabli bez funkcji pomiarowej to wydatek rzędu 100-250 złotych, lecz wymaga osobnego miernika przy diagnostyce parametrów elektrycznych. Tooltop ET 838 mieści się w przedziale 250-450 złotych i łączy obie funkcje, tracąc jedynie na głębokości detekcji i odporności na warunki przemysłowe.

Porównanie trzech klas urządzeń

Zwróć uwagę na ostatni wiersz tabeli: kategoria pomiarowa CAT (Measurement Category) określona w normie PN-EN 61010-031 decyduje, przy jakich napięciach i w jakich instalacjach możesz bezpiecznie pracować. CAT III 600 V w ET 838 pozwala mierzyć napięcie w rozdzielnicach domowych i w obwodach trójfazowych do 600 V. Wyższa kategoria, CAT IV, wymagana jest przy pracy bezpośrednio na przyłączach energetycznych budynku, na przykład w złączach kablowych.

W instalacjach domowych objętych normą PN-HD 60364 kable miedziane w tynku prowadzi się zawsze pod napięciem 230/400 V. To oznacza, że pole elektromagnetyczne o częstotliwości 50 Hz jest wystarczająco silne, by ET 838 je wychwycił bez generatora sygnału. W instalacjach przemysłowych z kablami ekranowanymi lub w sieciach telekomunikacyjnych potrzebny będzie już droższy sprzęt.

Jeśli prowadzisz prace remontowo-instalacyjne raz na kilka miesięcy, ET 838 zwróci się w ciągu pierwszego roku dzięki zastąpieniu dwóch osobnych narzędzi. Przy codziennej eksploatacji w firmie instalacyjnej szybko okaże się, że brak aktywnego generatora i ograniczona głębokość detekcji to wąskie gardło. W takim przypadku sensowniej dopłacić do dedykowanego lokalizatora z serii Bosch GMS 120 lub FLIR MR176, które obsługują też kable niskoprądowe i rury PVC.

Kiedy NIE wybierać hybrydy typu ET 838

• Nie stosuj w instalacjach medycznych i w pomieszczeniach z aparaturą wrażliwą na pole EM brak certyfikatu EMC dla środowisk szpitalnych.
• Nie używaj do lokalizacji kabli odłączonych od napięcia w ogrodzie potrzebny generator sygnału.
• Nie zastępuj nim miernika cęgowego przy pomiarach prądu powyżej 10 A ET 838 mierzy prąd tylko do 10 A bezpośrednio, co wystarczy w domu, ale nie w rozdzielnicach przemysłowych.
• Nie stosuj w temperaturach poniżej 0°C i powyżej 40°C wyświetlacz LCD traci kontrast poza zakresem roboczym.

Praktyczne scenariusze użycia

Remont mieszkania w bloku z lat 70. Przed wymianą rozdzielni potrzebujesz zlokalizować wszystkie kable w ścianie korytarzowej. Włącz tryb automatyczny, wykonaj kalibrację zerową przy drzwiach wejściowych, a następnie skanuj pasami o szerokości 30 cm. W żelbecie ET 838 wskaże kable na głębokości do 3-4 cm, co odpowiada typowemu prowadzeniu w tynku cementowo-wapiennym. Oznacz trasy markerem, zrób zdjęcia i dopiero wtedy wyłącz napięcie.

Awaria instalacji w piwnicy. Bezpiecznik w rozdzielni wybija bez widocznego powodu. W trybie NCV sprawdź, które obwody są pod napięciem, a multimetrem zmierz rezystancję izolacji między przewodem fazowym a ochronnym. Wartość poniżej 0,5 MΩ wskazuje na uszkodzenie izolacji najczęściej w miejscu przejścia przez rurę osłonową. ET 838 nie zastąpi megaomomierza, ale pokaże, w której sekcji obwodu szukać usterki.

Prace ogrodowe, kopanie fundamentu pod wiatę garażową. Kabel zasilający oświetlenie altany biegnie na głębokości około 50 cm. W trybie automatycznym skanuj pasami co 40 cm wzdłuż planowanego wykopu. Pamiętaj, że po ulewie detekcja będzie zawodna w mokrej glinie pole tłumi się o 30-40%. Odczekaj dzień lub skorzystaj z pomocy drugiej osoby z generatorem sygnału, by zweryfikować trasę.

Serwis IT w biurze. Musisz zlokalizować trasę kabla sieciowego Cat 6 prowadzonego w korytkach pod sufitem podwieszanym. ET 838 nie wykryje sygnału ethernet kable telekomunikacyjne nie emitują pola 50 Hz. W tym scenariuszu jedynym skutecznym narzędziem będzie toner sieciowy, czyli generator sygnału audio doprowadzony do żyły kabla i sonda indukcyjna. Hybryda typu ET 838 nie ma tu zastosowania.

Bezpieczeństwo pracy minimum, które musisz znać

Norma PN-HD 60364-4-41 nakłada obowiązek stosowania środków ochrony przeciwporażeniowej przy każdej pracy w instalacjach niskiego napięcia. W praktyce oznacza to: rękawice elektroizolacyjne klasy 0 (do 1000 V), obuwie z izolowaną podeszwą i okulary ochronne. Wykrywacz kabli to narzędzie pomocnicze, a nie ochronne. Nie zwalnia z obowiązku wyłączenia napięcia przed dotknięciem przewodu, nawet jeśli detektor milczy.

Przy pomiarach w rozdzielnicach pamiętaj o zasadzie jednej ręki: jedną ręką trzymasz sondę, drugą trzymasz za plecami lub w kieszeni. To minimalizuje ryzyko przepływu prądu przez klatkę piersiową w razie dotyku fazy. Brzmi jak banał, ale statystyki wypadków porażeniowych wciąż pokazują, że najczęstszą przyczyną śmiertelnych porażeń wśród elektryków jest właśnie dotknięcie obwodu pod napięciem obiema rękami.

Wady i ograniczenia o czym warto wiedzieć przed zakupem

Instrukcja dołączona do Tooltop ET 838 bywa wyłącznie w języku angielskim i chińskim, bez polskiego tłumaczenia. To typowe dla urządzeń dystrybuowanych przez międzynarodowe platformy handlowe. Brak polskiej wersji nie wpływa na bezpieczeństwo, ale wydłuża czas nauki obsługi symbole na wyświetlaczu wymagają zrozumienia skrótów zgodnych z normą IEC 61010.

Obudowa wykonana jest z tworzywa ABS, które znosi upadki z wysokości do 1 metra, ale nie jest odporne na długotrwałe działanie promieni UV. Pozostawienie detektora na słońcu przez kilka godzin może powodować odbarwienia i osłabienie struktury plastiku. W praktyce oznacza to konieczność przechowywania urządzenia w etui lub w cieniu.

Czas dostawy przy zamówieniu z zagranicznych platform to zwykle 14-28 dni. Jeśli potrzebujesz detektora na jutrzejsze zlecenie, lokalne sklepy z elektroniką oferują porównywalne modele z krótszym terminem realizacji, choć nierzadko w wyższej cenie. Różnica waha się od 50 do 150 złotych, co dla jednorazowego użytkownika jest kwotą dyskusyjną, a dla profesjonalisty może stanowić istotny koszt.

W porównaniu z markami premium, takimi jak Fluke, Keysight czy Hioki, ET 838 ustępuje w zakresie dokładności pomiaru napięcia (±0,5% wobec ±0,05%) oraz w szybkości odświeżania wyświetlacza. Dla hobbysty i majsterkowicza te różnice są pomijalne, natomiast w laboratorium serwisowym mogą decydować o jakości diagnostyki. Wybór powinien więc wynikać z rzeczywistych wymagań, a nie z samej ceny urządzenia.

Po przejrzeniu specyfikacji, scenariuszy użycia i ograniczeń widać wyraźnie, że Tooltop ET 838 to kompromis świadomy, nie przypadkowy. Za kwotę jednego porządnego multimetru dostajesz lokalizator, który w domu i ogrodzie pokrywa 90% typowych potrzeb. Gdy przyjdzie zlecenie wymagające aktywnego śledzenia kabli odłączonych od napięcia albo detekcji na głębokości powyżej metra, sięgniesz po sprzęt cięższy i droższy. Na co dzień jednak hybryda sprawdza się zaskakująco dobrze, a funkcja True RMS w połączeniu z 60 000 zliczeń na wyświetlaczu to argument trudny do zignorowania. Przed zakupem zweryfikuj aktualną cenę u wybranego sprzedawcy i porównaj ją z kosztem zakupu osobnego multimetru oraz lokalizatora różnica powie ci więcej niż najbardziej rozbudowana tabela specyfikacji.

Źródła danych i normy: PN-HD 60364-4-41 (ochrona przeciwporażeniowa), PN-EN 61010-031 (wymagania bezpieczeństwa dla przyrządów pomiarowych), IEC 61010-1 (kategorie pomiarowe CAT), materiały producenta Tooltop, karta katalogowa modelu ET 838, dane techniczne publikowane przez dystrybutorów sprzętu pomiarowego.
