Wodór w butli wzorcowej którą pojemność wybrać do kalibracji czujników?

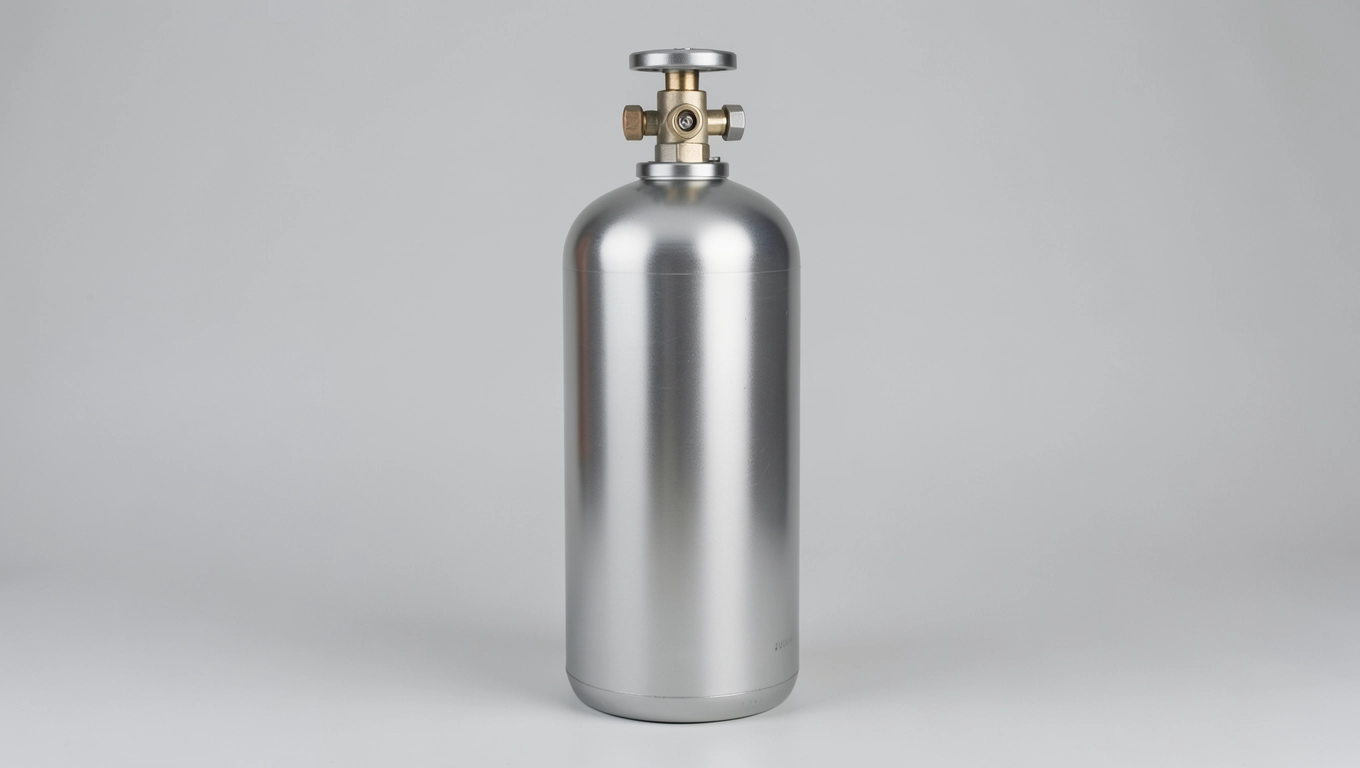

Warianty butli 34 l, 58 l i 110 l - porównanie parametrów

Stężenie 40% DGW (Dolnej Granicy Wybuchowości) to celowo dobrana wartość pośrodku zakresu pomiarowego większości czujników katalitycznych i podczerwonych. Taki gaz kalibracyjny wodór trafia dokładnie w środek charakterystyki sensora, dzięki czemu błąd liniowości rozkłada się symetrycznie w obie strony skali. Przy niższym stężeniu kalibracja obejmowałaby tylko początek zakresu, a przy wyższym ryzykowałaby trwałą degradację warstwy katalitycznej.

• Warianty butli 34 l, 58 l i 110 l - porównanie parametrów
• Dobór pojemności butli wzorcowej do liczby punktów pomiarowych
• Kompatybilność butli z czujnikami gazów palnych - checklista
• Regulator przepływu do wodoru wzorcowego - jaki wybrać?
• Bezpieczeństwo i przechowywanie butli z mieszanką wodoru

Ciśnienie napełniania różni się między wariantami ze względu na konstrukcję zbiornika. Butla 34 l pracuje przy 150 bar, ponieważ jej stalowy korpus ma grubsze ścianki przy mniejszej średnicy, co obniża dopuszczalne ciśnienie próbne. Warianty 58 l i 110 l wykorzystują nowoczesze zbiorniki kompozytowe zwiększające współczynnik bezpieczeństwa, więc pracują przy 200 bar bez dodatkowej masy.

Stabilność mieszanki wynosi 60 miesięcy niezależnie od pojemności, ponieważ o trwałości decyduje skład chemiczny, a nie objętość. Wodór w tak niskim stężeniu nie reaguje z azotem ani z powietrzem syntetycznym przez co najmniej pięć lat, o ile ciśnienie w butli nie spadnie poniżej 10 bar, bo wtedy rośnie ryzyko wymieszania się warstw gazu przez dyfuzję zwrotną.

Który wariant wybrać przy danym budżecie?

Najniższy próg wejścia stanowi butla 34 l za 567,03 zł brutto. To wybór dla serwisu, który kalibruje pojedyncze detektory raz na kwartał. Przy intensywniejszej eksploatacji, na przykład w brygadzie utrzymania ruchu obsługującej kilkadziesiąt punktów pomiarowych tygodnie, różnica 232 zł brutto między wariantem 34 l a 58 l zwraca się po dwóch, trzech cyklach kalibracji.

Najkorzystniejszy stosunek ceny do objętości oferuje butla 110 l. Za 884,37 zł brutto użytkownik otrzymuje niemal dwukrotnie więcej gazu niż w wariancie 58 l przy jedynie 85 zł dopłaty. Ta dysproporcja wynika z amortyzacji kosztów napełniania i certyfikacji analitycznej, które rozkładają się na większą masę czynnika.

Dobór pojemności butli wzorcowej do liczby punktów pomiarowych

Każda kalibracja pojedynczego czujnika gazów palnych pochłania od 2 do 4 litrów mieszanki, w zależności od czasu stabilizacji odczytu i objętości komory adaptera. Czas ten wynika z konieczności przepłukania toru pomiarowego świeżym gazem aż do uzyskania plateau sygnału na wyjściu sensora. Przy 30-sekundowej procedurze i przepływie 0,5 l/min pojedyncze sprawdzenie zużywa około 0,25 l, ale w praktyce dolicza się czas na ustabilizowanie stanu zerowego i końcowe przedmuchiwanie.

Dla 5-10 punktów pomiarowych w małym zakładzie przemysłowym wystarcza butla 34 l na pełen cykl serwisowy. Pojemność ta pokrywa zapotrzebowanie przez około 3-4 miesiące pracy, co zbiega się z typowym interwałem kalibracji zalecanym w normie PN-EN 60079-29-2. Przy tej skali działalności zakup większej butli oznaczałby przechowywanie nadmiarowego gazu ponad rzeczywiste potrzeby.

Instalacje średniej wielkości, obejmujące od 20 do 50 detektorów rozmieszczonych w halach produkcyjnych lub kotłowniach przemysłowych, generują zapotrzebowanie rzędu 15-25 l mieszanki na cykl. Wariant 58 l zaspokaja tę skalę bez ryzyka nagłego wyczerpania w trakcie procedury. Ponadto umożliwia pozostawienie niewielkiego zapasu na kalibracje interwencyjne po incydentach lub naprawach instalacji.

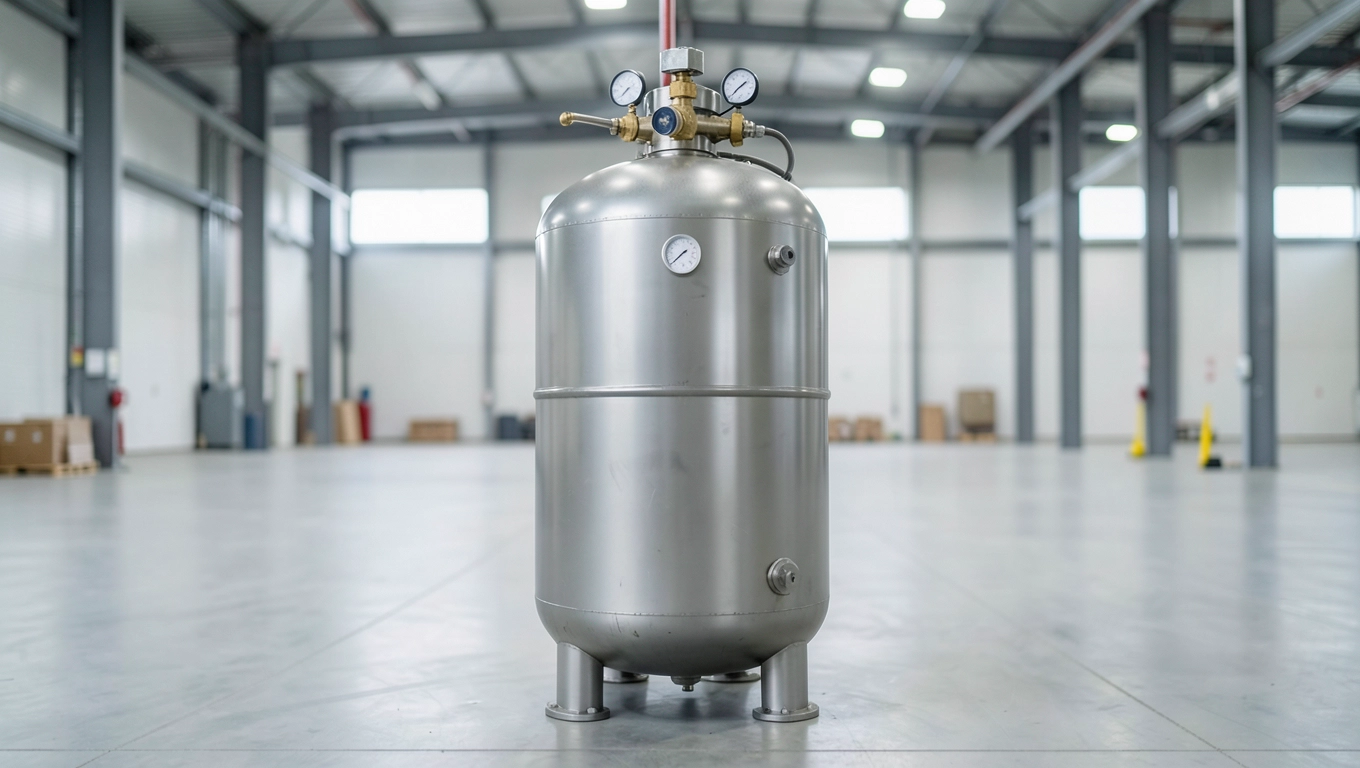

Duże obiekty, takie jak stacje kontroli pojazdów z tunelami pomiarowymi, akumulatornie obsługujące floty wózków widłowych, czy zakłady chemiczne z rozbudowaną siecią detekcji, zużywają powyżej 40 l gazu wzorcowego na pojedynczy przegląd. Dla nich dedykowana jest butla 110 l, która pokrywa pełen cykl z marginesem na nieplanowane kalibracje. Jednocześnie jej zakup oznacza niższy koszt litra gazu w przeliczeniu na procedurę.

Przelicznik ekonomiczny: 110 l zamiast dwóch butli 58 l

Zastąpienie dwóch butli 58 l jednym wariantem 110 l przynosi oszczędność rzędu 115 zł brutto na każdym pełnym tankowaniu. Różnica wynika z rozłożenia stałych kosztów certyfikacji, logistyki i opakowania zwrotnego na większą masę czynnika. Dodatkową korzyścią jest skrócenie czasu obsługi magazynowej, ponieważ jedna butla zajmuje mniej przestrzeni niż dwie mniejsze.

Przy wyborze pojemności nie bez znaczenia pozostaje logistyka zwrotów. Każda butla, niezależnie od rozmiaru, podlega procedurze zwrotu pod ciśnieniem resztkowym powyżej 10 bar. Większa pojemność oznacza rzadsze kontakty z dostawcą, a tym samym mniejsze ryzyko przestojów spowodowanych oczekiwaniem na napełnioną butlę. W praktyce oznacza to skrócenie łańcucha dostaw i większą ciągłość pracy służb serwisowych.

Decyzja o doborze pojemności powinna uwzględniać nie tylko liczbę punktów pomiarowych, ale również częstotliwość kalibracji. Obiekty z sezonowymi wahaniami zapotrzebowania, na przykład instalacje grzewcze uruchamiane jesienią, mogą korzystać z mniejszych wariantów uzupełnianych ad hoc. Z kolei zakłady pracujące w trybie ciągłym powinny bazować na największym dostępnym formacie, minimalizując tym samym częstotliwość wymiany.

Kompatybilność butli z czujnikami gazów palnych - checklista

Butla wzorcowa z wodorem o stężeniu 40% DGW współpracuje bezpośrednio z czujnikami katalitycznymi serii EcoTerm, EcoDet, MiniDet oraz EcoH. Ta kompatybilność wynika z identycznej czułości sensorów pellistrowych na wodór i węglowodory, co pozwala traktować mieszankę H₂ jako uniwersalny gaz testowy dla detektorów gazów palnych. W praktyce inżynier serwisu może jedną butlą obsłużyć wszystkie wymienione serie urządzeń.

• EcoTerm - czujniki katalityczne do kotłowni i węzłów cieplnych, kalibracja bezpośrednia z butli.
• EcoDet - detektory przemysłowe z kompensacją temperaturową, wymagają adaptera kalibracyjnego.
• MiniDet - kompaktowe czujniki do stacji paliw, kalibracja z adapterem T-kształtnym.
• EcoH - sensory wodorowe dedykowane, kalibracja z użyciem tego samego gazu wzorcowego.

Warunkiem prawidłowej kalibracji jest zastosowanie odpowiedniego adaptera nakładanego na głowicę sensora. Adapter musi zapewnić szczelne połączenie, ponieważ nawet niewielki przeciek gazu wzorcowego do otoczenia zaburzy stężenie podawane do komory pomiarowej. Standardowy czas aplikacji gazu wynosi 60-90 sekund, w zależności od modelu czujnika i zalecenia producenta detektora.

Przy kalibracji czujników podczerwonych serii EcoDet zaleca się stosowanie mieszanki z gazem nośnym o podwyższonej czystości. Wodór 1,6% obj. w powietrzu syntetycznym nie zawiera CO₂ ani pary wodnej, które mogłyby zakłócać odczyt w paśmie absorpcji podczerwieni. Dzięki temu kalibracja zachowuje powtarzalność niezależnie od wilgotności otoczenia.

Czujniki półprzewodnikowe starszego typu mogą wykazywać opóźnioną reakcję na wodór wzorcowy ze względu na inną kinetykę adsorpcji na warstwie SnO₂. W takich przypadkach zaleca się wydłużenie czasu podawania gazu do 120 sekund, a odczyt stabilizacji sprawdzać nie częściej niż co 15 sekund, by nie zaburzyć procesu narastania sygnału. To typowe ograniczenie technologii, nie wada samej butli.

Lista kompatybilności obejmuje wyłącznie urządzenia przeznaczone do pracy z gazami wzorcowymi w stężeniach poniżej 100% DGW. Próba kalibracji czujnika gazu wzorcowego o stężeniu przekraczającym zakres pomiarowy może skutkować nasyceniem sensora i koniecznością jego wymiany. Dlatego butla 1,6% obj. H₂ sprawdza się jako bezpieczne narzędzie rutynowych przeglądów.

Kiedy butla wzorcowa nie wystarczy?

Butla z wodorem wzorcowym nie zastępuje kalibracji specjalistycznej mieszanką dopasowaną do konkretnego medium procesowego. Na przykład detektory metanu w kopalniach powinny być kalibrowane mieszanką CH₄ w powietrzu, nie wodorem. Podobnie czujniki par benzyny wymagają mieszanki z odpowiednim rozpuszczalnikiem, ponieważ wodór nie odwzorowuje pełnego widma absorbcyjnego tych substancji.

Regulator przepływu do wodoru wzorcowego - jaki wybrać?

Regulator przepływu stanowi obowiązkowy element toru kalibracyjnego. Bez niego gaz wydobywa się z butli pod ciśnieniem roboczym 150-200 bar, co prowadzi do uszkodzenia czujnika i rozproszenia mieszanki w otoczeniu. Regulator obniża ciśnienie do wartości roboczej 1-1,5 bar i stabilizuje przepływ na zadanym poziomie, najczęściej 0,5 l/min.

Dla standardowych procedur kalibracyjnych zaleca się regulatory stałe o przepływie 0,5 l/min. Taka wartość zapewnia szybkie przepłukanie komory pomiarowej bez ryzyka nadmiernego schłodzenia sensora przepływowego. Stały regulator jest prostszy w obsłudze i tańszy, ale nie pozwala na regulację przepływu w zależności od specyfiki testowanego urządzenia.

Regulatory regulowane pokrywają zakres 0,3-1,0 l/min i sprawdzają się przy kalibracji różnych serii czujników o odmiennych wymaganiach. Na przykład starsze detektory półprzewodnikowe lepiej pracują przy niższym przepływie 0,3 l/min, podczas gdy nowoczesne sensory podczerwone wymagają 0,7-1,0 l/min dla skrócenia czasu odpowiedzi. Inwestycja w regulator regulowany zwraca się przy obsłudze zróżnicowanej bazy urządzeń.

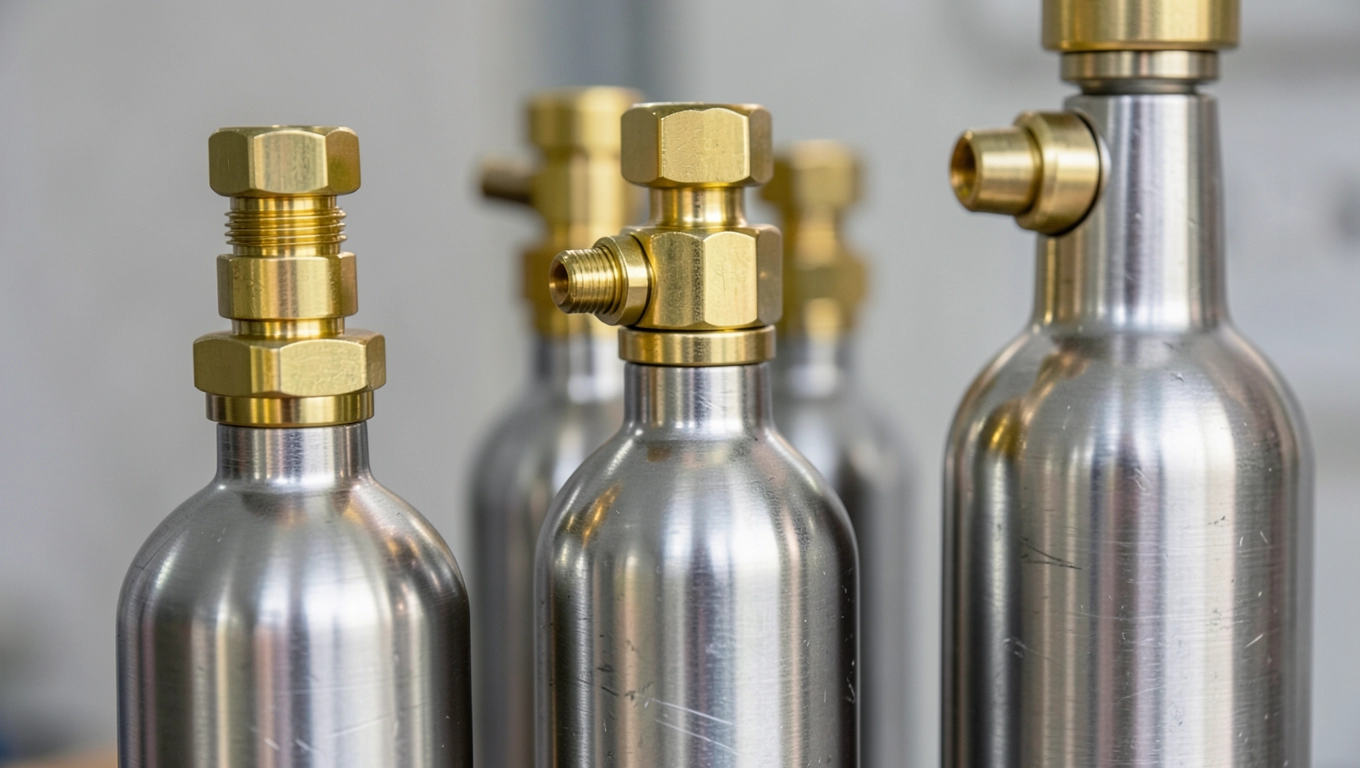

Mosiężny regulator przepływu sprawdza się w większości zastosowań serwisowych, o ile nie jest eksploatowany w środowisku kwaśnym lub zasadowym. Mosiądz jest podatny na korozję węglanową w obecności wilgoci i CO₂, co w dłuższej perspektywie obniża precyzję regulacji. W standardowych warunkach warsztatowych żywotność takiego regulatora wynosi 5-7 lat.

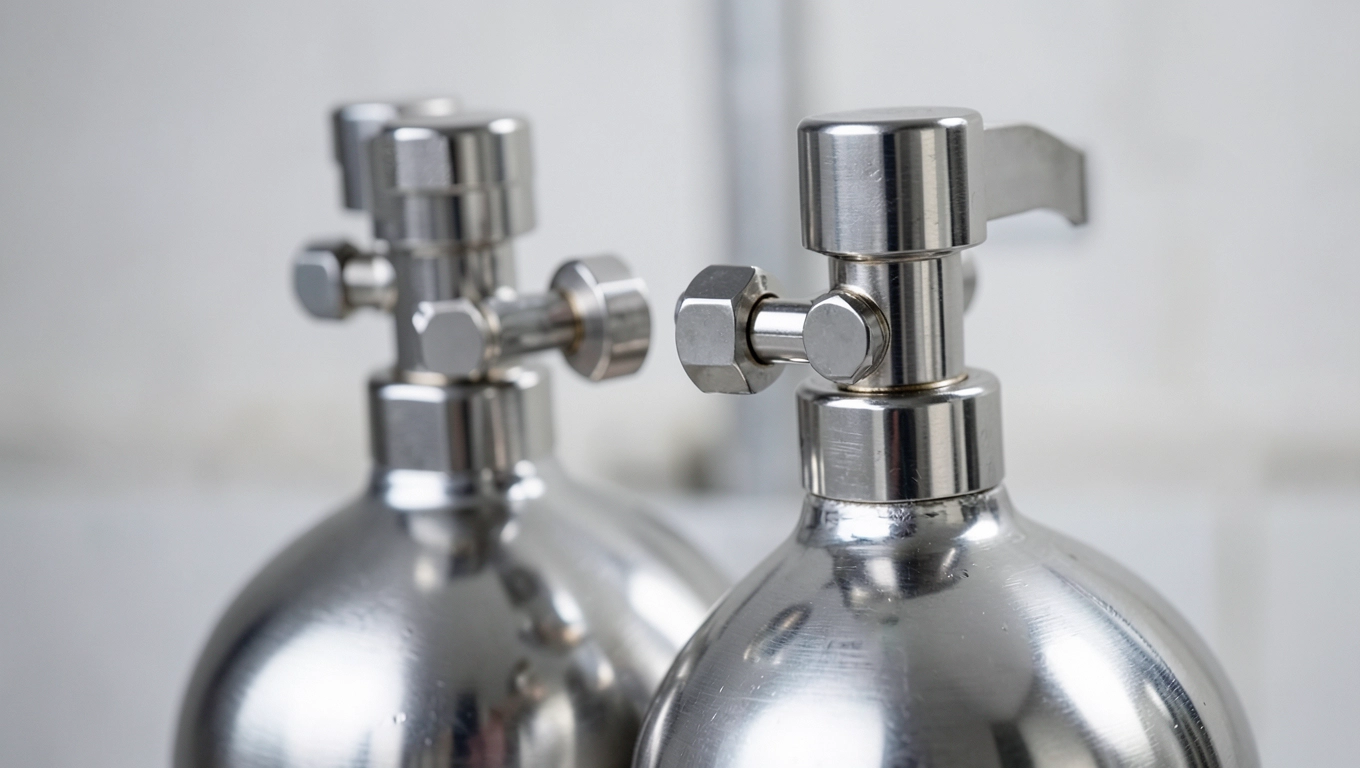

Stal kwasoodporna stanowi optymalny wybór dla instalacji w przemyśle chemicznym, rafineriach oraz w środowisku morskim. Jej odporność na chlorki i kwasy organiczne eliminuje ryzyko korozji wżerowej, która mogłaby zanieczyścić gaz wzorcowy produktami utleniania. Jedynym ograniczeniem pozostaje wyższa cena zakupu.

Stal nierdzewna w wersji 316L łączy wysoką odporność chemiczną z niższą ceną niż stal kwasoodporna. To kompromis dla warsztatów obsługujących zarówno standardowe czujniki w kotłowniach, jak i urządzenia w strefach zagrożonych wybuchem. Wybór ten zapewnia kompatybilność z atestem ATEX przy rozsądnej kwocie inwestycji.

Schemat decyzyjny: regulator do Twojego warsztatu

Serwis obsługujący wyłącznie kotłownie i węzły cieplne powinien wybrać regulator mosiężny o stałym przepływie 0,5 l/min. Taki zestaw gwarantuje powtarzalność kalibracji przy minimalnym koszcie. Natomiast warsztat pracujący w przemyśle chemicznym lub na platformach offshore potrzebuje regulatora ze stali kwasoodpornej o regulowanym przepływie.

Przy zakupie regulatora warto zwrócić uwagę na obecność filtra siatkowego na wejściu. Filtr chroni mechanizm przed cząstkami stałymi, które mogą przedostać się do wnętrza butli podczas napełniania. Jego obecność wydłuża żywotność uszczelnień i eliminuje konieczność kosztownych napraw w pierwszych latach eksploatacji.

Bezpieczeństwo i przechowywanie butli z mieszanką wodoru

Wodór w stężeniu 1,6% obj. tworzy z powietrzem mieszankę palną, choć samo stężenie leży znacznie poniżej granicy wybuchowości wynoszącej 4% obj. dla czystego H₂. Nie zwalnia to z obowiązku przestrzegania reżimu bezpieczeństwa, ponieważ nawet rozcieńczona mieszanka zachowuje zdolność do podtrzymywania spalania w obecności źródła zapłonu. Zasada ostrożności pozostaje tu identyczna jak dla pełnych stężeń.

Butle z gazem wzorcowym przechowuj wyłącznie w wentylowanych pomieszczeniach magazynowych, z dala od źródeł ciepła powyżej 50°C i materiałów łatwopalnych. Zakaz palenia i używania otwartego ognia obowiązuje w promieniu 3 metrów od zbiornika. Oznakowanie pomieszczenia tabliczką „Gaz palny" jest wymagane niezależnie od ilości przechowywanego medium.

Zakres temperatur przechowywania wynosi od -20°C do +50°C dla większości wariantów butli. W polskich warunkach klimatycznych dolna granica rzadko stanowi problem, ale górna wymaga uwagi przy lokalizacji w pobliżu kotłowni lub w nasłonecznionych halach. Bezpośrednie działanie promieni słonecznych na butlę w czarnej obudowie może podnieść temperaturę gazu powyżej dopuszczalnej wartości, zwiększając ciśnienie wewnętrzne.

Każda butla podlega okresowej kontroli ciśnieniowej co 10 lat, zgodnie z przepisami dotyczącymi transportu materiałów niebezpiecznych. Kontrolę wykonuje uprawniona jednostka certyfikująca, która wbija datę następnego badania w pierścień butli. Po upływie tego terminu butla traci ważność i nie może być ponownie napełniona.

Zwrot pustej butli powinien nastąpić przy ciśnieniu resztkowym nie niższym niż 10 bar. Zbyt niskie ciśnienie powoduje zasysanie powietrza atmosferycznego przez zawór, co zanieczyści wnętrze zbiornika wilgocią i utrudni ponowne napełnienie do wymaganej czystości. Wielu dostawców odmawia przyjęcia butli ze śladem korozji wewnętrznej.

Przed każdym użyciem butli sprawdź wizualnie stan zaworu i uszczelki. Pęknięcia, ślady korozji lub uszkodzenia mechaniczne dyskwalifikują butlę do dalszej eksploatacji. W razie wątpliwości co do szczelności, zanurz złącze w wodzie z mydłem i obserwuj przez 30 sekund, czy pojawiają się pęcherzyki.

Podczas transportu butla musi być zabezpieczona przed przewróceniem i przesuwaniem się. Najlepiej przewozić ją w pozycji pionowej, zamocowaną pasami w specjalnym stojaku lub przegrodzie. Pojazd powinien posiadać wentylację i oznakowanie informujące o przewozie gazów technicznych, choć przy małych ilościach wystarczy zabezpieczenie przed dostępem osób postronnych.

W obiektach przemysłowych obowiązuje zakaz przechowywania butli w pomieszczeniach, w których przebywają pracownicy przez ponad 8 godzin dziennie. Magazyn gazów powinien stanowić wydzielone pomieszczenie lub szafę z wentylacją mechaniczną, zapewniającą co najmniej sześciokrotną wymianę powietrza na godzinę. To wymóg wynikający z normy PN-EN 60079-29-2, nie nadinterpretacja przepisów.

Utylizacja i koszty zagospodarowania

Koszt utylizacji pustej butli po okresie eksploatacji wynosi od 80 do 150 zł netto, w zależności od rozmiaru i stopnia zużycia. Kwota obejmuje demontaż zaworu, oczyszczenie zbiornika i złomowanie stali. Wielu dostawców gazów technicznych oferuje odkup butli jako surowca wtórnego, co obniża koszt końcowy dla użytkownika.

Częstotliwość kalibracji wodorowej zależy od intensywności użytkowania, ale standardowo wynosi raz na kwartał dla instalacji o stabilnych warunkach środowiskowych. W przypadku detektorów pracujących w zmiennych warunkach wilgotności i temperatury zaleca się kalibrację co dwa miesiące. Zaniedbanie tego rytmu prowadzi do driftu wskazań i fałszywych alarmów w instalacji.

Zwrot butli po zużyciu gazu następuje zazwyczaj w ciągu 14 dni od zgłoszenia. W tym czasie butla powinna być zabezpieczona zaworem ochronnym i oznakowana jako pusta. Wielu dostawców pobiera kaucję za butlę przy pierwszym zakupie, która jest zwracana po oddaniu zbiornika w stanie kompletnym. Kaucja stanowi zabezpieczenie przed porzuceniem sprzętu po zakończeniu eksploatacji.

Dla użytkowników planujących zakup większych ilości gazu wzorcowego warto rozważyć zestawy kalibracyjne obejmujące butlę, regulator i tor pomiarowy w jednej cenie. Takie rozwiązanie obniża koszt jednostkowy kalibracji i eliminuje problem doboru komponentów. Zestaw kosztuje około 2009,82 zł brutto, co stanowi znaczną oszczędność w porównaniu z zakupem elementów osobno.

Ostateczna decyzja o wyborze wariantu powinna wynikać z realnego zapotrzebowania, a nie z chwilowej dostępności. Butla 110 l przy rzadkim użyciu może przeleżeć w magazynie kilka lat, podczas gdy mniejszy wariant wymaga częstszych wymian. Z kolei przy intensywnej eksploatacji największy rozmiar zawsze oferuje najniższy koszt litra gazu, niezależnie od początkowej ceny zakupu.

Źródła danych: norma PN-EN 60079-29-2 (dobór, instalacja i konserwacja detektorów gazów palnych), instrukcje producentów czujników serii EcoTerm, EcoDet, MiniDet oraz EcoH, dane katalogowe gazów wzorcowych, przepisy dotyczące transportu materiałów niebezpiecznych (ADR).
