Waga paneli fotowoltaicznych ile naprawdę obciążają Twój dach?

Waga paneli fotowoltaicznych waha się od 18 do 25 kg dla pojedynczego modułu mocy 400-450 W, co przy typowej instalacji domowej 6-10 kWp daje łączne obciążenie rzędu 270-500 kg rozłożone na powierzchni 25-40 m² dachu. Kluczowe pytanie nie brzmi jednak „czy dach to wytrzyma", tylko: jaki masz typ pokrycia, ile lat ma konstrukcja i czy projektant uwzględnił strefę wiatrową oraz śniegową właściwą dla Twojej lokalizacji.

• Waga paneli a nośność dachu - co musisz wiedzieć przed montażem
• Montaż na gruncie vs. na dachu - różnice w obciążeniu
• Kiedy wezwać konstruktora? Sygnały ostrzegawcze
• Praktyczne kalkulacje dla typowych instalacji
• Najczęstsze pytania inwestorów

Waga paneli a nośność dachu - co musisz wiedzieć przed montażem

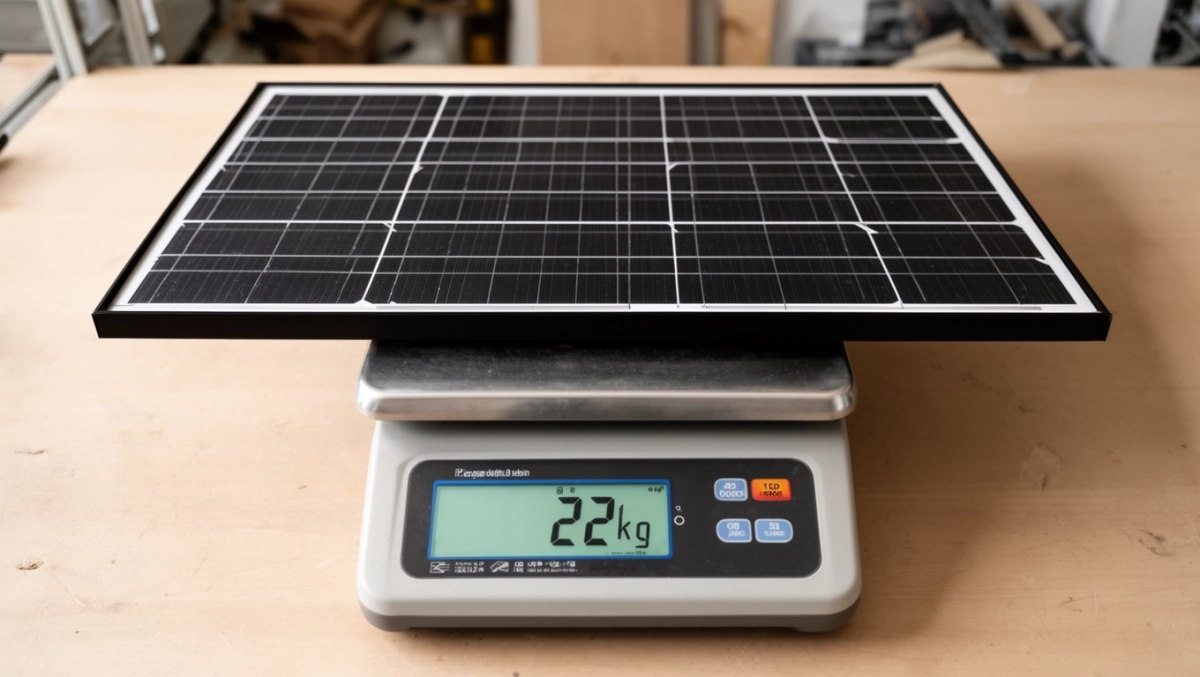

Nowoczesny panel monokrystaliczny o mocy 450 W mierzy około 1722 × 1134 mm i waży średnio 21,5 kg. Grubość modułu wynosi zazwyczaj 30-35 mm, a jego szkielet stanowi rama aluminiowa, która odpowiada za znaczną część masy całkowitej. Pojedyncze ogniwo krzemowe ma bok około 15 cm, a cały moduł składa się z 60 lub 120 half-celli, połączonych taśmami miedzianymi i zatopionych w folii EVA pod warstwą szkła hartowanego o grubości 3,2 mm.

Ten ostatni element ma znaczenie praktyczne: szkło hartowane stanowi nawet 70% masy modułu. Dlatego lżejsze panele wykorzystują szkło o grubości 2,0 mm w połączeniu z folią polimerową na spodniej warstwie, co pozwala obniżyć wagę o 2-3 kg. Rozwiązanie takie stosuje się głównie w modułach bifacjalnych oraz w instalacjach carportowych, gdzie liczy się każdy kilogram.

Typy paneli i ich parametry

Dachówki fotowoltaiczne stanowią osobną kategorię: jeden element waży 11-14 kg, a jeden metr kwadratowy pokrycia generuje około 150-200 W. Przy standardowym dachu 100 m² daje to instalację 15-20 kWp bez dodatkowego obciążenia względem tradycyjnej dachówki ceramicznej, która sama waży 40-60 kg/m². To rozwiązanie ma sens w budynkach zabytkowych lub tam, gdzie konstrukcja nie pozwala na klasyczne moduły.

Przeliczanie mocy na liczbę paneli i powierzchnię

Wzór jest prosty: liczbę paneli obliczasz dzieląc planowaną moc instalacji przez moc pojedynczego modułu. Dla instalacji 6,6 kWp przy panelach 440 W potrzebujesz 15 modułów, co daje powierzchnię około 30 m² (15 × 2 m²). Łączna masa paneli wynosi wtedy 322 kg, a obciążenie powierzchniowe 10,7 kg/m². Dodaj do tego masę konstrukcji montażowej (profile aluminiowe, klemy, śruby) - około 2-3 kg/m² - i uzyskujesz realne obciążenie eksploatacyjne dachu na poziomie 13-14 kg/m².

Norma PN-EN 1991-1-3 definiuje obciążenie śniegiem gruntu w zależności od strefy klimatycznej. W strefie II (większość Polski centralnej) wynosi ono 0,9 kN/m², czyli 92 kg/m². W strefie V (Podhale, Beskidy) wartość ta sięga 1,6 kN/m², czyli ponad 160 kg/m². Dach musi przenieść sumę obciążenia stałego (panele + konstrukcja), obciążenia śniegiem oraz sił ssących wiatru zgodnie z PN-EN 1991-1-4. To właśnie ten ostatni składnik decyduje o liczbie i rozmieszczeniu punktów mocowania.

Checklist nośności dachu przed montażem

• Wiek budynku: konstrukcje sprzed 1990 roku wymagają ekspertyzy
• Typ więźby: krokiew 8 × 16 cm przy rozstawie 80-100 cm to standard
• Kąt nachylenia: 30-40° ułatwia odprowadzanie śniegu i zmniejsza obciążenie
• Stan pokrycia: eternit i dachówka bitumiczna często wymagają wymiany przed PV
• Widoczne ugięcia krokwi: sygnał przekroczenia nośności lub zawilgocenia drewna
• Dostęp do krokwi od strony poddasza: montaż bezpośredni w krokiew jest 30% mocniejszy
• Strefa wiatrowa i śniegowa: sprawdź mapę obciążeń dla swojej gminy
• Istniejące przebicia połaci: kominy, okna dachowe, wywietrzniki
• Możliwość dojazdu ciężkiego sprzętu na etapie montażu
• Certyfikat konstrukcji lub projekt budowlany: archiwum gminy, Powiatowy Inspektor Nadzoru

Montaż na gruncie vs. na dachu - różnice w obciążeniu

Instalacja naziemna eliminuje ryzyko przeciążenia dachu, ale wprowadza inne wymagania. Konstrukcja wolnostojąca z profili stalowych ocynkowanych waży 30-50 kg na jeden moduł, a cały system fundamentowy (wbijane pale lub bloki betonowe) dodaje 15-25 kg na punkt podparcia. Dla instalacji 15 kWp na 35 paneli oznacza to dodatkowe 1,2-1,7 tony stali i fundamentów, rozłożone na powierzchni około 70 m² gruntu.

Grunt pod instalację naziemną musi mieć nośność co najmniej 80 kPa, co wyklucza tereny podmokłe, skarpy nasypowe i grunty organiczne. Nachylenie terenu powyżej 5° wymaga tarasowania lub zastosowania regulowanych stop, a ekspozycja południowa bez zacienienia przez minimum 9:00-15:00 to warunek konieczny dla opłacalności. Instalacja na gruncie sprawdza się przy dużych mocach 15-50 kWp, gdzie dach nie wystarcza lub jego konstrukcja jest zbyt słaba.

Carport jako kompromis

Carport fotowoltaiczny łączy funkcję zadaszenia z produkcją energii. Konstrukcja aluminiowa z panelami bifacjalnymi waży 18-22 kg/m², a cały wiat chroni pojazd przed śniegiem i słońcem. Wymaga fundamentów punktowych na głębokości poniżej strefy przemarzania (1,0-1,4 m) i pozwala na uzyskanie mocy 4-8 kWp przy zadaszeniu dwóch samochodów. To rozwiązanie atrakcyjne wizualnie i funkcjonalnie, choć droższe od klasycznej instalacji dachowej.

Kiedy wezwać konstruktora? Sygnały ostrzegawcze

Projektant konstrukcji jest potrzebny w sytuacjach, gdy nie dysponujesz pełną dokumentacją budowlaną lub gdy parametry dachu odbiegają od typowych. Budynki starsze niż 30 lat, stropy drewniane z widocznymi ugięciami, dachy kryte eternitem lub płytami bitumicznymi bez sztywnego poszycia - to przypadki wymagające obliczeń. Również nietypowe geometrie (lukarny, daszki koszowe, fragmenty o nachyleniu 5-10°) zwiększają złożoność obliczeń wiatrowych.

Konstruktor wykonuje ekspertyzę obejmującą: odkrywkę w połaci dachu, ocenę stanu więźby, obliczenia statyczne z uwzględnieniem strefy wiatrowej i śniegowej, dobór haków montażowych oraz weryfikację rozstawu krokwi. Punkty mocowania rozmieszcza się zwykle co 60-80 cm wzdłuż krokwi, a każdy panel ma 4-6 takich punktów. Hak wkręcany w krokiew przenosi siłę ssącą wiatru na poziomie 0,5-0,8 kN, co wymaga drewna klasy C24 lub wyższej.

Rezerwa konstrukcyjna i normy

Polskie przepisy wymagają 20-30% zapasu nośności względem obciążeń charakterystycznych. Projektant sprawdza dwa stany graniczne: nośności (SGN) i użytkowalności (SGU), przy czym ten drugi obejmuje dopuszczalne ugięcie krokwi nieprzekraczające L/200. W praktyce oznacza to, że dla krokwi o rozpiętości 5 m ugięcie nie może przekroczyć 25 mm pod pełnym obciążeniem.

Norma PN-EN 61215 definiuje wymagania dla modułów fotowoltaicznych, w tym testy obciążenia mechanicznego 2400 Pa przodu i 1600 Pa tyłu. Każdy certyfikowany panel przechodzi te testy w laboratorium TÜV lub Bureau Veritas. Warto sprawdzić kartę katalogową producenta: producenci premium publikują pełne dane mechaniczne, w tym nośność ramy i moment obrotowy śrub montażowych. ? Liczba: na rynku polskim w 2024 roku ponad 90% instalacji domowych opiera się na modułach o wadze 20-24 kg i mocy 410-450 W, co odzwierciedla standard TIER 1.

Praktyczne kalkulacje dla typowych instalacji

Instalacja 6,6 kWp (15 paneli × 440 W): łączna masa paneli wynosi 322 kg, konstrukcja montażowa dodaje 60 kg, dach eksploatacyjny pracuje z obciążeniem 12,7 kg/m² na powierzchni 30 m². Przy dachu o kącie 35° w strefie wiatrowej II i śniegowej II zapas konstrukcyjny wynosi 180% - montaż bez ekspertyzy jest bezpieczny.

Instalacja 10 kWp (23 panele × 440 W): 494 kg paneli plus 90 kg konstrukcji, łącznie 584 kg na powierzchni 46 m², co daje 12,7 kg/m². Jednak w strefie śniegowej III (okolice Zakopanego, Suwałk) obciążenie śniegiem sięga 140 kg/m² i zapas spada do 95%, co wymaga weryfikacji przez konstruktora.

Instalacja naziemna 15 kWp (34 panele × 440 W): 731 kg paneli plus 1020 kg konstrukcji stalowej i fundamentów, łączna masa systemu 1751 kg. Rozkład obciążenia na 8 punktów fundamentowych oznacza 219 kg na punkt, co przy gruncie nośności 100 kPa nie stanowi problemu. Jednakże koszt konstrukcji naziemnej sięga 160-220 PLN/m², a czas zwrotu wydłuża się o 1-2 lata względem instalacji dachowej.

Najczęstsze pytania inwestorów

Czy stare dachy wytrzymują panele? Konstrukcje z lat 70. i 80. projektowano z rezerwą 1,5-2,0 kN/m², co pozwala na montaż PV w większości przypadków. Kluczowy jest stan drewna i brak zawilgoceń. Konstruktor zweryfikuje to w 2-3 godziny.

Ile waży jeden panel fotowoltaiczny 450 W? Waha się od 21 do 23 kg, zależnie od producenta i konstrukcji (szkło-szkło vs. szkło-folia). Najlżejsze moduły bifacjalne double glass ważą 24 kg, ale oferują wyższą sprawność.

Waga panelu PV na m² wynosi średnio 11,5 kg, ale w przeliczeniu na metr kwadratowy dachu (z uwzględnieniem odstępów) wartość rośnie do 13-18 kg/m².

Czy panele obciążają dach bardziej niż śnieg? W strefie śniegowej II obciążenie śniegiem (92 kg/m²) jest 7-krotnie wyższe niż masa paneli. Dach, który wytrzymuje zimę, przeniesie również fotowoltaikę - pod warunkiem prawidłowego montażu.

Jaki jest najlżejszy panel na rynku? Moduły HJT (heterojunction) o mocy 430 W ważą około 19 kg dzięki cieńszemu szkle i ramie z aluminium 35 mm. To technologia premium, droższa o 15-20% od klasycznych modułów PERC.

Decyzja o montażu paneli nie powinna opierać się wyłącznie na wadze pojedynczego modułu. Istotne są: nośność dachu, strefa klimatyczna, typ pokrycia i dostęp do krokwi. Waga paneli fotowoltaicznych rozkłada się na 30-40 m² dachu jako obciążenie 13-18 kg/m², co mieści się w rezerwach typowej konstrukcji z lat 80. i nowszych. Jednakże bez ekspertyzy nie warto ryzykować: 600-1500 PLN za opinię konstruktora to niewielki koszt przy inwestycji rzędu 30-50 tys. PLN.

Przed podpisaniem umowy poproś wykonawcę o trzy dokumenty: projekt rozmieszczenia paneli z obliczeniami obciążeń, kartę katalogową modułów oraz schemat konstrukcji montażowej z dobranymi hakami. Jeśli którykolwiek element budzi wątpliwości, zleć niezależną weryfikację. Dobry instalator nie będzie miał nic przeciwko takiej kontroli.

Źródła danych i norm: PN-EN 1991-1-3 (obciążenie śniegiem), PN-EN 1991-1-4 (obciążenie wiatrem), PN-EN 61215 (wymagania dla modułów PV), mapy stref klimatycznych Instytutu Meteorologii i Gospodarki Wodnej (imgw.pl), katalogi producentów modułów (dane mechaniczne 2024-2025), certyfikaty TÜV Rheinland i Bureau Veritas dla modułów fotowoltaicznych.
