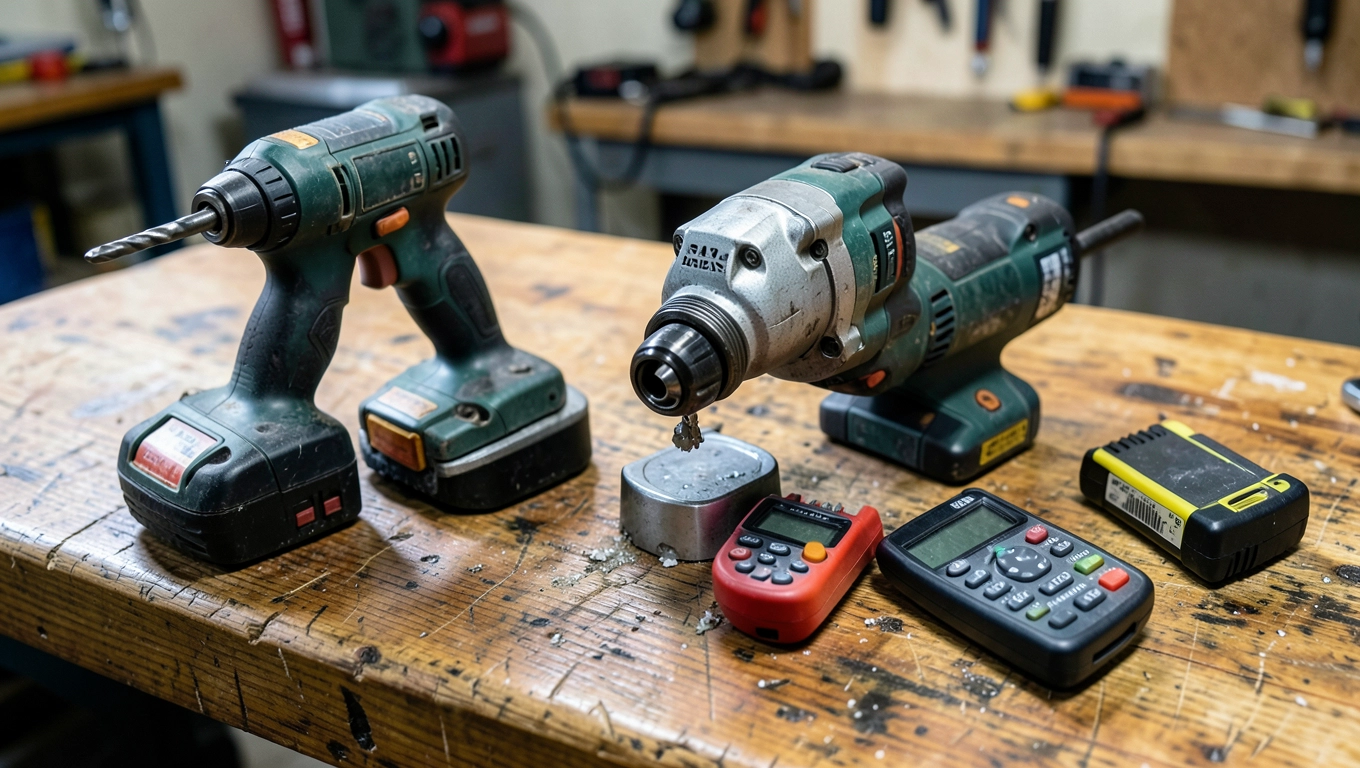

Testowanie elektronarzędzi – normy, procedury i bezpieczeństwo

Elektronarzędzie, które nie przeszło rzetelnej weryfikacji, to nie tylko potencjalna strata finansowa to realne zagrożenie dla zdrowia osoby, która trzyma je w dłoniach. Świadomość tego faktu rośnie szybciej niż kiedykolwiek, bo inspektorzy pracy i audytorzy wewnętrzni coraz częściej sięgają po szczegółowe protokoły zamiast ograniczać się do wzrokowej oceny stanu urządzenia. Testowanie elektronarzędzi rządzi się własną, dość precyzyjną logiką logiką, której nie sposób zastąpić zdrowym rozsądkiem ani wieloletnim stażem bez formalnego przeszkolenia. A stawką jest nie tylko znak CE na obudowie, lecz zdolność narzędzia do bezpiecznej pracy po setkach godzin realnego użytkowania, w warunkach, których nikt w pełni nie przewiduje.

• Normy i przepisy dotyczące testowania elektronarzędzi
• Przygotowanie elektronarzędzi do badania
• Metody pomiarowe i kryteria oceny
• Dokumentacja i certyfikacja wyników testów
• Koszty i terminy przeglądów okresowych
• Pytania i odpowiedzi dotyczące testowania elektronarzędzi

Normy i przepisy dotyczące testowania elektronarzędzi

Fundamentem każdego procesu weryfikacji bezpieczeństwa urządzeń elektrycznych są normy zharmonizowane z dyrektywą niskonapięciową LVD (2014/35/UE) oraz dyrektywą maszynową 2006/42/WE. Dla przenośnych elektronarzędzi ręcznych podstawowym dokumentem pozostaje seria EN 62841 (dawna IEC 60745), która zastąpiła wcześniejsze normy i precyzuje wymagania dla klas narzędzi od wiertarek przez szlifierki po pilarki. Każda kategoria produktu ma własny arkusz szczegółowy; nie wystarczy więc znać wymogi ogólne, trzeba sięgnąć po normy szczegółowe odpowiednie dla konkretnego typu urządzenia.

Polska implementacja tych norm oznaczana jako PN-EN nie różni się treścią od europejskiego oryginału, ale jej obowiązywanie w krajowych laboratoriach badawczych opiera się dodatkowo na rozporządzeniu Ministra Rodziny, Pracy i Polityki Społecznej w sprawie bezpieczeństwa i higieny pracy przy obsłudze elektronarzędzi. Pracodawca ma obowiązek zapewnienia sprawności technicznej narzędzi, co w praktyce oznacza cykliczne przeglądy potwierdzane dokumentacją. Brak takiej dokumentacji podczas kontroli PIP skutkuje mandatem, a w przypadku wypadku potencjalną odpowiedzialnością karną.

Dla narzędzi zasilanych akumulatorowo obowiązują dodatkowe wymagania wynikające z dyrektywy RoHS II oraz rozporządzenia o bateriach. Pomiary bezpieczeństwa elektrycznego muszą tu uwzględniać zarówno obwód główny, jak i układ ładowania bo właśnie tu najczęściej dochodzi do uszkodzeń izolacji. Norma EN 62841-1 definiuje m.in. minimalne wartości rezystancji izolacji oraz dopuszczalne poziomy prądu upływu, które należy weryfikować przy każdym przeglądzie okresowym.

Odrębną kategorię stanowią narzędzia stacjonarne i przenośne o masie przekraczającej 10 kg, dla których zastosowanie mają normy z grupy EN 62841-3. Testowanie elektronarzędzi tej klasy wymaga odmiennego podejścia do oceny mechanicznej w szczególności analizy sił reakcji i momentów skręcających przenoszonych na operatora. Komisja Europejska regularnie aktualizuje wykaz norm zharmonizowanych publikowany w Dzienniku Urzędowym UE, co oznacza, że laboratorium musi śledzić te zmiany z minimum rocznym wyprzedzeniem, zanim norma stanie się obligatoryjna.

Rozporządzenie w sprawie środków ochrony indywidualnej i normy EN ISO 11684 dotyczące oznakowania ostrzegawczego są często pomijanym elementem audytów, tymczasem brak właściwych piktogramów na urządzeniu może skutkować zatrzymaniem produktu na rynku przez organy nadzoru. Każda znacząca modyfikacja konstrukcyjna choćby wymiana obudowy na komponent od innego dostawcy formalnie uruchamia obowiązek ponownej oceny zgodności, bo zmiana materiału może alterować parametry ochrony przeciwporażeniowej.

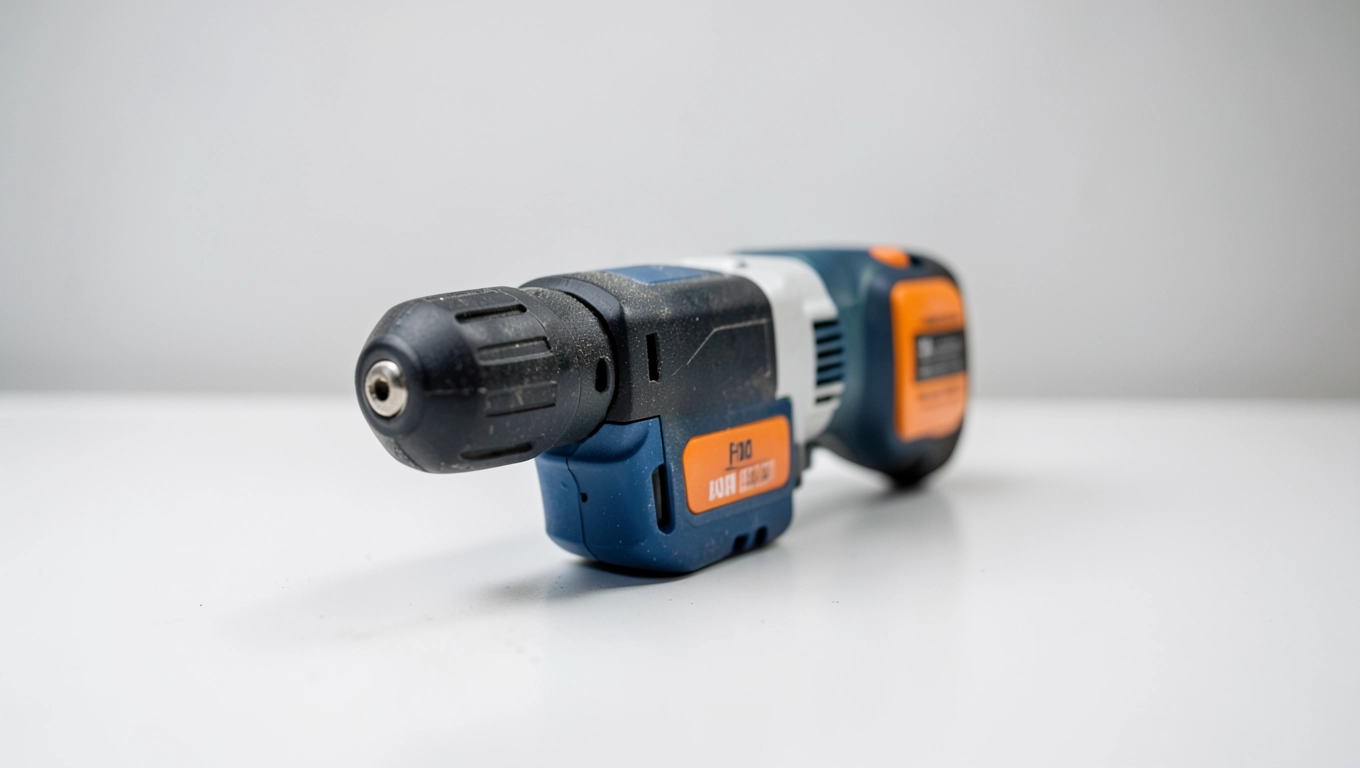

Przygotowanie elektronarzędzi do badania

Decydująca część wyników pomiarowych zależy nie od samej aparatury laboratoryjnej, lecz od stanu, w jakim urządzenie trafia na stanowisko testowe. Elektronarzędzie zanieczyszczone trocinami, pyłem metalowym lub olejem może fałszować wyniki pomiaru rezystancji izolacji nawet o kilka rzędów wielkości pył węglowy z tarczy szlifierskiej jest przewodzący i przy wilgotności powyżej 60% potrafi obniżyć rezystancję izolacji do wartości poniżej progu alarmowego, choć sam uzwojnik silnika pozostaje nienaruszony. Dlatego przed każdą serią badań urządzenie należy dokładnie oczyścić i osuszyć zgodnie z procedurą opisaną w normie EN 62841-1, punkt 8.14.

Kondycjonowanie termiczne to krok, który w pośpiechu często pomijają warsztaty nieposiadające akredytacji. Norma wymaga, by elektronarzędzie przed badaniem przebywało przez minimum 4 godziny w temperaturze otoczenia mieszczącej się w przedziale 15-35°C przy wilgotności względnej 45-75%. Pominięcie tego etapu może skutkować wynikami niereprezentującymi rzeczywistych właściwości izolacji w warunkach eksploatacyjnych, bo absorpcja wilgoci przez materiały izolacyjne przebiega wolno i wymaga czasu do osiągnięcia równowagi.

Przed rozpoczęciem pomiarów elektrycznych technik powinien przeprowadzić oględziny wizualne według listy kontrolnej obejmującej stan przewodu zasilającego (szczególnie w miejscach przejść przez obudowę, gdzie mechaniczne zmęczenie materiału ujawnia się najwcześniej), integralność wtyczki, stan węgli szczotkowych w silnikach komutatorowych oraz kompletność osłon ruchomych. Uszkodzenie pancerza przewodu długości nawet 2 cm jest wystarczającym powodem do odłożenia narzędzia z eksploatacji nie jako formalność, lecz dlatego, że właśnie w tym miejscu żyły miedziane doznają mikrouszkodzeń zwiększających rezystancję i ryzyko przebicia.

Narzędzia akumulatorowe wymagają naładowania pakietu do poziomu 100% SOC (State of Charge) przed przystąpieniem do testów obciążeniowych, a następnie wykonania przynajmniej jednego cyklu rozładowania zgodnie z procedurą zalecaną przez normę EN 62841-1 załącznik D. Tylko przy pełnym naładowaniu można wiarygodnie zmierzyć maksymalny prąd rozruchowy i sprawdzić zachowanie zabezpieczeń elektronicznych pod obciążeniem szczytowym. Testowanie przy częściowym naładowaniu zaniża wyniki w sposób systematyczny i nie daje rzeczywistego obrazu charakterystyki prądowej urządzenia.

Dokumentacja stanu wyjściowego urządzenia zdjęcia, numer seryjny, data produkcji, ewentualne wcześniejsze naprawy powinna trafić do protokołu zanim cokolwiek zostanie zmierzone. Ten wymóg wynika nie tylko z dobrych praktyk laboratoryjnych, lecz ma konkretne znaczenie prawne: w przypadku sporu o przyczynę awarii lub wypadku protokół z oględzin wstępnych stanowi dowód w postępowaniu wyjaśniającym.

Metody pomiarowe i kryteria oceny

Badania elektryczne

Pomiar rezystancji izolacji przeprowadza się napięciem stałym 500 V DC dla narzędzi klasy I (z uziemieniem ochronnym) oraz 500 V DC lub 1000 V DC dla klasy II (z podwójną izolacją), przy czym czas przyłożenia napięcia wynosi standardowo 60 sekund, a wynik odczytuje się po 1 minucie stabilizacji właśnie dlatego krótsze pomiary dają zawyżone wskazania, bo absorpcja ładunku przez materiał dielektryczny nie zdążyła jeszcze osiągnąć plateau. Minimalna akceptowana wartość wynosi 1 MΩ dla klasy I i 2 MΩ dla klasy II, choć urządzenia nowe powinny przekraczać te progi o co najmniej rząd wielkości.

Próba wytrzymałości elektrycznej (hipot test) polega na przyłożeniu napięcia przemiennego 1000 V + 2× napięcie znamionowe przez 1 minutę między obwodami pod napięciem a obudową dostępną dla użytkownika. Celem nie jest zniszczenie izolacji, lecz wymuszenie ujawnienia się ukrytych defektów materiałowych mikropęknięć, delaminacji, wtrąceń przewodzących które przy napięciu roboczym nie dają żadnych objawów, a pod napięciem próbnym powodują przebicie wykrywalne przez aparaturę. Badanie to jest obligatoryjne zarówno dla nowych narzędzi w ramach certyfikacji typowej, jak i po każdej naprawie dotyczącej obwodów elektrycznych.

Prąd upływu mierzy się przy nominalnym napięciu zasilania metodą sieci pomiarowej zgodnej z normą IEC 60990 bo wartość prądu płynącego przez impedancję ciała ludzkiego zależy od ścieżki, której sama sieć jest analogiem elektrycznym. Dopuszczalny poziom wynosi 0,75 mA dla narzędzi klasy I i 0,25 mA dla klasy II w normalnych warunkach pracy. Przekroczenie tych wartości, nawet przy prawidłowej rezystancji izolacji, wskazuje na uszkodzenie filtru przeciwzakłóceniowego lub upływ pojemnościowy przez układ elektroniki sterującej.

Badania mechaniczne i eksploatacyjne

Testowanie elektronarzędzi pod kątem parametrów mechanicznych obejmuje pomiar prędkości obrotowej biegu jałowego i pod obciążeniem, momentu obrotowego na wale oraz siły uciągu dla narzędzi liniowych. Prędkość biegu jałowego mierzy się tachometrem optycznym lub magnetycznym po 5 minutach nagrzewania urządzenia komutatorowe mają charakterystykę prędkościową silnie zależną od temperatury uzwojeń, co oznacza, że pomiar „na zimno" może zawyżać wynik nawet o 8-12% w stosunku do wartości ustabilizowanej.

Ocena hałasu emitowanego przez elektronarzędzie przebiega według normy EN ISO 3746 w komorze półbezechowej lub metodą intensymetrii akustycznej. Równoważny poziom mocy akustycznej LWA musi być deklarowany przez producenta i podany w instrukcji obsługi jest to wymóg dyrektywy o emisji hałasu 2000/14/WE, nie zalecenie. Wartość LWA powyżej 85 dB(A) automatycznie nakłada na pracodawcę obowiązek zapewnienia operatorom środków ochrony słuchu.

Wibracje przenoszone na układ ręka-ramię mierzy się akcelerometrem triaksjalnym montowanym na uchwycie narzędzia zgodnie z normą EN ISO 5349-1. Wynik wyrażony jako wartość skuteczna przyśpieszenia ah,w determinuje maksymalny dzienny czas ekspozycji operatora przy ah,w równym 5 m/s² dzienny limit ekspozycji EAV (Exposure Action Value) wynosi zaledwie 2 godziny pracy ciągłej. To liczba, która zmienia decyzje o doborze narzędzi na placach budowy znacznie skuteczniej niż ogólnikowe opisy w folderach produktowych.

Testy trwałości i żywotności prowadzone w warunkach laboratoryjnych polegają na cyklicznym obciążaniu narzędzia przy znamionowym momencie przez określoną normą liczbę cykli zwykle od 500 do 5000 w zależności od klasy urządzenia a następnie ponownym wykonaniu pełnego zestawu pomiarów elektrycznych i mechanicznych. Przyrost prądu pobieranego o więcej niż 15% i spadek prędkości obrotowej o więcej niż 10% w stosunku do wartości wyjściowych stanowią kryterium dyskwalifikujące, bo sygnalizują postępujące zużycie łożysk lub degradację uzwojeń.

Testy środowiskowe uzupełniają obraz trwałości stopień ochrony obudowy IP sprawdza się metodą natrysku wodą lub zanurzenia zgodnie z normą IEC 60529. Dla narzędzi deklarujących IP54 oznacza to 5 minut ekspozycji na strumień wody ze wszystkich kierunków przy przepływie 12,5 l/min, a następnie weryfikację, czy wilgoć nie przedostała się do przestrzeni pod napięciem. Narzędzie, które zdało test na hali produkcyjnej kilka lat temu, nie musi go zdać ponownie, jeśli uszczelki uległy degradacji termicznej lub mechanicznej.

Dokumentacja i certyfikacja wyników testów

Protokół badania elektronarzędzia to dokument, który musi bronić się sam bez ustnych wyjaśnień technika, który go sporządził, bez możliwości uzupełnienia po fakcie. Dobrze skonstruowany protokół zawiera datę i godzinę każdego pomiaru, identyfikację urządzenia pomiarowego wraz z numerem świadectwa kalibracji, warunki środowiskowe panujące podczas badania, zmierzone wartości zestawione z wartościami granicznymi normy oraz jednoznaczne orzeczenie o zdolności urządzenia do dalszej eksploatacji. Brak choćby jednego z tych elementów może podważyć wartość dowodową dokumentu w przypadku kontroli zewnętrznej lub postępowania powypadkowego.

Aparatura pomiarowa używana do badań musi posiadać aktualną kalibrację traceable do krajowego wzorca w Polsce prowadzonego przez Główny Urząd Miar. Kalibracja miernika izolacji co 12 miesięcy to nie biurokratyczny obowiązek, lecz konieczność wynikająca z dryftu komponentów rezystywnych w układach pomiarowych: po roku bez weryfikacji wskazanie może odbiegać od wartości rzeczywistej o ±5%, co przy pomiarze bliskim wartości granicznej zmienia ocenę z „sprawny" na „do wycofania" lub odwrotnie.

Certyfikacja typowa przeprowadzana przez jednostkę notyfikowaną kończy się wydaniem certyfikatu badania WE, który producent wpisuje do deklaracji zgodności UE. Sam certyfikat ma ograniczoną ważność zazwyczaj 5 lat, pod warunkiem że producent nie wprowadza zmian do projektu. Każda modyfikacja, nawet zmiana źródła zaopatrzenia w kondensatory filtrujące, wymaga pisemnego powiadomienia jednostki certyfikującej i oceny, czy zmiana ma charakter istotny w rozumieniu dyrektywy. Procedura brzmi formalnie, ale chroni obie strony przed sytuacją, w której narzędzie z certyfikatem traci bezpieczne właściwości przez pozornie banalną zmianę komponentu.

Dokumentacja przeglądów okresowych prowadzona przez pracodawcę różni się zakresem od certyfikacji typowej nie wymaga jednostki notyfikowanej, ale musi spełniać wymagania normy PN-HD 60364-6 dotyczącej sprawdzania instalacji elektrycznych oraz wytycznych właściwego organu nadzoru. Odstęp między przeglądami ustalany jest w oparciu o ocenę ryzyka, intensywność eksploatacji i warunki środowiskowe nie istnieje jeden uniwersalny interwał obowiązujący wszystkie elektronarzędzia.

Ścieżka audytu (audit trail) musi obejmować cały cykl życia dokumentacji badania: od zlecenia przez wyniki pomiarów po decyzję o dopuszczeniu lub wycofaniu narzędzia z użycia. Systemy zarządzania dokumentacją w akredytowanych laboratoriach pracują dziś z elektronicznymi dziennikami pomiarów synchronizowanymi z harmonogramem kalibracji aparatury bo błąd ludzki przy ręcznym przepisywaniu wyników odpowiada za nieproporcjonalnie dużą część niezgodności wykrywanych podczas audytów zewnętrznych jednostek akredytujących.

Koszty i terminy przeglądów okresowych

Koszt jednostkowego przeglądu elektronarzędzia w akredytowanym laboratorium zależy od trzech zmiennych: złożoności urządzenia, zakresu wymaganych pomiarów oraz liczby narzędzi w serii. Dla prostego elektronarzędzia klasy I wiertarki lub szlifierki kątowej pełny przegląd obejmujący oględziny, pomiar rezystancji izolacji, próbę wytrzymałości elektrycznej i prąd upływu kosztuje zwykle od 40 do 90 złotych netto przy zamówieniu jednostkowym. Przy serii 50 urządzeń cena schodzi poniżej 30 złotych za sztukę, bo koszty stałe stanowiska pomiarowego rozkładają się na większą liczbę badań.

Narzędzia akumulatorowe z zaawansowaną elektroniką zarządzania energią generują wyższe koszty badania od 80 do 150 złotych za sztukę bo pomiary muszą objąć zarówno obwód silnika, jak i układ BMS (Battery Management System), a procedura kondycjonowania akumulatora wydłuża łączny czas testu o 2-4 godziny. Testowanie elektronarzędzi o masie przekraczającej 10 kg, zaliczanych do klasy urządzeń przenośnych ciężkich, wymaga dodatkowo specjalistycznego stanowiska obciążeniowego, co wpływa na cenę zwykle 150-250 złotych za urządzenie.

Interwał przeglądów zależy od warunków eksploatacji, nie od kalendarza. Przy pracy w środowisku zapylonym, wilgotnym lub z narażeniem na wibracje norm EN 62841 zaleca skrócenie cyklu przeglądowego do 3-6 miesięcy, podczas gdy narzędzia używane sporadycznie w suchych pomieszczeniach biurowych mogą bezpiecznie przejść przegląd raz w roku. Decyzję tę formalnie podejmuje pracodawca lub wyznaczony przez niego specjalista ds. BHP na podstawie pisemnej oceny ryzyka nie może być ona wyłącznie intuicyjna.

Nieprzestrzeganie terminów przeglądów generuje koszty, które wielokrotnie przewyższają cenę samego badania. Wypadek przy pracy wywołany awarią elektronarzędzia bez ważnego przeglądu oznacza dla pracodawcy: postępowanie PIP, potencjalną odpowiedzialność regresową ZUS za koszty leczenia poszkodowanego, wzrost składki wypadkowej oraz w skrajnych przypadkach postępowanie karne z art. 220 Kodeksu karnego. Zlecona raz na pół roku weryfikacja za 50 złotych od narzędzia to jeden z niewielu przypadków, gdzie relacja kosztu do ryzyka jest absolutnie czytelna.

Harmonogram przeglądów dla floty kilkudziesięciu elektronarzędzi najrozsądniej prowadzić w oparciu o system etykiet z datą następnego badania naklejanych bezpośrednio na obudowę urządzenia mechanizm jest prosty: etykieta zmienia kolor lub traci adhezję po upływie terminu, co eliminuje możliwość „przeoczenia" narzędzia w magazynie. Analogiczne rozwiązanie stosują certyfikowane laboratoria dla własnej aparatury pomiarowej i sprawdza się tam od lat jako filtr pierwszej linii przed bardziej wymagającym audytem wewnętrznym.

Kompleksowe testowanie elektronarzędzi to system naczyń połączonych prawidłowe przygotowanie urządzenia warunkuje wiarygodność pomiarów, wiarygodność pomiarów decyduje o wartości dokumentacji, a dokumentacja wyznacza granicę między odpowiedzialnością poniesioną zawczasu a tą, która spada na firmę po fakcie. Laboratorium, które rozumie tę sekwencję i potrafi ją przekuć w spójną procedurę, dostarcza nie tylko wyników pomiarów dostarcza pewności, że narzędzie w rękach operatora nie stanie się źródłem krzywdy.
