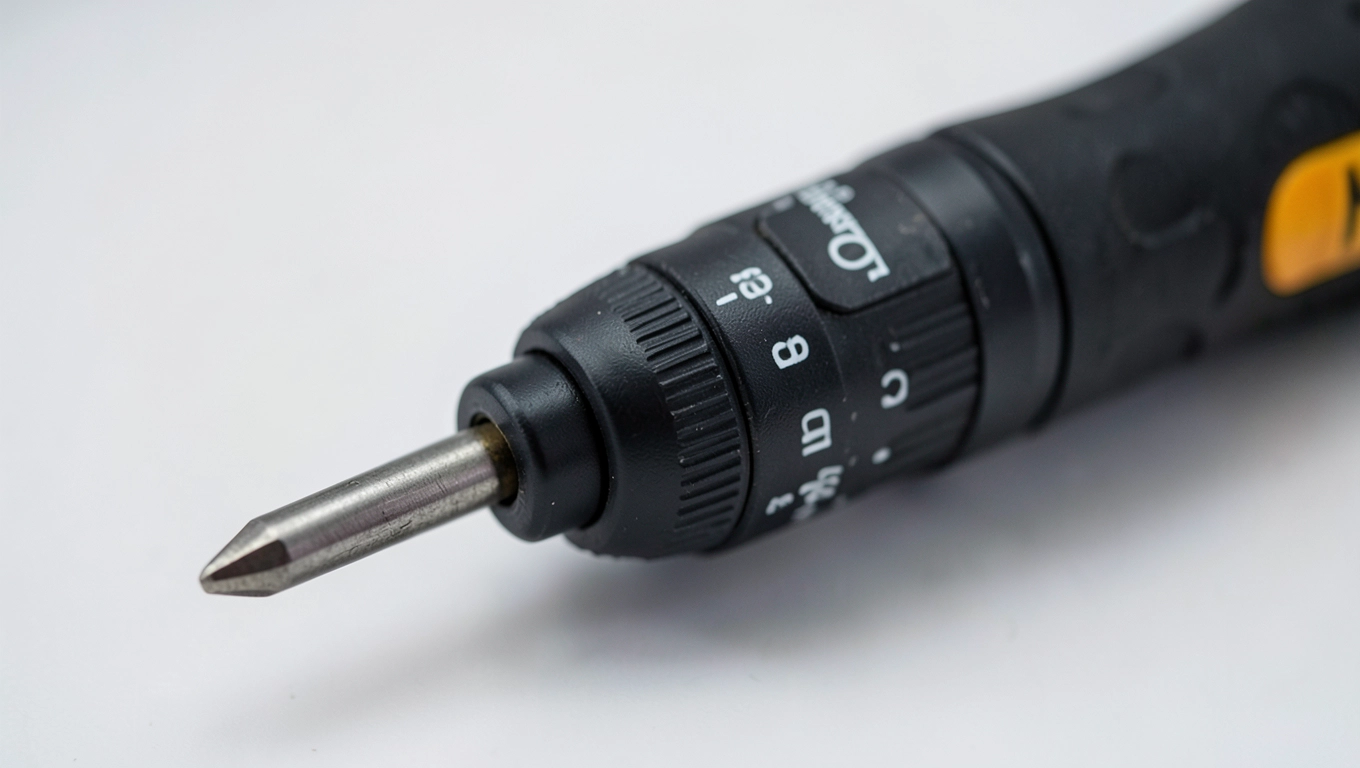

Wkrętak dynamometryczny dla elektryka – jak wybrać i nie przepłacić

Trzeszczenie izolacji pod zaciskiem, pęknięty plastik złączki, ledwo trzymający się przewód w rozdzielni to klasyczne ślady pracy narzędziem, które nie kontroluje momentu dokręcania. Śrubokręt dynamometryczny dla elektryka eliminuje te problemy, bo zatrzymuje się dokładnie w momencie, gdy śruba osiąga zadany nacisk, niezależnie od tego, jak mocno operator ciągnie za rękojeść. Różnica między dobrze dokręconą szyną DIN a luźną listwą N to często kwestia ułamków niutonometra, które decydują o przegrzewaniu styku i żywotności całej instalacji.

• Czym różni się śrubokręt dynamometryczny dla elektryka od zwykłego śrubokręta
• Jak dobrać zakres momentu do instalacji elektrycznej
• Wkrętak dynamometryczny VDE 1000V do pracy pod napięciem
• Najczęstsze błędy przy wyborze i użytkowaniu wkrętaka dynamometrycznego
• Segmenty cenowe i na co realnie wpływa cena
• Kalibracja kiedy, gdzie i ile kosztuje
• Wkrętak dynamometryczny zestaw co powinien zawierać
• Wkrętak dynamometryczny z certyfikatem kiedy naprawdę jest potrzebny
• Kiedy śrubokręt dynamometryczny dla elektryka nie wystarczy
• Praktyczna checklista przed zakupem
• Najczęstsze pytania elektryków
• Dane i normy

Czym różni się śrubokręt dynamometryczny dla elektryka od zwykłego śrubokręta

Zwykły śrubokręt przekazuje na łeb śruby wszystko, co wygeneruje ręka od 0,5 do nawet 8 Nm przy mocniejszym pociągnięciu. To ogromny rozrzut, który w instalacjach elektrycznych kończy się albo zbyt luźnym stykiem (grzanie, iskrzenie), albo urwanym gwintem w tworzywie. Moment obrotowy w takim narzędziu zależy wyłącznie od siły mięśni i dźwigni, więc powtarzalność praktycznie nie istnieje.

Śrubokręt dynamometryczny działa na zupełnie innej zasadzie mechanicznej. Wewnątrz rękojeści znajduje się sprzęgło przeciążeniowe najczęściej sprężyna śrubowa o regulowanym nacisku, która po osiągnięciu ustawionego momentu wyślizguje się, powodując charakterystyczne kliknięcie i natychmiastowe odłączenie napędu od bitu. Operator czuje to zarówno słuchem, jak i przez nagły zanik oporu w dłoni, co stanowi sygnał do przerwania obrotu.

Skala umieszczona na rękojeści pozwala ustawić żądaną wartość z dokładnością zależną od rozdzielczości w modelach precyzyjnych działka elementarna wynosi 0,01 Nm, w standardowych 0,05 Nm. Większość zakresów roboczych dla elektryków mieści się między 0,5 a 5 Nm, choć przy dokręcaniu większych złączek czy obejm kablowych przydatny bywa zakres do 10-12 Nm. Uchwyt bitów 1/4" HEX to standard branżowy, kompatybilny z całą gamą końcówek Torx, Phillips, płaskich czy imbusowych.

Jednostki, które elektryk spotyka najczęściej, to Nm (niutonometr) oraz cNm (centyniutonometr = 0,01 Nm). Przy pracy z listwami zaciskowymi typu WAGO 221 czy Phoenix UT4 producent podaje moment w Nm, zwykle w przedziale 0,4-0,8 Nm. Przekroczenie tej wartości o 50% w tworzywie sztucznym powoduje mikrootrzepywanie gwintu, które po kilku cyklach grzania i chłodzenia skutkuje poluzowaniem połączenia.

Jak dobrać zakres momentu do instalacji elektrycznej

Większość producentów osprzętu elektroinstalacyjnego podaje moment dokręcania w dokumentacji technicznej. Wartości dla typowych elementów rozdzielni mieszczą się w dość wąskim przedziale: złączki szynowe 0,6-1,2 Nm, zaciski przewodów ochronnych 2,0-3,0 Nm, śruby obudów rozdzielnic 1,5-2,5 Nm, przewody fazowe w rozłącznikach 3,0-4,5 Nm. Śrubokręt dynamometryczny do elektroniki i rozdzielnic powinien więc pokrywać zakres minimum 0,4-5 Nm.

Reguła praktyczna mówi, że najczęściej używana wartość momentu powinna przypadać na środek lub nieco powyżej środka skali narzędzia. Jeśli typowy moment wynosi 2 Nm, optymalny zakres roboczy to 0,5-5 Nm, a nie 1-10 Nm. Powód czysto mechaniczny sprężyna w sprzęgle ma największą powtarzalność w środkowej części ugięcia, gdzie siła rośnie liniowo z ugięciem, a nie na krańcach zakresu, gdzie luzy i tarcie zaczynają zniekształcać wynik.

Przy pracy z zaciskami WAGO 221 (moment 0,4 Nm) czy Phoenix UT4 (0,6 Nm) konieczna bywa skala z działką 0,01 Nm. Tutaj sprawdzają się wkrętaki dynamometryczne z certyfikatem kalibracji, które przy deklarowanej dokładności ±4% dla skali 0,4 Nm dają błąd rzędu ±0,016 Nm mniejszy niż jeden stopień obrotu śruby. To wystarczające, by nie przekroczyć granicy plastyczności tworzywa.

Elektryk, który wykonuje zarówno prace w rozdzielniach, jak i przy montażu osprzętu (gniazda 230 V, łączniki), powinien szukać modeli dwuzakresowych lub z wymiennymi modułami kalibracyjnymi. Rozwiązanie takie pozwala jednym narzędziem obsłużyć zakres 0,1-1,5 Nm (osprzęt podtynkowy) oraz 1,5-8 Nm (szyny, obudowy), bez konieczności kupowania dwóch oddzielnych wkrętaków.

Wartość momentu podana przez producenta osprzętu (karta katalogowa, instrukcja montażu) zawsze ma pierwszeństwo przed uniwersalnymi tabelami. Producenci zmieniają receptury tworzyw, a wraz z nimi wytrzymałość gwintu.

Wkrętak dynamometryczny VDE 1000V do pracy pod napięciem

Norma IEC 60900 (wdrożona w Polsce jako PN-EN 60900) określa wymagania dla narzędzi ręcznych używanych pod napięciem do 1000 V prądu przemiennego i 1500 V prądu stałego. Wkrętak dynamometryczny VDE 1000V to nie zwykły śrubokręt z plastikową rękojeścią to narzędzie, w którym każda warstwa izolacji przechodzi test dielektryczny przy 10 kV, a każdy element metalowy oddzielony jest od dłoni podwójną barierą izolacyjną.

Certyfikat VDE (Verband der Elektrotechnik) przyznawany jest dopiero po badaniach w akredytowanym laboratorium, obejmujących test napięciowy, próbę udaru, test przyczepności izolacji oraz badanie odporności na starzenie termiczne i mechaniczne. Oznaczenie 1000V AC wytłoczone na rękojeści oraz znak błyskawicy w trójkącie ostrzegawczym potwierdzają zgodność z normą.

W praktyce izolowany śrubokręt dynamometryczny różni się od standardowego jeszcze jednym detalem mechanizm sprzęgła umieszczony jest za izolowaną barierą, a napęd przenoszony jest przez izolowany trzpień. Dzięki temu nawet przy uszkodzeniu bitu operator nie ma kontaktu z metalem pod napięciem. Wiele modeli ma dodatkowo ogranicznik głębokości, który fizycznie zapobiega wsunięciu się bitu pod palec.

Elektryk pracujący przy rozdzielniach głównych, szafach sterowniczych czy instalacjach fotowoltaicznych powinien bezwzględnie wybierać narzędzia z certyfikatem VDE. Używanie zwykłego śrubokręta dynamometrycznego w pobliżu odsłoniętych szyn fazowych to ryzyko zwarcia łukowego, które przy napięciu 400 V i prądzie zwarciowym 6 kA kończy się poważnymi poparzeniami.

Izolacja VDE chroni przed dotykiem bezpośrednim tylko wtedy, gdy jest nieuszkodzona. Upuszczenie narzędzia, pęknięcie rękojeści, kontakt z rozpuszczalnikiem każde z tych zdarzeń wymaga wycofania narzędzia z eksploatacji i ponownego badania w serwisie.

Najczęstsze błędy przy wyborze i użytkowaniu wkrętaka dynamometrycznego

Kupowanie narzędzia „na zapas" z najszerszym zakresem to klasyczny błąd. Skala 0,1-20 Nm przy działce 0,5 Nm oznacza, że ustawienie 2 Nm wymaga szacowania pozycji pokrętła „gdzieś między kreskami", a błąd sięga ±20%. Precyzja rozdzielcza spada dramatycznie na krańcach zakresu, bo sprężyna sprzęgła pracuje wtedy w obszarze nieliniowym.

Drugim błędem jest rezygnacja z kalibracji po kilku latach użytkowania. Mechanizm sprężynowy z czasem traci swoje parametry zmęczenie materiału, osadzanie się brudu, zużycie powierzchni stykowych. Norma ISO 6789-1 (PN-EN ISO 6789) zaleca kalibrację po każdych 5000 cykli lub co 12 miesięcy, w zależności od intensywności eksploatacji. Koszt takiej usługi wynosi zwykle 50-120 zł i obejmuje ustawienie w 5-10 punktach pomiarowych w akredytowanym laboratorium.

Używanie momentu ustawionego na samym końcu zakresu skali to kolejna pułapka. Mechanizm sprzęgłowy ma tam największe tolerancje, a ryzyko przekroczenia rzeczywistego momentu ponad deklarowaną wartość sięga 8-10%. Bezpieczna praktyka to ustawianie momentu roboczego w środkowych 60% zakresu skali.

Stosowanie przypadkowych bitów z marketu zamiast dedykowanych końcówek to błąd, który ujawnia się po kilku tygodniach. Bit o twardości poniżej 58 HRC pod obciążeniem momentowym odkształca się, profil się zaokrągla, a łeb śruby zaczyna się niszczyć. Profesjonalne bity do wkrętaków dynamometrycznych mają twardość 60-62 HRC i są wykonane ze stali S2 lub chromowo-wanadowej, co gwarantuje zachowanie profilu przy wielu tysiącach cykli.

Raz na kwartał warto wykonać prosty test kontrolny: dokręcić śrubę M6 w kawałku aluminium i sprawdzić, czy powtarzalność wyniku mieści się w granicach ±5%. Jeśli różnice między kolejnymi próbami rosną narzędzie wymaga kalibracji.

Segmenty cenowe i na co realnie wpływa cena

Wkrętak dynamometryczny do elektroniki i prac precyzyjnych w segmencie budżetowym (200-400 zł) oferuje dokładność ±6% i rozdzielczość skali 0,1 Nm. Wystarcza do większości prac elektroinstalacyjnych, ale mechanizm sprzęgła ma krótszą żywotność około 20 000 cykli zamiast 50 000 u modeli premium. Rękojeść bywa twardsza, mniej ergonomiczna, a bity w zestawie często mają jakość zbliżoną do marketowej.

Segment średni (300-700 zł) to najczęściej wybierany zakres przez elektryków wykonujących profesjonalne instalacje. Dokładność ±4%, rozdzielczość 0,05 Nm, certyfikat kalibracji w zestawie, bity z hartowanej stali S2. Mechanizm sprzęgła wytrzymuje zwykle 30 000-40 000 cykli, a rękojeść projektowana jest z myślą o wielogodzinnej pracy bez obciążenia nadgarstka.

Segment premium (700-1500 zł) obejmuje narzędzia z certyfikatem VDE 1000V, kalibracją akredytowaną, mechanizmem o żywotności 50 000+ cykli oraz możliwością wymiany modułów momentowych. Rękojeść pokryta jest miękkim elastomerem, a całość wyważona tak, by środek ciężkości przypadał na dłoń, nie na koniec trzonu. Te modele trafiają do ekip montujących rozdzielnie przemysłowe i instalacje fotowoltaiczne klasy 1 MW.

Kalibracja kiedy, gdzie i ile kosztuje

Norma ISO 6789-1 dzieli narzędzia momentowe na klasy A, B, C, D w zależności od dopuszczalnego błędu wskazań. Śrubokręty dynamometryczne zwykle mieszczą się w klasie A (±6%) lub B (±4%). Kalibracja polega na ustawieniu 5-10 wartości momentu w całym zakresie i pomiarze rzeczywistej siły na stanowisku z dynamometrem wzorcowym klasy 0,5 lub lepszej.

Częstotliwość kalibracji zależy od intensywności użytkowania. Przy codziennej pracy (kilka godzin dziennie) kalibracja co 12 miesięcy to rozsądne minimum. Przy intensywnym użytkowaniu przemysłowym co 6 miesięcy lub po 5000 cykli, w zależności od tego, co nastąpi wcześniej. Warsztaty posiadające akredytację PCA oferują takie usługi w cenie 80-180 zł, z certyfikatem zawierającym wyniki pomiarów i niepewność rozszerzoną.

Po kalibracji narzędzie otrzymuje nalepkę z datą następnego badania oraz numerem świadectwa. Dokument taki jest wymagany przy odbiorach instalacji w obiektach przemysłowych, w zakładach pracy posiadających system zarządzania jakością ISO 9001 oraz w branży kolejowej i energetycznej. Brak aktualnej kalibracji może być podstawą do zakwestionowania jakości wykonanych prac przez inspektora nadzoru.

Wkrętak dynamometryczny zestaw co powinien zawierać

Minimalny zestaw dla elektryka to śrubokręt z zakresem 0,5-5 Nm oraz komplet bitów obejmujący profile PH1, PH2, PZ1, PZ2, Torx T10, T15, T20, płaski 4 mm i 5,5 mm oraz imbus 3, 4, 5 mm. Profile te pokrywają 90% prac w rozdzielniach, osprzęcie podtynkowym i szafach sterowniczych.

Rozszerzony zestaw dodaje moduł momentowy 1-10 Nm (do rozłączników, większych złączek) oraz przedłużkę 100 mm, która pozwala dotrzeć do głęboko osadzonych zacisków. Przydatny bywa też adapter magnetyczny z pierścieniem O-ring, zapobiegający wypadaniu bitów przy pracy nad głową.

Etui z twardego tworzywa z wyprofilowanymi gniazdami chroni narzędzie i bity przed uszkodzeniem mechanicznym w skrzynce narzędziowej. Modele zamykane na zatrzask z uszczelką dodatkowo zabezpieczają przed wilgocią, co ma znaczenie przy pracy w terenie lub na budowach, gdzie narzędzie narażone jest na deszcz i pył.

Wkrętak dynamometryczny z certyfikatem kiedy naprawdę jest potrzebny

Certyfikat kalibracji staje się wymogiem nie tylko formalnym, ale i praktycznym przy pracach w obiektach podlegających dozorowi technicznemu, w zakładach z certyfikatem ISO 9001 oraz przy odbiorach instalacji przez inspektorów UDT lub TDT. Dokument potwierdza, że narzędzie w chwili pomiaru mieściło się w granicach błędu określonego klasą.

Poza środowiskiem przemysłowym certyfikat bywa wymagany przez ubezpieczycieli szczególnie przy polisach all-risk obejmujących sprzęt elektroniczny lub maszyny, gdzie ubezpieczyciel żąda dowodu, że instalacja została wykonana narzędziem o kontrolowanym momencie. Brak takiego dokumentu może być podstawą do odmowy wypłaty odszkodowania w razie pożaru instalacji.

W praktyce codziennej wystarczające bywa narzędzie z protokołem z ostatniej kalibracji, nawet jeśli sam certyfikat akredytowany PCA nie jest wymagany. Ważne, by kalibracja była wykonana w laboratorium posiadającym wzorce odniesione do państwowego wzorca jednostki miary, a nie przez producenta „we własnym zakresie".

Kiedy śrubokręt dynamometryczny dla elektryka nie wystarczy

Narzędzie z zakresem 0,5-5 Nm nie sprawdzi się przy montażu rozłączników NH00 (8-12 Nm) ani przy dokręcaniu śrub konstrukcyjnych szyn zbiorczych (15-25 Nm). W takich sytuacjach potrzebny jest klucz dynamometryczny, najczęściej z grzechotką 3/8" lub 1/2", wyposażony w odpowiednią nasadkę.

Przy pracy w wysokich temperaturach (szafy pieców przemysłowych, rozdzielnice bateryjne) standardowe sprężyny stalowe mogą tracić parametry. Specjalne modele ze sprężyną ze stali nierdzewnej lub mechanizmem kompensacji termicznej kosztują znacznie więcej, ale zachowują dokładność w zakresie -20°C do +120°C.

Elektronika precyzyjna smartfony, dyski SSD, płyty główne wymaga momentów poniżej 0,4 Nm, a często nawet 0,05-0,2 Nm. Śrubokręt dynamometryczny dla elektryka z dolną granicą 0,5 Nm jest tu zbyt niedokładny, bo ustawienie 0,1 Nm jest niemożliwe, a najniższa wartość skali i tak daje realne 0,5 Nm z błędem ±25%. Do takich prac dedykowane są mikrowkrętaki z zakresem 0,01-0,5 Nm i rozdzielczością 0,001 Nm.

Praktyczna checklista przed zakupem

Zakres momentu powinien obejmować najczęściej wykonywaną czynność w środku skali, nie na krańcach. Dla większości elektryków optymalny przedział to 0,4-5 Nm lub dwa moduły: 0,1-1,5 Nm oraz 1,5-8 Nm.

Dokładność i rozdzielczość ±4% i działka 0,05 Nm to rozsądne minimum. Przy pracy z delikatnymi złączkami WAGO potrzebna będzie rozdzielczość 0,01 Nm.

Uchwyt bitów standard 1/4" HEX pozwala stosować bity od dowolnego producenta. Unikać należy uchwytów Proprietary, ograniczających wybór końcówek.

Izolacja VDE obowiązkowa przy pracy pod napięciem do 1000 V AC. Sprawdzić oznaczenie 1000V AC oraz certyfikat w postaci nalepki lub dokumentu.

Kalibracja narzędzie powinno mieć aktualny protokół kalibracji i miejsce na wpisanie daty następnego badania. Brak informacji o kalibracji to sygnał ostrzegawczy.

Budżet dla elektryka usługowego optymalny przedział to 400-700 zł za narzędzie z certyfikatem. Tańsze modele bywają kuszące, ale ich żywotność i komfort pracy szybko dają o sobie znać.

Najczęstsze pytania elektryków

Czy śrubokręt dynamometryczny zastępuje kalibrator?
Nie. Kalibrator to urządzenie pomiarowe klasy 0,5 lub lepszej, służące do badania innych narzędzi momentowych. Śrubokręt dynamometryczny jest narzędziem roboczym, które samo podlega kalibracji.

Jak często naprawdę trzeba kalibrować?
Norma ISO 6789 mówi o 5000 cyklach lub 12 miesiącach. W praktyce przy codziennym użytkowaniu co rok, przy intensywnym przemysłowym co pół roku. Upuszczenie narzędzia lub praca w agresywnym środowisku (pył, wilgoć) wymaga kalibracji natychmiast.

Czy warto kupić model z przełącznikiem prawo-lewo?
Tak. Śrubokręt dynamometryczny z przełącznikiem kierunku jest niezastąpiony przy dokręcaniu i odkręcaniu, szczególnie przy konserwacji rozdzielnic, gdzie wiele połączeń wymaga okresowego luzowania i ponownego dokręcania.

Czy bity z zestawu wystarczą, czy lepiej dokupić osobno?
Bity z zestawu producenta zwykle mają jakość odpowiednią do zastosowań ogólnych. Do prac precyzyjnych warto dokupić bity ze stali S2 o twardości 60 HRC ich cena jest wyższa (15-25 zł za sztukę), ale odkształcają się znacznie wolniej.

Dane i normy

• PN-EN ISO 6789-1:2017 Narzędzia montażowe ręczne. Klucze dynamometryczne. Wymagania i metody badań do oceny zgodności projektu i jakości wyrobu.
• PN-EN 60900:2012 Prace pod napięciem. Narzędzia ręczne do użytku do 1000 V prądu przemiennego i 1500 V prądu stałego.
• PN-EN 61243-3 Detektory napięcia dwubiegunowe niskiego napięcia (powiązane z bezpieczeństwem pracy).
• Rozporządzenie Ministra Pracy i Polityki Społecznej w sprawie BHP przy urządzeniach energetycznych (Dz.U. 2003 nr 89 poz. 828 z późn. zm.).
• Dokumentacja techniczna producentów osprzętu elektroinstalacyjnego (WAGO, Phoenix Contact, ABB, Eaton) katalogi momentów dokręcania dla poszczególnych serii złączek.
• PN-HD 60364 Instalacje elektryczne niskiego napięcia (zestaw norm instalacyjnych).
