Schemat instalacji LPG w aucie – zobacz, jak to naprawdę działa

Samochód na LPG to codzienność ponad miliona polskich kierowców, a oszczędność sięgająca nawet połowy kosztów paliwa sprawia, że coraz częściej sięgasz po gaz zamiast benzyny. Problem pojawia się w warsztacie albo na forach: ktoś wspomina o reduktorze, ktoś o wtryskiwaczach, a schemat instalacji LPG w głowie miesza się z mitami. Poniżej dostajesz konkretny, techniczny przewodnik po budowie, zasadzie działania i serwisie całego układu, oparty na realnych parametrach komponentów i obowiązujących normach.

• Elementy instalacji LPG, które musisz znać
• Budowa instalacji gazowej krok po kroku
• Dobór komponentów LPG do Twojego silnika
• Serwis, legalizacja i typowe awarie instalacji

Elementy instalacji LPG, które musisz znać

Zbiornik to serce układu i pierwszy element, do którego trafia ciekły gaz pod ciśnieniem około 1,2 MPa. W samochodach osobowych montuje się dwa podstawowe typy: cylindryczny umieszczany zwykle w bagażniku oraz toroidalny wsuwany w miejsce koła zapasowego. Różnią się nie tylko kształtem, ale przede wszystkim masą i momentem bezwładności, co wpływa na rozkład mas w pojeździe.

Elektrozawór montowany bezpośrednio przy zbiorniku odcina dopływ gazu po wyłączeniu silnika lub w razie awarii. Jego cewka pobiera około 1,2 A przy 12 V, a membrana wytrzymuje ponad milion cykli otwarcia i zamknięcia. Jeśli auto po dłuższym postoju nie odpala na gazie, w dziewięciu przypadkach na dziesięć winny jest właśnie elektrozawór.

Filtr fazy lotnej czyści gaz już po odparowaniu w reduktorze. Wyłapuje mikroskopijne cząsteczki oleju i opiłki, które niszczyłyby wtryskiwacze. Wymiana co 10 000 km to nie marketing producenta, lecz fizyka: membrana filtrująca o porowatości 10 mikronów zapycha się właśnie w tym przebiegu.

Reduktor (parownik) obniża ciśnienie gazu z około 1,2 MPa do wartości bliskiej atmosferycznej, jednocześnie zamieniając ciecze w parę. W układach sekwencyjnych IV generacji utrzymuje stabilne 1,2-1,4 bar względem kolektora ssącego. Woda w układzie grzejnika reduktora krąży, bo odparowanie propan-butanu wymaga temperatury minimum 15°C, a optymalnie 40-60°C.

Sterownik wtrysku to mózg całej instalacji. Odczytuje sygnały z wtryskiwaczy benzynowych, przelicza dawkę gazu i synchronizuje wtryskiwacze LPG z fazami rozrządu. Różnica między tańszym a droższym modelem to nie szybkość procesora, lecz jakość algorytmów kalibracji i liczba dostępnych map wtrysku nawet do 16 osobnych charakterystyk dla różnych obciążeń.

Wtryskiwacze gazowe podają fazę lotną do kolektora ssącego tuż przed zaworami ssącymi. Sterylność ich działania zależy od rezystancji cewki (zwykle 1,6-3,2 Ω) oraz szczelności uszczelki teflonowej. Gdy silnik traci równomierność biegu jałowego po przejściu na LPG, wymiana wtryskiwaczy pomaga w 70% przypadków.

Przełącznik benzyna/gaz (B/G) to interfejs kierowcy. Nowoczesne wersje pokazują nie tylko wybór paliwa, ale też poziom gazu w procentach, temperaturę reduktora i ewentualne kody błędów. Czujnik poziomu wewnątrz zbiornika działa na zasadzie pływaka magnetycznego, a jego dokładność spada, gdy zbiornik pracuje na niestabilnym podłożu.

Wielozawór przy zbiorniku zawiera zawór bezpieczeństwa, ogranicznik napełnienia do 80% objętości oraz zawór zwrotny. Przepisy PN-EN 4179 wymagają, by wielozawór automatycznie ograniczał tankowanie po osiągnięciu 80% pojemności, co zostawia przestrzeń na rozszerzalność cieplną gazu.

Specyfika komponentów w autach z turbosprężarką

Turbosprężarka podnosi ciśnienie w kolektorze ssącym powyżej atmosferycznego, co zmienia warunki pracy reduktora. Standardowy parownik wystarczy do mocy około 180 KM. Przy wyższych osiągach konieczny jest reduktor o wydatku 140-180 KM z dodatkowym obiegiem podgrzewania oraz wtryskiwacze o rezystancji poniżej 2 Ω, reagujące w czasie krótszym niż 1,5 ms.

Budowa instalacji gazowej krok po kroku

Przepływ gazu w instalacji sekwencyjnej ma ściśle określoną kolejność, a każde odstępstwo obniża trwałość komponentów. Zrozumienie tego łańcucha pomaga zlokalizować usterkę w kilka minut, bez demontażu połowy układu.

Etap pierwszy to pobranie ciekłego propan-butanu ze zbiornika przez wielozawór. Gaz płynie przewodem wysokiego ciśnienia o średnicy 6 mm do komory silnika, a trasa prowadzi zwykle wzdłuż progu lub pod podwoziem. Rurki miedziane lub stalowe nierdzewne muszą być prowadzone z dala od elementów gorących, takich jak rura wydechowa.

Etap drugi to filtracja wstępna, jeszcze przy zbiorniku, oraz filtr fazy ciekłej. Zadanie tego etapu to usunięcie cząstek stałych o rozmiarach powyżej 25 mikronów, które mogłyby uszkodzić pompkę lub membranę reduktora. Filtry wymienne kosztują 25-45 zł, a ich pominięcie w serwisie to najczęstsza przyczyna awarii pompki.

Etap trzeci to redukcja ciśnienia i odparowanie w parowniku. Ciepło odbierane jest z układu chłodzenia silnika, a temperatura reduktora kontrolowana jest czujnikiem. Gdy silnik jest zimny, sterownik blokuje przejście na gaz do momentu osiągnięcia 30-40°C na reduktorze, co chroni membranę przed krystalizacją.

Etap czwarty to filtracja fazy lotnej przez filtr dokładny 10 mikronów. Ten element wydłuża żywotność wtryskiwaczy nawet trzykrotnie. Filtr zaniedbywany zmniejsza przekrój przepływu, co objawia się wzbogaceniem mieszanki i wzrostem spalania o 8-12%.

Etap piąty to wtrysk fazy lotnej przez cztery indywidualne wtryskiwacze, zsynchronizowane z wtryskiwaczami benzynowymi. Czas otwarcia wtryskiwacza LPG waha się od 1,8 ms przy biegu jałowym do 14 ms przy pełnym obciążeniu. Sterownik oblicza ten czas na podstawie masy powietrza (odczyt z MAP lub MAF), pozycji przepustnicy i temperatury silnika.

Etap szósty to spalanie mieszanki w komorze. Propan-butan ma liczbę oktanową RON 110, wyższą od benzyny, co pozwala na nieco bardziej agresywny kąt zapłonu. Dobrze skalibrowana instalacja zużywa o 10-15% więcej gazu niż benzyny, ale litr LPG kosztuje o 50% mniej, więc rachunek wychodzi korzystnie.

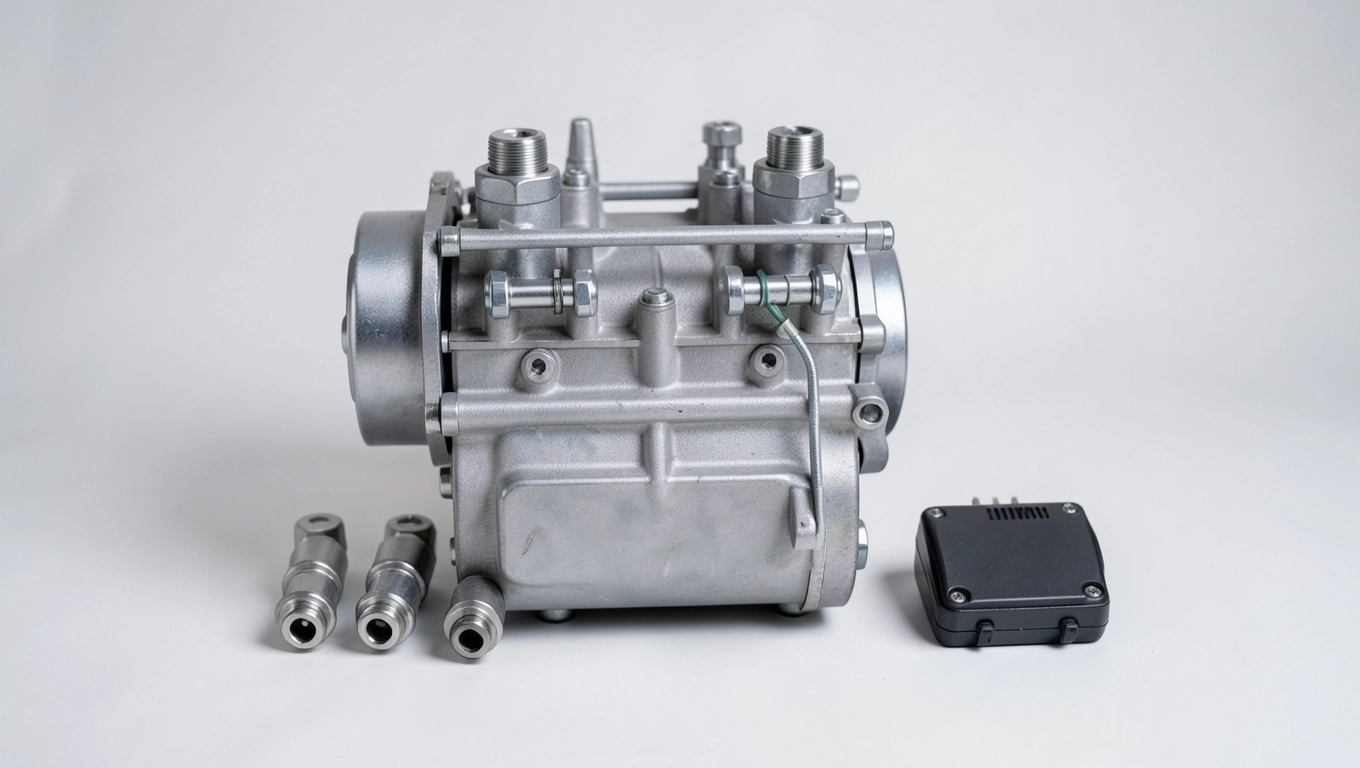

Dobór komponentów LPG do Twojego silnika

Silnik czterocylindrowy o mocy do 110 KM nie wymaga wyszukanych komponentów. Wystarczy reduktor o wydatku 90-120 KM, wtryskiwacze 1,6 Ω i sterownik z czterema kanałami. Całkowity koszt zestawu z montażem zamyka się w kwocie 2800-3600 zł, a zwrot inwestycji przy przebiegu 15 000 km rocznie wynosi około 8 miesięcy.

Silniki ośmiocylindrowe lub turbodoładowane jednostki 2.0 TSI/EcoBoost wymagają sterownika ośmiokanałowego i podwójnych wtryskiwaczy. W takich konfiguracjach montuje się dwa reduktory połączone równolegle, każdy o wydatku 160 KM. Koszt rośnie do 6000-8500 zł, ale spalanie gazu w litrach zbliża się do spalania benzyny dzięki precyzyjniejszemu sterowaniu.

Silniki z bezpośrednim wtryskiem benzyny (GDI, TSI, EcoBoost) wymagają dodatkowego modułu emulacji wtryskiwaczy benzynowych. Ten element imituje sygnał wtryskiwaczy benzynowych dla ECU silnika, dzięki czemu nie zapala się kontrolka Check Engine. Bez emulacji komputer uznaje brak impulsów na wtryskiwaczach za awarię i przechodzi w tryb awaryjny.

Systemy mieszankowe (II generacja) montuje się dziś rzadko i głównie w starszych autach. Ich sprawność jest o 12-18% niższa od sekwencyjnych, a emisja spalin przekracza normę Euro 4. Jeśli rozważasz montaż LPG w aucie z 2004 roku lub starszym, sekwencja IV generacji nadal pozostaje opłacalna, mimo wyższej ceny początkowej.

Dobierając komponenty, zawsze sprawdzaj średnicę króćców w kolektorze ssącym. Wtryskiwacz o średnicy 12 mm pasuje do większości silników 1.4-1.6, ale jednostki 2.0+ wymagają 14 mm. Niedopasowanie powoduje turbulentne mieszanie i nierównomierne spalanie.

Kiedy nie montować LPG

Silniki z pompowtryskiwaczami diesla nie obsługują LPG ze względu na odmienną konstrukcję. Również auta z instalacją gazową fabryczną (np. niektóre wersje MIVEC) mają dedykowane sterowniki producenta, a montaż zewnętrznego zestawu powoduje utratę gwarancji na cały układ paliwowy. Kolejne wykluczenie to krótkie przebiegi poniżej 8000 km rocznie, przy których oszczędność nie pokrywa kosztu montażu w akceptowalnym okresie.

Serwis, legalizacja i typowe awarie instalacji

Przegląd instalacji LPG powinien odbywać się co 12 miesięcy lub co 15 000 km, w zależności od tego, co nastąpi wcześniej. W ramach kontroli warsztat sprawdza szczelność układu pod ciśnieniem 1,5 MPa, kalibrację map wtrysku analizatorem spalin oraz stan filtrów. Pominięcie corocznego przeglądu skraca żywotność reduktora o 30-40% w ciągu pięciu lat.

Legalizacja zbiornika to obowiązek wynikający z przepisów Dozoru Technicznego. Badanie okresowe wykonywane jest co 10 lat i obejmuje próbę ciśnieniową 3,0 MPa przez 10 minut oraz kontrolę spawów. Zbiornik po 10 latach od daty produkcji musi przejść badanie, a po 20 latach zwykle podlega wymianie ze względu na zmęczenie materiału.

Wymiana wtryskiwaczy następuje zazwyczaj po 80 000-120 000 km. Objawy zużycia to nierówna praca na biegu jałowym oraz wzbogacenie mieszanki o 5-8% widoczne na sondzie lambda. Wymiana kompletu czterech wtryskiwaczy to wydatek 360-520 zł za same części, a z robocizną łącznie 500-700 zł.

Tankowanie LPG na stacjach z brudnymi pistoletami skraca żywotność filtrów o 40%. Pytaj o częstotliwość serwisu dystrybutora stacje o niskim przepływie często kumulują zanieczyszczenia w zbiornikach magazynowych.

Najczęstsze awarie i objawy

Trudny rozruch na zimnym silniku wynika najczęściej z temperatury reduktora poniżej progu kalibracji. Sterownik odmawia wtedy przejścia na gaz i zostawia auto na benzynie. Rozgrzewanie silnika przez 2-3 minuty rozwiązuje problem, ale w dłuższej perspektywie warto sprawdzić pompkę podgrzewania wody.

Spadek mocy pod obciążeniem na autostradzie sygnalizuje niewydolność wtryskiwaczy lub zbyt niskie ciśnienie gazu w reduktorze. Diagnostyka polega na podłączeniu manometru do króćca diagnostycznego prawidłowe ciśnienie to 1,2-1,4 bar. Odchylenie o 0,2 bar w dół wymaga regulacji lub wymiany membrany reduktora.

Wysokie spalanie gazu, przekraczające 12 l/100 km w aucie 1.6, oznacza zwykle nieszczelność jednego z wtryskiwaczy lub zużyty filtr fazy lotnej. Kontrola polega na odłączeniu kolejnych wtryskiwaczy i obserwacji obrotów silnika. Gdy odłączenie konkretnego cylindra nie zmienia pracy jednostki, ten wtryskiwacz jest nieszczelny.

Kontrolka silnika po przejściu na LPG wskazuje na błędy emulacji wtryskiwaczy benzynowych. Najczęstszy powód to nieprawidłowo ustawiona rezystancja symulowana lub uszkodzony sterownik. Kasowanie błędów bez naprawy prowadzi do pracy silnika w trybie awaryjnym i wzrostu spalania o 20%.

Wyciek gazu wyczuwalny po otwarciu bagażnika to sytuacja awaryjna. Elektrozawór w wielozaworze powinien odciąć dopływ natychmiast po wykryciu spadku ciśnienia, ale uszkodzona membrana przepuszcza gaz. Warsztat wykonuje próbę mydlaną, lokalizuje nieszczelność i wymienia uszczelkę lub cały wielozawór.

Najczęstsze błędy montażowe

Montaż reduktora blisko kolektora wydechowego powoduje przegrzewanie i pękanie membrany. Minimalna odległość to 150 mm od elementów o temperaturze powyżej 100°C. Kolejny błąd to prowadzenie przewodów gazowych bez mocowań wibracje powodują mikropęknięcia w miedzi po 2-3 latach.

Brak filtra fazy lotnej to oszczędność 50 zł, która kosztuje wymianę wtryskiwaczy za 500 zł po 30 000 km. Filtr jest tani, ale jego rola w ochronie najdroższych komponentów jest kluczowa. Trzeci błąd to brak emulacji wtryskiwaczy benzynowych w silnikach GDI, o czym wspomniano wcześniej, a jego skutki to natychmiastowe zapalenie kontrolki silnika.

Według danych z ostatnich 3 lat średni koszt rocznego serwisu instalacji LPG w aucie osobowym wynosi 380-520 zł, wliczając wymianę filtrów, kalibrację i drobne regulacje. Kwota ta zwraca się w ciągu 2-3 miesięcy dzięki oszczędności na paliwie przy przebiegu 2000 km miesięcznie.

Zainteresowanie ceną montażu w konkretnym mieście jest naturalne, bo różnice między warsztatami sięgają 30%. Przed podjęciem decyzji warto porównać trzy oferty obejmujące kompletny zestaw, montaż i kalibrację, a także upewnić się, że warsztat wystawia wpis do dowodu rejestracyjnego potwierdzający legalizację montażu.

Przegląd okresowy najlepiej zlecać w warsztacie specjalizującym się w LPG, a nie w ogólnym serwisie. Diagnostyka wymaga analizatora spalin z sondą lambda, manometru do pomiaru ciśnienia gazu oraz oprogramowania do kalibracji map wtrysku. Uniwersalne warsztaty często pomijają kalibrację, ograniczając się do wymiany filtrów, co prowadzi do stopniowej degradacji komponentów.
