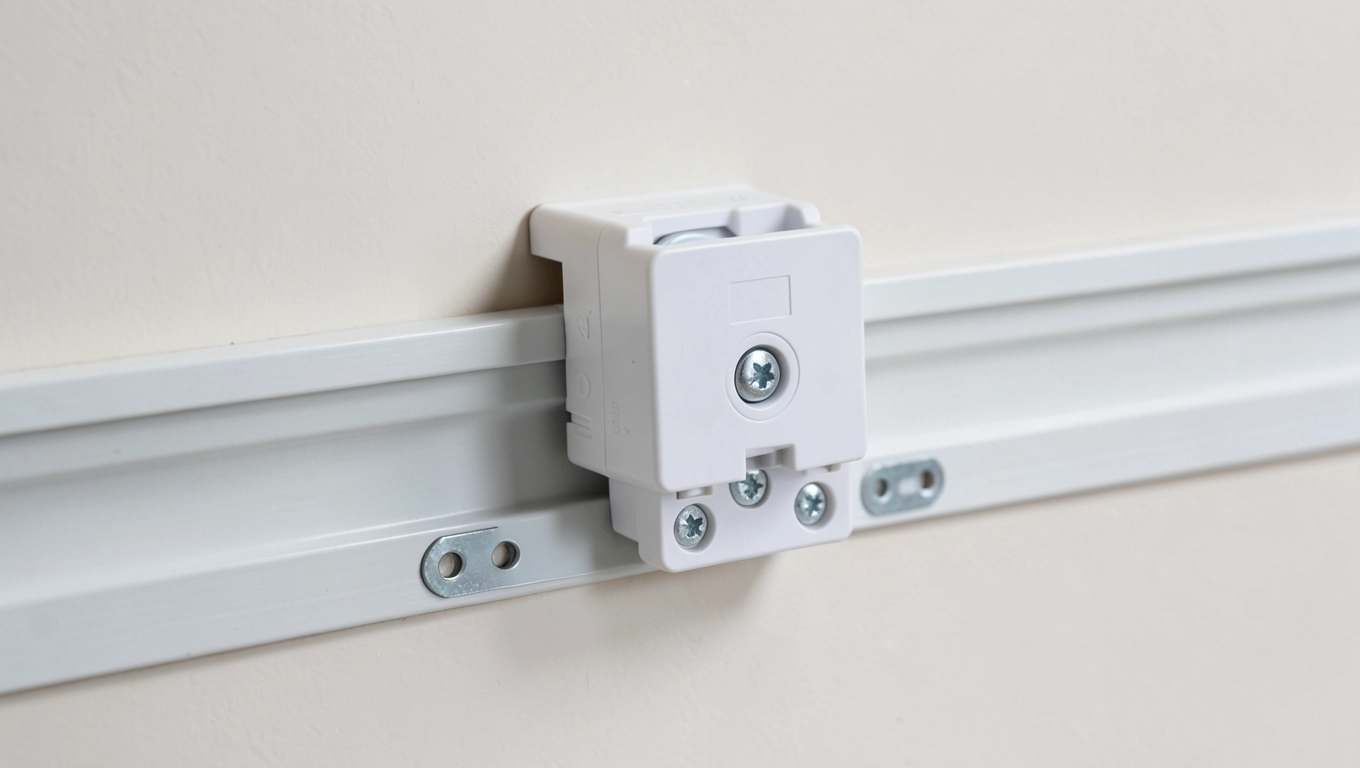

Puszka elektryczna do listwy przypodłogowej – jak dobrać i zamontować?

Ściana z gniazdkami wbudowanymi w listwę przypodłogową wygląda porządnie tylko wtedy, gdy puszka elektryczna do listwy przypodłogowej została dobrana pod kątem średnicy, głębokości i obciążenia prądowego. Poniżej znajdziesz rozkład typów, mechanikę montażu, konkretne liczby z norm PN-EN i sprawdzone kryteria wyboru. Bez lania wody, bez ogólników, za to z danymi, które przydają się przy kontakcie z hurtownią albo ekipą montażową.

• Rodzaje puszek do listew przypodłogowych
• Jak zamontować puszkę w listwie przypodłogowej
• Dobór puszki do listwy średnica i typ instalacji
• Bezhalogenowa puszka do listwy kiedy jest wymagana?

Rodzaje puszek do listew przypodłogowych

Na rynku funkcjonują cztery podstawowe typy osprzętu, który montuje się w kanałach przypodłogowych. Każdy z nich odpowiada innemu scenariuszowi: pojedynczemu gniazdku, rozgałęzieniu obwodu, szeregowi modułów albo pracy w strefach o podwyższonych wymaganiach przeciwpożarowych.

Puszka PK 60 towarzyszy najczęściej pojedynczym gniazdkom 230 V oraz łącznikom oświetleniowym w obrębie listwy przypodłogowej. Średnica 60 mm wynika bezpośrednio z normy PN-EN 60670-1, która standaryzuje wymiar osprzętu podtynkowego. Dzięki temu każdy standardowy mechanizm gniazda pasuje bez docinania, bez adapterów, bez kombinowania.

Wariant odgałęźny 70 mm wchodzi do gry wtedy, gdy z jednego punktu listwy wychodzą co najmniej dwa kable w różnych kierunkach. Dodatkowa przestrzeń wewnętrzna pozwala zwinąć zapas przewodu o długości około 10 cm, co ratuje sytuację przy ewentualnej wymianie gniazda za kilka lat. Pokrywka chroni połączenie przed kurzem i przypadkowym dotykiem w fazie surowej instalacji.

Odgałęźna 80 mm z pokrywą pełną sprawdza się przy rozbudowanych obwodach, na przykład w kuchni, gdzie z listwy zasilane są zmywarka, piekarnik i ekspres do kawy jednocześnie. Średnica 80 mm daje wystarczający zapas, by zmieścić trzy żyły fazowe, trzy neutralne i trzy ochronne bez ich wzajemnego napierania. Napieranie izolacji to częsta przyczyna przegrzewania, więc warto mieć ten margines.

Puszki łączone PKA ze stałym łącznikiem tworzą ciąg o rozstawie osi 71 mm, czyli identycznym jak w klasycznej ramce wielokrotnej podtynkowej. Montaż polega na wsunięciu łącznika w rowki sąsiednich puszek i zatrzaśnięciu zatrzasku. Efektem jest sztywny moduł, który nie przesuwa się w listwie nawet przy silnym wciśnięciu wtyczki. To rozwiązanie daje najczystszy efekt wizualny i przyspiesza pracę instalatora o około 30-40% względem pojedynczych puszek.

Jak zamontować puszkę w listwie przypodłogowej

Montaż wymaga czterech kroków, ale diabeł tkwi w szczegółach. Pominięcie któregokolwiek etapu skutkuje ruszaniem się gniazda, pękaniem listwy albo brakiem dostępu serwisowego za kilka lat.

Krok 1: wyznaczenie osi gniazda i wycięcie otworu w listwie. Piła otwornica 60 mm dla pojedynczego gniazda, otwornica 68 mm dla wariantu 70 mm, 78 mm dla 80 mm. Cięcie wykonuje się przy listwie zdjętej ze ściany, inaczej wiertło wyrwie kawałek PVC i trzeba będzie wymieniać cały odcinek. Środek otworu powinien znajdować się 30-35 mm od górnej krawędzi listwy, bo tyle potrzebuje mechanizm gniazda z ramką.

Krok 2: wprowadzenie przewodów do puszki. Kabel YDYp 3x2,5 mm² wchodzi przez dławicę boczną, z zapasem około 15 cm wewnątrz. Dławica to nie ozdoba, lecz element, który zapobiega wyrwaniu kabla z zacisku przy szarpnięciu. Jej dokręcenie do momentu wyczuwalnego oporu daje gwarancję, że kabel trzyma się mechanicznie niezależnie od tego, jak mocno dziecko pociągnie za przewód odkurzacza.

Krok 3: osadzenie puszki w otworze i wypoziomowanie. Wkręty montażowe wkręca się w listwę, nie w ścianę, bo to listwa odpowiada za geometrię. Poziomica 40 cm przyłożona do ramki gniazda powinna pokazywać zero. Krzywa puszka w prostej listwie rzuca się w oczy bardziej niż źle położona tapeta, bo linia przypodłogowa biegnie przez całe pomieszczenie.

Krok 4: podłączenie przewodów i założenie mechanizmu gniazda. Faza (brązowa lub czarna) trafia na zacisk L, neutralna (niebieska) na N, ochronna (żółto-zielona) na zacisk PE z bolcem. Moment dokręcenia zacisków wynosi zwykle 0,8-1 Nm dla zacisków śrubowych. Zbyt mocne dokręcenie zrywa gwint w tworzywie, zbyt luźne powoduje grzanie się styku pod obciążeniem. Kontrola momentu kluczem dynamometrycznym nie jest ekstrawagancją, lecz standardem w dobrych instalacjach.

Dobór puszki do listwy średnica i typ instalacji

Pięć pytań przed zakupem oszczędza godziny pracy i zwrotów w hurtowni. Odpowiedzi determinują średnicę, materiał, klasę palności i sposób mocowania.

Jaka średnica pasuje do danego mechanizmu?

Standardowe gniazda i łączniki europejskie mają średnicę montażową 60 mm, więc puszka PK 60 obsługuje większość osprzętu dostępnego w marketach i hurtowniach elektrycznych. Średnica 70 mm wchodzi, gdy potrzeba więcej miejsca na zapas kabla lub gdy listwa ma nietypowo wąski profil. Średnica 80 mm obsługuje instalacje z wieloma obwodami i rozbudowanymi rozdzielniami lokalnymi.

Ile przewodów wejdzie do puszki?

Liczba przewodów wpływa na średnicę bardziej niż na typ. Reguła praktyczna mówi: jeden obwód (trzy żyły 2,5 mm²) mieści się bez problemu w PK 60. Dwa obwody (sześć żył) wymagają minimum 70 mm. Trzy obwody i więcej (dziewięć żył i więcej) wymuszają 80 mm. Przy większej liczbie obwodów lepiej zastosować puszkę PKA szeregową i rozłożyć kable na kilka modułów, niż upychać wszystko w jednym punkcie.

Listwa z PVC czy aluminiowa?

Tworzywo PVC reaguje z ostrymi krawędziami otwornicy, więc wymaga czystego cięcia i fazowania. Aluminium toleruje mocniejsze dociskanie puszki, ale wymaga podkładek izolacyjnych pod wkręty, bo metalowe elementy listwy mogą indukować napięcie w przewodach ochronnych, jeśli instalacja jest wadliwie uziemiona. W praktyce lepiej wybrać puszki z tworzywa wzmacnianego włóknem szklanym, które działają jak izolator i nie wchodzą w reakcję z listwą.

Czy instalacja wymaga wariantu bezhalogenowego?

Budynki użyteczności publicznej, szpitale, szkoły, centra handlowe oraz strefy z wymaganą klasą odporności ogniowej EI 30 i wyższą wymagają puszek bezhalogenowych (oznaczenie HF). Zwykły polipropylen pod wpływem temperatury powyżej 250°C wydziela chlorowodór, który w połączeniu z wilgocią tworzy kwas solny. Wariant HF nie wydziela toksycznych gazów, więc w razie pożaru nie truje ludzi ewakuujących się z budynku.

Czy instalacja przenosi obciążenia ciężkie?

Standardowa listwa przypodłogowa przenosi obciążenia do 5 kg na metr bieżący bez odkształceń. Ciężkie meble przesuwane wzdłuż ściany mogą przekroczyć tę wartość. Puszka nie bierze udziału w przenoszeniu obciążeń, ale jej krawędź w otworze listwy staje się punktem koncentracji naprężeń. W strefach narażonych na uderzenia (korytarze, pokoje dziecięce) warto wybrać puszkę z kołnierzem wzmacniającym, który rozkłada siłę na większą powierzchnię listwy.

Bezhalogenowa puszka do listwy kiedy jest wymagana?

Polipropylen i ABS, z których produkuje się większość puszek, zawierają atomy chloru, bromu lub fluoru w swojej strukturze chemicznej. Podczas pożaru te atomy uwalniają się i łączą z wodorem z powietrza, tworząc halogenowodory. W temperaturze 300°C reakcja przebiega w kilka sekund. Stężenie chlorowodoru powyżej 100 ppm w powietrzu powoduje oparzenia dróg oddechowych i płuc, a w połączeniu z wilgocią niszczy elektronikę, instalacje i elementy konstrukcyjne.

Wariant HF (halogen free) nie oznacza całkowitej niepalności, lecz brak emisji toksycznych halogenowodorów podczas spalania. Materiał bezhalogenowy to zwykle mieszanka poliamidu z wypełniaczami mineralnymi, która podczas pożaru zwęgla się, ale nie wydziela agresywnych gazów. Klasa reakcji na ogień zgodna z PN-EN 13501-1 wynosi dla tych puszek F (tak samo jak dla standardowych), ale profil toksyczności spalin jest diametralnie inny.

Gdzie HF jest wymagane przepisami?

Rozporządzenie Ministra Infrastruktury z dnia 12 kwietnia 2002 r. w sprawie warunków technicznych, jakim powinny odpowiadać budynki i ich usytuowanie (z późn. zm.) wymaga stosowania materiałów bezhalogenowych w strefach pożarowych o klasie odporności ogniowej EI 60 i wyższej oraz w budynkach zaliczanych do kategorii zagrożenia ludzi ZL I, ZL II i ZL III. W praktyce oznacza to szpitale, szkoły, przedszkola, kina, centra handlowe i biura powyżej określonej kubatury.

Gdzie HF jest zalecane, choć nieobowiązkowe?

W domach jednorodzinnych przepisy nie narzucają wariantu HF, ale warto go rozważyć w pokojach dziecięcych, sypialniach i korytarzach ewakuacyjnych. Koszt puszki bezhalogenowej jest wyższy o około 40-60% w porównaniu ze standardową, ale przy typowej instalacji domowej różnica w budżecie wynosi 50-150 zł, co jest kwotą symboliczną wobec potencjalnych konsekwencji pożaru.

Jak rozpoznać wariant HF w praktyce?

Oznaczenie literowe HF lub HF+ na korpusie puszki, kolor biały lub kremowy zamiast szarego (choć nie jest to reguła bezwzględna), oraz brak zapachu chloru przy podpaleniu próbki zapalniczką. Renomowani producenci umieszczają na opakowaniu informację o zgodności z normą PN-EN 60754-1 i PN-EN 60754-2, które określają kwaśność i przewodność spalin. Te dwa dokumenty są wiążące przy certyfikacji HF.

Nie montuj puszek w temperaturze poniżej +5°C. Tworzywo staje się kruche, krawędzie pękają przy wkręcaniu, a dławice kablowe tracą elastyczność. Skrajnie niska temperatura montażu skutkuje mikropęknięciami, które ujawniają się dopiero po kilku miesiącach eksploatacji.

Standardy odniesienia dla tego tematu: PN-EN 60670-1 (puszki do instalacji elektrycznych), PN-EN 13501-1 (klasyfikacja ogniowa), PN-EN 60754-1 i PN-EN 60754-2 (emisja halogenów), dyrektywa LVD 2014/35/UE (niskonapięciowa), dyrektywa RoHS 2011/65/UE (ograniczenie substancji niebezpiecznych), rozporządzenie MI z 12 kwietnia 2002 r. w sprawie warunków technicznych budynków.
