Manometr do próby szczelności instalacji gazowej 0–0,16 MPa

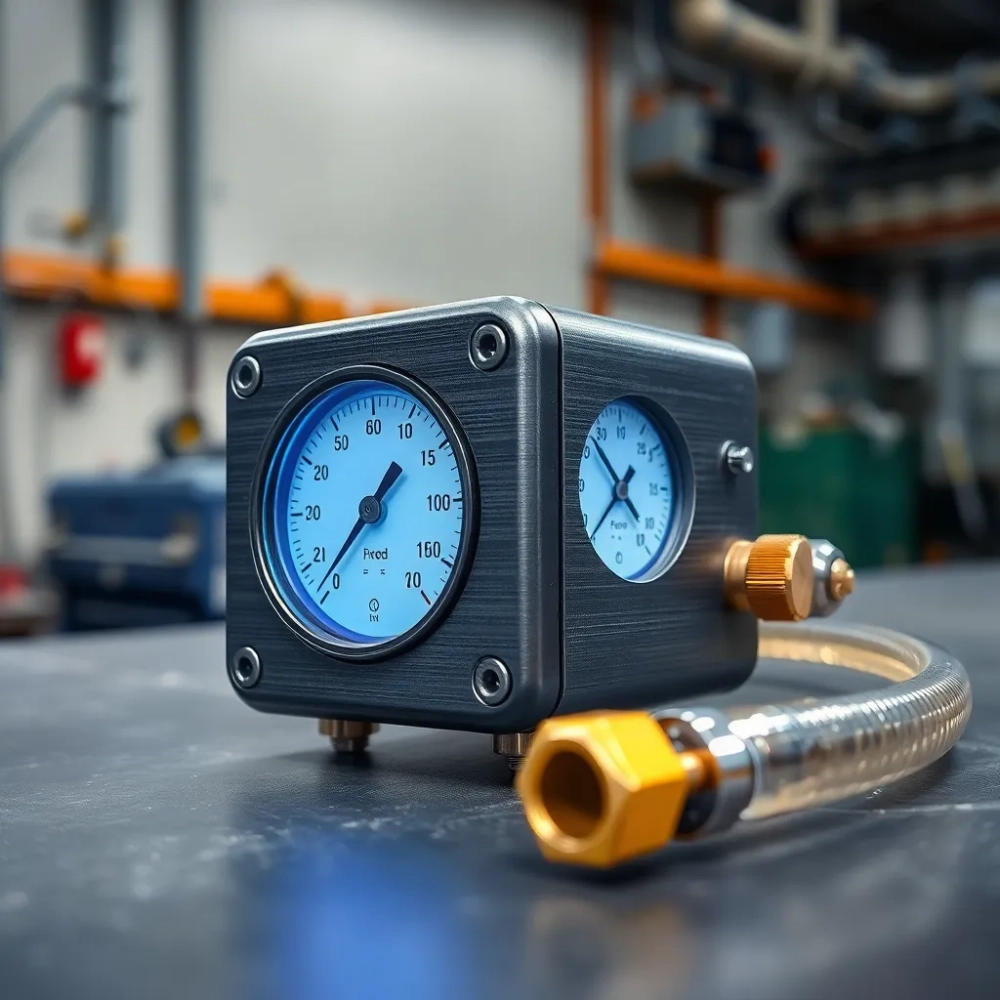

Przyrząd do próby szczelności instalacji gazowej to w praktyce precyzyjny manometr kontrolny z zakresem 0-0,16 MPa i średnicą tarczy 160 mm, którego wskazania decydują o dopuszczeniu nowej lub remontowanej instalacji do użytkowania. Dobrze dobrany egzemplarz od razu rozstrzyga, czy protokół z próby głównej zostanie podpisany bez dyskusji, czy komisja zażąda powtórzenia badania.

• Manometr kontrolny 0-0,16 MPa co dokładnie kupujesz
• Klasa dokładności 0,6 i świadectwo wzorcowania PCA
• Kiedy stosować zakres 0-0,16 MPa, a kiedy 0-0,06 lub 0-1 MPa
• Instrukcja obsługi manometru przed próbą gazową krok po kroku
• Scenariusz próby szczelności krok po kroku
• Checklist przed próbą szczelności
• Dla kogo ten manometr
• Dostępność i warunki zakupu
• Najczęstsze pytania instalatorów

Manometr kontrolny 0-0,16 MPa co dokładnie kupujesz

Model z typoszeregu 312.20 (następca wysłużonej serii 311.10) to manometr tarczowy w obudowie 160 mm, wyposażony w mechanizm i króciec wykonane z mosiądzu. Radialne przyłącze M20x1,5 pasuje do standardowych trójników i redukcji spotykanych w zestawach pomiarowych. Klasa dokładności 0,6 wg EN 837-1/PN-EN 837-1 oznacza, że błąd wskazania nie przekracza 0,6% pełnego zakresu, czyli maksymalnie 0,96 kPa przy 160 kPa. W praktyce różnica ta nie ma znaczenia przy próbie 50 kPa, ale staje się odczuwalna przy interpretacji stabilności wskazań w dłuższym oknie czasowym.

Do każdego egzemplarza dołączane jest świadectwo wzorcowania wydane przez laboratorium akredytowane przez Polskie Centrum Akredytacji. Dokument zawiera indywidualny numer, który wpisuje się w protokole próby gazowej, oraz rzeczywiste wskazania manometru porównane z przyrządem wzorcowym. Bez tego świadectwa wynik badania ma wyłącznie charakter poglądowy, ponieważ nie da się powiązać odczytu z konkretną klasą metrologiczną.

Manometr przystosowany jest do pomiaru mediów gazowych i ciekłych niezatykających układu oraz nereagujących ze stopami miedzi. Siarka, amoniak, acetylen i tlen wykluczają jego użycie, gdyż powodują korozję mosiężnego króćca lub tworzą z miedzią wybuchowe acetylenki. Zakres temperatury pracy od -20 do 60°C pokrywa pełen przekrój polskich warunków od nieogrzewanej kotłowni po nasłonecznioną skrzynkę gazową.

Klasa dokładności 0,6 i świadectwo wzorcowania PCA

Klasa 0,6 na tarczy 160 mm to wynik kompromisu między ceną a rozdzielczością odczytu. Działka elementarna przy zakresie 0-160 kPa wynosi 2 kPa, co przy próbie 50 kPa daje 4% błędu wizualnego, ale 1,2% błędu metrologicznego. Instalator odczytuje stabilność wskazówki w trzecim miejscu po przecinku z dokładnością do jednej działki, a wzorzec klasy 0,6 gwarantuje, że ta działka jest wiarygodna. Niższe klasy, jak 1,6 albo 2,5, wprowadzają już tak duży błąd, że protokół próby mógłby zostać zakwestionowany przez inspektora nadzoru.

Polskie Centrum Akredytacji to jedyna krajowa jednostka uznawana za równoważną z europejskimi laboratoriami w zakresie wzorcowania manometrów. Świadectwo PCA opatrzone jest logo ILAC-MRA, co oznacza, że jest honorowane również poza granicami. Bez tego znaku dokument traktowany jest jako zwykły wydruk wewnętrzny producenta i nie stanowi podstawy do podpisania protokołu przez zakład gazowniczy.

Numer świadectwa trafia do protokołu z próby szczelności i może zostać zweryfikowany w rejestrze laboratorium. Inspektor gazowy ma prawo odmówić przyjęcia badania, jeśli numer nie istnieje w bazie lub data wzorcowania przekracza 12 miesięcy. W praktyce oznacza to, że manometr wzorcowany raz na rok wystarcza na pełen sezon grzewczy.

Manometry mechaniczne tracą klasę z biegiem czasu, zwłaszcza gdy są przewożone w bagażniku i narażone na wibracje. Wzorcowanie raz w roku to minimum, które utrzymuje błąd poniżej granicy klasy 0,6. Po trzech latach użytkowania warto rozważyć coroczne sprawdzanie w serwisie, nawet jeśli formalnie świadectwo jest jeszcze ważne.

Kiedy stosować zakres 0-0,16 MPa, a kiedy 0-0,06 lub 0-1 MPa

Zakres 0-0,06 MPa (0-60 kPa) sprawdza się przy instalacjach niskociśnieniowych, gdzie ciśnienie robocze nie przekracza 5 kPa. Próba 50 kPa zajmuje wówczas większość tarczy, a odczyt stabilności jest wyjątkowo czytelny. To optymalny wybór przy odbiorach domowych kotłowni na gaz ziemny z reduktorem II stopnia.

Zakres 0-0,16 MPa (0-160 kPa) pokrywa pełen przekrój wymagań polskich norm, ponieważ próby 0,05 i 0,1 MPa mieszczą się w jednej trzeciej i dwóch trzecich skali. To zakres rekomendowany dla instalatorów wykonujących próby zarówno w budynkach mieszkalnych, jak i w pomieszczeniach zagrożonych wybuchem, gdzie wymagana jest wyższa wartość ciśnienia próbnego.

Zakres 0-1 MPa (0-1000 kPa) stosuje się w instalacjach przemysłowych i sieciach średnioprężnych, gdzie próba przekracza 100 kPa. W domowych warunkach tarcza 0-1 MPa przy próbie 50 kPa zajmuje zaledwie piątą część skali, a odczyt 1 kPa staje się niemożliwy gołym okiem. To wybór dla pogotowia gazowego i służb remontowych.

Manometr elektroniczny z dokładnością 0,05% pełnego zakresu sprawdza się przy badaniach szczelności metodą spadku ciśnienia w długim oknie czasowym. Jego cena jest jednak pięciokrotnie wyższa, a czułość na wstrząsy i temperaturę większa niż w przypadku konstrukcji mechanicznej.

Instrukcja obsługi manometru przed próbą gazową krok po kroku

Wkręt transportowy w kolorze czerwonym blokuje mechanizm na czas transportu i zabezpiecza go przed wibracjami. Bez jego wykręcenia wskazówka pozostaje nieruchoma niezależnie od ciśnienia, a manometr nie nadaje się do użytku. Wkręt znajduje się zazwyczaj na górze obudowy lub z boku, obok szkiełka. Jego obecność oznacza zakres nieprzekraczający 1 MPa.

Montaż rozpoczyna się od redukcji z gwintu 1/2 cala na M20x1,5, jeśli instalacja zakończona jest trójnikiem w innym standardzie. Uszczelnienie teflonowe lub pastą uszczelniającą do gazu (kolor żółty, atest na gaz) gwarantuje szczelność samego połączenia manometru z instalacją. Bez atestu na gaz istnieje ryzyko, że uszczelka zacznie przepuszczać po kilku miesiącach.

Odczekanie pięciu minut po podaniu ciśnienia pozwala na ustabilizowanie temperatury gazu w instalacji i wyrównanie wskazań manometru. Nagły skok wskazówki ku górze oznacza termiczny rozprężanie się gazu po sprężeniu, ku dołowi wyciek. Dopiero po tym czasie odczyt ma wartość diagnostyczną.

Próba trwa od 15 do 60 minut w zależności od objętości instalacji i wymagań normy. Dopuszczalny spadek ciśnienia wynosi 0,2% wartości ciśnienia próbnego w ciągu pierwszych 30 minut, czyli 0,1 kPa przy próbie 50 kPa. Stabilne wskazanie przez pełen czas próby to warunek konieczny podpisania protokołu.

Po zakończeniu próby manometr odpowietrza się powoli przez zawór odcinający, a wkręt transportowy wraca na swoje miejsce, jeśli przyrząd będzie transportowany. Brak wkrętu na czas transportu powoduje luzowanie się wskazówki i stopniową utratę klasy dokładności.

Scenariusz próby szczelności krok po kroku

Nowa instalacja w domu jednorodzinnym o powierzchni 120 m² ma około 60 m rur i objętość roboczą 8 litrów. Próba główna wymaga ciśnienia 0,05 MPa dla instalacji niskoprężnej lub 0,1 MPa w pomieszczeniach zagrożonych wybuchem, do których zalicza się kotłownie z gazem ziemnym. Ciśnienie podaje się stopniowo, kontrolując przyrost na manometrze co 0,01 MPa.

Po osiągnięciu wartości próbnej zakręca się zawór odcinający i obserwuje wskazówkę przez 30 minut. Dopuszczalne wahania wynikają wyłącznie ze zmian temperatury otoczenia. Spadek o więcej niż 0,5 kPa przy próbie 50 kPa oznacza konieczność zlokalizowania wycieku. W praktyce najczęściej przyczyną jest niedokręcona złączka gwintowa lub niezaciśnięta zaprasowana złączka.

Po umieszczeniu manometru w najdalszym punkcie instalacji uzyskuje się informację o spadku ciśnienia w najsłabszym miejscu sieci. To najprostsza metoda wstępnej diagnostyki przed oddaniem instalacji do odbioru.

Checklist przed próbą szczelności

• Manometr 0-0,16 MPa klasy 0,6 ze świadectwem PCA ważnym nie dłużej niż 12 miesięcy.
• Redukcja z gwintu 1/2" na M20x1,5 z uszczelką atestowaną do gazu.
• Wkręt transportowy wykręcony, wskazówka reaguje na lekkie stuknięcie palcem.
• Zawór odcinający kulowy lub membranowy z atestem na gaz.
• Pompka ręczna lub elektryczna do prób ciśnieniowych z filtrem powietrza.
• Protokół próby szczelności z numerem świadectwa, datą i podpisem instalatora.
• Termometr pokojowy zmiana temperatury o 1°C zmienia ciśnienie gazu o 0,3%.

Dla kogo ten manometr

Instalator wykonujący rocznie kilkadziesiąt prób szczelności potrzebuje zakresu 0-0,16 MPa jako uniwersalnego kompromisu. Serwisant pogotowia gazowego pracujący w trybie awaryjnym powinien mieć przy sobie dwa zakresy 0-0,06 do szybkiej diagnostyki i 0-1 do sieci średnioprężnych. Inspektor nadzoru budowlanego odbierający kotłownię zyskuje dzięki temu manometrowi pewność, że jego odczyt ma moc dowodową w razie sporu z wykonawcą.

Gazownia przyjmująca instalację do eksploatacji wymaga świadectwa PCA, a nie samego certyfikatu producenta. To różnica między dokumentem honorowanym przez zakład gazowniczy a zwykłą deklaracją zgodności. Manometr z aktualnym świadectwem PCA oszczędza drugiej wizyty komisji.

Firma budowlana podpisująca umowę na cały obiekt ma interes w tym, by manometr był dostępny na każdej budowie. Jeden egzemplarz na brygadę pokrywa zapotrzebowanie na próby główne przy oddawaniu kolejnych segmentów instalacji. Koszt amortyzuje się po trzech, czterech protokołach odbioru.

Dostępność i warunki zakupu

Cena katalogowa manometru 0-0,16 MPa ze świadectwem PCA wynosi 819 zł brutto (665,85 zł netto dla firm). Czas dostawy wynosi od 24 godzin do 5 dni roboczych w zależności od stanu magazynowego. Producent udziela 24 miesięcy gwarancji na mechanizm i 12 miesięcy na świadectwo wzorcowania.

Przy zakupie hurtowym powyżej pięciu egzemplarzy producenci oferują rabaty ilościowe rzędu 10-15%. Dla firm wykonawczych obsługujących nowe osiedla to standardowa ścieżka zaopatrzenia.

Zwrot manometru w ciągu 14 dni od zakupu jest możliwy, jeśli przyrząd nie nosi śladów użytkowania, a świadectwo PCA nie zostało zarejestrowane w systemie laboratorium. Rejestracja następuje automatycznie po pierwszej próbie, dlatego przed oddaniem do eksploatacji warto zweryfikować poprawność odczytu bez wpisywania numeru w protokole.

Najczęstsze pytania instalatorów

Czy mogę użyć tego samego manometru do próby wody i próby gazu? Tak, o ile medium nie reaguje z mosiądzem króćca i nie zatyka układu mechanizmu. Po próbie wodnej manometr wymaga osuszenia i konserwacji olejem silikonowym, by zapobiec korozji wewnętrznej.

Jak często wzorcować manometr do próby szczelności? Świadectwo PCA jest ważne 12 miesięcy od daty wydania. Po tym terminie przyrząd formalnie nie może być użyty do podpisania protokołu, choć fizycznie może nadal spełniać klasę 0,6.

Czy klasa 0,6 wystarczy do próby głównej w budynku użyteczności publicznej? Tak, pod warunkiem że manometr posiada aktualne świadectwo PCA. Norma EN 837-1 wprost dopuszcza klasę 0,6 do prób instalacji gazowych do 1 MPa włącznie.

Czym różni się seria 311.10 od 312.20? Seria 311.10 miała mechanizm oparty na rurce Bourdona w wykonaniu starszej generacji, podatniejszy na wibracje. Seria 312.20 wprowadziła wzmocniony most rurkowy i podwyższoną odporność na cykle ciśnieniowe, co przekłada się na dłuższą żywotność klasy dokładności.

Czy potrzebuję redukcji na gwint 1/2"? Większość instalacji zakończona jest trójnikiem w gwincie calowym, a manometr wyposażony jest w M20x1,5. Redukcja jest więc konieczna w każdym standardowym scenariuszu odbioru.

Manometr kontrolny 0-0,16 MPa klasy 0,6 ze świadectwem PCA to przyrząd, który zamyka temat odbioru instalacji gazowej w jednym pomiarze. Zakres 0-160 kPa pokrywa pełen przekrój polskich wymagań próbnych, średnica 160 mm zapewnia czytelność odczytu, a klasa 0,6 z aktualnym wzorcowaniem PCA daje wynik honorowany przez gazownie i inspektorów nadzoru.

Wkręt transportowy w kolorze czerwonym wymaga wykręcenia przed użyciem, a powrót na miejsce po próbie wydłuża żywotność mechanizmu. Redukcja z gwintu 1/2" na M20x1,5 z uszczelką atestowaną do gazu to niezbędne wyposażenie każdego zestawu pomiarowego.

Dla instalatora wykonującego próby regularnie manometr z serii 312.20 stanowi inwestycję amortyzującą się w ciągu kilku pierwszych odbiorów. Dla zakładu gazowniczego świadectwo PCA przy każdym egzemplarzu oznacza brak dyskusji przy weryfikacji protokołu.

Źródła i normy: PN-EN 837-1 (Manometry. Manometry z rurką Bourdona. Wymiary, metrologia, wymagania i badania); Rozporządzenie Ministra Spraw Wewnętrznych i Administracji z dnia 16 sierpnia 1999 r. w sprawie warunków technicznych użytkowania budynków mieszkalnych (Dz.U. 1999 nr 74 poz. 836); Polskie Centrum Akredytacji wykaz laboratoriów wzorcujących (www.pca.gov.pl); baza ILAC-MRA (www.ilac.org).
