Przegląd elektryczny w domu – co sprawdzają i dlaczego to ważne?

Właściciele domów jednorodzinnych często reagują zdziwieniem, gdy dowiadują się, że ich instalacja elektryczna wymaga profesjonalnej kontroli tymczasem przepisy budowlane nakładają na nich obowiązek zlecenia takiego przeglądu przynajmniej raz na pięć lat. W praktyce oznacza to konieczność wpuszczenia uprawnionego specjalisty do każdego pomieszczenia, w którym biegną przewody, a następnie oczekiwania na protokół pełen niezrozumiałych parametrów i suchych . Nie każdy wie, czego tak naprawdę może się spodziewać, co rodzi uzasadniony niepokój: czy kontroler będzie rozbierał ściany? Co dokładnie mierzy te wszystkie urządzenia? I przede wszystkim czy instalacja przejdzie inspekcję bez uwag, które mogłyby wymusić kosztowne naprawy? Odpowiedzi na te pytania pozwalają podejść do tematu bez zbędnego stresu, a wiedza o tym, co dzieje się podczas wizyty eksperta, sprawia, że cały proces staje się przejrzysty i możliwy do zaplanowania z wyprzedzeniem.

• Zakres czynności podczas przeglądu elektrycznego w domu
• Pomiary i testy wykonywane podczas przeglądu elektrycznego
• Protokół przeglądu co zawiera i dlaczego jest istotny
• Przegląd elektryczny w domu na czym polega?

Zakres czynności podczas przeglądu elektrycznego w domu

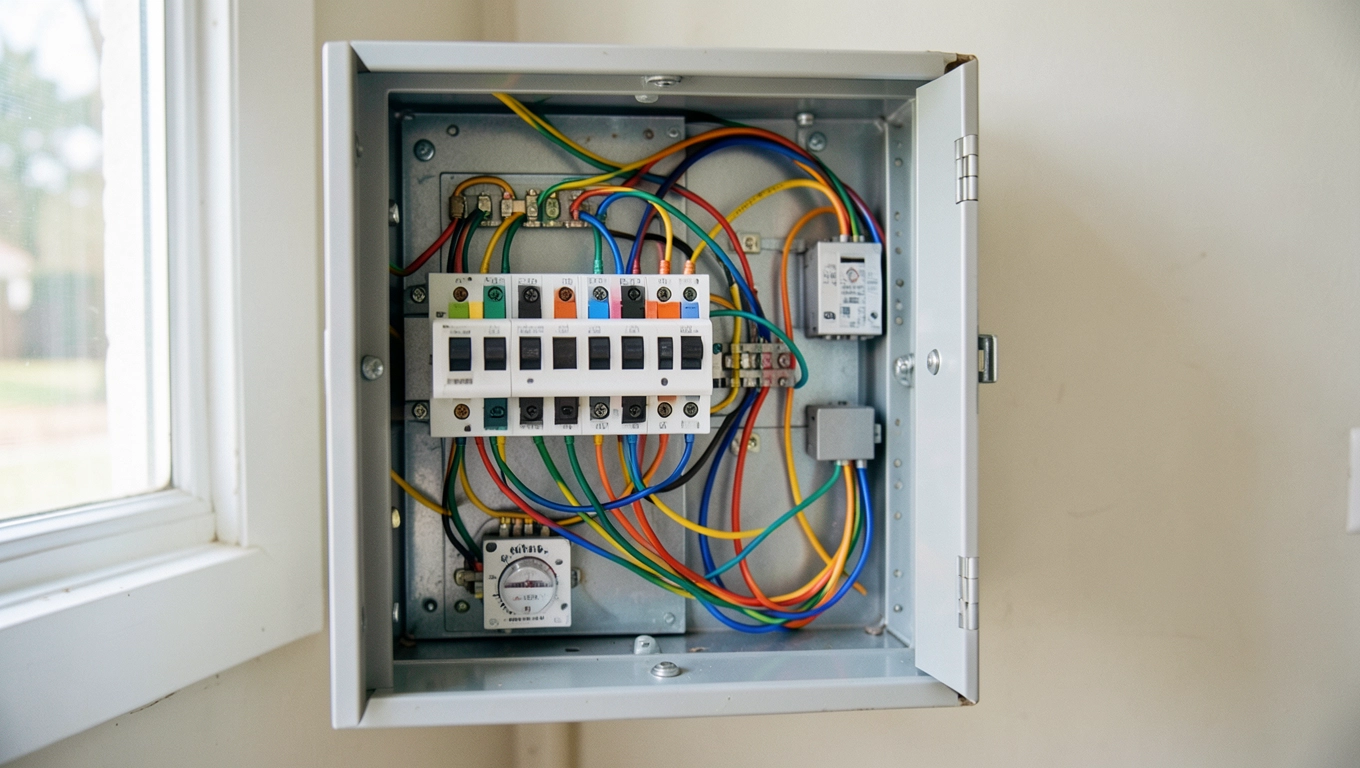

Przegląd instalacji elektrycznej rozpoczyna się od szczegółowego rozpoznania tego, co w danej nieruchomości już istnieje. Specjalista przystępuje do oględzin rozdzielnicy głównej, sprawdza jej stan obudowy, prawidłowość oznakowania poszczególnych obwodów oraz obecność wymaganych zabezpieczeń. Następnie przemieszcza się po domu, oceniając widoczne elementy osprzętu gniazda wtykowe, łączniki oświetleniowe, puszki instalacyjne i przewody wyprowadzone na zewnątrz. Wszystkie te punkty podlegają wizualnej ocenie pod kątem ewentualnych uszkodzeń mechanicznych, śladów przegrzewania się przewodów czy nieprawidłowo wykonanych połączeń.

Podczas oględzin kontroler zwraca szczególną uwagę na sposób prowadzenia przewodów czy są one poprowadzone zgodnie z obowiązującymi normami, czy nie przebiegają w pobliżu źródeł ciepła ani w miejscach narażonych na wilgoć. Istotnym elementem jest również weryfikacja, czy instalacja została wykonana zgodnie z projektem, który powinien znajdować się w dokumentacji technicznej budynku. Odstępstwa od pierwotnych założeń projektowych często świadczą o samowoli budowlanej lub amatorskich przeróbkach, które mogą stanowić poważne zagrożenie dla bezpieczeństwa mieszkańców.

Kolejny etap obejmuje sprawdzenie urządzeń ochronnych zamontowanych w rozdzielnicy. Chodzi przede wszystkim o wyłączniki nadprądowe, które chronią poszczególne obwody przed przeciążeniem, oraz wyłączniki różnicowoprądowe ich zadaniem jest wykrywanie nawet niewielkich upływów prądu i błyskawiczne odcięcie zasilania w sytuacji zagrożenia porażeniowego. Kontroler ocenia, czy te elementy zostały prawidłowo dobrane do przekrojów przewodów i czy ich parametry znamionowe odpowiadają obciążalności poszczególnych obwodów. Brak wyłącznika różnicowoprądowego w starszych instalacjach stanowi jedno z najczęstszych uchybień stwierdzanych podczas przeglądów.

Ostatnia część wstępnej fazy przeglądu dotyczy pomieszczeń o podwyższonym ryzyku łazienek, kuchni, piwnic i garaży. W tych strefach instalacja elektryczna podlega zaostorzonym wymaganiom dotyczącym odległości między gniazdami a źródłami wody oraz obowiązkowego stosowania wyodrębnionych obwodów. Kontroler weryfikuje, czy w łazience gniazda wtykowe znajdują się w wyznaczonej strefie ochronnej, a cały osprzęt jest przystosowany do pracy w warunkach podwyższonej wilgotności. Norma PN-IEC 60364 szczegółowo określa te wymagania, a ich nieprzestrzeganie może skutkować wydaniem negatywnej opinii o stanie technicznym instalacji.

Pomiary i testy wykonywane podczas przeglądu elektrycznego

Sama wizualna ocena stanu instalacji to jednak za mało, aby potwierdzić jej pełną sprawność. Znacznie istotniejsze są pomiary wykonywane specjalistycznymi przyrządami pomiarowymi, które dostarczają obiektywnych danych o parametrach elektrycznych całego systemu. Najważniejszym z nich jest pomiar rezystancji izolacji przewodów przeprowadza się go poprzez przyłożenie napięcia probierczego (zazwyczaj 500 V dla instalacji domowych) między żyłą roboczą a uziemionym płaszczem kabla. Uzyskana wartość oporu, wyrażona w megaomach, świadczy o tym, czy izolacja nie jest przebita ani nadmiernie zawilgocona.

Rezultaty pomiaru rezystancji izolacji muszą przekraczać określone normą progi, aby instalacja mogła zostać uznana za bezpieczną. Dla obwodów odbiorczych w budynkach mieszkalnych minimalna dopuszczalna wartość wynosi zazwyczaj 0,5 MΩ, jednak im wyższy wynik, tym lepszy stan izolacji przewodów. Wartość spadająca poniżej granicy może wskazywać na uszkodzenie mechanicznemu żyły przewodzącej, degradację materiału izolacyjnego pod wpływem czasu lub obecność wilgoci wnikającej do przewodów. Takie usterki wymagają natychmiastowej lokalizacji i usunięcia, zanim instalacja będzie mogła zostać dopuszczona do użytku.

Równolegle z pomiarem izolacji specjalista wykonuje test skuteczności ochrony przeciwporażeniowej. W tym celu mierzy rezystancję uziemienia obwodu tworzonego przez przewód ochronny, elementy uziemiające i glebę wokół budynku. Parametr ten określa, jak szybko zostanie odprowadzony prąd zwarciowy w sytuacji, gdy dojdzie do uszkodzenia izolacji i dotknięcia obudowy urządzenia pod napięciem. Im niższa wartość rezystancji uziemienia, tym krótszy czas zadziałania zabezpieczeń i mniejsze ryzyko porażenia dla domowników.

Kolejny zestaw pomiarów obejmuje badanie wyłączników różnicowoprądowych. Specjalista sprawdza ich czułość czyli minimalną wartość prądu różnicowego, przy której urządzenie powinno zadziałać oraz czas wyłączenia. Parametry te są kluczowe, ponieważ norma PN-EN 62335 precyzyjnie określa wymagania dla wyłączników stosowanych w instalacjach domowych. Typowy wyłącznik o znamionowym prądzie różnicowym 30 mA musi zadziałać w czasie nie dłuższym niż 300 milisekund. Przekroczenie tego progu, nawet przy pozornie spraw technicznie urządzeniu, może oznaczać zużycie mechanizmu wewnętrznego i konieczność wymiany.

Wykonawca przeglądu przeprowadza również pomiary ciągłości przewodów ochronnych i wyrównawczych. Ich zadaniem jest potwierdzenie, że każdy metalowy element dostępny dla użytkowników obudowy gniazd, oprawy oświetleniowe, rury wodne i gazowe jest połączony z uziemieniem w sposób ciągły i nienaruszony. Przerwa w tym obwodzie może spowodować, że w przypadku zwarcia metalowa obudowa pozostanie pod napięciem, stwarzając śmiertelne zagrożenie dla domowników. Pomiar wykonuje się poprzez przepuszczenie niewielkiego prądu przez przewód i pomiar spadku napięcia, co pozwala wykryć nawet mikroskopijne przerwy w połączeniu.

Protokół przeglądu co zawiera i dlaczego jest istotny

Po zakończeniu wszystkich oględzin i pomiarów specjalista sporządza protokół przeglądu technicznego instalacji elektrycznej dokument, który stanowi formalną podstawę potwierdzenia stanu technicznego całego systemu. Protokół zawiera szczegółowy opis badanej instalacji, datę i zakres przeprowadzonych czynności, a także tabele z wynikami wszystkich pomiarów wykonanych podczas wizyty. Każdy parametr jest porównany z wartościami granicznymi określonymi w obowiązujących normach, dzięki czemu właściciel domu otrzymuje obiektywny obraz tego, co wymaga interwencji.

Szczególnie istotną częścią protokołu są uwagi i wnioski końcowe formułowane przez kontrolera. W tej sekcji specjalista wskazuje na wszystkie stwierdzone nieprawidłowości, klasyfikując je według stopnia zagrożenia od usterek wymagających natychmiastowej naprawy, przez braki możliwe do uzupełnienia w określonym terminie, po drobne uwagi natury porządkowej. Każda z tych kategorii ma inne konsekwencje dla właściciela nieruchomości, ale każda wymaga odpowiedniej reakcji, jeśli instalacja ma być uznana za bezpieczną i zgodną z przepisami.

Protokół przeglądu pełni również funkcję dokumentu wymaganego przez zewnętrznych odbiorców. Ubezpieczyciele coraz częściej żądają jego przedstawienia przy zawieraniu lub odnawianiu polisy mieszkaniowej posiadanie aktualnego przeglądu może wpłynąć na wysokość składki lub warunki ochrony ubezpieczeniowej. Podobne wymagania stawiają organy nadzoru budowlanego, które w przypadku kontroli mogą zażądać okazania dokumentacji potwierdzającej wykonanie obowiązkowego przeglądu instalacji elektrycznej. Brak takiego dokumentu nie tylko naraża właściciela na mandat, ale może też stanowić podstawę do odmowy wypłaty odszkodowania w przypadku pożaru wywołanego awarią instalacji.

Dla samego właściciela domu protokół stanowi nieocenione źródło wiedzy o stanie technicznym instalacji na chwilę obecną. Na jego podstawie można zaplanować ewentualne modernizacje, oszacować ich koszty i określić priorytety czy najpierw wymienić wyłącznik różnicowoprądowy, który wykazuje oznaki zużycia, czy może skupić się na wymianie przewodów w piwnicy, których izolacja nie spełnia już wymagań. Dokument ten staje się też punktem odniesienia przy kolejnych przeglądach, pozwalając śledzić zmiany zachodzące w instalacji na przestrzeni lat i oceniać tempo jej degradacji.

Ostatnia kwestia dotyczy uprawnień osoby sporządzającej protokół. Zgodnie z rozporządzeniem Ministra Gospodarki w sprawie bezpieczeństwa i higieny pracy przy użytkowaniu maszyn i urządzeń technicznych, przeglądy instalacji elektrycznych mogą wykonywać wyłącznie osoby posiadające świadectwo kwalifikacyjne grupy pierwszej (G1) w zakresie eksploatacji lub dozoru. Świadectwo to potwierdza, że jego posiadacz przeszedł odpowiednie szkolenie i zdał egzamin, co daje gwarancję, że pomiary zostały przeprowadzone zgodnie ze sztuką, a protokół odzwierciedla rzeczywisty stan techniczny instalacji. Warto o tym pamiętać przy wyborze wykonawcy zlecenie przeglądu osobie bez wymaganych uprawnień skutkuje dokumentem pozbawionym mocy prawnej.
