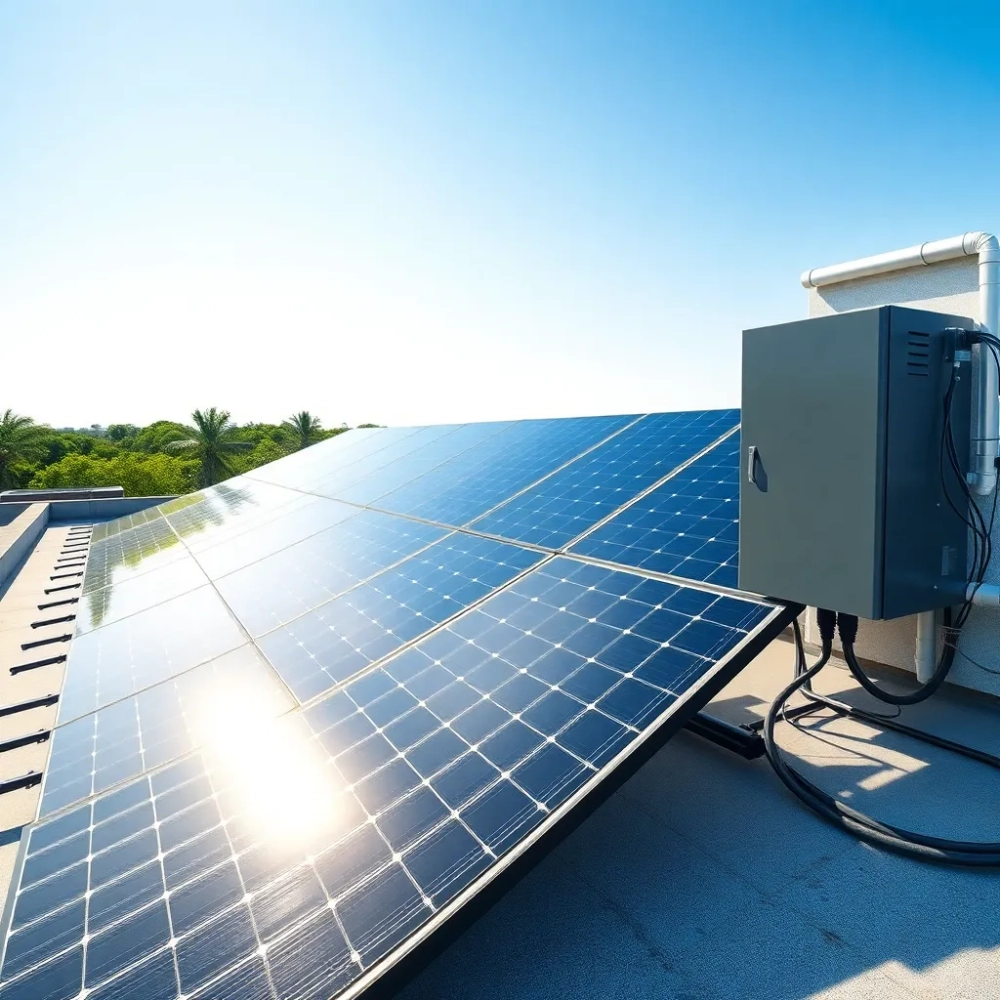

Projekt instalacji fotowoltaicznej z magazynem energii

Marzysz o fabryce albo biurowcu, który sam produkuje prąd, gromadzi go w bezpiecznych ogniwach i oddaje dokładnie wtedy, gdy stawka za kilowatogodzinę przyprawia o ból głowy? Projekt instalacji fotowoltaicznej z magazynem energii to dziś nie futurystyczna wizja, lecz realny plan inwestycyjny, który potrafi obciąć rachunek za energię o kilkadziesiąt procent i jednocześnie spełnić rygorystyczne wymogi formalne operatora sieci dystrybucyjnej. W dalszej części rozbieramy taki projekt na czynniki pierwsze: od doboru paneli i ogniw LiFePO4, przez architekturę BMS i inwertera hybrydowego, aż po konkretne oszczędności w złotówkach oraz warunki, w jakich taki układ zwróci się szybciej niż zakłada standardowy arkusz kalkulacyjny.

• Magazyn energii LiFePO4 192 kWh dla firm
• Inwerter hybrydowy XINUS i BMS trójpoziomowy
• Fotowoltaika na wiatach parkingowych z magazynem energii
• Kompensacja mocy biernej i oszczędności z taryfy nocnej
• Kalkulacja zwrotu i efekt końcowy

Magazyn energii LiFePO4 192 kWh dla firm

Technologia LiFePO4 zdobyła rynek przemysłowy nie dlatego, że jest modna, lecz z powodu twardych parametrów: ponad 6000 cykli przy 80% głębokości rozładowania, stabilna krzywa napięcia i radykalnie niższe ryzyko samozapłonu niż w klasycznych ogniwach NMC. W projektowanej instalacji cztery szafy bateryjne 4P 480 V 100 Ah sumują się do 192 kWh pojemności przy mocy ciągłej 48 kW. Każda szafa to równoległy stos czterech modułów 48 V, dzięki czemu awaria jednego modułu nie wyłącza całego magazynu redundancja wpisana w fizykę połączeń, nie w marketing.

Obudową jest kontener morski 20 ft, którego stalowa konstrukcja spełnia normę PN-EN 1993-1-3 dla profili cienkościennych i gwarantuje odporność na warunki zewnętrzne klasy C3 wg ISO 12944. Wewnątrz działają dwie jednostki klimatyzacji precyzyjnej utrzymujące temperaturę ogniw w paśmie 18-25 °C to kluczowe, bo chemia fosforanowa traci żywotność proporcjonalnie do każdego stopnia powyżej 30 °C. Instalacja elektryczna kontenera została zaprojektowana w układzie TN-S, z wydzielonymi obwodami siłowymi i sterowniczymi oraz oddzielnym kanałem kablowym dla tras sygnałowych, co minimalizuje sprzężenia EMC.

Równie ważny jest system ppoż. oparty na detekcji aerozolowej i module gaszenia gazem FM-200, reagujący na wzrost temperatury powyżej 70 °C w obrębie ogniwa. Normatywne odwołanie stanowi tu PN-EN 62619 dla ogniw litowych zastosowań przemysłowych oraz PN-EN 50272-2 dla stacjonarnych baterii. Inwestor, który pomija te wymogi w fazie projektu, płaci za to później podwójnie: wydłużonym odbiorem UDT i wyższą składką ubezpieczeniową.

Parametry magazynu w liczbach

Inwerter hybrydowy XINUS i BMS trójpoziomowy

Inwerter hybrydowy pełni w takim układzie rolę dyrygenta: decyduje, czy prąd płynie z paneli do odbiorników, do magazynu, do sieci, czy w odwrotnym kierunku. Model XINUS wyposażono w trójpoziomowy moduł IGBT, dzięki któremu napięcie wyjściowe składa się z trzech stopni napięcia pośredniego zamiast dwóch. Skutek? Mniejsze straty przełączania (zwykle o 1,2-1,5 punktu procentowego) i niższa zawartość harmonicznych THD, która przy 100% obciążenia utrzymuje się poniżej 3% granicy wymaganej przez PN-EN 50549-1 dla jednostek wytwórczych przyłączanych do sieci niskiego napięcia.

Wbudowany filtr aktywny to osobny moduł elektroniczny, który kompensuje składowe bierne i wyższe harmoniczne prądu pobieranego z sieci. Mechanizm jest prosty: inwerter mierzy w czasie rzeczywistym prąd i napięcie, rozkłada je na składowe metodą FFT, a następnie generuje prąd kompensujący o odwróconej fazie. Efekt? Współczynnik mocy cos φ rośnie powyżej 0,98, a opłata za moc bierną bądź kara za niski tg φ w taryfie B23 zupełnie znika z faktury zakładu.

BMS trójpoziomowy zarządza ogniwami w trzech warstwach: moduł 48 V, szafa 480 V, cały kontener 192 kWh. Każda warstwa ma własny kontroler z redundantnymi torami pomiarowymi napięcia i temperatury, a algorytm balancing'u aktywnego potrafi przenosić energię między ogniwami ze sprawnością 92%. Bez tego rozwiązania najsłabsze ogniwo w ciągu 12 miesięcy degraduje się nawet o 8% szybciej niż pozostałe, a cały magazyn traci użyteczną pojemność w tempie wykładniczym, nie liniowym.

Schemat blokowy sterowania

Fotowoltaika na wiatach parkingowych z magazynem energii

Montaż paneli nad parkingiem zwiększa gęstość wykorzystania terenu nawet o 180% w porównaniu z klasyczną instalacją naziemną, a przy okazji chroni samochody przed nagrzewaniem. W opisywanym projekcie zastosowano 90 paneli half-cut multi-busbar PERC o mocy 375 Wp każdy, co daje 33,75 kWp. Technologia half-cut redukuje straty rezystancyjne o ok. 25% względem klasycznych ogniw 60-cell, bo prąd płynący przez każdą połowę ogniwa jest dwukrotnie mniejszy, a więc spadki napięcia na szynach zbiorczych są niższe.

Konstrukcja wiaty musi spełniać Eurokod 1 (PN-EN 1991-1-3) dla obciążenia śniegiem oraz PN-EN 1991-1-4 dla wiatru, a sam projekt wykonawczy konstrukcji stalowej zatwierdza uprawniony projektant zgodnie z Prawem budowlanym (art. 61). W strefie wiatrowej II i śniegowej III, typowej dla większości Polski, słupy wiaty projektuje się na moment zginający rzędu 18-22 kNm, a profile stalowe dobiera klasy S355 o podwyższonej granicy plastyczności.

Nachylenie paneli na wiacie ustawiono na 10°, czyli poniżej optymalnego kąta 30-35° dla Polski. Celowo: wyższe kąty wymagałyby znacznie masywniejszych legarów, zwiększając koszt konstrukcji o 20-28%, a strata uzysku rocznego sięga jedynie 4-6%. Przy inwestycji liczonej w cyklach 25-letnich ta drobna strata energetyczna zwraca się wielokrotnie poprzez tańszą stal i szybszy montaż, co weryfikują konkretne kalkulacje BIM na etapie studium wykonalności.

Kiedy wiaty parkingowe nie zdadzą egzaminu

• Gdy teren jest zacieniony przez wysokie drzewa lub sąsiednie budynki w godzinach 10-14, produkcja spada nawet o 35%.
• Gdy grunt ma nośność poniżej 80 kPa i wymaga kosztownych pali fundamentowych, przewyższających zysk z podwójnego wykorzystania terenu.
• Gdy lokalne MPZP zabrania zabudowy powyżej 4 m, a wymagana wysokość wiaty dla ciężarówek wynosi 5,2 m.

Kompensacja mocy biernej i oszczędności z taryfy nocnej

Taryfa nocna w układzie dwustrefowym G12 i jej przemysłowym odpowiedniku B23 daje nawet 60% niższą cenę za kilowatogodzinę w paśmie 22:00-6:00 oraz 13:00-15:00 latem. Magazyn energii o pojemności 192 kWh pozwala w nocy naładować baterię do pełna z sieci po stawce nocnej i rozładować ją w szczycie porannym lub popołudniowym, gdy cena sięga wartości szczytowej. Różnica przy obecnym cenniku to około 0,42 zł/kWh, co przy jednym pełnym cyklu dziennym przekłada się na 80 zł oszczędności, a w skali roku nawet na 29 200 zł bez uwzględnienia weekendów, gdy cena bywa jeszcze wyższa.

Kompensacja mocy biernej to drugi, często pomijany strumień oszczędności. Silniki asynchroniczne, prostowniki, falowniki i oświetlenie LED w zakładzie przemysłowym generują moc bierną indukcyjną, za którą operator nalicza opłatę, jeśli tg φ spada poniżej 0,4. Inwerter hybrydowy z filtrem aktywnym potrafi kompensować tę moc w sposób ciągły, a tradycyjna bateria kondensatorów wymaga stopniowania i zajmuje cenne miejsce w rozdzielni. Przy średnim zakładzie o mocy przyłączeniowej 200 kW i tg φ = 0,25 roczna kara za moc bierną to 14-18 tys. zł, które po wdrożeniu magazynu spadają do zera.

Trzecia warstwa przychodów to funkcja UPS: przy zaniku napięcia sieci magazyn przejmuje zasilanie krytycznych odbiorników w ciągu 8-15 ms, zanim serwerownia, linia SMT czy chłodnia zdąży zareagować na awarię. Norma PN-EN 62040-1 definiuje czas przełączenia na zasilanie bezprzerwowe klasy VFI-SS-111 na poziomie poniżej 20 ms ten warunek spełnia każdy inwerter z filtrem aktywnym pracujący w trybie grid-forming. Dla zakładu spożywczego czy farmaceutycznego to nie tylko oszczędność, lecz ciągłość certyfikatów ISO i HACCP.

Uwaga projektowa: zbyt mały magazyn w stosunku do mocy przyłączeniowej zakładu nie skompensuje w pełni mocy biernej, a zbyt duży obciąży się kosztami strat round-trip. Optymalna relacja pojemności do mocy umownej to 0,6-1,2 kWh/kW, w zależności od profilu produkcji i charakterystyki obciążenia.

Kalkulacja zwrotu i efekt końcowy

Łączny nakład inwestycyjny na opisywaną instalację wacha się między 1,15 a 1,35 mln zł netto, w zależności od warunków gruntowych i zakresu modernizacji rozdzielni głównej. Przy rocznych oszczędnościach rzędu 95-120 tys. zł (taryfa nocna + kompensacja + UPS + opłata mocowa) prosty okres zwrotu wynosi 10-13 lat, a po uwzględnieniu dotacji z programu regionalnego i amortyzacji podatkowej skraca się do 7-9 lat. To wynik spójny z benchmarkiem rynkowym dla przemysłowych instalacji PV + BESS o mocy 30-50 kWp i pojemności 150-200 kWh w Europie Środkowej w 2024 roku.

Efekt ekologiczny liczy się nie mniej niż finansowy. Redukcja emisji CO₂ w takiej instalacji sięga 28-32 t rocznie, co odpowiada wycofaniu z ruchu 12 samochodów osobowych z silnikiem Diesla albo posadzeniu 1400 drzew liściastych na powierzchni 1 ha. W kontekście rosnących kosztów uprawnień EUA na europejskim rynku emisji (ceny 70-95 EUR/t w 2024 r.) każda zaoszczędzona tona CO₂ ma realną wartość bilansową, którą audytor ESG-u chętnie przeniesie do sprawozdania niefinansowego.

Dobrze zaprojektowany układ PV + magazyn energii to nie pojedynczy zakup, lecz złożony instrument finansowy, energetyczny i środowiskowy, który zwraca się pod warunkiem, że każdy z tych aspektów został policzony w arkuszu kalkulacyjnym, a nie w katalogu marketingowym. Tam, gdzie kompetentny inżynier łączy półprzewodnikową fizykę ogniwa z przepisami operatora sieci i taryfą spółki obrotu, powstaje instalacja, która przez 15 lat po prostu pracuje cicho, przewidywalnie i z coraz lepszym wynikiem finansowym, bo każdy rok przynosi wyższą cenę energii z sieci.

Zanim podpiszesz umowę z wykonawcą, poproś o trzy dokumenty: symulację produkcji w PVsyst z uwzględnieniem realnego zacienienia, arkusz doboru magazynu z krzywymi SoC dla typowego dnia roboczego oraz pełną specyfikację BMS wraz z certyfikatem zgodności z PN-EN 62619.

Źródła i akty prawne: PN-EN 1991-1-3 (obciążenie śniegiem), PN-EN 1991-1-4 (obciążenie wiatrem), PN-EN 1993-1-3 (konstrukcje stalowe), PN-EN 50549-1 (przyłączenie jednostek wytwórczych), PN-EN 62619 (baterie litowe zastosowań przemysłowych), PN-EN 50272-2 (baterie stacjonarne wymagania bezpieczeństwa), PN-EN 62040-1 (zasilacze UPS), ISO 12944 (ochrona antykorozyjna), Prawo budowlane (Dz.U. 1994 nr 89 poz. 414 z późn. zm.), ustawa Prawo energetyczne (Dz.U. 1997 nr 54 poz. 348 z późn. zm.), ustawa o odnawialnych źródłach energii (Dz.U. 2015 poz. 478 z późn. zm.). Dane rynkowe: cenniki operatorów sieci dystrybucyjnej 2024, dane European Energy Exchange, raporty IEA PVPS 2024 oraz publikacje Krajowej Izby Klastrów Energii i OZE.
