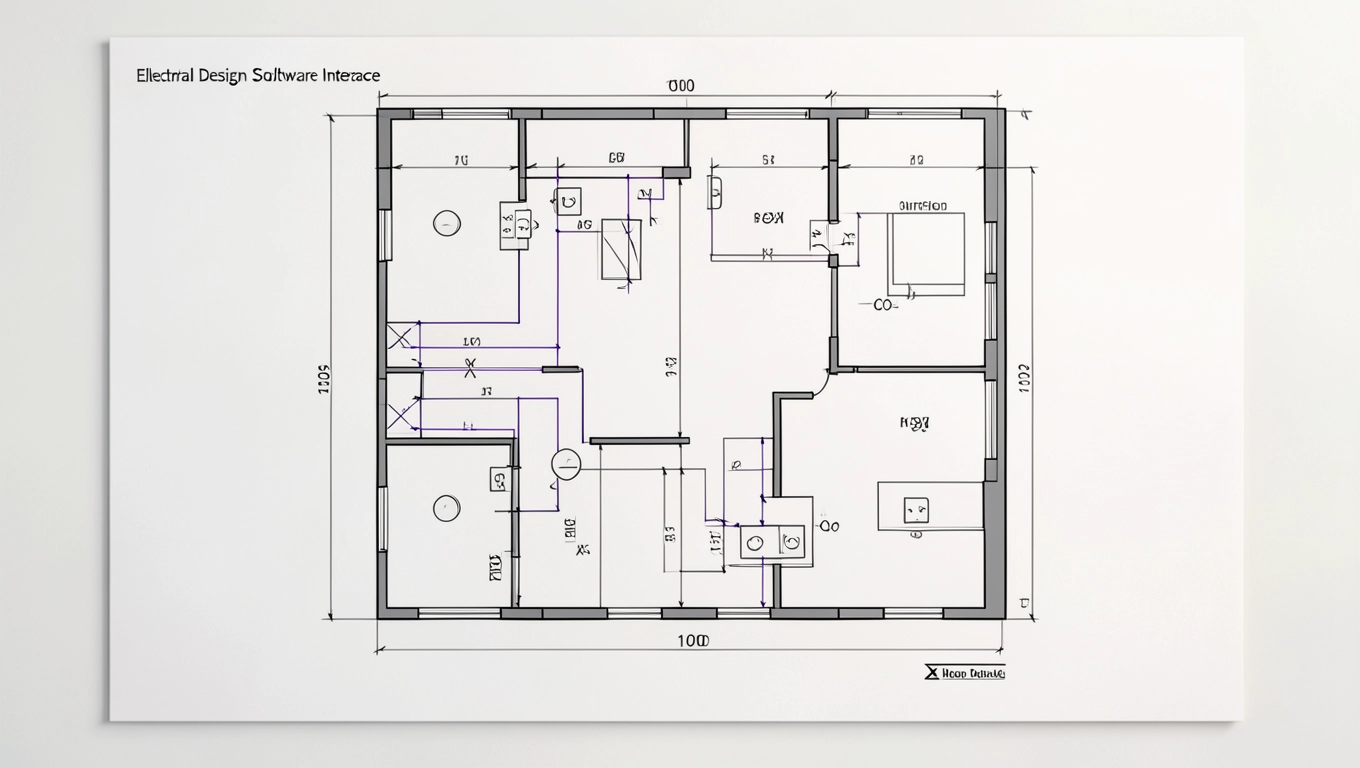

Program do projektowania instalacji elektrycznej w domu – który wybrać i jak zacząć?

Wybór odpowiedniego narzędzia do zaprojektowania instalacji elektrycznej w domu potrafi przyprawić o ból głowy nawet osoby z technicznym zacięciem, bo rynek oprogramowania pęka w szwach od programów, które obiecują złote góry, a po instalacji okazują się zbyt skomplikowane, drogie albo kompletnie nieprzystosowane do polskich norm. Tymczasem program do projektowania instalacji elektrycznej w domu nie musi być ani kosztowną inwestycją, ani narzędziem zarezerwowanym wyłącznie dla inżynierów z dwudziestoletnim stażem, ponieważ współczesne rozwiązania projektowe łączą intuicyjną obsługę z pełną zgodnością z normą PN-HD 60364, automatycznymi obliczeniami spadków napięcia i gotowymi symbolami zgodnymi z polskimi konwencjami. W dalszej części znajdziesz konkretne wskazówki, jak przejść od pustego pliku do kompletnej dokumentacji wykonawczej bez konieczności opanowywania każdego przepisu na pamięć.

• Najlepsze programy do projektowania instalacji elektrycznej dla początkujących
• Jak zaprojektować instalację elektryczną w domu krok po kroku
• Porównanie programów do projektowania instalacji elektrycznej
• Najczęstsze błędy przy projektowaniu instalacji elektrycznej w domu
• Co przygotować przed rozpoczęciem projektu
• Mini-glosariusz pojęć

Najlepsze programy do projektowania instalacji elektrycznej dla początkujących

Zaczynanie przygody z projektowaniem od razu od zaawansowanego środowiska CAD to prosta droga do zniechęcenia, bo setki parametrów, warstw i bibliotek potrafią przytłoczyć jeszcze zanim powstanie pierwszy obwód. Lepszym rozwiązaniem jest wybór narzędzia, które oferuje uproszczony tryb pracy z gotowymi szablonami domów jednorodzinnych, a jednocześnie pozwala w każdej chwili zejść do poziomu szczegółowego schematu jednoliniowego. Takie podejście sprawdza się zwłaszcza u osób, które projektują instalację przede wszystkim dla siebie i potrzebują czytelnej dokumentacji do odbioru domu.

Przy wyborze pierwszego programu kluczowe są cztery filary: dostępność polskiej biblioteki symboli, automatyczna walidacja zgodności z normą PN-HD 60364, możliwość generowania schematów jednoliniowych jednym kliknięciem oraz rozsądny model licencyjny, który nie wymaga opłacania abonamentu rocznego w wysokości kilku tysięcy złotych. Programy działające w chmurze zyskują tu dodatkowy plus, bo nie obciążają komputera i pozwalają kontynuować pracę na tablecie w piątkowy wieczór, kiedy akurat wpadnie nowy pomysł na rozmieszczenie gniazdek w salonie.

Warto też zwrócić uwagę na moduły dedykowane instalacjom fotowoltaicznym, ponieważ coraz częściej projekt domu obejmuje dachówkę z panelami, a ręczne przeliczanie parametrów inwertera w arkuszu kalkulacyjnym zajmuje mnóstwo czasu i sprzyja pomyłkom. Narzędzia posiadające wbudowany kalkulator mocy PV, automatyczny dobór zabezpieczeń po stronie AC i DC oraz gotowe szablony rozdzielnic solarnych pozwalają skrócić ten etap z kilku godzin do kilkunastu minut, a przy okazji eliminują ryzyko dobrania przewodu o zbyt małym przekroju względem spodziewanego prądu zwarciowego.

Z perspektywy praktyka największą zmorą początkujących bywa brak spójnego modelu budynku, w którym ściany, stropy i pomieszczenia są ze sobą powiązane geometrycznie. Kiedy przesuwamy drzwi w jednym module, a kanały kablowe w innym, po dwóch godzinach okazuje się, że trasa przewodu prowadzi przez ścianę nośną, której nie da się podkuć. Model BIM 3D rozwiązuje ten problem raz na zawsze, ponieważ każdy element budynku ma swoje współrzędne, a program sam wykrywa kolizje między trasą kablową a konstrukcją, zanim ekipa remontowa zacznie kuć bruzdy.

Jak zaprojektować instalację elektryczną w domu krok po kroku

Procedura projektowania dzieli się na sześć kolejnych etapów, z których każdy ma swoją logikę i swój typowy czas realizacji. Pominięcie któregokolwiek z nich skutkuje albo opóźnieniami na budowie, albo koniecznością kosztownych przeróbek po tynkowaniu ścian. Poniższy schemat wynika z dziesiątek realizacji i pokazuje, ile orientacyjnie zajmuje każdy krok w domu o powierzchni 120-150 m².

Pierwszy etap, czyli import modelu budynku, polega na wczytaniu pliku DWG lub IFC z programu architektonicznego albo na ręcznym narysowaniu rzutów kondygnacji w module CAD narzędzia projektowego. Jeśli korzystasz z programu z prawdziwym modelem BIM, wystarczy zaimportować plik z Archicada lub Revita i natychmiast uzyskujesz trójwymiarową bryłę ze ścianami, oknami i drzwiami gotową do rozmieszczania urządzeń.

Drugi etap to rozmieszczenie osprzętu, gdzie każdy punkt elektryczny musi znaleźć się w odpowiedniej odległości od narożników i zgodnie z przepisami budowlanymi. Gniazda 230 V montuje się na wysokości 30 cm od podłogi w pokojach i 110-120 cm w kuchni nad blatem, a włączniki oświetlenia 90-140 cm od podłogi, przy czym odległość od framugi drzwiowej wynosi minimum 15 cm ze względu na łatwość obsługi kółkami wózka inwalidzkiego. Programy z automatyczną walidacją norm podświetlają na czerwono każde odstępstwo, co pozwala wyeliminować błędy jeszcze przed wydrukiem dokumentacji.

Trasy kablowe rysujemy zawsze po najkrótszej drodze między rozdzielnicą a odbiornikiem, unikając równoległego prowadzenia obwodów siłowych i teleinformatycznych w odległości mniejszej niż 20 cm, bo zakłócenia elektromagnetyczne mogą objawiać się trzaskami w głośnikach lub zerwanymi połączeniami sieci LAN. W praktyce oznacza to prowadzenie obwodów oświetleniowych w jednej strefie sufitowej, a gniazdek w drugiej, z zachowaniem kątów prostych na zakrętach, co ułatwia późniejsze wciąganie przewodów do peszel.

Obliczenia elektryczne to etap, w którym program udowadnia swoją wartość, ponieważ ręczne przeliczanie spadków napięcia dla kilkudziesięciu obwodów zajmuje cały dzień i wymaga pamiętania wzoru ΔU = (2 × ρ × L × I) / S. Nowoczesne narzędzia wykonują tę kalkulację automatycznie na podstawie długości trasy kablowej, poboru mocy i przekroju przewodu, sygnalizując przekroczenie dopuszczalnych 4% spadku napięcia dla obwodów oświetleniowych zgodnie z normą PN-HD 60364.

Zanim uruchomisz moduł obliczeniowy, upewnij się, że w ustawieniach projektu wybrałeś właściwą rezystywność gruntu dla danego regionu Polski, ponieważ wartość ta wpływa bezpośrednio na dobór uziomu fundamentowego i przekroje przewodów ochronnych. Dla gruntów piaszczystych wartość wynosi około 200 Ωm, dla gliniastych 50-100 Ωm, a dla terenów podmokłych nawet poniżej 30 Ωm, co oznacza konieczność stosowania dłuższych bednarek lub dodatkowych sond szpilkowych.

Ostatnie dwa etapy, czyli tworzenie schematów jednowieloliniowych rozdzielnic i generowanie dokumentacji wykonawczej, to wisienka na torcie, bo właśnie te elementy trafiają do rąk inspektora nadzoru i elektryka wykonawcy. Schemat jednowieloliniowy pokazuje wszystkie zabezpieczenia, wyłączniki różnicowoprądowe, przekaźniki priorytetowe i sterowanie oświetleniem w postaci jednej pionowej linii z oznaczeniami, co pozwala w ciągu minuty zrozumieć logikę całej instalacji bez czytania wielostronicowego opisu.

Porównanie programów do projektowania instalacji elektrycznej

Trzy najczęściej wybierane narzędzia na polskim rynku różnią się od siebie filozofią pracy, ceną i zakresem obsługiwanych instalacji. Żadne z nich nie jest uniwersalnie najlepsze, bo wybór zależy od skali projektów, budżetu i tego, czy oprócz instalacji elektrycznej projektujemy też sieci SN/WN lub instalacje fotowoltaiczne na farmach o mocy kilkuset kilowatów.

Dla kogo pracuje pierwsza grupa programów? Przede wszystkim dla biur projektowych realizujących inwestycje wielobranżowe, w których elektryka musi koordynować się z instalacjami wod-kan, HVAC i teletechniką w jednym modelu BIM. Takie podejście eliminuje sytuacje, w których rura wentylacyjna przecina zaprojektowany kanał kablowy, bo koordynacja 3D wykrywa kolizje automatycznie w ciągu sekund.

Druga grupa sprawdza się w mniejszych pracowniach, gdzie architekt przygotowuje model 2D, a elektryk dostaje rysunki DWG i na nich opiera własną dokumentację. Brak pełnego BIM-u odczuwa się zwłaszcza przy skomplikowanych dachach, gdzie trasy kablowe muszą omijać krokwie, a programy 2D nie pokazują tej geometrii. Mimo to dla prostych domów z płaskim dachem to rozwiązanie bywa wystarczające i tańsze.

Trzecia grupa odpowiada na potrzeby elektryków praktyków, którzy projektują od kilku do kilkunastu instalacji rocznie i potrzebują szybkiego narzędzia do generowania schematów rozdzielnic oraz obliczeń spadków napięcia. Tutaj waga spoczywa na prostocie obsługi i dostępności polskich bibliotek komponentów, a nie na zaawansowanym modelowaniu 3D. Dla typowego domu jednorodzinnego takie narzędzie sprawdza się znakomicie.

Najczęstsze błędy przy projektowaniu instalacji elektrycznej w domu

Pierwszy grzech projektowy to zbyt mała liczba obwodów, przez co jeden wyłącznik obsługuje jednocześnie kuchnię, łazienkę i przedpokój, a przeciążenie objawia się wybijaniem korków przy włączaniu piekarnika i pralki jednocześnie. Norma PN-HD 60364 zaleca wydzielenie osobnych obwodów dla urządzeń o mocy powyżej 2 kW, a w praktyce w domu 120 m² powinno powstać minimum 15-20 obwodów, aby zapewnić komfort użytkowania i selektywność zabezpieczeń.

Drugi błąd to brak wyłączników różnicowoprądowych w obwodach łazienkowych i kuchennych, gdzie ryzyko porażenia prądem jest najwyższe ze względu na obecność wody i metalowych urządzeń. RCD o prądzie różnicowym 30 mA odłącza zasilanie w ciągu 30 ms od momentu dotknięcia przewodu pod napięciem, co w wielu przypadkach decyduje o życiu lub śmierci. W nowoczesnej rozdzielnicy każdy obwód w pomieszczeniu mokrym powinien być chroniony osobnym RCD, a nie wspólnym dla całego piętra.

Trzecia pułapka to niedoszacowanie mocy przyłączeniowej, przez co po zainstalowaniu klimatyzacji, pompy ciepła i ładowarki do samochodu elektrycznego dom zaczyna pobierać więcej prądu niż pozwala umowa z zakładem energetycznym. Standardowe 5 kW mocy przyłączeniowej wystarcza dla domu bez klimatyzacji i bez EV, ale gdy pojawia się ładowarka 11 kW, konieczne staje się zwiększenie mocy do co najmniej 17-22 kW, co wymaga aneksu do umowy i wymiany zabezpieczenia przedlicznikowego.

Czwarta wpadka to pomijanie stref ochronnych w łazienkach, gdzie gniazda 230 V mogą znajdować się wyłącznie w strefie 3, czyli minimum 60 cm od krawędzi wanny lub prysznica. Strefa 0 obejmuje wnętrze brodzika, strefa 1 przestrzeń nad wanną do wysokości 225 cm, a strefa 2 pas 60 cm wokół wanny. Montaż gniazda w strefie 1 grozi porażeniem przy jednoczesnym dotknięciu armatury i wtyczki, a polskie przepisy jasno tego zabraniają.

Piąty błąd to rezygnacja z uziemienia fundamentowego w domach z płytą fundamentową, ponieważ wielu inwestorów traktuje je jako zbędny wydatek. Tymczasem bednarka ze stali ocynkowanej 30×4 mm ułożona w ławie fundamentowej i połączona z rozdzielnicą główną obniża rezystancję uziemienia poniżej wymaganych 10 Ω, co jest warunkiem prawidłowego działania ogranicznika przepięć typu 1+2. Brak takiego uziemienia oznacza, że uderzenie pioruna w odległości 50 m od budynku może zniszczyć całą elektronikę.

Szósty grzech to brak trasy dla światłowodu i okablowania strukturalnego na etapie projektu elektrycznego, przez co późniejsze kucie bruzd pod skrętkę Cat 6 rujnuje świeżo otynkowane ściany. Warto zaplanować co najmniej jedno gniazdo RJ45 w każdym pokoju, punkt dostępowy WiFi na każdej kondygnacji oraz rurkę osłonową od rozdzielnicy multimedialnej do skrzynki teletechnicznej na granicy działki, z zapasem długości minimum 2 m na każdym końcu.

Co przygotować przed rozpoczęciem projektu

Checklist przed uruchomieniem programu projektowego:

• Rzuty kondygnacji w formacie DWG, DXF lub IFC z naniesionymi wymiarami pomieszczeń
• Wykaz pomieszczeń z oznaczeniami funkcji (kuchnia, łazienka, salon, sypialnia)
• Moc przyłączeniowa w kW potwierdzona umową z zakładem energetycznym
• Lista urządzeń dużej mocy: piekarnik, płyta indukcyjna, klimatyzacja, pompa ciepła
• Lokalizacja rozdzielnicy głównej i podrozdzielnic
• Planowane źródła światła i ich typ (LED, halogen, ściemniacz)
• Decyzja o fotowoltaice: moc instalacji, typ inwertera, lokalizacja paneli

Mini-glosariusz pojęć

SN sieć średniego napięcia, w Polsce najczęściej 15 kV lub 20 kV, stosowana w transformatorach rozdzielczych zasilających osiedla i wioski.

WN sieć wysokiego napięcia, obejmująca napięcia 110 kV, 220 kV i 400 kV, wykorzystywana w przesyle energii na duże odległości.

Rozdzielnica elektryczna szafka z wyłącznikami nadprądowymi, różnicowoprądowymi i innymi zabezpieczeniami, stanowiąca punkt rozdziału energii między obwody.

Rezystywność gruntu opór właściwy gruntu wyrażany w Ωm, decydujący o skuteczności uziomu fundamentowego.

Spadek napięcia różnica napięcia między początkiem a końcem obwodu, która nie powinna przekraczać 4% dla oświetlenia i 5% dla innych odbiorników.

Pamiętaj, że projekt instalacji elektrycznej w domu jednorodzinnym powinien zostać wykonany lub zweryfikowany przez osobę z uprawnieniami budowlanymi w specjalności instalacyjnej. Samodzielne projektowanie bez późniejszego przeglądu przez uprawnionego projektanta grozi odmową odbioru budynku przez nadzór budowlany oraz, co groźniejsze, realnym ryzykiem porażenia prądem lub pożaru instalacji.

Dobór oprogramowania do projektowania instalacji elektrycznej to decyzja, która wpływa nie tylko na tempo pracy, ale też na bezpieczeństwo domowników przez kolejne trzydzieści lat użytkowania budynku. Model BIM, automatyczna walidacja norm PN i gotowe moduły fotowoltaiczne pozwalają skrócić czas projektowania o 40-60% w porównaniu z tradycyjnym rysowaniem w CAD, a przy okazji eliminują większość typowych błędów początkujących projektantów. Jeśli stoisz przed wyborem pierwszego narzędzia, zacznij od wersji próbnej wybranego programu i przetestuj go na planie własnego domu jeszcze przed zakupem licencji.

Źródła

Norma PN-HD 60364 Instaluje elektryczne niskiego napięcia, opublikowana przez Polski Komitet Normalizacyjny (pkn.pl).

Rozporządzenie Ministra Infrastruktury i Rozwoju z dnia 12 marca 2009 r. zmieniające rozporządzenie w sprawie warunków technicznych, jakim powinny odpowiadać budynki i ich usytuowanie (isap.sejm.gov.pl).

Norma PN-EN 50522 Uziemienie instalacji elektroenergetycznych prądu przemiennego o napięciu wyższym od 1 kV.
