Prób szczelności instalacji gazowej wzór: protokół do pobrania i instrukcja

Szukasz konkretu jakie ciśnienie, ile minut, co wpisać w protokole i kto ma prawo go podpisać. Masz przed sobą pełne rozwiązanie: kompletną tabelę ciśnień, siedmiokrokową procedurę, wzór dokumentu do wydruku, listę najczęstszych błędów i drzewo decyzyjne uprawnień. Dla instalacji gazowej w budynku mieszkalnym obowiązuje Cię konkretnie: 0,05 MPa przez 30 minut, z manometrem klasy 0,6 i czynnikiem próbnym w postaci powietrza lub azotu. Wszystko poniżej opiera się na § 43-47 rozporządzenia MSWiA z 1999 r., § 53 rozporządzenia BHP oraz art. 62 Prawa budowlanego.

• Ciśnienie próbne i czas badania według § 44 rozporządzenia MSWiA
• Procedura krok po kroku: jak wykonać próbę szczelności instalacji gazowej
• Wymagania wobec manometru i czynnika próbnego (powietrze, azot)
• Kwalifikacje osób wykonujących próbę szczelności kto może podpisać protokół
• Protokół z próby szczelności wzór z opisem wszystkich pól
• Różnica między próbą główną a kontrolną
• Najczęstsze błędy przy próbie szczelności
• Co dalej po negatywnym wyniku próby
• Checklista 12-punktowa: czy Twoja próba szczelności spełnia wymagania?
• Najczęściej zadawane pytania

Ciśnienie próbne i czas badania według § 44 rozporządzenia MSWiA

Podana w przepisach wartość to nie sugestia to jedyne legalne ciśnienie, które przyjmuje nadzór budowlany i gazownia. Dla instalacji gazowej w mieszkaniu lub domu jednorodzinnym w grę wchodzi 0,05 MPa przy czasie obserwacji wynoszącym 30 minut, z tolerancją spadku ciśnienia równą zeru. Pomieszczenia zagrożone wybuchem kotłownie, garaże z gazem wymagają natomiast 0,1 MPa, ponieważ dyfuzja metanu w takiej przestrzeni zachodzi szybciej i próba musi wykryć nieszczelność zanim stężenie osiągnie dolną granicę wybuchowości.

Parametry zmieniają się wraz z etapem inwestycji, dlatego poniższa tabela porządkuje cztery najczęstsze sytuacje, w których wykonujesz lub zlecasz próbę.

Wartość robocza w instalacji (MOP, maksymalne ciśnienie operacyjne) wynosi dla gazu ziemnego w typowej sieci domowej 2,5 kPa. Przy MOP wyższym niż 5 kPa, na przykład w kotłowni przemysłowej, próba rośnie tu obowiązuje 150% MOP przez 30 minut. Dla MOP 2,5 kPa oznacza to 3,75 kPa. Zasada wynika z PN-EN 1775 i chroni przed rozszczelnieniem połączeń pod obciążeniem wyższym niż projektowe.

Cztery sytuacje, w których próba jest obowiązkowa

Nowa instalacja przed uruchomieniem wymagana zawsze, bez wyjątku, niezależnie od tego, czy budujesz dom, czy przebudowujesz kuchnię w bloku. Przebudowa wymagana po każdej wymianie odcinka, urządzenia lub przejściu przez przegrodę budowlaną. Napełnienie wymagane przed pierwszym wpuszczeniem gazu ziemnego, ponieważ operator sieci dystrybucyjnej nie napełni instalacji bez pozytywnego wyniku próby. Kontrola okresowa wymagana co roku dla instalacji powyżej 6 miesięcy użytkowania, zgodnie z art. 62 ust. 1 pkt 1 Prawa budowlanego, a w obiektach zagrożonych wybuchem co 6 miesięcy.

Procedura krok po kroku: jak wykonać próbę szczelności instalacji gazowej

Siedem kroków poniżej buduje logiczny łańcuch każdy opiera się na poprzednim. Pominięcie któregokolwiek oznacza, że wynik próby można podważyć na kontrolach UDT lub nadzoru budowlanego.

Krok 1: Wyznaczenie granic odcinka i szkic instalacji

Na rzucie instalacji zaznaczasz punkty odcięcia, od których zaczynasz próbę, i kończysz. Granica biegnie najczęściej od kurka głównego (przy gazomierzu) do ostatniego odbiornika, ale możesz badać krótszy fragment, jeśli reszta instalacji była już sprawdzona oddzielnie. Szkic z wymiarami, opisem materiału rur i lokalizacją zaworów stanowi załącznik do protokołu.

Krok 2: Odłączenie gazomierza i zaślepienie końcówek

Gazomierz wykręcasz lub zamykasz obejściem, a wszystkie odbiorniki (kuchenka, kocioł, podgrzewacz) odcinasz od próbowanego odcinka. Końcówki instalacji zamykasz zaślepkami, korkami lub kulkowymi zaworami odcinającymi żaden element podłączony do rury nie może „oddychać" przez membranę czy palnik.

Krok 3: Dostępność połączeń gwintowych i spawanych

Zanim zaczniesz napełniać instalację powietrzem, sprawdzasz wzrokowo wszystkie połączenia gwintowe i spawy. Norma PN-EN 1775 wymaga, żeby każde połączenie było widoczne i dostępne, inaczej wynik próby traci ważność. Miejsca zabudowane, zalane zaprawą lub zamknięte w bruzdach musisz odsłonić jeszcze przed napełnianiem.

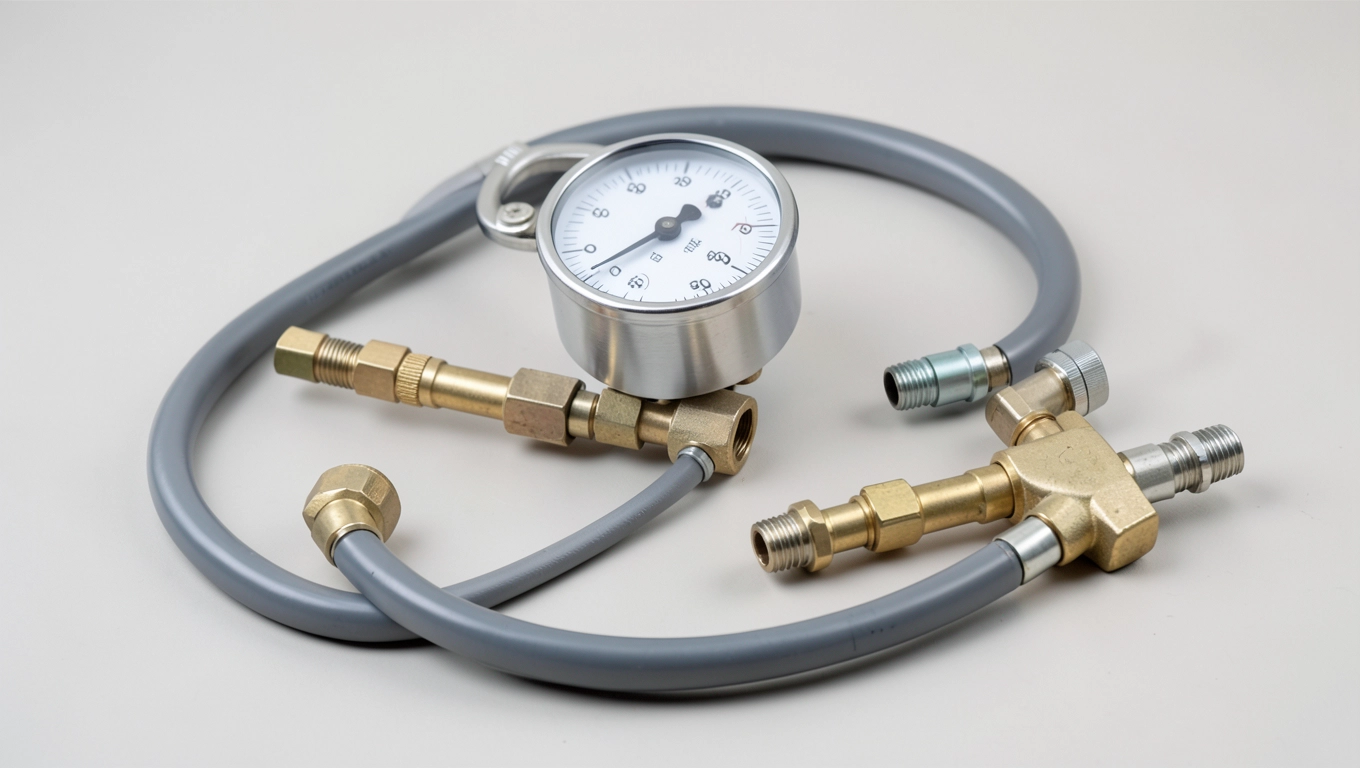

Krok 4: Zestaw pomiarowy manometr klasy 0,6

Manometr dobierasz tak, żeby ciśnienie próbne wypadało w środkowej lub górnej ćwiartce zakresu. Dla 0,05 MPa najlepiej sprawdza się zakres 0-0,06 MPa, dla 0,1 MPa zakres 0-0,16 MPa. Klasa dokładności 0,6 (dopuszczalny błąd ±0,6% zakresu) to wymóg minimalny. Przyrząd musi mieć aktualną cechę legalizacji i tabliczkę z numerem fabrycznym, który przepisujesz do protokołu.

Krok 5: Wolne napełnianie i stabilizacja temperatury

Instalację napełniasz powietrzem lub azotem powoli regulacja dławienia zaworem nie powinna przekraczać kilku dm³/s, ponieważ sprężone powietrze ogrzewa się przy gwałtownym wzroście ciśnienia. Po osiągnięciu zadanej wartości odczekujesz 15 minut na wyrównanie temperatury między metalem rury a gazem. W tym czasie ciśnienie pozornie spadnie, ale to spadek pozorny, a nie nieszczelność.

Krok 6: Odczyt po 30 minutach

Po upływie dokładnie 30 minut od zakończenia stabilizacji odczytujesz wskazanie manometru i porównujesz z wartością początkową. Dopuszczalny spadek ciśnienia wynosi zero. Każdy, nawet minimalny, spadek oznacza konieczność lokalizacji wycieku i powtórzenia próby od początku.

Krok 7: Zapis wyników i podpisy

Wynik wpisujesz do protokołu wraz z numerami seryjnymi manometrów, temperaturą otoczenia i instalacji, datą i godziną rozpoczęcia oraz zakończenia próby, a także czynnikiem próbnym. Dokument podpisuje wykonawca, kierownik robót (jeśli wymagany) i inwestor lub inspektor nadzoru inwestorskiego.

Wymagania wobec manometru i czynnika próbnego (powietrze, azot)

Dobór manometru to nie kosmetyka, lecz wymóg prawny błędne urządzenie dyskwalifikuje próbę niezależnie od jej wyniku. Tabela poniżej porządkuje parametry techniczne.

Sam manometr nie wystarcza zestaw pomiarowy tworzą jeszcze: zawór odcinający między butlą a instalacją, przewód ciśnieniowy o ciśnieniu roboczym wyższym niż próbne, a w przypadku azotu reduktor dwustopniowy lub jednostopniowy z zaworem zwrotnym.

Butla z azotem wymaga zaworu i reduktora ustawionego na ciśnienie wyjściowe nieco wyższe niż próbne. Reduktor bez zaworu odcinającego wypuszcza azot nawet po zamknięciu butli, co zaburza odczyt stabilizacji. Czerwona butla z napisem „Azot" przykręcasz przez reduktor do instalacji i otwierasz zawór butli dopiero po podłączeniu manometru.

Temperatura i błędy pomiarowe wzór p₁/T₁ = p₂/T₂

Najczęstszy fałszywy wynik negatywny rodzi się z pominięcia wpływu temperatury. W zamkniętej objętości ciśnienie zależy od temperatury bezwzględnej zgodnie z równaniem gazu doskonałego:

p₁ / T₁ = p₂ / T₂

Jeśli podczas próby temperatura instalacji wzrosła z 15°C (288 K) do 20°C (293 K), ciśnienie pozornie spadło o około 1,7%, czyli dla 0,05 MPa daje to spadek rzędu 0,85 kPa. Tyle samo „ucieka" w wyniku błędu pomiarowego. Dlatego stabilizacja termiczna trwa co najmniej kwadrans, a samą próbę wykonujesz w miarę możliwości nocą lub wcześnie rano, gdy różnice temperatur są najmniejsze.

Kwalifikacje osób wykonujących próbę szczelności kto może podpisać protokół

Rozróżnienie między rolą a uprawnieniami bywa źródłem poważnych problemów nie każdy, kto potrafi wykonać pomiar, ma prawo podpisać protokół odbioru. Poniższe drzewo decyzyjne porządkuje kompetencje.

Dla domu jednorodzinnego wystarczają zwykle uprawnienia budowlane w specjalności instalacyjnej (sanitarnej) oraz przynależność do okręgowej izby inżynierów budownictwa (w przypadku inżyniera) lub do izby architektów (w przypadku architekta). W spółdzielni lub wspólnocie mieszkaniowej często wymaga się dodatkowo świadectwa G3, ponieważ kontrola okresowa obejmuje urządzenia podlegające dozorowi technicznemu UDT w zakresie eksploatacji.

Protokół z próby szczelności wzór z opisem wszystkich pól

Poniższy wzór protokołu zawiera osiemnaście pól, które powtarzają się w każdej profesjonalnej dokumentacji odbiorowej w Polsce. Drukujesz go dwukrotnie: jeden egzemplarz dla inwestora, drugi dla wykonawcy lub operatora gazowni.

Lista 18 pól protokołu

• 1. Numer protokołu i data sporządzenia
• 2. Miejsce wykonania próby (adres)
• 3. Inwestor / zarządca / właściciel
• 4. Wykonawca pomiaru (nazwa, dane kontaktowe)
• 5. Nr zlecenia / umowy
• 6. Zakres badania (odcinek od-do)
• 7. Materiał i średnica rur
• 8. Długość odcinka [m]
• 9. Czynnik próbny
• 10. Ciśnienie próbne [MPa]
• 11. Czas obserwacji [min]
• 12. Ciśnienie początkowe [MPa]
• 13. Ciśnienie końcowe [MPa]
• 14. Spadek ciśnienia [MPa]
• 15. Manometr typ, klasa, zakres, nr fabryczny
• 16. Temperatura początkowa i końcowa [°C]
• 17. Wynik końcowy (pozytywny / negatywny)
• 18. Podpisy i pieczątki

Różnica między próbą główną a kontrolną

Te dwa pojęcia myli każdy początkujący, choć ich skutki prawne są zupełnie różne. Próba główna towarzyszy odbiorowi nowej lub przebudowanej instalacji i zamyka etap budowlany. Próbę wykonujesz zgodnie z § 44 rozp. MSWiA, ciśnieniem 0,05 MPa (lub 0,1 MPa w strefie zagrożenia wybuchem), przez 30 minut, czynnikiem powietrzem lub azotem.

Próba kontrolna przed napełnieniem gazem to odrębna procedura wynikająca z § 53 rozp. RMKiOP z 1999 r. (rozporządzenie BHP przy urządzeniach i instalacjach). Jej celem jest potwierdzenie, że od momentu próby głównej do dnia napełnienia nie doszło do uszkodzeń (choćby przypadkowego przebicia rury wiertarką podczas montażu mebli). Wykonujesz ją bezpośrednio przed przyjazdem ekipy gazowni, zwykle w obecności jej przedstawiciela.

Najczęstsze błędy przy próbie szczelności

Lista poniżej powstała z obserwacji na budowach i w trakcie kontroli nadzoru budowlanego. Każdy punkt odpowiada konkretnemu przypadkowi odrzuconego protokołu.

• Pomijanie stabilizacji termicznej fałszywie ujemny wynik przez 15 minut po napełnieniu.
• Użycie manometru sprężynowego bez legalizacji wynik bez podstawy prawnej.
• Stosowanie tlenu zamiast azotu ryzyko wybuchu i niedopuszczalny czynnik próbny.
• Próba z odłączonymi odbiornikami, ale bez zaślepek na króćcach palników ucieczka powietrza przez niezamknięte wyloty.
• Ustawienie zakresu manometru 0-1 MPa dla ciśnienia 0,05 MPa odczyt w dolnej ćwiartce skali, gdzie błąd wskazania rośnie.
• Brak szkicu instalacji z zaznaczonym odcinkiem protokół bez załącznika graficznego jest formalnie niekompletny.
• Wykonanie próby w czasie mrozu, gdy temperatura instalacji i powietrza silnie się różnią spadek ciśnienia pozorny, mylnie oceniany jako nieszczelność.
• Podpisanie protokołu przez osobę bez uprawnień budowlanych w protokole okresowym to poważne naruszenie art. 62 PB.
• Brak numeru fabrycznego manometru bez identyfikacji przyrządu wynik nie podlega weryfikacji.
• Próba zanim wszystkie połączenia gwintowe skończą schnąć po uszczelnieniu (np. po użyciu pakuł i pasty) pasty mogą chwilowo uszczelniać drobne nieszczelności, które ujawniają się po wyschnięciu.

Co dalej po negatywnym wyniku próby

Spadek ciśnienia oznacza konieczność postępowania zgodnie z art. 70 Prawa budowlanego, czyli obowiązku usunięcia nieprawidłowości w toku dalszych prac. W praktyce: lokalizujesz wyciek (pianka mydlana lub detektor), demontujesz wadliwy fragment, wymieniasz element, ponownie montujesz i powtarzasz całą próbę od początku.

Jeśli usterka dotyczy spawu lub połączenia gwintowego, samo „dokręcenie" nie wystarcza. Połączenie gwintowe musisz rozebrać, ocenić stan gwintu, uszczelki i złącza, a następnie wykonać od nowa przy użyciu nowych materiałów (pakula, taśma PTFE, pasta uszczelniająca). Spaw kontrolujesz defektoskopowo lub wycinasz i wykonujesz ponownie spaw nie podlega naprawie przez „zaklepanie".

Próba po naprawie to już nowa próba główna z własnym protokołem, datą, ciśnieniem początkowym i końcowym, zestawem pomiarowym oraz podpisami. Poprzedni protokół (negatywny) załączasz do dokumentacji powykonawczej jako dowód zidentyfikowania i usunięcia usterki.

Checklista 12-punktowa: czy Twoja próba szczelności spełnia wymagania?

Drukujesz ją, wypełniasz przy każdym pomiarze i podpinasz do protokołu. Każda odpowiedź „NIE" oznacza, że wynik nie może być uznany za ważny.

Źródła prawne i normatywne

Przy sporządzaniu dokumentacji powołuj się na poniższe akty prawne wprost, z numerem, datą i paragrafem wtedy protokół nie traci ważności przy kontroli.

• § 43-47 rozporządzenia MSWiA z 16 sierpnia 1999 r. w sprawie warunków technicznych, jakim powinny odpowiadać budynki i ich usytuowanie (Dz.U. 1999 nr 74 poz. 836, z późn. zm.) podstawowe wymagania próby głównej.
• § 53 rozporządzenia RMKiOP z 28 sierpnia 1999 r. w sprawie BHP przy urządzeniach i instalacjach energetycznych (Dz.U. 1999 nr 79 poz. 912) warunki próby kontrolnej przed napełnieniem.
• Art. 62 ust. 1 pkt 1 Prawa budowlanego (Dz.U. 1994 nr 89 poz. 414, z późn. zm.) obowiązek kontroli okresowej instalacji gazowej.
• Art. 62 ust. 5 Prawa budowlanego kwalifikacje osoby wykonującej kontrolę okresową.
• Art. 70 Prawa budowlanego postępowanie przy stwierdzeniu nieprawidłowości.
• PN-EN 1775:2008 instalacje gazowe w budynkach. Ciśnienia próbne i procedury.
• PN-M-34507 instalacje gazowe. Wymagania techniczno-budowlane.

Teksty jednolite aktów prawnych znajdziesz w wyszukiwarce ISAP Sejmu RP (isap.sejm.gov.pl), polskie normy w bazie Polskiego Komitetu Normalizacyjnego (pkn.pl), a rejestr osób z uprawnieniami budowlanymi w systemie e-CRUD prowadzonym przez Główny Urząd Nadzoru Budowlanego (e-crud.gunb.gov.pl).

Najczęściej zadawane pytania

Jak często robić próbę szczelności w domu jednorodzinnym?
Raz w roku wynika z art. 62 ust. 1 pkt 1 PB. W pomieszczeniach zagrożonych wybuchem (kotłownia z kotłem gazowym powyżej 60 kW) co 6 miesięcy.

Co zrobić, gdy po 30 minutach ciśnienie spadło o 0,002 MPa?
Protokół z wynikiem negatywnym. Lokalizujesz wyciek pianką lub detektorem, naprawiasz, powtarzasz próbę od zera. Spadek 0,002 MPa to nie błąd pomiarowy, lecz realna nieszczelność, której nie wolno bagatelizować.

Czy mogę użyć gazu ziemnego zamiast azotu?
Nie. Po pierwsze, gaz ziemny jest palny i tworzy mieszaninę wybuchową z powietrzem. Po drugie, przepis dopuszcza wyłącznie powietrze lub azot wynik próby z gazem ziemnym nie ma mocy prawnej i gazownia go odrzuci.

Manometr z klasą 1,0 czy wystarczy?
Nie, jeśli dokumentacja ma trafić do gazowni lub nadzoru budowlanego. Klasa 0,6 to minimum klasa 1,0 daje błąd ±1% zakresu, czyli dla 0,0-0,06 MPa to ±0,6 kPa, przy wyniku spadku 0,002 MPa błąd 0,6 kPa pokryje połowę sygnału. Klasa 0,6 eliminuje ten problem.

Czy protokół musi mieć pieczątki firmy wykonującej?
Tak bez pieczątki (lub dowodu tożsamości osoby podpisującej) trudno ustalić odpowiedzialność za wynik. Wielu inspektorów wymaga też numeru REGON firmy i numeru uprawnień osoby podpisującej.

Co z próbką starej instalacji czy obowiązuje też po 6 miesiącach od uruchomienia?
Tak. Pierwsza kontrola okresowa przypada najpóźniej po roku od rozpoczęcia użytkowania. W praktyce wiele spółdzielni wymaga jej po pół roku, kiedy widać skutki pierwszego sezonu grzewczego.

Czy temperatura instalacji ma wpływ na wynik?
Ogromny w zamkniętej objętości pięć stopni Celsjusza różnicy potrafi „schować" lub „uzmyszczyć" kilkadziesiąt mbar. Dlatego próbę wykonujesz w warunkach stabilnej temperatury i odczekujesz 15 minut na wyrównanie.

Jak długo przechowywać protokół?
Co najmniej przez cały okres użytkowania instalacji przepisy nie narzucają terminu kasacji, ale inspektor nadzoru budowlanego lub UDT może poprosić o dokument przy każdej kontroli. Praktyka: archiwizuj przez cały okres eksploatacji obiektu.

Gotowy wzór protokołu z 18 punktami i towarzyszącą checklistą drukujesz bezpośrednio z tego artykułu pola opisane powyżej pozwalają uzupełnić go na miejscu, a każdy punkt odpowiada konkretnemu zapisowi normy lub rozporządzenia. Dzięki temu unikasz odrzucenia dokumentu przez gazownię i zyskujesz spokój na lata eksploatacji.
