Wymiennik ciepła w instalacji CO — jak wybrać, by grzało tanio i bez awarii

Masz kocioł, pompę ciepła albo planujesz modernizację starej instalacji i nagle okazuje się, że cała sprawność systemu spoczywa na jednym, niepozornym elemencie, którego nikt nie potrafi sensownie wyjaśnić. Płytowy wymiennik ciepła w instalacji co potrafi odzyskać ciepło z pozornie zimnych spalin, oddzielić obieg grzewczy od kotłowni, a w pompie ciepła zamienić kilka stopni z gruntu na wystarczającą ilość energii do ogrzania całego domu. Problem w tym, że jego dobór bywa bardziej skomplikowany niż wybór samego źródła ciepła, a skutki złego dopasowania widoczne są dopiero na rachunkach po pierwszej zimie.

• Rodzaje wymienników ciepła do CO płytowy, lutowany czy spiralny
• Jak działa płytowy wymiennik ciepła przeciwprąd, ΔT i moc w praktyce
• Dobór wymiennika do kotła kondensacyjnego i pompy ciepła
• Montaż, odkamienianie i 7 objawów, że czas wymienić wymiennik CO

Rodzaje wymienników ciepła do CO płytowy, lutowany czy spiralny

W domowych instalacjach centralnego ogrzewania królują cztery konstrukcje, z których każda sprawdza się w innym scenariuszu. Płytowy wymiennik ciepła w instalacji co to dziś standard w nowych kotłowniach gazowych i pompach ciepła, lecz warto rozumieć, czym różni się od płaszczowo-rurowego, spiralnego oraz lamelowego, bo różnica sięga nie tylko ceny, ale przede wszystkim sprawności i odporności na kamień.

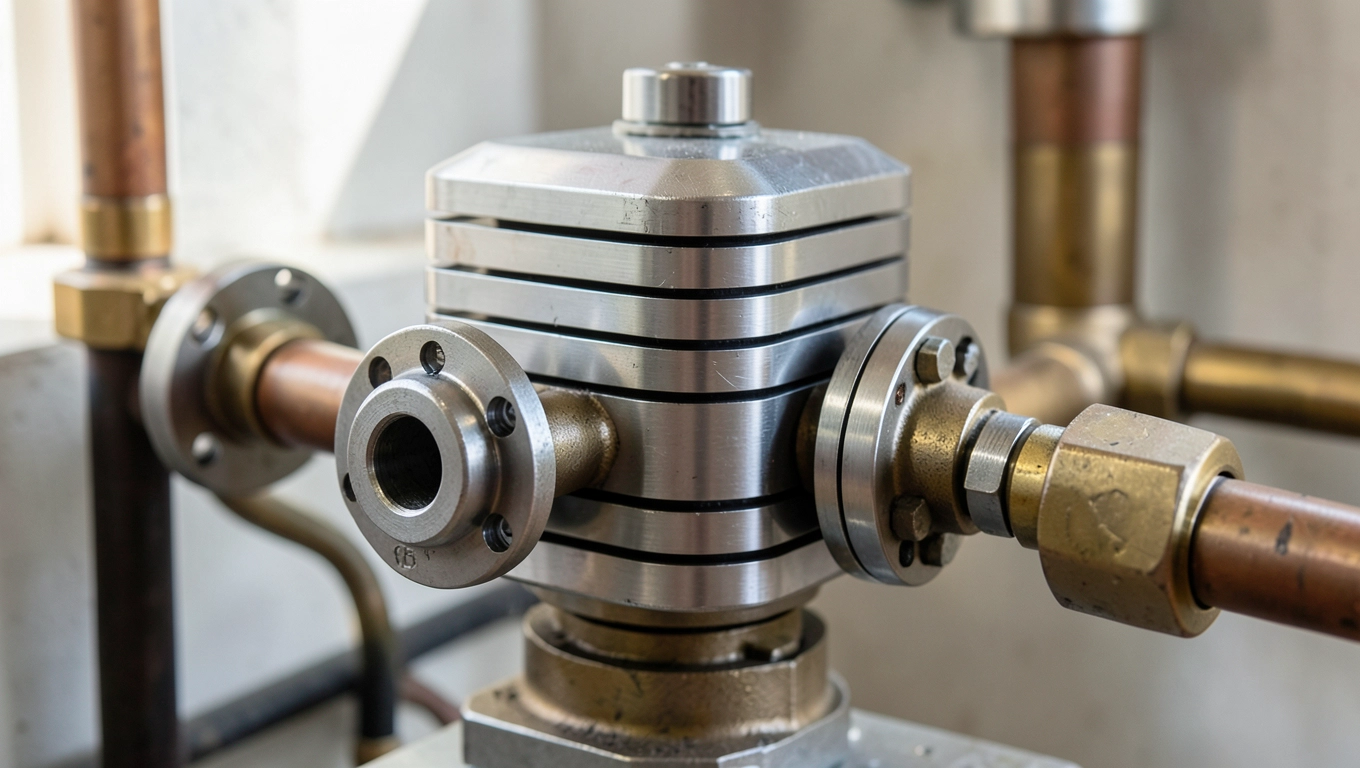

Płytowy zbudowany jest z pakietu tłoczonych blach ze stali nierdzewnej lub aluminium, w których wyżłobione kanały kierują czynnik grzewczy i ogrzewany w przeciwnych kierunkach. Lutowany (brazed plate) to jego bardziej kompaktowa odmiana, gdzie pakiety łączy się próżniowo lutem miedzianym lub niklowym, co pozwala wytrzymać wyższe ciśnienia do 30 bar i temperatury do 225°C, ale czyni go trudnym do mechanicznego czyszczenia. Płaszczowo-rurowy (shell and tube) wygląda jak mały bojler rury w płaszczu i jest praktycznie niezniszczalny, choć zajmuje kilkakrotnie więcej miejsca oraz waży od 80 do nawet 250 kg przy mocy 30 kW. Spiralny, zwijany z dwóch blach, świetnie radzi sobie z czynnikami zabrudzonymi i lepkimi, dlatego częściej trafia do przemysłu niż do domów.

Materiał płyt ma znaczenie większe, niż sugeruje marketing. Miedź przewodzi ciepło najlepiej (współczynnik k około 380 W/m²K), ale w instalacjach z glikolem lub wodą o niskim pH koroduje w ciągu kilku sezonów. Aluminium, popularne w wymiennikach lutowanych, jest lekkie i tanie, lecz reaguje z chlorowaną wodą i cementem. Stal nierdzewna AISI 316 to złoty standard dla pomp ciepła i układów solanka-woda, ponieważ wytrzymuje zarówno glikol etylenowy, jak i propylenowy. Tworzywa kompozytowe (PP, PVDF) stosuje się tam, gdzie medium jest agresywne chemicznie, na przykład w układach solarnych z płynem glikolowym o podwyższonym pH.

Kiedy płytowy wymiennik nie sprawdzi się? Przy wodzie studziennej o twardości powyżej 20°dH bez wcześniejszego zmiękczania, w układach otwartych z ciągłym dostępem powietrza oraz wszędzie tam, gdzie temperatura przekracza 110°C przy ciśnieniu 6 bar. W takich warunkach lepszym kompanem będzie płaszczowo-rurowy ze stali kotłowej P265GH.

Norma PN-EN 13445 dotyczy zbiorników ciśnieniowych nieogrzewanych palnikiem, a dla wymienników płytowych obowiązuje PN-EN 16511 w części dotyczącej urządzeń grzewczych. Warto poprosić instalatora o kartę katalogową z numerem certyfikatu CE, bo to najszybszy sposób na odróżnienie produktu certyfikowanego od taniej kopii.

Jak działa płytowy wymiennik ciepła przeciwprąd, ΔT i moc w praktyce

Serce każdego płytowego urządzenia to zestaw tłoczonych blach, w których wyżłobione kanały prowadzą dwa różne media w taki sposób, że oddzielają je od siebie zaledwie ułamki milimetra blachy. Ciepło nie potrzebuje pompy przenika przez metal dzięki gradientowi temperatur, zwanemu w technice ΔT. Im większa różnica między temperaturą gorącego i zimnego czynnika na wejściu, tym intensywniejszy strumień energii, ale paradoksalnie moc urządzenia rośnie jeszcze bardziej, gdy płyny płyną w przeciwnych kierunkach.

W przepływie przeciwprądowym gorące medium wchodzi od dołu i schodzi ku górze, oddając ciepło, natomiast zimne wpływa od góry i nagrzewa się stopniowo, spotykając po drodze coraz chłodniejszą wodę grzewczą. To pozornie drobne rozwiązanie geometryczne daje 15-25% więcej odzyskanej energii niż układ współprądowy, w którym oba media płyną w tę samą stronę. Powód jest czysto fizyczny: w przepływie przeciwprądowym lokalna ΔT utrzymuje się wysoka w całej długości wymiennika, a współprądowym szybko maleje, bo oba strumienie zbliżają się do temperatury równowagi już po pierwszej trzeciej drogi.

Trzy wielkości decydują o mocy płytowego wymiennika. Pierwsza to ΔT, czyli różnica temperatur między zasilaniem a powrotem czynnika grzewczego. Druga to przepływ masowy ṁ wyrażany w litrach na sekundę, bo każdy dodatkowy litr wody ogrzewany o jeden stopień zabiera 4,19 kJ energii. Trzecia to współczynnik przenikania ciepła k wyrażany w W/m²K, zależny od materiału płyt, ich grubości oraz kształtu tłoczenia.

Wystarczy prosty rachunek, by zrozumieć skalę. Przy przepływie 1000 litrów na godzinę i ΔT 20°C uzyskamy 23 kW mocy grzewczej, co w zupełności wystarcza na dom o powierzchni 180-220 m² przy standardowym zapotrzebowaniu 110 W/m². Wystarczy podstawić do wzoru: Q = ṁ × c_p × ΔT, gdzie c_p dla wody wynosi 4,19 kJ/(kg·K), a gęstość przyjmijemy 1 kg/l. Mnożąc 0,278 kg/s × 4190 J/(kg·K) × 20 K, otrzymujemy 23 290 W, czyli właśnie te 23 kW. Producenci stosują przy tym margines bezpieczeństwa rzędu 10-15%, ponieważ osad kamienia obniża k nawet o 30% w ciągu kilku sezonów.

Sprawność nie jest stała. Przy częściowym obciążeniu, gdy pompa ciepła pracuje na 40% mocy, płytowy wymiennik utrzymuje ją na poziomie 88-92%, natomiast w skrajnie niskim przepływie poniżej 200 l/h pojawia się ryzyko strat wynikających z laminacji przepływu. Stąd projektanci hydrauliczni dobierają urządzenie do zakresu przepływu 0,5-3 m³/h, gdzie turbulencje zapewniają samoczynne oczyszczanie kanałów.

Krótka dygresja dla ciekawskich: tłoczenie płyt nie jest przypadkowe. Wzór w kształcie litery S albo rybiej ości zwiększa turbulencje przy niskim przepływie i zmusza wodę do pokonywania krętej drogi, co wydłuża czas kontaktu z blachą. To właśnie dlatego wymiennik o mniejszej powierzchni, ale z agresywniejszym tłoczeniem, potrafi z powodzeniem zastąpić większy model z płytami gładkimi.

Dobór wymiennika do kotła kondensacyjnego i pompy ciepła

Kotły kondensacyjne nie wymyślają ciepła z niczego po prostu schładzają spaliny poniżej punktu rosy, czyli około 56°C dla metanu, i odzyskują energię zawartą w parze wodnej. Każdy kilogram spalin z gazu ziemnego niesie w sobie około 0,9 kg pary o temperaturze 120-180°C, a płytowy wymiennik zainstalowany w kotle potrafi zamienić tę parę w dodatkowe kilowaty. Sprawność rośnie wtedy z 88% (typowa dla kotła tradycyjnego) do 96-98% w warunkach niskotemperaturowego zasilania 35/28°C.

Ta różnica przekłada się na realne pieniądze. Dla domu zużywającego 12 000 m³ gazu rocznie przy tradycyjnym kotle o sprawności 88% rachunek wynosi około 7800 zł. Po wymianie na kondensacyjny ze sprawnością 96% i odpowiednim wymiennikiem, to samo zużycie gazu daje rachunek niższy o 800-1500 zł rocznie, w zależności od taryfy i temperatury pracy. Trzeba przy tym pamiętać o jednym warunku: powrót wody instalacyjnej nie może przekraczać 55°C, bo inaczej para nie skropli się i wymiennik pracuje jak klasyczny, pozbawiony kondensacji.

W pompie ciepła układ wygląda bardziej złożonie, bo występują tam dwa wymienniki pełniące odwrotne role. Skraplacz (strona grzewcza) oddaje ciepło z czynnika roboczego do wody instalacyjnej i najczęściej jest właśnie płytowy lutowany, ponieważ mieści się w obudowie sprężarki i pracuje przy ΔT zaledwie 5-8°C. Parownik (strona dolnego źródła) pobiera ciepło z gruntu, powietrza lub wody i w pompach gruntowych bywa zarówno płytowy, jak i spiralny ze stali nierdzewnej odpornej na glikol.

Przy doborze obowiązuje prosta reguła: każdy 1°C zawyżenia temperatury zasilania obniża COP pompy o 2-3%. Jeśli więc instalator proponuje zasilanie 55°C, a wystarczyłoby 35°C przy ogrzewaniu podłogowym, warto od razu poszukać płytowego wymiennika o mniejszej ΔT, który umożliwi taką niskotemperaturową pracę. W praktyce oznacza to wybór modelu o 20-30% większej powierzchni wymiany, ale zysk na COP zwraca się w 3-4 sezony grzewcze.

Procedura doboru wygląda następująco. Najpierw ustala się zapotrzebowanie cieplne budynku (można skorzystać z projektu albo z kalkulatora SEZON w oparciu o PN-EN 12831). Następnie oblicza się wymagany przepływ z równania ṁ = Q / (c_p × ΔT). Na końcu z katalogu producenta wybiera się urządzenie o mocy nominalnej 110-120% zapotrzebowania, by uwzględnić spadek wydajności związany z zabrudzeniem i starzeniem.

Montaż, odkamienianie i 7 objawów, że czas wymienić wymiennik CO

Lokalizacja w kotłowni wpływa na trwałość bardziej niż samo urządzenie. Płytowy wymiennik ciepła w instalacji co powinien stać na pionowym odcinku powrotu, minimum 50 cm od kotła, w miejscu umożliwiającym demontaż paneli serwisowych. Izolacja termiczna z pianki PE o grubości 30 mm obniża straty postojowe z 1-2% do poziomu poniżej 0,3%, co przy pracy przerywanej w lecie oznacza kilkaset kilowatogodzin rocznie. Odpowietrzanie automatyczne na górze obiegu oraz zawór spustowy na dole eliminują poduszki powietrzne, które w pierwszych dniach eksploatacji potrafią obniżyć moc o 10-15%.

Separacja obiegów to kluczowy, a często pomijany aspekt. W domu z kotłem na paliwo stałe i instalacją podłogową wstawienie płytowego wymiennika między obieg wysokotemperaturowy (70/60°C) a niskotemperaturowy (35/28°C) pozwala precyzyjnie kontrolować temperaturę zasilania podłogówki bez ryzyka przegrzania rur PEX. Mechanizm jest prosty: grzanie w wysokim obiegu powoduje wzrost temperatury w wymienniku, co z kolei podgrzewa wodę wtórną, ale układ sterowania ogranicza przepływ po osiągnięciu zadanej wartości.

Odkamienianie to jedyna czynność serwisowa, której nie da się uniknąć. Przy twardości wody 8-12°dH zaleca się płukanie roztworem kwasu cytrynowego (5%) lub fosforowego (3%) co 2-4 lata, w zależności od temperatury pracy. Procedura trwa 2-3 godziny: napełnia się obieg roztworem, zostawia na 30-45 minut, przepłukuje czystą wodą, aż pH wróci do wartości 7,0-7,5. Nieumiejętne czyszczenie kwasem solnym albo mechanicznym drapaniem płyt to najczęstsza przyczyna mikrouszkodzeń uszczelek.

Nigdy nie używaj kwasu solnego do odkamieniania wymienników ze stali nierdzewnej. Chlorki powodują korozję wżerową, której objawy pojawiają się dopiero po kilku miesiącach, a naprawa oznacza wymianę całego pakietu.

Siedem sygnałów ostrzegawczych, że wymiennik zbliża się do kresu żywotności:

• Czas nagrzewania domu wydłużył się o ponad 20% bez zmiany nastaw pogodowych.
• Na zaworze bezpieczeństwa pojawia się kroplówka nawet przy stabilnym ciśnieniu 1,5 bar.
• Kocioł cykluje częściej niż kiedyś, włączając się co 5-8 minut zamiast co 15-20.
• Rachunki za gaz wzrosły o 15-30% mimo tej samej zimy i tych samych nawyków.
• Słychać szumy i bulgotanie w rurach przy pełnym odpowietrzeniu instalacji.
li>Różnica temperatur między zasilaniem a powrotem wzrosła o 3-5°C.
• Na zewnątrz obudowy pojawia się wilgoć, rdzawe zacieki albo krople wody w miejscach suchych dotychczas.

Wiek wymiennika to dopiero drugie kryterium, ale ważne. Modele płytowe rozbieralne pracują bez problemów 12-18 lat, lutowane 8-12 lat, natomiast płaszczowo-rurowe potrafią wytrzymać 20-25 lat. Po przekroczeniu tych granic warto planować wymianę, nawet jeśli urządzenie jeszcze działa, bo ryzyko nagłej awarii zimą zawsze przypada na najmniej odpowiedni moment.

Mikropęknięcia bywają niewidoczne gołym okiem. Prosty test polega na zamknięciu obu stron wymiennika, napełnieniu sprężonym powietrzem do 2 bar i zanurzeniu w wodzie. Ubytek ciśnienia powyżej 0,2 bar w ciągu 10 minut oznacza nieszczelność wymagającą wymiany uszczelek albo całego pakietu płyt. W instalacjach domowych test przeprowadza się rzadko, lecz przy podejrzeniu awarii warto zlecić go serwisantowi z manometrem o klasie dokładności 0,5.

Sezonowy przegląd nie wymaga wiele. Raz w roku, najlepiej w sierpniu, warto sprawdzić ciśnienie w obiegu, stan uszczelek, jakość wody (pH, twardość) oraz wydajność pompy obiegowej. Zaniedbanie tego rytuału prowadzi do sytuacji, w której pierwsza informacja o problemie pojawia się w styczniu, gdy kocioł zaczyna szaleć z temperaturą, a ekipa serwisowa ma trzytygodniowy grafik.

Kryteria wymiany w skrócie: wiek powyżej 12 lat, spadek mocy o ponad 25% w porównaniu z kartą katalogową, korozja widoczna na płytach lub uszczelkach, brak możliwości przywrócenia parametrów po odkamienianiu, powtarzające się alarmy niskiego ciśnienia mimo szczelnej instalacji.

Źródła danych i norm: PN-EN 12831 (zapotrzebowanie cieplne budynków), PN-EN 16511 (urządzenia grzewcze z wymiennikami płytowymi), PN-EN 13445 (zbiorniki ciśnieniowe), Rozporządzenie Ministra Infrastruktury w sprawie warunków technicznych, jakim powinny odpowiadać budynki i ich usytuowanie (aktualne brzmienie: Dz.U. 2022 poz. 1225), dane katalogowe producentów wymienników oraz raporty branżowe Polskiej Organizacji Energetyki Odnawialnej i Krajowej Izby Klastrów Energii i OZE dostępne na stronach ministerstwa klimatu i środowiska (gov.pl) oraz Polskiego Komitetu Normalizacyjnego (pkn.pl).
