Jak obliczyć odstęp między rzędami paneli PV?

Minimalny odstęp między rzędami paneli fotowoltaicznych wyznacza geometryczna zależność wynikająca z zimowego kąta padania słońca, a konkretnie z jego najniższej pozycji nad horyzontem w południe, gdy cień rzucany przez moduły osiąga wartość maksymalną. Przyjmuje się, że rzędów nie powinno się ustawiać ciasniej niż pozwala na to tzw. kąt cienia, ponieważ nawet częściowe zacienienie jednego ogniwa potrafi obniżyć moc całego stringu o kilkanaście procent. Dlatego w pierwszym kroku trzeba ustalić deklinację słońca w dniu przesilenia zimowego, czyli 21 grudnia, kiedy słońce w Polsce wznosi się zaledwie na 13-15° nad horyzontem. Prawidłowy rozstaw rzędów paneli zależy więc od trzech parametrów: szerokości geograficznej miejsca instalacji, kąta nachylenia modułów oraz ich wysokości całkowitej od podłoża do górnej krawędzi ramy.

• Jak obliczyć odstęp między rzędami paneli PV?
• Od czego zależy minimalna odległość rzędów instalacji?
• Zacienienie paneli a straty energii - jak ich uniknąć?
• Przykłady obliczeń odstępów dla typowych dachów

Matematyczna formuła jest prosta: D = H × (tan α + tan β) / tan α, gdzie D oznacza odległość między rzędami liczoną od krawędzi górnej pierwszego rzędu do krawędzi dolnej drugiego, H to wysokość panelu wraz z konstrukcją, α to kąt padania słońca w najgorszym dniu roku, a β to kąt nachylenia modułu. Po przekształceniu otrzymuje się praktyczną zależność, która w polskich warunkach (szerokość 49-55°N) najczęściej daje wartości mieszczące się w przedziale 1,4-2,2 m przy panelu ustawionym pod kątem 30-35°. Tak niewielka odległość wystarcza, ponieważ moduły w orientacji południowej rzucają wąski, ale bardzo długi cień. Rozstaw rzędów paneli fotowoltaicznych można też szybko zweryfikować kalkulatorem, który automatycznie uwzględnia konfigurację oraz strefę nasłonecznienia.

Warto zapamiętać, że kąt α zmienia się wraz z szerokością geograficzną. Dla Gdańska wynosi około 14°, dla Warszawy 15°, a dla Rzeszowa 16°. Różnica pozornie niewielka, ale w skali całej instalacji powoduje skrócenie lub wydłużenie wymaganego odstępu o kilkanaście centymetrów. Na to nakłada się jeszcze kąt β, czyli nachylenie samych modułów. Im bardziej stromy dach, tym wyżej sięga górna krawędź panela, a więc i cień staje się dłuższy. Dlatego optymalny odstęp między rzędami paneli PV dla kąta 30° bywa nawet o 20% mniejszy niż dla kąta 45°. Kalkulatory online wykonują te obliczenia w ułamku sekundy, prosząc użytkownika jedynie o wprowadzenie kodu pocztowego i parametrów modułu.

Podczas planowania rozstawu rzędów trzeba też wziąć pod uwagę azymut, czyli odchylenie od kierunku południowego. Odstęp między rzędami paneli ustawionych na wschód lub zachód można zmniejszyć o około 10-15%, ponieważ słońce pada na nie pod większym kątem i cień pada w innym kierunku. W instalacjach gruntowych dopuszcza się nawet gęstsze ustawienie, pod warunkiem że panele nie są nachylone pod kątem większym niż 25°. Pozwala to zaoszczędzić cenną powierzchnię działki, szczególnie tam, gdzie trzeba zainstalować moc rzędu 20-50 kWp. Każdy niewykorzystany metr kwadratowy to potencjalnie kilka watów mocy szczytowej więcej.

W praktyce instalatorzy posługują się też dodatkowym zapasem bezpieczeństwa wynoszącym 5-10% wartości teoretycznej. Robią to z kilku powodów: tolerancji wymiarowej samych modułów, ugięcia konstrukcji pod śniegiem, osiadania gruntu pod wpływem temperatury oraz lekko zmiennej trasy słońca w kolejnych latach. W Polsce panuje klimat umiarkowany z wyraźnymi wahaniami termicznymi, co sprawia, że elementy montażowe pracują intensywnie niemal przez cały rok. Lepiej więc zachować minimalny margines, niż po kilku miesiącach zauważyć, że jeden rząd paneli rzuca cień na drugi o świetle poranka w grudniu.

Od czego zależy minimalna odległość rzędów instalacji?

Kluczowym czynnikiem pozostaje szerokość geograficzna, która bezpośrednio determinuje kąt padania promieni słonecznych w okresie zimowym. Im dalej na północ, tym słońce wędruje niżej, a cień rzucany przez panel staje się dłuższy. Dla Warszawy minimalny odstęp przy module 30° wynosi około 1,7 m, natomiast dla Białegostoku wzrasta do 1,8 m. Geometria słońca jest więc nieubłagana i w żaden sposób nie da się jej obejść stosując moduły o większej sprawności. Wysokosprawne ogniwa po prostu generują więcej prądu, ale ich fizyczne wymiary pozostają takie same. Z tego powodu kalkulator odstępów między rzędami paneli fotowoltaicznych musi uwzględniać pozycję GPS projektowanej instalacji.

Drugim parametrem jest kąt nachylenia modułów. Nachylenie 30° w polskich warunkach uznaje się za kompromisowe, ponieważ zapewnia dobry bilans produkcji między latem a zimą. Kąt 35-40° poprawia wyniki w miesiącach chłodnych, ale wymusza zwiększenie odstępu między rzędami o około 10%. Z kolei montaż płaski (5-10°) pozwala mocno zbliżyć rzędy, jednak w środku zimy traci się przez to od 5 do 8% potencjalnej produkcji. Rozstaw paneli fotowoltaicznych w ground mounted installations bywa więc celowo zmniejszany kosztem wydajności rocznej, gdy priorytetem jest ograniczenie zajmowanej powierzchni.

Wysokość konstrukcji montażowej wpływa na odstęp w sposób liniowy. Jeśli panele zamontowane są na niskim stelażu tuż nad gruntem, cień zaczyna się niemal od poziomu ziemi. Gdy moduły unosi się na 1-1,2 m nad gruntem, cień wydłuża się o kilkadziesiąt centymetrów. Dlatego w instalacjach naziemnych zaleca się stosowanie konstrukcji umożliwiających regulację kąta, a jednocześnie utrzymujących dolną krawędź modułu na wysokości 0,8-1 m. Takie rozwiązanie ułatwia koszenie trawy i ogranicza zacienienie od roślinności, które w kolejnych latach potrafi stać się poważnym problemem eksploatacyjnym.

Azymut, czyli odchylenie od kierunku południowego, potrafi znacząco skrócić wymagany odstęp. Panele skierowane na południowy wschód lub południowy zachód mają krótsze cienie, więc rzędy mogą być ustawione gęściej. Instalacja z azymutem ±30° od południa traci rocznie około 3-5% produkcji w porównaniu z ustawieniem idealnym, ale zyskuje większą gęstość mocy na działce. Odstęp między rzędami paneli fotowoltaicznych w takiej konfiguracji można śmiało zmniejszyć o 8-12%, co przy dużej farmie pozwala zaoszczędzić setki metrów kwadratowych powierzchni.

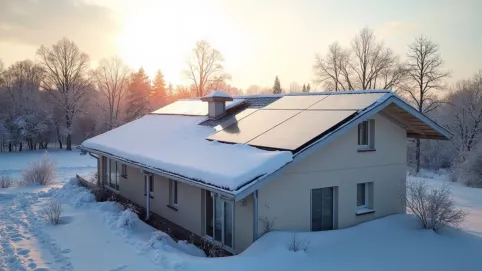

Warto też wspomnieć o specyfice polskiego klimatu, w którym zdarzają się okresy wielodniowego zachmurzenia oraz intensywnych opadów śniegu. Mokry śnieg potrafi tymczasowo przykryć dolną krawędź paneli, skutecznie zacieniając kolejny rząd. Dlatego doświadczeni instalatorzy planują odstęp z niewielkim zapasem, szczególnie w regionach podgórskich, gdzie śnieg zalega dłużej. Polskie normy budowlane oraz wytyczne producentów modułów zalecają, aby dolna krawędź każdego rzędu znajdowała się co najmniej 0,5 m nad powierzchnią gruntu w najgłębszym spodziewanym pokrywie śnieżnej. To wymóg, który w górskich instalacjach potrafi zwiększyć wymagany odstęp nawet o 20%.

Zacienienie paneli a straty energii - jak ich uniknąć?

Zacienienie to cichy zabójca wydajności instalacji PV, ponieważ nawet jedno zacienione ogniwo w module potrafi zmniejszyć moc całego stringu o 20-30%. Wszystko przez to, że ogniwa połączone są szeregowo, a słabe ogniwo działa jak rezystor, ograniczając przepływ prądu w całym obwodzie. Producenci radzą sobie z tym instalując diody bypass, które odcinają zacienione sekcje, lecz nawet najlepszy moduł traci w takiej sytuacji kilkanaście procent sprawności. Dlatego przy obliczaniu odstępów między rzędami paneli kluczowe jest wyeliminowanie ryzyka cienia przez cały rok, a nie tylko w środku lata.

Geometryczne zacienienie sąsiedniego rzędu to tylko jeden z problemów. Drugim są obiekty stałe: kominy, wykusze, drzewa, słupy energetyczne, a nawet anteny satelitarne. Wszystkie one w polskim, umiarkowanym klimacie mają niewielkie znaczenie latem, kiedy słońce wędruje wysoko, ale zimą potrafią zacienić znaczną część połaci dachowej. Dlatego przed przystąpieniem do projektowania warto wykonać quick scan najgorszych dni w roku, korzystając z narzędzi takich jak PV*SOL, PVGIS albo jednego z wielu darmowych kalkulatorów cienia. Odstęp między rzędami paneli fotowoltaicznych wyznacza się bowiem zawsze dla najbardziej wymagającego dnia, czyli przesilenia zimowego.

W przypadku instalacji dachowych problem zacienienia sąsiednich rzędów właściwie nie istnieje, ponieważ moduły układa się w jednej płaszczyźnie. Inaczej wygląda sytuacja w przypadku paneli balastowych na dachach płaskich oraz w instalacjach naziemnych, gdzie rzędy fizycznie od siebie oddzielają. Tam minimalny odstęp paneli fotowoltaicznych musi uwzględniać nie tylko kąt padania, ale też lokalne przeszkody. Dobrą praktyką jest sprawdzenie pokrycia dachu lub działki w aplikacji z warstwą zacienienia w najkrótszy dzień roku, kiedy cień jest najdłuższy i najbardziej przesuwalny.

Zacienienie częściowe wpływa na instalację znacznie silniej niż sugeruje to jego powierzchnia. Według badań NREL już 3% zacienienia powierzchni modułu potrafi obniżyć moc o ponad 10%. Zjawisko to wynika z nieliniowej zależności prądu od napięcia w ogniwie krzemowym. Dlatego nawet pozornie niewielki cień padający na jeden ruchomy rząd potrafi zmniejszyć produkcję całej instalacji w najciemniejszych godzinach zimowych. Walka z tym zjawiskiem zaczyna się od właściwego rozstawu, a kończy na optymalizatorach mocy, które potrafią odciąć zacienione moduły i uratować resztę stringu.

Unikanie zacienienia wymaga trzech kroków: właściwego planowania, zastosowania odpowiednich komponentów i regularnej konserwacji. W planowaniu najważniejszy jest kąt i kierunek montażu, w komponentach - diody bypass i optymalizatory, w konserwacji - przycinanie drzew oraz czyszczenie modułów. Rozstaw rzędów paneli fotowoltaicznych to fundament, ale nawet najlepiej zaplanowany odstęp nie zadziała, jeśli w kolejnych latach drzewa za płotem podrosną o metr i zaczną rzucać cień na południową krawędź dachu. Warto więc już na etapie projektowania uwzględnić otoczenie, które dziś wygląda niewinnie, ale za pięć lat może stać się realnym problemem.

Przykłady obliczeń odstępów dla typowych dachów

Dach skośny skierowany na południe pod kątem 35° to najczęstszy przypadek w polskim budownictwie jednorodzinnym. W takiej konfiguracji rzędy paneli układa się w jednej płaszczyźnie, więc problemy z zacienieniem praktycznie nie występują. Odstęp między rzędami paneli fotowoltaicznych na tym dachu jest więc nieistotny, bo rzędów nie ma w sensie geometrycznym. Liczy się jedynie zachowanie minimalnych odstępów od krawędzi dachu (zwykle 30-50 cm), które są wymagane przez instrukcje montażowe producentów modułów. Kąt 35° w szerokości geograficznej Warszawy daje optymalny bilans produkcji rocznej, więc takie ustawienie jest dziś rynkowym standardem.

Dach płaski to zupełnie inna historia. Pokrywy betonowe lub membranowe o nachyleniu 3-5° wymuszają stosowanie konstrukcji balastowych, w których panele ustawia się pod kątem 10-15° za pomocą specjalnych stelaży. Tu właśnie zaczynają się schody: odstęp między rzędami paneli na dachu płaskim wyznacza się z uwzględnieniem kąta 10-15°, kąta padania słońca w grudniu oraz wysokości konstrukcji. W typowych warunkach warszawskich minimalny odstęp wynosi 1,5-1,8 m przy zastosowaniu stelaża o wysokości 0,4 m. Mniejsze odległości prowadzą do strat produkcji rzędu 5-7% rocznie już po pierwszej zimie.

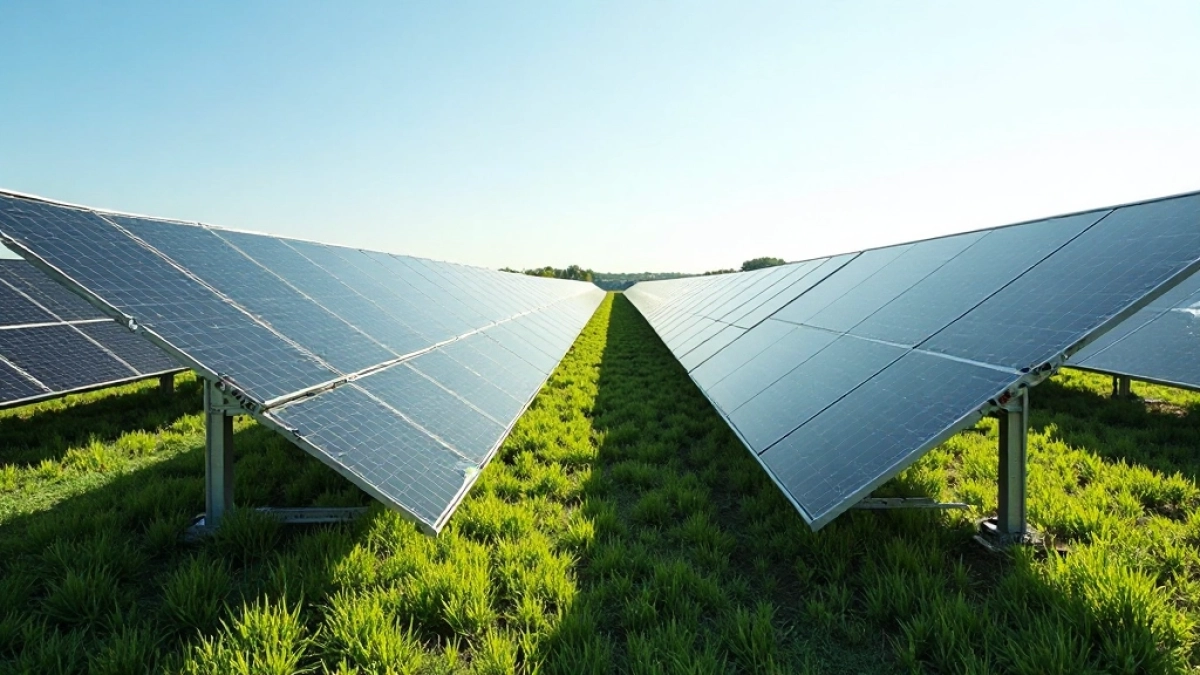

Instalacja naziemna na działce o powierzchni 1000 m² daje pełną swobodę projektowania. Panele montowane są na stelażach wbijanych w grunt lub na fundamentach betonowych, dzięki czemu można precyzyjnie dobrać kąt nachylenia i kierunek. Optymalny odstęp między rzędami paneli w tym przypadku wynosi 2,0-2,4 m przy kącie 30° i lokalizacji w centralnej Polsce. Instalacja o mocy 10 kWp zajmuje wtedy od 60 do 80 m², a roczna produkcja sięga 9500-10 500 kWh. Większe odstępy poprawiają wynik o 1-2%, ale ograniczają liczbę możliwych do zainstalowania modułów, więc rzadko są ekonomicznie uzasadnione.

Dach dwuspadowy zorientowany na wschód-zachód to ostatnia popularna konfiguracja. Moduły na wschodniej połaci pracują głównie rano, na zachodniej po południu, a ich produkcja rozkłada się równomiernie w ciągu dnia. Odstęp między rzędami paneli na takim dachu nie jest problemem, bo rzędy fizycznie znajdują się na różnych połaciach. Warto jednak zwrócić uwagę na kąt nachylenia - wschodnia połać bywa często stroma, co paradoksalnie obniża produkcję zimową o 10-15%. Rozstaw paneli fotowoltaicznych nie ma tu znaczenia, lecz przy doborze inwertera trzeba uwzględnić dużą rozpiętość napięć między dwoma stringami.

Wszystkie powyższe przykłady można zweryfikować w kilka sekund, korzystając z internetowego kalkulatora odstępów między rzędami paneli. Wystarczy wpisać kod pocztowy, kąt nachylenia i wymiary modułu, by otrzymać precyzyjną wartość wyrażoną w metrach. Narzędzie automatycznie uwzględnia strefę nasłonecznienia, azymut oraz parametry samego panelu, eliminując konieczność ręcznego stosowania wzorów trygonometrycznych. Pozwala to szybko porównać warianty i wybrać rozstaw optymalny zarówno pod kątem produkcji energii, jak i kosztów zajmowanej powierzchni. Taki kalkulator to pierwszy krok przed rozmową z projektantem instalacji, który zweryfikuje obliczenia w kontekście lokalnych warunków.

Wzór zastosowany w kalkulatorze bazuje na geometrycznej metodzie obliczania cienia w najkrótszy dzień roku (21 grudnia). Wartości uzyskane w narzędziu mają charakter orientacyjny i nie zastępują szczegółowego projektu wykonanego przez uprawnionego instalatora.

Źródła danych i normy

W obliczeniach oparto się na wytycznych zawartych w normie PN-EN 1991-1-3 (Eurokod 1) dotyczącej obciążeń śniegiem, danych klimatycznych Instytutu Meteorologii i Gospodarki Wodnej (imgw.pl) oraz materiałach dydaktycznych Międzynarodowej Agencji Energii Odnawialnej IRENA (irena.org). Parametry nasłonecznienia dla Polski zweryfikowano przy użyciu bazy PVGIS (re.jrc.ec.europa.eu/pvgis), a algorytmy geometryczne zaczerpnięto z publikacji NREL Technical Report o modelowaniu zacienienia w instalacjach PV (nrel.gov). Wytyczne montażowe zgodne są z instrukcjami wiodących producentów modułów oraz polskimi przepisami budowlanymi zawartymi w Rozporządzeniu Ministra Infrastruktury w sprawie warunków technicznych, jakim powinny odpowiadać budynki i ich usytuowanie (isap.sejm.gov.pl).
