Manetka w rowerze elektrycznym

Manetka vs PAS w rowerze elektrycznym

Wybór między manetką a systemem PAS to jeden z najczęstszych dylematów osób, które składają lub kupują swój pierwszy rower elektryczny. Wielu użytkowników traktuje te dwa rozwiązania jako wymienne, co prowadzi do frustracji już po pierwszym przejażdżce. Poniżej znajdziesz konkretne porównanie obu technologii, ich ograniczeń i realnych scenariuszy użycia, w których każda z nich naprawdę się sprawdza.

• Manetka vs PAS w rowerze elektrycznym
• Czy manetka w rowerze elektrycznym jest legalna
• Jak działa czujnik PAS w rowerze elektrycznym
• Jaki sterownik do roweru elektrycznego z manetką i PAS

Co oznacza PAS w rowerze elektrycznym

PAS to skrót od Pedal Assist System, czyli system wspomagania pedałowania. Sterownik rowerowy dostaje sygnał z czujnika zamontowanego przy korbie i dopiero wtedy uruchamia silnik. Rozróżnia się dwa główne typy czujników.

Pierwszy z nich, czujnik obrotu korby, reaguje na sam fakt kręcenia pedałami. Wystarczy lekkie poruszenie korbą, by sterownik odczytał impuls i włączył wspomaganie na wybranym poziomie mocy. Konstrukcja jest tania, trwała i pozbawiona ruchomych elementów narażonych na zużycie.

Drugi typ, czujnik tensometryczny (nacisku), mierzy siłę, z jaką naciskasz na pedał. Sterownik interpretuje Twój wysiłek i proporcjonalnie do niego dozuje moc silnika. Efekt jest bardziej naturalny, ale sam czujnik wymaga precyzyjnego ustawienia i potrafi wymagać kalibracji po kilku miesiącach intensywnej jazdy.

Co daje manetka w rowerze elektrycznym

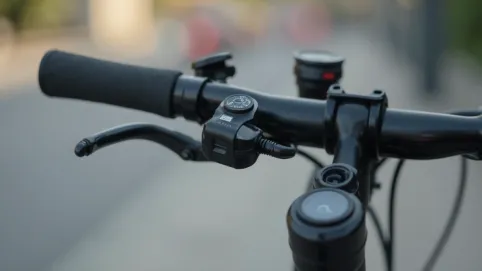

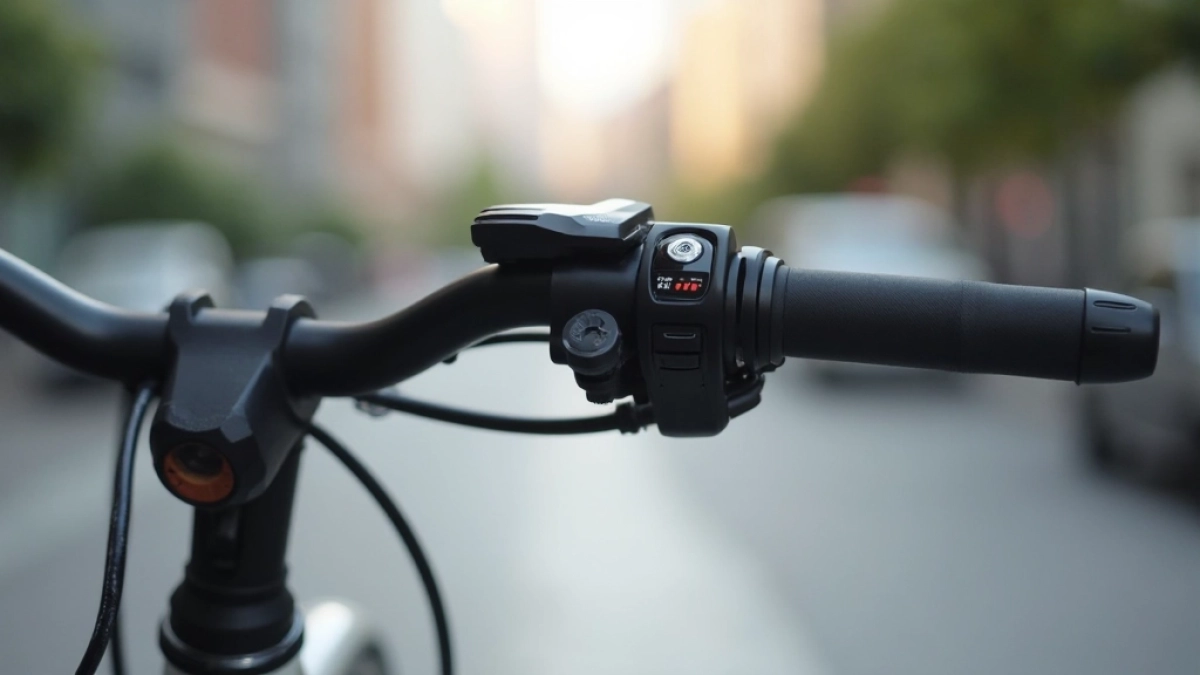

Manetka to element sterujący, który pozwala dozować moc silnika ręcznie, niezależnie od tego, czy pedałujesz, czy nie. W zależności od modelu spotkasz trzy warianty.

• Manetka kciukowa mały przycisk lub dźwignia przy uchwycie kierownicy. Sterowanie odbywa się kciukiem i pozwala na płynną regulację od zera do pełnej mocy.
• Manetka obrotowa działa na tej samej zasadzie co manetka gazu w motocyklu. Kręcisz nią jak pokrętłem. Wybór spotykany w tańszych zestawach konwersji.
• Manetka z blokadą posiada dodatkowy przełącznik, który blokuje uruchomienie silnika bez pedałowania. To rozwiązanie dla osób, które chcą zachować zgodność z przepisami o rowerze.

Kluczowa różnica polega na tym, że manetka pozwala precyzyjnie kontrolować moc w zakresie 0-100% w sposób ciągły. PAS oferuje najczęściej 3 do 5 z góry ustawionych trybów, między którymi przeskakujesz przyciskiem na wyświetlaczu.

Tabela porównawcza: manetka vs PAS

Zalety i wady manetki

Największą zaletą manetki jest precyzja. Możesz utrzymywać dokładnie taką moc, jakiej potrzebujesz w danym momencie, bez skoków między trybami. Ruszanie pod górę, wyprzedzanie rowerzysty czy manewrowanie w korkach staje się prostsze, bo reakcja na naciśnięcie dźwigni trwa ułamek sekundy.

Drugą mocną stroną jest natychmiastowy start. Wystarczy nacisnąć manetkę, by silnik ruszył z pełnym momentem obrotowym. Nie musisz kręcić korbą, co ma znaczenie na skrzyżowaniach, stromych podjazdach i w sytuacjach, gdy musisz szybko zareagować na przeszkodę.

Słabością jest zmęczenie kciuka przy długich trasach. Trzymanie manetki w pozycji częściowego otwarcia przez kilkadziesiąt minut potrafi dać się we znaki, zwłaszcza gdy jedziesz po nierównym terenie i musisz ciągle korygować moc. Pojawia się też brak fizycznego poczucia pracy roweru: czujesz się bardziej jak pasażer niż rowerzysta.

Zalety i wady PAS

PAS odciąża nadgarstek i pozwala jechać w naturalnej pozycji. Wspomaganie włącza się tylko wtedy, gdy pedałujesz, więc zanika problem zmęczenia dłoni. W trybie tensometrycznym odczucie przypomina zwykłą jazdę na rowerze, tyle że z mocnym, niewidzialnym wiatrem w plecy.

Wadą systemów obrotowych jest falowanie. Sterownik włącza silnik poniżej 25 km/h i wyłącza go po przekroczeniu tej granicy. Na płaskim odcinku o prędkości granicznej czujesz wyraźne szarpnięcia co kilka sekund. Rozwiązaniem jest przełączenie sterownika w tryb sterowania mocą zamiast prędkością, ale wymaga to kompatybilnego kontrolera.

Kolejnym problemem są mikro-ruchy korbą na zakrętach. Gdy manewrujesz w strefie dla pieszych, drobne obroty korbą potrafią nieoczekiwanie uruchomić wspomaganie i spowodować niekontrolowane ruszenie. W gęstym ruchu miejskim to realne zagrożenie.

Hybryda: manetka i PAS jednocześnie

Większość nowoczesnych sterowników obsługuje oba sygnały naraz. Możesz pedałować, korzystając z PAS, a w sytuacjach awaryjnych (wyprzedzanie, podjazd, ruszanie na światłach) dodać gaz manetką. To najwygodniejsza konfiguracja, ale wymaga kontrolera z dwoma wejściami sygnałowymi.

Popularne modele sterowników, które obsługują hybrydę, to między innymi serie KT z wyświetlaczem LCD3, KT LCD5 oraz kontrolery z grupy S866. Ceny zaczynają się od około 180 PLN za sterownik sinusoidalny KT, a kończą na 450 PLN za modele z portem USB i konfiguracją przez aplikację.

Sinusoida oznacza, że sterownik generuje sinusoidalny przebieg napięcia zamiast prostokątnego. Silnik pracuje ciszej, płynniej i nie wydaje charakterystycznego buczenia. Dla kciuka i ucha to różnica między jazdą autem klasy premium a dostawczakiem.

Czy manetka w rowerze elektrycznym jest legalna

To pytanie pojawia się na każdym forum i w każdej grupie tematycznej. Odpowiedź brzmi: tak, ale z konkretnym zastrzeżeniem, które wynika wprost z prawa.

Co mówi art. 2 PORD

Polskie przepisy o ruchu drogowym definiują rower jako pojazd jednośladowy poruszany siłą mięśni osoby na nim siedzącej. Wspomaganie elektryczne jest dozwolone, o ile uruchamia się naciskiem na pedały i odcina po przekroczeniu 25 km/h lub zaprzestaniu pedałowania. Przepis nie mówi, jaki czujnik musisz mieć. Liczy się efekt: silnik pomaga tylko wtedy, gdy kręcisz korbą.

Manetka, która działa wyłącznie w trakcie pedałowania, spełnia ten warunek. Technicznie to nadal wspomaganie, a nie napęd. Wystarczy w sterowniku ustawić tryb pracy PAS+throttle lub aktywować blokadę manetki, gdy rower stoi.

Dyrektywa 2002/24/WE

Unijna dyrektywa ramowa o homologacji pojazdów dwu- i trójkołowych precyzuje limity mocy ciągłej 0,25 kW (250 W) oraz obowiązek odcięcia wspomagania przy 25 km/h lub ustaniu pedałowania. Te same wartości obowiązują w Polsce po implementacji dyrektywy. Rowery spełniające te kryteria nie wymagają rejestracji, ubezpieczenia ani prawa jazdy.

Co to oznacza w praktyce

Jeśli twój silnik ma 250 W nominalnie i masz manetkę z blokadą, jesteś legalny. Jeśli silnik ma 500 W lub 1000 W, a manetka pozwala ruszyć bez pedałowania, twój pojazd formalnie przestaje być rowerem. Na chodnikach i ścieżkach rowerowych możesz wpaść na mandat, a ubezpieczyciel odmówi wypłaty po kolizji.

Wyjątkiem są pojazdy przeznaczone wyłącznie do jazdy terenowej poza drogami publicznymi. Tam ograniczenia mocy nie obowiązują, ale sam rower musi być wyraźnie oznaczony jako sprzęt off-road.

Jak działa czujnik PAS w rowerze elektrycznym

Mechanizm jest prostszy, niż się wydaje. Tarcza z magnesami obraca się wraz z korbą. Obok niej stoi czujnik Halla, który reaguje na każdy magnes. Gdy magnes mija czujnik, generuje impuls elektryczny. Sterownik liczy impulsy i na tej podstawie określa, czy pedałujesz.

W czujniku tensometrycznym rolę magnesów przejmuje płytka pomiarowa. Naciskasz pedał, płytka odkształca się, zmienia się jej opór elektryczny, sterownik odczytuje wartość i przelicza ją na moment obrotowy silnika. Wszystko dzieje się w czasie krótszym niż 10 milisekund, więc odczuwasz natychmiastową reakcję napędu.

Dlaczego falowanie PAS jest tak irytujące

Problem pojawia się, gdy jedziesz po płaskim terenie z prędkością bliską granicy 25 km/h. Sterownik widzi: prędkość poniżej limitu → włącz silnik → silnik popycha rower powyżej limitu → sterownik wyłącza silnik → prędkość spada → cykl się powtarza. Efekt? Cykliczne szarpnięcia co kilka sekund.

Rozwiązaniem jest tryb sterowania mocą zamiast prędkością. Sterownik trzyma zadaną moc wyjściową niezależnie od prędkości. Gdy przekroczysz 25 km/h, wspomaganie po prostu zostaje na tym samym poziomie, ale rower jedzie już rozpędem. Po zwolnieniu nie ma nagłego włączenia.

Jak pozbyć się mikro-startów na zakrętach

Czujnik obrotowy włącza wspomaganie nawet przy minimalnym ruchu korby. Na zakręcie, gdy balansujesz i bezwiednie obracasz pedały o ułamek obrotu, silnik potrafi szarpnąć. Dwa sposoby na wyeliminowanie tego efektu: czujnik tensometryczny z ustawioną minimalną siłą nacisku lub czas martwy w oprogramowaniu sterownika (parametr start delay ustawiony na 200-300 ms).

Jeśli korzystasz z czujnika obrotowego, ustaw w sterowniku minimalną liczbę magnesów do wykrycia ruchu. W wielu kontrolerach KT jest to parametr PAS start level. Ustawienie wartości 4-6 magnesów zamiast domyślnych 2-3 eliminuje przypadkowe uruchomienia.

Jaki sterownik do roweru elektrycznego z manetką i PAS

Wybór sterownika to decyzja, która wpływa na każdą minutę jazdy. Zły kontroler zamieni nawet najlepszy silnik w nieprzewidywalną maszynę, dobry zaś sprawi, że zapomnisz, że w ogóle masz wspomaganie.

Trzy kryteria wyboru

Pierwsze kryterium to liczba wejść. Potrzebujesz przynajmniej jednego wejścia manetki (sygnał 0-5 V lub 1-4 V) oraz jednego wejścia PAS. Jeśli planujesz czujnik tensometryczny, upewnij się, że sterownik go obsługuje. Wiele tanich modeli ma tylko wejście dla czujnika obrotowego.

Drugie kryterium to moc i napięcie. Sterownik musi obsługiwać napięcie twojego pakietu (36 V, 48 V lub 52 V) oraz dostarczać prąd wyższy niż maksymalne zużycie silnika. Dla silnika 250 W nominalnie wybierz sterownik z limitem prądu 15 A. Dla silnika 500 W w terenie potrzebujesz minimum 25 A.

Trzecie kryterium to typ przebiegu. Sterownik blokowy (square wave) jest tańszy i lżejszy, ale generuje szum i szarpnięcia. Sterownik sinusoidalny (sine wave) kosztuje więcej, ale pracuje cicho i płynnie. W mieście oraz na długich trasach sinusoida wygrywa bezkonkurencyjnie.

Który sterownik wybrać do najczęstszych scenariuszy

Do codziennych dojazdów do pracy w mieście najlepiej sprawdzi się KT LCD3 S866 z opcją sinusoidalną. Obsługuje manetkę i PAS tensometryczny, ma konfigurowalne poziomy wspomagania oraz tryb chodzenia (walk assist) do 6 km/h. Cena oscyluje wokół 220-280 PLN.

Do jazdy terenowej z silnikiem 500-1000 W potrzebujesz kontrolera z prądem 30-40 A. Popularne są modele z rodziny Kelly lub Grinfineon. Ich ceny zaczynają się od 450 PLN. Taki sterownik obsługuje pełną manetkę bez blokady, co jest legalne tylko na terenach prywatnych i w lesie poza drogami publicznymi.

Do rekreacyjnej jazdy po asfalcie i szutrach z silnikiem 250 W wystarczy KT LCD5 z wbudowanym czujnikiem PAS i jednym wejściem manetki. Konfiguracja zajmuje 15 minut, a cena nie przekracza 380 PLN.

Najczęstsze błędy przy montażu

Podłączenie manetki do wejścia PAS to klasyczny błąd początkujących. Sygnał wygląda podobnie (napięcie 0-5 V), ale logika odwrotna: manetka daje napięcie proporcjonalne do nacisku, czujnik PAS daje impulsy. Sterownik albo w ogóle nie zareaguje, albo zareaguje w sposób nieprzewidywalny.

Innym błędem jest zasilanie sterownika z pakietu o wyższym napięciu niż znamionowe. Sterownik 36 V podłączony do pakietu 48 V spali się w ciągu sekund. Wartość nominalna jest zawsze podana na obudowie, zwykle w formie 36V / 48V wskazującej zakres obsługiwanych napięć.

Trzecim częstym problemem jest brak bezpiecznika między pakietem a sterownikiem. Prąd zwarcia w silniku sięga setek amperów i potrafi stopić kable oraz uszkodzić ogniwa. Bezpiecznik 30-40 A na przewodzie dodatnim kosztuje 15 PLN i chroni przed poważnymi konsekwencjami.

Sekcja FAQ: najczęstsze pytania

Czy sam fakt posiadania manetki oznacza nielegalny rower? Nie, o ile manetka nie pozwala ruszyć bez pedałowania lub silnik nie przekracza 250 W mocy nominalnej. Legalna manetka ma blokadę lub współpracuje z PAS.

Jak wybrać sterownik do konfiguracji PAS i manetki jednocześnie? Sprawdź liczbę wejść sygnałowych. Potrzebujesz przynajmniej jednego wejścia throttle i jednego PAS. Popularne modele z taką obsługą to KT LCD3, KT LCD5 oraz S866.

Co zrobić, gdy PAS szarpie przy granicy 25 km/h? Zmień tryb sterowania z prędkości na moc. W menu sterownika KT szukaj parametru Assist mode lub Power mode.

Czy warto dopłacać do sterownika sinusoidalnego? Tak, jeśli jeździsz w mieście lub na długich trasach. Różnica w kulturze pracy silnika jest słyszalna i wyczuwalna. Jeśli korzystasz z roweru tylko na krótkich dojazdach, sterownik blokowy w zupełności wystarczy.

Manetka w rowerze elektrycznym to narzędzie, które daje precyzję i kontrolę w sytuacjach, gdy PAS jest za wolny lub za nieprzewidywalny. PAS z kolei zachowuje naturalne odczucie jazdy i odciąża dłonie na długich trasach. Najlepsze rozwiązanie to połączenie obu systemów w jednym sterowniku, z blokadą manetki wymuszoną przez oprogramowanie.

Przed zakupem sterownika sprawdź napięcie pakietu, maksymalny prąd silnika oraz liczbę wejść sygnałowych. Zainwestuj w model sinusoidalny, jeśli zależy ci na ciszy i płynności. Pamiętaj, że legalny rower elektryczny to taki, który wspomaga pedałowanie do 25 km/h z mocą do 250 W, niezależnie od tego, czy korzystasz z manetki, PAS, czy obu naraz.

Źródła danych: art. 2 ustawy Prawo o ruchu drogowym (Dz.U. 1997 nr 98 poz. 602 z późn. zm.), Dyrektywa 2002/24/WE Parlamentu Europejskiego i Rady z dnia 18 marca 2002 r. (EUR-Lex europa.eu), specyfikacje techniczne producentów sterowników KT Controller oraz dokumentacja techniczna silników BLDC publikowana w katalogach dystrybutorów komponentów e-bike (pswpower.com, grin.com).
