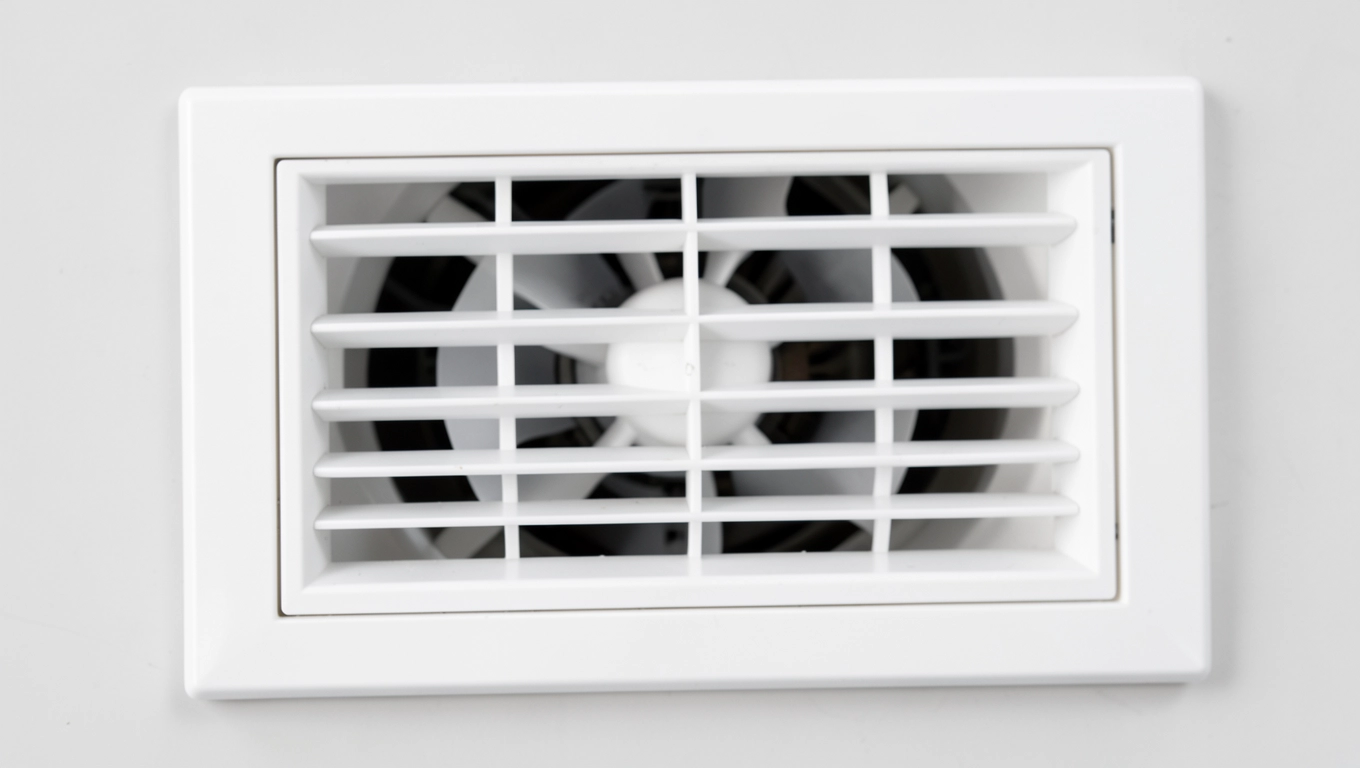

Kratka wentylacyjna do łazienki z wentylatorem elektrycznym

Para wodna po gorącej kąpieli osiada na lustrze, wsiąka w fugi między kafelkami, skrapla się na suficie. W łazience bez okna ten obraz powtarza się po każdym prysznicu. Badania Głównego Urzędu Statystycznego pokazują, że w Polsce ponad 60% mieszkań boryka się z problemem zawilgocenia, a pierwszym widocznym skutkiem bywa czarny nalot w narożnikach. Elektryczna kratka wentylacyjna do łazienki rozwiązuje tę kwestię w jeden dzień montażu, pod warunkiem że dobierzesz ją do kubatury, średnicy kanału i stylu użytkowania pomieszczenia. Koszt urządzenia to ułamek tego, co pochłonie remont tynku wymienianego po ataku grzyba.

• Jak dobrać wydajność i średnicę kratki do kubatury łazienki
• Rodzaje kratek z wentylatorem elektrycznym - higrostat, timer, 12V, cichy
• Montaż kratki wentylacyjnej w łazience i klapa zwrotna
• Najczęstsze błędy przy wyborze kratki wentylacyjnej do łazienki

Jak dobrać wydajność i średnicę kratki do kubatury łazienki

Najczęstszy błąd polega na kupowaniu wentylatora „na oko", bo sąsiad taki miał. Wydajność mierzy się w metrach sześciennych na godzinę, a wzór jest prosty: kubatura pomieszczenia razy sześć wymian powietrza w ciągu godziny. Norma PN-EN 16798-3-1 wskazuje minimalną wymianę 50 m³/h dla toalety oraz 100-150 m³/h dla pełnej łazienki z prysznicem lub wanną.

Przykład z życia: łazienka 2 m na 2,5 m przy suficie 2,6 m ma kubaturę 13 m³. Mnożysz przez sześć i dostajesz zapotrzebowanie 78 m³/h. Dodajesz margines bezpieczeństwa 20%, bo opory kanału wentylacyjnego rosną z każdym kolanem. W tym konkretnym wypadku celujesz w model oferujący 95-110 m³/h, czyli typowy wentylator łazienkowy 100 mm średnicy.

Średnica kanału to drugie kluczowe kryterium. Polskie budynki mieszkalne projektowane po 1990 roku mają najczęściej kanały 125 mm, starsze kamienice i bloki z wielkiej płyty - 150 mm, a małe łazienki w nowych apartamentowcach bywają wyposażone w kanały 100 mm. Kupno wentylatora o większej średnicy niż kanał wymaga zastosowania reduktora, co obniża wydajność nawet o 25%. Mniejsza średnica przy większym kanale oznacza utratę 30-40% przepustowości.

Rodzaje kratek z wentylatorem elektrycznym - higrostat, timer, 12V, cichy

Wentylator łazienkowy z higrostatem reaguje na wilgotność powietrza automatycznie. Czujnik mierzy poziom pary wodnej i uruchamia urządzenie, gdy przekroczy ustawiony próg (zwykle 60-90%). Mechanizm działa na zasadzie zmiany oporu materiału higroskopijnego pod wpływem wilgoci - element kurczy się lub rozszerza, zamykając lub otwierając obwód elektryczny. To rozwiązanie idealne do łazienki bez okna oraz pralni, gdzie ręczne włączanie bywa zapominane.

Model z timerem wyłącza się sam po ustawionym czasie, najczęściej od 5 do 30 minut. Sprawdza się w rodzinach z dziećmi, które wychodzą z łazienki i zapominają wyłączyć urządzenie. Minus to konieczność każdorazowego uruchomienia przyciskiem lub włącznikiem sznurkowym, choć nowsze modele łączą timer z higrostatem, dając pełną automatyzację.

Wentylator łazienkowy 12V to wymóg bezpieczeństwa w strefie mokrej nad prysznicem typu walk-in oraz w kabinach bez brodzika. Napięcie 12V eliminuje ryzyko porażenia przy zalaniu wodą, bo tak niskie napięcie nie stanowi zagrożenia dla ludzkiego organizmu. Konieczny jest transformator 230/12V, montowany poza strefą 0 i 1 zgodnie z normą IEC 60364-7-701. Klasa szczelności minimum IP24 chroni przed bryzgami wody z dowolnego kierunku.

Cichy wentylator do łazienki, pracujący poniżej 25 dB, ratuje spokój w mieszkaniach, gdzie sypialnia sąsiaduje z łazienką. Dla porównania: szept to około 20 dB, szelest liści 10 dB, a zwykła rozmowa 50 dB. Decybel mniej więcej oznacza dwukrotnie cichszą pracę, dlatego różnica między modelem 30 dB a 22 dB jest naprawdę słyszalna. Cena rośnie o 40-70% względem standardu, ale komfort snu wart jest dopłaty.

Porównanie typów wentylatorów łazienkowych

Wentylator łazienkowy 100 mm montujesz w kanałach o tej średnicy, najczęściej spotykanych w nowych mieszkaniach do 5 m². Średnica 125 mm obsługuje większość standardowych łazienek w blokach z lat 70. i 80. Największe kanały 150 mm wymagają odpowiednio mocniejszych silników, bo przy tej średnicy przepływ powietrza rośnie, ale opory również.

Wentylator z timerem do łazienki łączy wygodę z oszczędnością energii. Ustawiasz czas wybiegu na 15 minut po wyjściu - tyle wystarczy, by usunąć 90% pary wodnej z powietrza. Mechanizm timera opiera się na układzie elektronicznym opóźniającym odcięcie zasilania po zwolnieniu przycisku. Prostsze modele używają kondensatora rozładowującego się przez rezystor, droższe - mikroprocesora z precyzyjnym odliczaniem.

Montaż kratki wentylacyjnej w łazience i klapa zwrotna

Wywietrznik łazienkowy z klapą zwrotną to obowiązkowy element w mieszkaniach z wentylacją naturalną. Klapa zapobiega cofaniu się powietrza z kanału, gdy wiatr zmieni kierunek lub gdy sąsiad z góry włączy wentylator wyciągowy w kuchni. Bez klapy do łazienki dostaje się zapach smażonej cebuli lub kurz z kanału. Mechanizm klapy opiera się na lekkiej płytce z tworzywa lub aluminium, otwierającej się pod ciśnieniem wytwarzanym przez wentylator i opadającej pod własnym ciężarem po wyłączeniu.

Montaż kratki wentylacyjnej w łazience wykonujesz w trzech wariantach. Pierwszy to montaż ścienny, najprostszy i najczęstszy: wiercisz otwór w ścianie, wsuwasz wentylator w kanał, mocujesz kołkami. Drugi wariant to montaż sufitowy, stosowany w domach z wentylacją mechaniczną biegnącą przez strop. Trzeci - montaż kanałowy - wymaga dodania odcinka rury wentylacyjnej i reduktora średnicy, jeśli otwór jest za duży.

Schemat „co kupić do kompletu" obejmuje cztery elementy: sam wentylator, klapę zwrotną (jeśli nie ma wbudowanej), kratkę ozdobną (maskującą ewentualne niedoróbki tynku) oraz transformator 230/12V przy modelach niskonapięciowych. W łazienkach z wentylacją grawitacyjną dodatkowo potrzebujesz reduktora średnicy, jeśli wymiana kanału jest niemożliwa.

Podłączenie elektryczne wymaga przewodu trzyżyłowego: fazowy, neutralny, ochronny. Zasilanie pobierasz z obwodu oświetlenia łazienki, by wentylator uruchamiał się wraz ze światłem lub po jego wyłączeniu (przy timerze). Instalację wykonujesz przewodem YDYp 3x1,5 mm² układanym w peszelu lub pod tynkiem. Połączenia skręcane lub zaciskane złączkami WAGO, lutowanie jest dopuszczalne, ale pracochłonne.

Najczęstsze błędy przy wyborze kratki wentylacyjnej do łazienki

Brak klapy zwrotnej to numer jeden na liście grzechów. Powietrze cofa się z kanału, gdy wiatr zewnętrzny naciska na wylot komina wentylacyjnego. W łazience pojawia się nieprzyjemny zapach z kuchni sąsiada, kurz, a zimą - chłodne podmuchy. Rozwiązanie to klapa żaluzjowa montowana za wentylatorem lub zintegrowana z obudową.

Podłączenie wentylatora do kanału wentylacji kuchni to drugi poważny błąd. Zapachy z kratki kuchennej ciągną wprost do łazienki, gdy wiatr zmieni kierunek. Łazienka ma własny kanał, a kuchnia osobny - łączenie ich w jedną instalację narusza normę PN-83/B-03430 i powoduje trwałe problemy z zapachami.

Trzeci błąd to wybór wentylatora o wydajności znacznie wyższej niż potrzebujesz. Silnik 250 m³/h w łazience 4 m² generuje hałas i przeciąg, a montaż w kanale o mniejszej średnicy wymaga throttlingu. Powietrze pędzi przez kanał z prędkością ponad 10 m/s, co prowadzi do wibracji i szybszego zużycia łożysk. Dobieraj wydajność do kubatury, nie „na zapas".

Czwarty problem to montaż wentylatora w miejscu, gdzie zasysa już zużyte powietrze z pomieszczenia, a nie świeże. Prawidłowo wlot kratki powietrznej (nawiewnik) montujesz po przeciwnej stronie niż wylot. Dzięki temu powietrze przepływa przez całą łazienkę, zabierając parę wodną z narożników. Brak nawiewnika okiennego lub ściennego to piąty błąd - wentylator bez dopływu świeżego powietrza pracuje na próżnię i nie spełnia normy.

Szósty, często pomijany błąd to zaniedbanie konserwacji. Łopatki wentylatora zbierają kurz, tłuszcz z oparów kuchennych i mydliny. Po roku pracy wydajność spada o 30-40%. Czyszczenie co 3-6 miesięcy przywraca pełną moc: odłączasz zasilanie, demontujesz kratkę przednią, szczotką i odkurzaczem usuwasz nalot z łopatek, przecierasz wilgotną ściereczką z mikrofibry. Unikasz środków chemicznych - rozpuszczają smar w łożyskach.

Checklista przed zakupem

• Zmierz średnicę kanału wentylacyjnego w łazience
• Oblicz kubaturę pomieszczenia (długość × szerokość × wysokość)
• Pomnóż kubaturę przez 6 i dodaj 20% marginesu
• Określ, czy potrzebujesz higrostatu, timera lub modelu 12V
• Sprawdź dostępność zasilania 230V w pobliżu kanału
• Wybierz wentylator z łożyskami kulkowymi i klasą IP24 (lub wyższą)
• Dokup klapę zwrotną, jeśli model jej nie zawiera

Dobór kratki wentylacyjnej do łazienki elektrycznej to inwestycja na 8-12 lat spokojnego użytkowania. Zacznij od kubatury i średnicy kanału - to fundament wyboru. Dopiero potem dodawaj funkcje pokroju timera czy higrostatu. Jeśli mieszkasz w bloku z sypialnią przylegającą do łazienki, postaw na model cichy. Gdy łazienka nie ma okna, higrostat staje się obowiązkowy. W strefie mokrej nad prysznicem wybieraj wyłącznie wariant 12V z odpowiednim IP.

Źródła danych i normy: PN-EN 16798-3-1 (wentylacja budynków), PN-83/B-03430 (wentylacja w budynkach mieszkalnych), IEC 60364-7-701 (instalacje elektryczne w łazienkach), Rozporządzenie Ministra Infrastruktury z dnia 12 kwietnia 2002 r. w sprawie warunków technicznych, jakim powinny odpowiadać budynki i ich usytuowanie (Dz.U. 2002 nr 75 poz. 690 z późn. zm.), dane GUS dotyczące zasobów mieszkaniowych. Więcej informacji technicznych: portal PZITB oraz materiały Normalizacyjne PKN.
