Kalkulator rozdzielnicy elektrycznej – oblicz obwody i moc w 5 minut
Jak obliczyć moc przyłączeniową dla domu i mieszkania
Moc przyłączeniowa to maksymalna wartość, jaką operator sieci dystrybucyjnej zobowiązuje się dostarczyć do budynku w ramach umowy. Podaje się ją w kilowatach, choć urządzenia pomiarowe rejestrują przede wszystkim moc czynną, czyli tę, która faktycznie wykonuje pracę (grzanie, oświetlenie, napęd). Zaniżenie mocy w umowie oznacza w najlepszym razie wybijanie bezpieczników przy włączaniu piekarnika razem z pralką, a w najgorszym, odmowę przydziału większej mocy przez lata. Zawyżenie natomiast winduje stałe opłaty dystrybucyjne nawet o kilkaset złotych rocznie, ponieważ opłata stała za moc zamówioną stanowi istotną część rachunku.
- Jak obliczyć moc przyłączeniową dla domu i mieszkania
- Podział obwodów elektrycznych, zasady i norma PN-HD 60364
- Dobór zabezpieczeń i przekrojów przewodów w rozdzielnicy
- Kalkulator rozdzielnicy elektrycznej, jak policzyć obwody i moduły
W praktyce różnica między 5 kW a 11 kW w taryfie G11 to koszt rzędu 240-380 zł rocznie (stawki operatorów na 2024). Wybór wymaga więc konkretnej kalkulacji, a nie domysłów. Poniższa tabela pokazuje orientacyjne zapotrzebowanie dla typowych metraży.
| Metraż | Typowe wyposażenie | Szacowana moc przyłączeniowa |
|---|---|---|
| 50-70 m² | Kuchnia indukcyjna, piekarnik, pralka, bojler, oświetlenie LED | 7-9 kW |
| 100-130 m² | Jak wyżej + klimatyzacja, pompa ciepła powietrze-woda | 11-13 kW |
| 180-220 m² | Pełne wyposażenie + sauna, stacja ładowania auta 3,7 kW | 15-17 kW |
| 250 m² i więcej | Dom inteligentny, pompy, rekuperacja, ładowarka 11 kW | 20-25 kW |
Samo sumowanie mocy z tabliczki znamionowej każdego urządzenia dałoby zawyżony wynik. Sprężarka lodówki nie pracuje bez przerwy, a piekarnik rzadko działa jednocześnie z czajnikiem. Stosuje się więc współczynnik jednoczesności, który matematycznie oddaje fakt, że nie wszystkie odbiorniki osiągają szczyt w tej samej sekundzie.
Współczynnik przyjmuje się następująco: 1 odbiornik, 1,0; 2-3 odbiorniki, 0,8; 4-5, 0,7; 6-10, 0,6; powyżej 10, 0,5. Wzór wygląda więc tak:
P_moc = Σ(moc_odbiornika × k_jednoczesności)
Dla domu 120 m² z indukcją 7,2 kW, piekarnikiem 3,5 kW, pralką 2,3 kW, zmywarką 2,1 kW, bojlerem 2 kW, klimatyzacją 2,5 kW oraz oświetleniem i gniazdkami (szacunkowo 3 kW) suma mocy zainstalowanej wynosi 22,6 kW. Po zastosowaniu współczynników dla grup roboczych otrzymujemy wynik bliski 11 kW, co idealnie wpisuje się w standardową taryfę. Kalkulator rozdzielnicy elektrycznej wykonuje te rachunki automatycznie, uwzględniając powyższą logikę grupowania.
Gdy wynik zbliża się do granicy taryfy
Warto doliczyć 10-15% zapasu na przyszłe potrzeby, np. ładowarkę samochodową lub warsztat w garażu. Operator zmienia moc przyłączeniową w umowie relatywnie prosto, trzeba złożyć wniosek i wymienić zabezpieczenie główne. Samo zwiększenie przekroju przewodu zasilającego nie zawsze jest konieczne, ograniczenie stanowi wyłącznik przedlicznikowy.
Kiedy wezwać projektanta
Gdy planowana moc przekracza 16 kW albo budynek ma nietypową strukturę zasilania (np. pompy ciepła z modułem zewnętrznym na trójfazie), warto zlecić audyt uprawnionemu projektantowi. Amatorska kalkulacja przy instalacji trójfazowej łatwo pomija asymetrię obciążeń między fazami, która grozi przeciążeniem jednej z nich.
Podział obwodów elektrycznych, zasady i norma PN-HD 60364
Norma PN-HD 60364 to europejski standard implementowany w Polsce, który precyzuje minimalną liczbę obwodów w zależności od powierzchni użytkowej. Dla mieszkania do 50 m² wymaga się co najmniej 3 obwodów, do 75 m², 4, do 100 m², 5, a powyżej 100 m², minimum 6 obwodów. Reguła ta wynika z fizyki: każdy obwód zabezpiecza wyłącznik nadprądowy, którego zadaniem jest przerwanie prądu, gdy nastąpi przeciążenie lub zwarcie. Więcej obwodów oznacza mniejszy prąd w każdym z nich, cieńsze przewody i mniejsze ryzyko pożaru przy uszkodzonej izolacji.
W praktyce obwody dzieli się według funkcji, a nie tylko metrażu. Oświetlenie prowadzi się oddzielnie od gniazdek, ponieważ awaria jednego gniazdka (np. zwarcie w przedłużaczu) nie może pozbawiać światła całego domu. W obrębie obwodu oświetleniowego norma dopuszcza maksymalnie 10 punktów świetlnych przy zabezpieczeniu B16A, a w obwodzie gniazdkowym, 8 gniazd. Te limity wynikają z sumarycznego prądu ciągłego, który nie może przekraczać 80% prądu znamionowego wyłącznika (efekt nagrzewania).
Wydzielone obwody otrzymują urządzenia o dużej mocy lub pracujące w wilgotnym środowisku:
- kuchnia elektryczna z płytą indukcyjną (osobny obwód 3-fazowy, 16-32 A)
- piekarnik elektryczny (osobny obwód 1-fazowy, 16-20 A)
- zmywarka i pralka (osobne obwody, 16 A, w łazience dodatkowo różnicówka 30 mA)
- bojler elektryczny (osobny obwód, 16-20 A)
- klimatyzacja (osobny obwód, zależnie od mocy urządzenia)
- łazienka (obwód z wyłącznikiem różnicowo-prądowym)
- stacja ładowania pojazdu (osobny obwód, zwykle 3-fazowy 16-32 A)
Kalkulator rozdzielnicy elektrycznej pozwala przypisać każde urządzenie do konkretnego obwodu i automatycznie wyznaczyć liczbę modułów potrzebnych w rozdzielnicy. Typowy dom 120 m² wymaga rozdzielnicy 24-36 modułowej, wszystko zależy od tego, czy stosuje się wyłączniki silnikowe, ograniczniki przepięć, sterowniki smart home.
⚠️ Brak wydzielenia obwodu kuchni to jeden z najczęstszych błędów wykonawców. Piekarnik i indukcja pobierają razem ponad 10 kW, podłączenie ich do wspólnego obwodu z gniazdkami powoduje notoryczne wybijanie bezpieczników przy jednoczesnym użyciu czajnika.

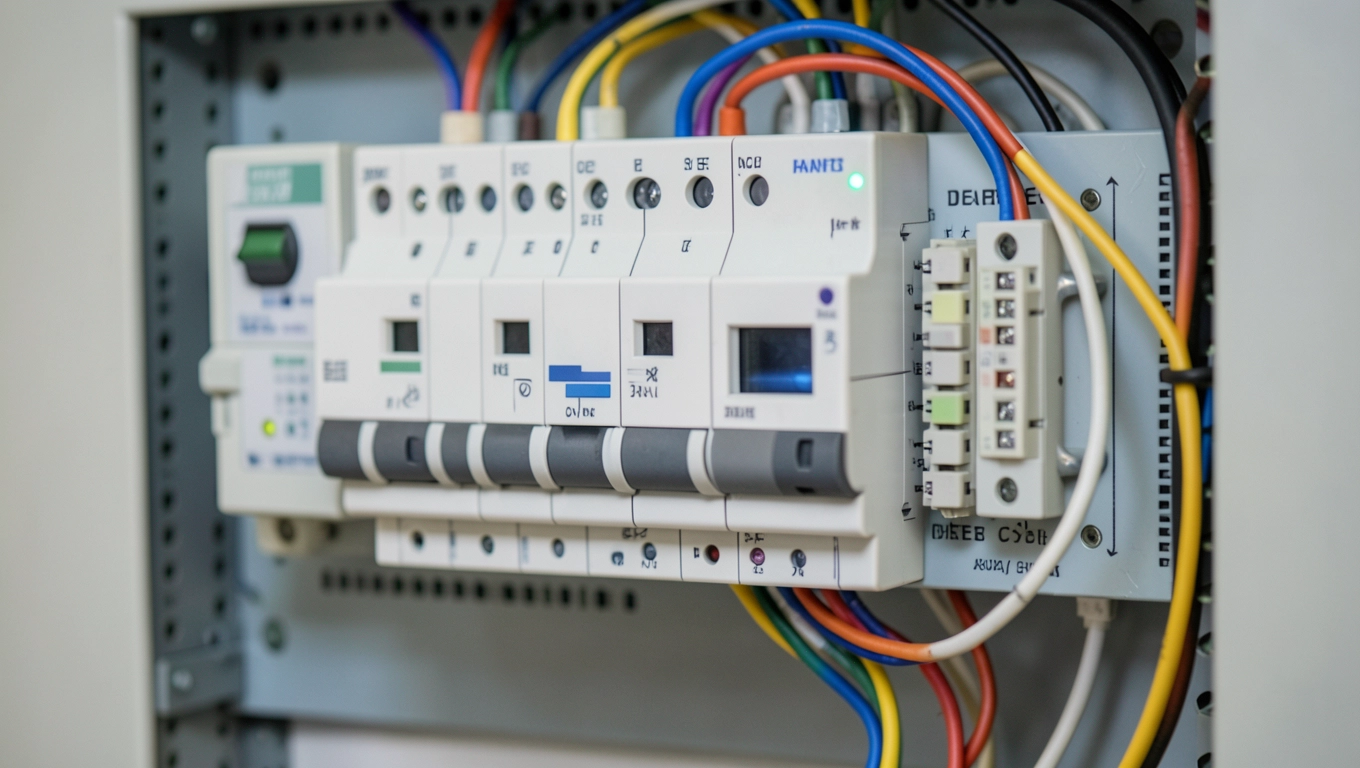

Rozdzielnica 24-modułowa to absolutne minimum dla średniej wielkości domu. Wewnątrz montuje się rozłącznik główny, ogranicznik przepięć typu 1+2, wyłączniki różnicowo-prądowe (zwykle dwa, dzielące instalację na sekcje), wyłączniki nadprądowe dla każdego obwodu oraz, opcjonalnie, przekaźniki priorytetowe, które odcinają mniej ważne obwody (np. ładowarkę) w razie zbliżania się do limitu mocy.
Dobór zabezpieczeń i przekrojów przewodów w rozdzielnicy
Każdy obwód potrzebuje trzech elementów ochronnych: wyłącznika nadprądowego (chroni przed zwarciem i przeciążeniem), wyłącznika różnicowo-prądowego (chroni ludzi przed porażeniem) oraz przewodu o odpowiednim przekroju (przewodzi prąd bez nadmiernego nagrzewania). Te trzy komponenty dobiera się łącznie, zmiana jednego wymaga weryfikacji pozostałych.
Przekrój przewodu zależy od dwóch czynników: dopuszczalnego spadku napięcia (max 3% od rozdzielnicy do odbiornika) oraz obciążalności długotrwałej. Dla obwodu oświetleniowego o prądzie do 10 A wystarczy przewód 1,5 mm², dla gniazdkowego do 16 A, 2,5 mm², a dla kuchenki indukcyjnej lub ładowarki samochodu, 4-6 mm². Przewód 1,5 mm² podłączony do gniazdka to klasyczny błąd amatorski, który kończy się przepaleniem izolacji w ścianie po kilku latach intensywnej eksploatacji.
| Obwód | Zabezpieczenie | Przekrój przewodu | Typ przewodu |
|---|---|---|---|
| Oświetlenie | B10A lub B16A | 1,5 mm² | YDYp 3×1,5 |
| Gniazdka ogólne | B16A | 2,5 mm² | YDYp 3×2,5 |
| Łazienka (z RCD) | B16A + RCD 30 mA | 2,5 mm² | YDYp 3×2,5 |
| Kuchnia, piekarnik | B20A | 4 mm² | YDYp 3×4 |
| Kuchnia, indukcja | B25A lub B32A | 6 mm² | YDYp 5×2,5 (3-faz) |
| Ładowarka auta | B20A-B32A | 4-6 mm² | YDYp 5×2,5 lub 5×4 |
| Klimatyzacja | B16A-B25A | 2,5-4 mm² | YDYp 3×2,5/4 |
Wyłącznik różnicowo-prądowy (RCD) o czułości 30 mA obowiązkowo chroni obwody w łazienkach, kuchni, garażu i wszystkie gniazdka zewnętrzne. Jego mechanizm polega na porównywaniu prądu wpływającego i wypływającego z obwodu, jeśli różnica przekracza 30 mA (np. człowiek dotyka fazy), następuje odcięcie w czasie poniżej 30 ms, zanim prąd spowoduje zatrzymanie akcji serca. Bez tego urządzenia nawet sprawne zabezpieczenie nadprądowe nie chroni przed śmiertelnym porażeniem.
Przy projektowaniu rozdzielnicy warto zostawić 20-30% wolnych modułów. Rozbudowa systemu o dodatkowe zabezpieczenia, przekaźniki czy sterowniki smart home następuje zwykle w ciągu 2-3 lat od zamieszkania i zawsze wymaga zapasu miejsca w szafce.
Kalkulator rozdzielnicy elektrycznej, jak policzyć obwody i moduły
Kalkulator rozdzielnicy elektrycznej działa w oparciu o algorytm grupujący obwody według funkcji i obciążenia. Wystarczy wpisać metraż, planowaną liczbę obwodów oświetleniowych, gniazdkowych oraz wydzielonych. Narzędzie automatycznie uwzględnia liczbę wyłączników różnicowo-prądowych (RCD) potrzebnych do ochrony przeciwporażeniowej, zwykle jeden RCD obsługuje 3-4 obwody, ale w łazienkach i kuchniach wymagane są osobne.
Dla domu o powierzchni 120 m² z 4 obwodami gniazdkowymi, 3 oświetleniowymi i 4 wydzielonymi kalkulator wskaże rozdzielnicę 24-36 modułową. To obejmuje: 3 moduły na oświetlenie, 4 moduły na gniazdka, 8 modułów na obwody wydzielone (po 2 na każdy), 4 moduły na RCD, 2 moduły na rozłącznik główny, 3 moduły na ogranicznik przepięć oraz 4-6 modułów rezerwy na przyszłą rozbudowę.
Najczęstsze błędy przy projektowaniu rozdzielnicy
Jeden obwód na całe mieszkanie to pozornie ekonomiczne rozwiązanie, które kończy się katastrofą. Wystarczy zwarcie w lampce nocnej, żeby pozbawić prądu cały dom, w tym lodówkę (co prowadzi do zepsucia żywności) i piec (co zimą grozi zamarznięciem instalacji wodnej). Podział na minimum 4-6 obwodów to wymóg nie tylko normy, ale i zdrowego rozsądku.
Brak wydzielenia kuchni to kolejna klasyka. Płyta indukcyjna pobierająca 7,2 kW wymaga przewodu 6 mm² i zabezpieczenia 32 A, podczas gdy standardowy obwód gniazdkowy 16 A z przewodem 2,5 mm² nie jest w stanie jej obsłużyć bez przegrzewania. Efektem jest albo wybijanie bezpiecznika, albo stopienie izolacji w ścianie, co w drewnianym domu kończy się pożarem.
Przewód 1,5 mm² podłączony do gniazdek to błąd polegający na myśleniu, że oszczędność kilku złotych na metrażu kabla nie ma znaczenia. W praktyce prąd 16 A płynący przez taki przewód powoduje spadek napięcia powyżej dopuszczalnych 3% już przy kilku metrach, a długotrwałe nagrzewanie izolacji skraca jej żywotność o połowę. Po 10-15 latach taki przewód zaczyna pękać i iskrzyć.
Zmiana mocy przyłączeniowej w umowie z operatorem to formalność trwająca 2-4 tygodnie. Koszt zwiększenia z 5 do 11 kW wynosi zwykle 150-400 zł, ale tylko wtedy, gdy istniejąca infrastruktura (transformator, linia) na to pozwala. W starych dzielnicach domów jednorodzinnych czasem wymagana jest modernizacja przyłącza za kilka tysięcy złotych.
Źródła danych i przepisy
Obliczenia i rekomendacje opierają się na normie PN-HD 60364 (Instalacje elektryczne niskiego napięcia), taryfach operatorów sieci dystrybucyjnych na rok 2024 (PGE Dystrybucja, Tauron Dystrybucja, Enea Operator, Energa Operator) oraz danych katalogowych producentów urządzeń AGD. Stawki opłat stałych i warunki zmiany mocy przyłączeniowej reguluje Instrukcja Ruchu i Eksploatacji Sieci Dystrybucyjnej (IRiESD) każdego z operatorów, dostępna na ich stronach internetowych.
