Kable elektryczne w posadzce – jak poprowadzić, żeby nie żałować

Peszel i rura osłonowa jak zabezpieczyć przewody pod wylewką

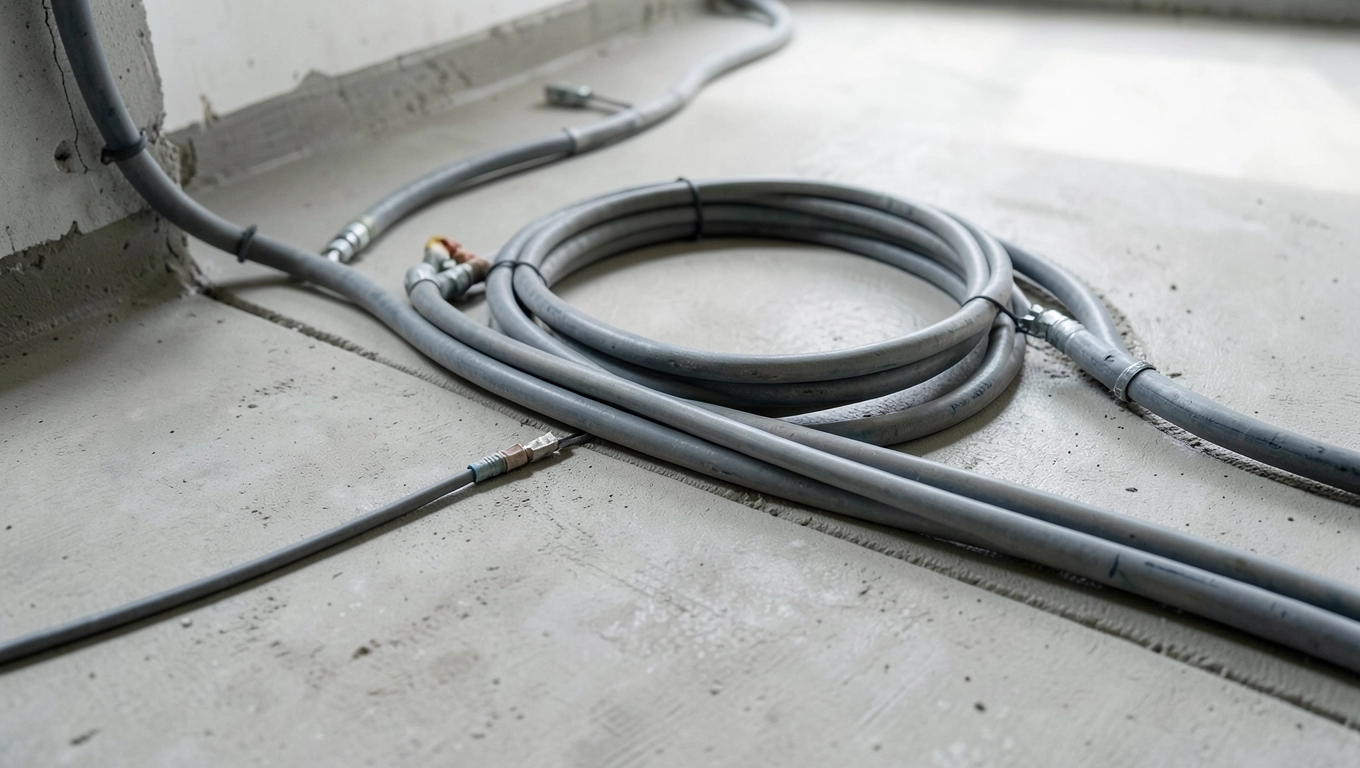

Przewody prowadzone w warstwie wylewki muszą leżeć w czymś, co ochroni ich izolację przed mechanicznym ściskaniem betonu i przypadkowym przebiciem przy późniejszych pracach. Tym czymś jest najczęściej peszel elastyczna rura karbowana z PVC lub polietylenu albo sztywniejsza rura osłonowa typu RL. Wybór zależy od tego, czy kable będą układane pojedynczo, czy w wiązkach, oraz od planowanego kierunku trasy.

• Peszel i rura osłonowa jak zabezpieczyć przewody pod wylewką
• Jaki przekrój kabla do posadzki i jak go dobrać do obwodu
• Najczęstsze błędy przy układaniu kabli w podłodze
• Checklist odbioru instalacji przed wylewką

Peszel sprawdza się tam, gdzie trasa zmienia kierunek pod kątem lub łukiem, bo jego karbowana struktura pozwala zginać go bez załamywania ścianek. Rura sztywna RL wymaga kolan i łączników na każdym zakręcie, ale za to lepiej chroni przed uszkodzeniami mechanicznymi w miejscach narażonych na duże obciążenia punktowe, na przykład pod ciężkim sprzętem AGD. Norma PN-HD 60364 dopuszcza oba rozwiązania pod warunkiem, że rura osłonowa obejmuje cały obwód kabla i nie jest wypełniona więcej niż w 40% przekroju.

Kable prowadzi się równolegle do ścian, z zachowaniem minimalnego odstępu 5 cm między sąsiednimi obwodami i 10 cm od instalacji wodno-kanalizacyjnej. Skrzyżowania są dopuszczalne, ale pod kątem prostym i dodatkowo chronione warstwą oddzielającą, na przykład kawałkiem rury lub taśmą izolacyjną. Dlaczego akurat kąt prosty? Bo pozwala uniknąć sytuacji, w której dwa kable leżą na sobie na dłuższym odcinku, co utrudnia oddawanie ciepła i zwiększa ryzyko przegrzewania izolacji.

W strefach podłogówki, czyli tam, gdzie w wylewce biegną rury ogrzewania podłogowego, kable elektryczne prowadzi się prostopadle do pętli grzewczych. Rura osłonowa chroni wtedy przewód nie tylko przed betonem, ale też przed miejscowym wzrostem temperatury do wartości, które mogłyby osłabić izolację PVC. To szczegół, który na budowie potrafi zadecydować o tym, czy instalacja przeżyje dekadę, czy pięć lat.

Uwaga. Nie wolno prowadzić kabli bez rury osłonowej bezpośrednio w warstwie izolacji termicznej, na przykład w styropianie. Styropian pod wpływem obciążenia punktowego od kabla ugina się nierównomiernie, a sam przewód traci możliwość swobodnego oddawania ciepła do otoczenia. Peszel lub rura RL to w takich miejscach nie dodatek, lecz wymóg bezpieczeństwa.

Jaki przekrój kabla do posadzki i jak go dobrać do obwodu

Przekrój kabla dobiera się do dwóch wartości jednocześnie: dopuszczalnego prądu ciągłego dla danego typu przewodu i spodziewanego obciążenia obwodu. W domach jednorodzinnych najczęściej stosuje się trzy żyły: fazową, neutralną i ochronną. Kable miedziane oznaczone symbolem YDYp (płaskie, z żyłą ochronną) oraz YDY (okrągłe, z żyłą ochronną) dominują w instalacjach podtynkowych i podposadzkowych, natomiast YKXS pojawia się tam, gdzie wymagana jest większa odporność mechaniczna.

Standardowy układ obwodów w domu o powierzchni około 120 m² wygląda następująco: oświetlenie na przewodzie 3×1,5 mm² zabezpieczonym wyłącznikiem nadprądowym 10 A, gniazda ogólne na 3×2,5 mm² zabezpieczonym 16 A, a wydzielone obwody siłowe (kuchnia, piekarnik, pralnia) na 3×4 mm² lub 3×6 mm² zabezpieczone 20-25 A. Te wartości wynikają bezpośrednio z normy PN-HD 60364-5-52, która dla miedzi w izolacji PVC i metodzie instalacji A1 (przewód w rurze w ścianie) dopuszcza obciążenie 15 A dla 1,5 mm², 20 A dla 2,5 mm² i 27 A dla 4 mm².

Przy projektowaniu obwodu ważne jest, by nie ograniczać się do chwilowego poboru mocy urządzenia, lecz uwzględnić jego prąd rozruchowy. Silnik lodówki, pompa pieca, sprężarka klimatyzacji potrafią pobierać przez ułamek sekundy wartości trzy-, pięciokrotnie wyższe od znamionowych. Zbyt ciasno dobrany przekrój sprawi, że zabezpieczenie nadprądowe będzie wyrzucać przy każdym włączeniu sprzętu, a izolacja kabla zacznie się starzeć szybciej niż zakłada producent.

Perspektywa finansowa też ma znaczenie: kabel YDYp 3×2,5 mm² kosztuje orientacyjnie 4-6 zł za metr, a 3×4 mm² już 7-10 zł za metr. Różnica na dom o łącznej długości obwodów rzędu 250 m wynosi więc 750-1500 zł. To kwota, przy której warto się zastanowić, czy wszystkie gniazda potrzebują 4 mm², czy może wystarczy im 2,5 mm² zasilane z wydzielonego obwodu, a jedynie kuchnia dostanie większy przekrój.

Nie stosuj kabla aluminiowego w posadzce. Aluminium ma większą rezystywność niż miedź, szybciej koroduje w obecności wilgoci z wylewki, a jego połączenia z osprzętem wymagają specjalnych zacisków. Norma PN-HD 60364 dopuszcza aluminium tylko w instalacjach o przekroju co najmniej 16 mm² i z ograniczeniami, które w praktyce domowej eliminują to rozwiązanie.

Tabela: przekrój kabla a zabezpieczenie

Najczęstsze błędy przy układaniu kabli w podłodze

Połączenie kabli w posadzce to pierwszy błąd, który ujawnia się po dekadzie użytkowania. Puszki rozgałęźne umieszczone w warstwie wylewki są trudnodostępne, a złączki w nich z czasem tracą zacisk. Każde połączenie powinno więc zostać wykonane w puszce natynkowej lub podtynkowej powyżej poziomu posadzki. Kable w podłodze biegną ciągłym odcinkiem od rozdzielni do punktu odbioru, bez łączenia po drodze.

Brak zapasu kabla przy puszkach i gniazdach to grzech częstszy niż się wydaje. Zbyt krótki przewód wymusza naciągnięcie izolacji i powstawanie mikrozagięć, które po latach potrafią pęknąć. Norma mówi o minimum 10-15 cm zapasu z każdej strony punktu elektrycznego, ale dobra praktyka każe zostawiać nawet 20 cm, bo nigdy nie wiadomo, jak osprzęt będzie osadzony w finalnej warstwie wykończeniowej.

Skrzynki elektryczne osadzane w posadzce muszą być dobrane do jej wysokości. Skrzynka o głębokości 60 mm w wylewce 50 mm to proszenie się o kłopoty: po zalaniu betonem trudno ją odnaleźć, a po wykończeniu podłogi wieczko potrafi wystawać ponad powierzchnię. Standardowe skrzynki podłogowe mają regulację wysokości od 70 do 100 mm i właśnie w takich widełkach powinna zmieścić się warstwa wylewki z izolacją.

Krzyżowanie kabli z instalacją wodno-kanalizacyjną bez zachowania odstępu to błąd, który elektryk amator tłumaczy sobie „a tam, to tylko prąd idzie osobno". Problem polega na tym, że rura ciepłej wody grzeje, a betonowy mostek cieplny wokół niej potrafi podnieść temperaturę kabla o 8-10°C ponad normę. Przy stałym obciążeniu izolacja PVC zaczyna się degradować w temperaturach powyżej 70°C, czyli znacznie poniżej granicy, którą bezpiecznie osiąga kabel w peszelu bez odstępu od rury.

Wskazówka. Dokumentacja powykonawcza to nie formalność dla urzędnika. Zdjęcia tras kabli zrobione przed wylewką, z miarką i opisem obwodu w kadrze, ratują życie przy każdym remoncie. Zdarza się, że właściciel domu potrzebuje przewiercić posadzkę i trafia w kabel, którego nikt nie zaznaczył na planie. Aktualizowany szkic z prawdziwymi wymiarami to najtańsze ubezpieczenie od tego typu niespodzianek.

Checklist odbioru instalacji przed wylewką

Sprawdzenie instalacji przed zalaniem wylewki to ostatni moment, kiedy można poprawić cokolwiek bez kucia. Po stwardnieniu betonu każda korekta oznacza rozbiórkę i powtórkę, więc warto poświęcić na ten przegląd dwie godziny z notesem w ręku. Poniższa lista obejmuje najważniejsze punkty, które powinien skontrolować inwestor lub kierownik budowy, zanim ekipa zamknie warstwę izolacji.

Trasa i rozmieszczenie kable biegną równolegle do ścian, z zachowaniem odstępu minimum 5 cm od sąsiednich obwodów i 10 cm od rur wod-kan. Skrzyżowania występują tylko pod kątem prostym. Trasy są naniesione na dokumentację z wymiarami od stałych punktów odniesienia.

Zabezpieczenie mechaniczne każdy kabel jest w peszelu lub rurze RL, które nie są wypełnione więcej niż w 40% przekroju. Rury są ciągłe, bez ostrych załamań, a w miejscach podejścia do puszek zostawiono minimum 15 cm zapasu kabla. Peszel przechodzi przez ścianki działowe w rurze ochronnej lub tulei.

Przekroje i zabezpieczenia przekroje kabli odpowiadają obciążeniu obwodu zgodnie z tabelą w rozdziale wyżej. Każdy obwód jest opisany w rozdzielni i oznaczony w dokumentacji. Wyłączniki nadprądowe i różnicowoprądowe mają wartości dobrane do przekroju i charakteru obciążenia.

Oddzielenie od instalacji grzewczej w strefach ogrzewania podłogowego kable krzyżują się z pętlami grzewczymi prostopadle. W miejscach styku obu instalacji zostawiono dodatkową warstwę oddzielającą. Temperatura w warstwie kablowej nie przekroczy 35°C przy projektowym obciążeniu.

Ciągłość obwodu ochronnego żyła ochronna (PE) biegnie ciągle od rozdzielni do każdego gniazda i oprawy. Połączenia wyrównawcze są wykonane w puszkach, a ich rezystancja zmierzona i zapisana. Ciągłość sprawdzono miernikiem przed zakryciem warstw.

Dokumentacja szkic tras z wymiarami, schemat rozdzielni z opisem obwodów, karta katalogowa użytych kabli i osprzętu, protokół pomiarów rezystancji izolacji, zdjęcia zrobione przed wylewką. Całość przechowywana w jednym miejscu, najlepiej w teczce z innymi dokumentami budowy.

Kiedy wszystkie punkty powyższej listy zostaną odhaczone, instalacja może zostać zalana wylewką. Warto wiedzieć, że w kolejnych etapach budowy, takich jak montaż sufitów podwieszanych czy biały montaż, ten zestaw informacji okaże się nieoceniony. Każdy przyszły remont albo modernizacja zacznie się od zajrzenia do tej samej teczki, więc jej kompletność procentuje latami.

Źródła: PN-HD 60364-5-52 (dobór przewodów i zabezpieczeń), PN-HD 60364-7-718 (instalacje w posadzkach), Rozporządzenie Ministra Infrastruktury z dnia 12 kwietnia 2002 r. w sprawie warunków technicznych, jakim powinny odpowiadać budynki i ich usytuowanie (Dz.U. 2002 nr 75 poz. 690 z późn. zm.), karty katalogowe producentów kabli YDYp i YDY, dane cenowe z ofert hurtowych z pierwszego kwartału 2024 r.
