Jak zdjąć ograniczenie prędkości w hulajnodze elektrycznej?
Czym jest ogranicznik prędkości w hulajnodze elektrycznej
Fabryczny ogranicznik w hulajnodze elektrycznej to celowo wprowadzone spowolnienie, które odciera prawdziwe możliwości silnika. Producenci implementują go z dwóch powodów: prawo unijne (norma EN 17128) wymaga, by hulajnoga mieściła się w klasie L1e-A z limitem 25 km/h, a jednocześnie zabezpieczenie chroni elektronikę przed przegrzaniem przy zbyt agresywnej jeździe. Ogranicznik bywa programowy (ukryty w ustawieniach wyświetlacza, parametr P w menu JP Y2) albo sprzętowy (fizyczna zworka na płytce kontrolera).
- Czym jest ogranicznik prędkości w hulajnodze elektrycznej
- Zworka L-GND w hulajnodze elektrycznej Nanrobot D4+
- Modyfikacja obwodu Halla silnika BLDC krok po kroku
- Wymiana kontrolera na FSESC 75100 w hulajnodze elektrycznej
W praktyce wiele modeli sprowadzanych z rynku norweskiego, jak Nanrobot D4+, FLJ T11, EWheel E7, M5 Pro czy Circooter M2, ma ustawiony limit na 21 km/h, choć ich potencjał konstrukcyjny sięga 50-65 km/h. Różnica bierze się stąd, że kontroler odcina napięcie podawane na silnik BLDC powyżej ustalonej częstotliwości PWM. Sygnał z manetki zostaje zinterpretowany, ale wykonawczo nigdy nie przekracza progu zapisanego w firmware albo wymuszonego przez zworkę L-GND na płytce XLOK2K1.
Są dwa główne typy ograniczeń. Pierwszy to limit elektroniczny: kontroler odbiera dane z czujników Halla w silniku i obcina fazy, gdy prędkość obrotowa osiąga zaprogramowaną wartość. Drugi to limit sprzętowy, czyli zworka łącząca pin L (Limit) z masą GND, która zwiera obwód odpowiedzialny za odczyt prędkości maksymalnej. Zdjęcie tej zworki albo zmiana jej pozycji daje efekt podobny do podniesienia limitu w BIOS-ie komputera, tyle że dotyczy tranzystorów MOSFET w sterowniku.
Słowniczek oznaczeń na płytce kontrolera
Na płytce XLOK2K1 znajdziesz trzy kluczowe piny. L to Limit, czyli wejście aktywujące blokadę prędkości. X to rozszerzenie, które pozwala odblokować wyższe obroty bez konieczności wymiany firmware. TB (Throttle Block) odpowiada za odcięcie manetki w stanie spoczynku, co zapobiega przypadkowemu ruszeniu. Połączenie L z GND wysyła do mikrokontrolera sygnał niski, który oprogramowanie odczytuje jako tryb ograniczony. Rozpięcie tego połączenia otwiera pełne pasmo sterowania.
Warto pamiętać, że ogranicznik działa warstwowo. Nawet po zdjęciu zworki L-GND kontroler nadal odczytuje pozycję rotora z czujników Halla, a jeśli silnik fizycznie nie dostarcza odpowiednich impulsów (na przykład przy obróbce sygnału), pojazd zwolni samoczynnie. Dlatego sama zworka wystarczy do skoku 21 → 29-30 km/h, ale żeby osiągnąć 50-65 km/h, trzeba jeszcze zmodyfikować obwód Halla albo wymienić cały sterownik na platformę VESC.
Co zyskasz, a co stracisz
Zdjęcie ogranicznika odblokuje rezerwę mocy, którą producent zostawił w zapasie, szczególnie w silnikach o nominale 1000-2000 W. Przyspieszenie stanie się bardziej liniowe, a prędkość maksymalna wzrośnie o 30-200%, zależnie od wybranej metody. Stracisz natomiast gwarancję, legalność na drogach publicznych i częściowo ochronę termiczną akumulatora, który przy wyższych obrotach będzie pobierał większy prąd ciągły. Z tego powodu każdą modyfikację trzeba zaplanować, zanim sięgniesz po lutownicę.
Zworka L-GND w hulajnodze elektrycznej Nanrobot D4+
Zanim zaczniesz, przygotuj stanowisko. Potrzebujesz śrubokręta torx T10 (obudowa deck-u), śrubokręta krzyżakowego PH1 (osłona kontrolera), cążków do cięcia albo stacji lutowniczej z cyną 0,8 mm, multimetru do sprawdzenia ciągłości obwodu oraz taśmy izolacyjnej lub koszulek termokurczliwych. Czas pracy to około 30-45 minut, jeśli robisz to pierwszy raz.

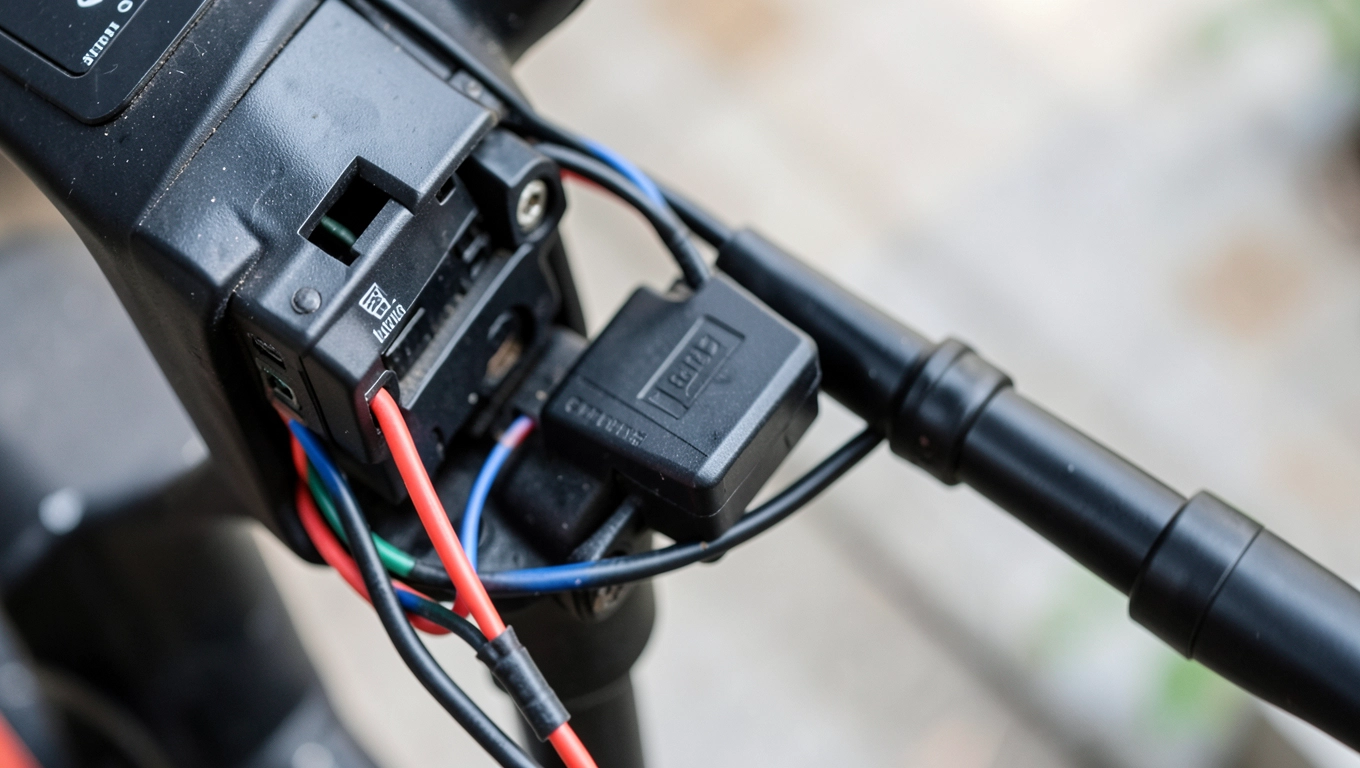

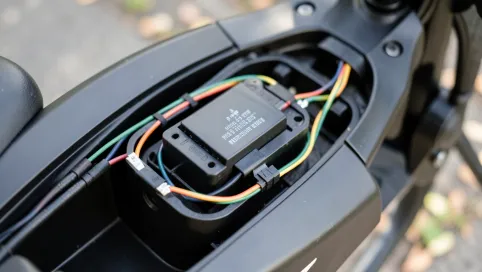

Odłącz baterię przed każdą ingerencją w elektronikę. Wyjmij kluczyk bezpieczeństwa, odkręć osiem śrub trzymących górną pokrywę decku, a następnie zlokalizuj płytkę XLOK2K1 przyklejoną taśmą dwustronną do podłogi bateryjnej. Szukasz szarego albo żółtego przewodu, który biegnie od pinu L do masy (GND). W niektórych wersjach będzie to widoczna zworka w formie złącza JST, w innych kawałek drutu przylutowanego bezpośrednio do padów.
Przetnij przewód cążkami jak najbliżej pinu L, tak by po stronie masy pozostał kawałek umożliwiający późniejsze odwrócenie modyfikacji. Zabeznij koniec koszulką termokurczliwą albo taśmą, żeby nie dotykał sąsiednich elementów na płytce. Po odcięciu zworki kontroler straci sygnał niski na wejściu Limit, a firmware odczyta to jako tryb odblokowany.
Podłącz baterię i włącz wyświetlacz. Menu P (Programming) w JP Y2 pokaże teraz wyższe wartości: P0 zostanie zablokowany na 100, P1 (prędkość maksymalna) podskoczy z 21 do 30, a P3 (natężenie hamowania) wymaga korekty, bo przy wyższej prędkości siła hamulca silnikowego rośnie. Ustaw P3 na wartość domyślną 1, jeśli wcześniej była zmniejszona przez producenta.
Test potwierdza skok z 21 do 29-30 km/h na płaskim odcinku z akumulatorem naładowanym do 80%. Przyspieszenie będzie wyraźnie bardziej agresywne w zakresie 15-25 km/h, bo odblokowany kontroler nie tłumi już prądu fazowego. Po 5-10 minutach jazdy sprawdź temperaturę silnika i kontrolera dotykiem, bo przy pełnym odblokowaniu radiator na MOSFET-ach potrafi nagrzać się do 60-70°C.
Ta metoda jest w pełni odwracalna. Jeśli przywrócisz połączenie L z GND, hulajnoga wróci do ustawień fabrycznych bez śladu w historii firmware. Żaden licznik operacji nie zapisuje faktu zdjęcia zworki, co oznacza, że serwis producenta nie rozpozna modyfikacji, o ile nie zobaczysz fizycznego śladu na przewodzie.
Modyfikacja obwodu Halla silnika BLDC krok po kroku
Czujnik Halla w silniku BLDC pełni rolę cyfrowego kompasu. Trzy sensory rozmieszczone co 120° wysyłają do kontrolera sygnał 0 lub 5 V w zależności od pozycji wirnika. Na tej podstawie sterownik decyduje, które dwie z trzech faz zasilić napięciem, a trzecią zostawić pływającą. Odcięcie lub modyfikacja tego obwodu wymusza pracę w trybie sensorless, w którym kontroler sam wyznacza pozycję rotora z back-EMF, czyli napięcia indukowanego w niezasilanej fazie.
Tryb sensorless otwiera znacznie wyższe obroty, bo czujniki Halla mają ograniczenie częstotliwościowe. Po przekroczeniu ~600 rpm sensory zaczynają gubić sygnał, a kontroler interpretuje to jako błąd i odcina moc. W konfiguracji sensorless sterownik odczytuje back-EMF, które rośnie proporcjonalnie do prędkości obrotowej, więc im szybciej jedziesz, tym precyzyjniej wykrywa pozycję. To dlatego Nanrobot D4+ z fabrycznymi czujnikami Halla zatrzymuje się na 30 km/h, ale po ich odpięciu zaczyna ciągnąć do 50-65 km/h.
Procedura wymaga dostępu do silnika. Zdejmij tylne koło, odkręć cztery śruby mocujące obudowę silnika in-hub, odłącz trzy przewody Halla (zwykle koloru niebieskiego, zielonego i żółtego) od złącza przy kontrolerze. Zamiast całkowitego odcinania, możesz wpiąć rezystory pull-down 10 kΩ pomiędzy każdą linię sygnałową a masę, co zachowa kompatybilność z czujnikami przy niskich prędkościach i przełączy się na sensorless przy wysokich.
Bezpośrednie odłączenie czujników Halla jest prostsze i tańsze. Po odpięciu trzech kabli wjedź w tryb sensorless z poziomu menu P wyświetlacza (parametr P5 ustaw na 1). Przy starcie silnik przez sekundę będzie szukał pozycji rotora metodą próbkowania, co objawia się lekkim szarpnięciem przy ruszaniu. Po kilku obrotach faza się zsynchronizuje i przyspieszenie stanie się płynne.
Rozwiązaniem pośrednim jest wymiana samych czujników na modele o wyższej częstotliwości, na przykład SS49E zamiast fabrycznych A3144. Koszt części to 15-30 zł za komplet, a wymaga tylko odlutowania trzech układów i wlutowania nowych w to samo miejsce. Efekt to zachowanie kontroli przy niskich obrotach i odblokowanie 50-55 km/h bez konieczności przechodzenia na tryb sensorless.
Po modyfikacji Halla sprawdź zachowanie na postoju. Silnik powinien reagować na manetkę po krótkim opóźnieniu (0,2-0,5 s) bez przegrzewania się tyłu obudowy. Jeśli obudowa nagrzeje się powyżej 80°C w czasie 10-minutowej jazdy, wróć do konfiguracji z rezystorami pull-down. To zabezpieczenie przed uszkodzeniem izolacji uzwojeń.
Wymiana kontrolera na FSESC 75100 w hulajnodze elektrycznej
FSESC 75100 to kontroler bazujący na otwartym projekcie VESC (od Vedder Electronic Speed Controller). Obsługuje napięcia do 75 V i prądy ciągłe 100 A, co przy akumulatorze 52 V daje moc szczytową 7,5 kW, wystarczającą do napędu hulajnogi o masie 25-35 kg. Konfiguracja odbywa się przez Bluetooth z aplikacją VESC Tool na smartfonie, bez konieczności programowania z poziomu wyświetlacza.
Przed wymianą sprawdź kompatybilność napięciową. Nanrobot D4+ z akumulatorem 52 V, FLJ T11 z 48 V oraz M5 Pro z 60 V zmieszczą się w specyfikacji FSESC 75100. Modele z akumulatorem 36 V wymagają tańszego FSESC 4.20 albo starszego 6.6. Nigdy nie podłączaj kontrolera 75 V do pakietu 60 V w konfiguracji szeregowej bez balansera, bo różnica napięć na poszczególnych celach przekroczy próg bezpieczeństwa litowo-jonowego ogniwa 4,2 V.
Instalacja wymaga odłączenia starego sterownika, identyfikacji trzech faz silnika (zwykle koloru niebieskiego, zielonego i żółtego), trzech sygnałów Halla (czerwony, czarny, niebieski w złączu JST 6-pin), zasilania głównego (czerwony dodatni, czarny ujemny) oraz manetki (sygnał 0-5 V, masa, zasilanie 5 V). FSESC 75100 ma wbudowane rezystory pull-up, więc manetka zadziała bez dodatkowych modyfikacji.
Po podłączeniu sparuj moduł Bluetooth w aplikacji VESC Tool. Kreator konfiguracji automatycznie wykryje typ silnika (BLDC albo FOC), ustawi parametry prądowe (limit fazowy 80 A, limit bateryjny 60 A jako bezpieczne wartości startowe) i poprosi o kalibrację manetki oraz czujników Halla. Kalibracja trwa 30-60 sekund i wymaga pełnego zakresu skręcenia manetki.
FOC (Field Oriented Control) to tryb sterowania wektorowego, który w VESC-ie daje cichszą pracę silnika i lepszą rekuperację. Przy jeździe z górki kontroler przełącza silnik w tryb generatora, ładując akumulator prądem 5-15 A. Efekt uboczny to wyraźne hamowanie silnikowe, które na stromych zjazdach potrafi zastąpić hamulec mechaniczny przy prędkości 40-50 km/h.
Alternatywą budżetową jest kontroler Brainpower 52 V za 350-500 zł. Obsługuje mniejsze prądy (60 A ciągłe) i nie ma natywnej konfiguracji przez Bluetooth, ale współpracuje z wyświetlaczem JP Y2 i zachowuje prostotę menu P. Różnica w osiągach to 5-10 km/h mniej przy porównywalnym akumulatorze.
Porównanie trzech metod
| Metoda | Koszt | Trudność | Efekt prędkościowy | Ryzyko dla sprzętu |
|---|---|---|---|---|
| Zworka L-GND | 0-20 zł | Łatwa (30 min) | 21 → 29-30 km/h | Niskie |
| Obwód Halla (sensorless) | 0-50 zł | Średnia (1-2 h) | 30 → 50-65 km/h | Średnie |
| FSESC 75100 (VESC) | 600-900 zł | Wysoka (3-5 h) | 30 → 60-75 km/h | Wysokie |
Ostrzeżenie prawne i gwarancyjne
Każda z opisanych modyfikacji oznacza utratę homologacji i gwarancji producenta. Jazda z odblokowaną prędkością na drogach publicznych w Norwegii i w całej Unii Europejskiej jest nielegalna, a w razie kolizji ubezpieczyciel odmówi wypłaty odszkodowania, bo pojazd nie spełnia normy EN 17128 dla klasy L1e-A. Hulajnoga zostanie zakwalifikowana jako motorower, do którego prowadzenia wymagane jest prawo jazdy kategorii AM albo B oraz dowód rejestracyjny.
Brak hamowania przy wysokich prędkościach to drugie krytyczne ryzyko. Fabryczny hamulec tarczowy w Nanrobot D4+ jest zaprojektowany na 25 km/h. Przy 50 km/h droga hamowania rośnie z 4 do 12 metrów, a temperatura tarczy w 30-sekundowym hamowaniu przekracza 300°C, co prowadzi do fade-u i utraty efektywności. Jedynym rozwiązaniem jest wymiana hamulca na hydrauliczny czterotłoczkowy albo montaż dodatkowego hamulca bębnowego z tyłu.
Ochrona termiczna akumulatora to trzeci aspekt. Przy wyższych prędkościach pobór prądu rośnie z 15-20 A do 40-60 A, co przy ogniwach 18650 skraca żywotność o 20-40%. BMS bez aktywnego chłodzenia zaczyna odcinać prąd przy temperaturze ogniw 60°C, więc latem w pełnym słońcu zasięg spadnie o 30-50%. Rozważ dodanie aluminiowej płyty chłodzącej pod pakietem albo wymianę BMS na wariant z czujnikiem temperatury na każdym ogniwie.
Co warto zrobić przed pierwszym uruchomieniem
Sprawdź ciągłość wszystkich połączeń przed podłączeniem baterii. Użyj multimetru w trybie testu diody, żeby potwierdzić brak zwarć pomiędzy fazami silnika a masą. Zmierz napięcie na każdym pinie czujników Halla względem GND, oczekując 0 V albo 5 V w stanie statycznym. Wartość 2,5 V oznacza uszkodzenie czujnika albo przerwę w przewodzie sygnałowym.
Skonfiguruj parametry prądowe w VESC-u przed pierwszą jazdą. Ustaw limit bateryjny na wartość nominalną akumulatora (dla pakietu 52 V/18 Ah to 30-40 A ciągłe), limit fazowy na 1,5-krotność limitu bateryjnego, a napięcie odcięcia na 3,2 V na celę, co ochroni ogniwa przed nadmiernym rozładowaniem. Bez tych ustawień kontroler pozwoli na pobór prądu przekraczający specyfikację BMS, co zakończy się trwałym uszkodzeniem akumulatora.
Przetestuj hamulce na zamkniętym terenie przed wyjazdem na otwartą przestrzeń. Hulajnoga odblokowana do 50 km/h z fabrycznym hamulcem mechanicznym zachowuje się jak samochód wyścigowy bez ABS-u. Krótkie, kontrolowane hamowania z 40 km/h pozwolą wyczuć moment zadziałania i drogę zatrzymania, zanim staniesz przed koniecznością ostrego hamowania w ruchu ulicznym.
Źródła danych i norm: norma EN 17128 (CEN, 2020) określająca wymagania bezpieczeństwa dla hulajnóg elektrycznych; dyrektywa 2002/24/WE klasyfikująca pojazdy z napędem elektrycznym; dokumentacja techniczna VESC Project vedder.se; arkusze katalogowe czujników Halla Allegro A3144 i Honeywell SS49E; specyfikacja kontrolera FSESC 75100 w wersji firmware 6.02.
