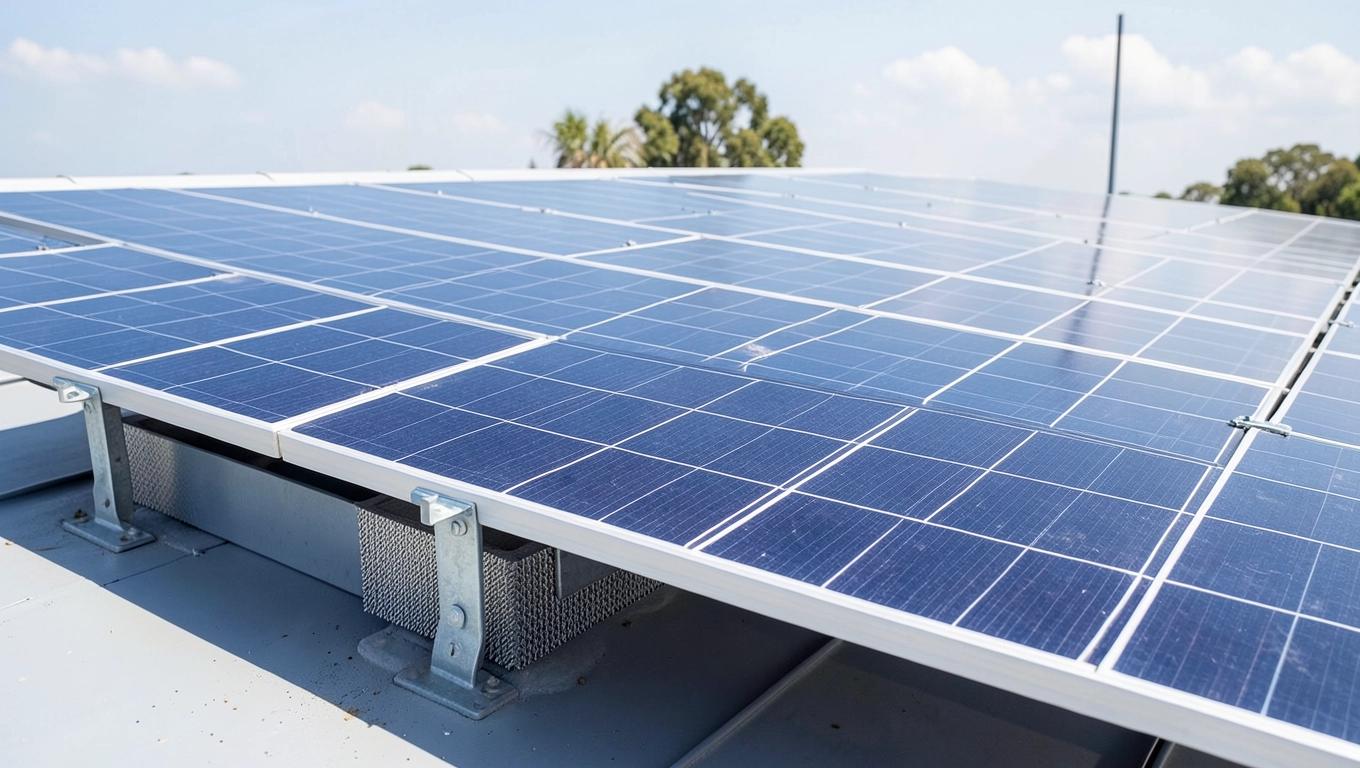

Montaż paneli fotowoltaicznych na płaskim dachu krok po kroku

Rodzaje stelaży pod panele na dach płaski

Płaski dach to nie to samo co płaska powierzchnia pod panele. Nachylenie rzędu 3-5° wystarcza, by woda spływała, ale dla modułów PV to za mało. Przy tak niskim kącie sprawność roczna spada nawet o 8-12% w porównaniu z optymalnymi 30-35°. Stelaż balastowy rozwiązuje dokładnie ten problem: utrzymuje panele pod kątem 10-15° lub nawet 20°, nie wymaga przebijania poszycia i rozkłada masę tak, by obciążenie nie przekroczyło 15-25 kg/m² w przypadku systemów aerodynamicznych. To ogromna różnica wobec klasycznych ekier, które potrafią dociążyć dach do 80-120 kg/m².

• Rodzaje stelaży pod panele na dach płaski
• Dobór balastu i kąta nachylenia instalacji PV
• Montaż paneli na membranie, papie i płycie warstwowej
• FAQ praktyczne

Aerodynamiczny system AERO S działa jak skrzydło samolotu w miniaturze. Profile ustawione za panelem tworzą strefę rozrzedzenia, która dosłownie dociska konstrukcję do dachu. Testy w tunelu aerodynamicznym potwierdzają, że przy wietrze 120 km/h siła ssąca maleje o ponad połowę. Stąd mniejszy balast, mniejsze obciążenie konstrukcji i spokojniejszy sen inwestora po pierwszej wichurze.

Konstrukcja klejona na membranę sprawdza się tam, gdzie dach nie utrzyma nawet lekkiego balastu albo gdzie pokrycie jest wrażliwe na przebicia. Specjalistyczny klej lub zgrzew wytwarza trwałe połączenie na poziomie 2,5-4 N/mm², czyli więcej niż typowy wiatr na narożniku budynku. Brak jakichkolwiek otworów w membranie oznacza brak ryzyka przecieku w ciągu następnych 25-30 lat.

Systemy mechaniczne na płytę warstwową idą jeszcze inną drogą. Wkręty farmerskie przenikają przez blachę do konstrukcji nośnej, tworząc sztywne punkty mocowania. To rozwiązanie dla dachów przemysłowych, gdzie nośność poszycia jest ogromna, a balast nie ma sensu ekonomznego. Ekierka Eco z takim mocowaniem pozwala regulować kąt panelu w zakresie 10-30° i utrzymuje obciążenie wiatrem rzędu 2400 Pa bez najmniejszego wysiłku.

Każde z tych rozwiązań ma swoje ograniczenia. Balast nie sprawdzi się na dachu o nośności poniżej 80 kg/m². Klejenie wymaga suchej, czystej membrany i temperatury powyżej 5°C. Mechanika oznacza ingerencję w pokrycie, co przy gwarancji dachowej może wymagać uzgodnień z jej wystawcą. Wybór systemu zaczyna się więc od rzetelnego audytu dachu, a nie od katalogu producenta.

Kiedy balast, kiedy klejenie, kiedy mechanika

Balast wygrywa na dużych, nowoczesnych dachach membranowych o nośności 100-150 kg/m² lub wyższej. Klejenie króluje na dachach z papą termozgrzewalną i membraną PVC, gdzie każdy otwór to potencjalny przeciek za 3-5 lat. Mechanika pozostaje domeną hal stalowych z płytą warstwową i krokwi o rozstawie 80-120 cm, które wytrzymają nawet silne mocowanie punktowe.

Dobór balastu i kąta nachylenia instalacji PV

Kąt nachylenia paneli wpływa na trzy rzeczy naraz: uzysk roczny, obciążenie wiatrem i ilość balastu potrzebnego do stabilizacji. Przy 10° uzysk spada o 3-5% wobec optimum, ale balast rośnie minimalnie. Przy 20-25° uzysk rośnie o kolejne 2-4%, lecz siły działające na panel rosną geometrycznie. To fizyka, nie marketing: większy kąt oznacza większą powierzchnię czołową, większe parcie wiatru, większe dociskanie do dachu.

Strefa wiatrowa w Polsce (wg PN-EN 1991-1-4) determinuje minimalny balast. W strefie I, czyli większość zachodniej Polski, wystarczy 15-25 kg/m². W strefie II i III, obejmujących Mazury, Podlasie i okolice Zakopanego, balast rośnie do 35-60 kg/m². Na narożnikach budynku wartości te skaczą nawet dwukrotnie, ponieważ turbulencje generują lokalne wzmocnienie prędkości wiatru o 40-80% względem środka połaci.

Strefa śniegowa dodaje kolejną warstwę kalkulacji. W III strefie śniegowej (np. Suwalszczyzna) typowe obciążenie dochodzi do 1,2-1,6 kN/m², co oznacza 120-160 kg śniegu na metrze kwadratowym przy pełnym zaleganiu. Stelaż musi przenieść tę masę bez trwałego odkształcenia, a balast nie może blokować odpływu wody roztopowej. Dlatego systemy AERO stosują profile nośne z aluminium EN AW-6005 o wytrzymałości 215 MPa i powłoce Magnelis, która wytrzymuje ponad 1000 godzin w komorze solnej.

Orientacja paneli na dachu płaskim daje wybór, którego nie ma na skośnym. Wariant S (południe) maksymalizuje uzysk w sezonie letnim, lecz traci rano i wieczorem. Wariant E-W (wschód-zachód) rozkłada produkcję na cały dzień, co lepiej współgra z autokonsumpcją w biurach i domach. Różnica w uzysku rocznym sięga 4-7% na korzyść S, ale wartość ekonomiczna bywa odwrotna, gdy większość prądu zużywasz na miejscu.

Moduły bifacjalne zyskują na dachu płaskim dodatkowe 5-10% energii dzięki odbiciom od jasnego pokrycia. Wymagają jednak większej odległości od dachu (minimum 20 cm), by światło dotarło do tylnej strony. To kolejny argument za systemami AERO S podwyższonymi, które utrzymują panel wyżej i nie duszą odbicia.

Mini-ściągawka doboru

• Nośność dachu powyżej 100 kg/m² → AERO S z balastem.
• Membrana wrażliwa na przebicia → system klejony.
• Płyta warstwowa na hali → Ekierka Eco mechaniczna.
• Strefa wiatrowa II lub III → konsultacja z konstruktorem.
• Moduły bifacjalne → wersja podwyższona AERO.

Montaż paneli na membranie, papie i płycie warstwowej

Na membranie PVC lub EPDM najpierw sprawdź jej grubość i typ. Folia o grubości 1,2-1,5 mm wytrzymuje balast do 30 kg/m² bez ryzyka perforacji. Cieńsza membrana wymaga maty ochronnej z geowłókniny o gramaturze 200-300 g/m², która rozkłada punktowe naciski na większą powierzchnię. Pominięcie tej warstwy oznacza, że kamień żwirowy lub betonowy blok balastowy wbije się w membranę w ciągu 2-3 sezonów.

Na papie termozgrzewalnej zasada jest inna. Papa jest sztywniejsza, ale wrażliwa na przebicia w miejscach mocowania. Dlatego systemy klejone stosują żywicę poliuretanową o wytrzymałości 2,5 N/mm² lub zgrzew hot-air, który łączy profile z papą na poziomie molekularnym. Temperatura zgrzewu to 380-420°C, czas nagrzewania 8-12 sekund. Po zgrzewie próba wyciągnięcia ręką powinna dać zerowy efekt, jeśli trzeba ciąć papę, by oderwać profil.

Płyta warstwowa to zupełnie inna mechanika. Blacha zewnętrzna ma grubość 0,5-0,6 mm, wewnętrzna 0,4-0,5 mm. Rdzeń PIR lub wełna mineralna przenosi ścinanie. Wkręt farmerski M10 ze stali nierdzewnej A2 musi przejść przez obie blachy i zagłębić się w stalową krokiew na minimum 30 mm. Moment dokręcenia 35-45 Nm. Mniej i wkręt się poluzuje, więcej i rdzeń się zgniecie, tracąc nośność.

Sekwencja montażu wpływa na szczelność dachu. Najpierw rozłóż matę ochronną, potem ustaw profile nośne, na końcu dokład panele. Panele montuj zawsze z zachowaniem odstępu co najmniej 15 mm od krawędzi dachu. Dlaczego? Krawędź generuje największe ssanie wiatrowe, do 2,5-krotności obciążenia w środku połaci. Panel za blisko krawędzi zacznie się unosić przy pierwszej burzy, a zaczepy odkształcą się trwale.

Czas montażu zależy od systemu. AERO S na membranie to 3-5 dni roboczych dla instalacji 50 kW. Ekierka mechaniczna na płycie warstwowej to 2-3 dni dla tej samej mocy. System klejony wymaga dodatkowego dnia na przygotowanie podłoża i 24 godzin utwardzania kleju. W praktyce ekipa 3 osób z windą nożycową uwinie się szybciej niż czteroosobowa brygada bez odpowiedniego sprzętu.

Bezpieczeństwo i jakość montażu

Certyfikat ITB to nie ozdoba, a potwierdzenie, że system przeszedł testy wytrzymałościowe i obliczeniowe zgodne z Eurokodem 1 i Eurokodem 9. Tunel aerodynamiczny wykazuje rozkład sił na panelu, balast i mocowania przy wietrze symulowanym do 30 m/s. Producent membran, z którym współpracuje dostawca stelaża, potwierdza chemiczną kompatybilność: klej nie degraduje folii, nie powoduje mikropęknięć w ciągu 25 lat.

FAQ praktyczne

Czy moduły bifacjalne działają na dachu płaskim? Tak, pod warunkiem odstępu minimum 20 cm od pokrycia i jasnego podłoża. Zysk sięga 5-10% rocznie.

Jak sprawdzić nośność dachu? Projekt budowlany lub opinia konstruktora. Bez tego żaden producent stelaża nie wystawi doboru balastu.

Czy można montować panele bez balastu? Tylko w systemie klejonym lub mechanicznym. Balast zastępuje wtedy przyczepność lub wkręty.

Co z zacienieniem od klimatyzatorów i wywietrzników? Minimalna odległość panela od przeszkody to 3-krotność jej wysokości. Mniej i cień obniży uzysk o 10-15%.

Ile trwa cała inwestycja od wyceny do uruchomienia? Audyt i projekt 1-2 tygodnie, produkcja stelaża 2-3 tygodnie, montaż 3-5 dni, odbiór i przyłączenie 2-4 tygodnie.

Stelaż pod panele na dach płaski kosztuje orientacyjnie 120-280 zł/m² w zależności od systemu, balastu i wykończenia. AERO S to przedział 140-220 zł/m², AERO EW 160-240 zł/m², system klejony 200-280 zł/m², Ekierka mechaniczna 120-180 zł/m². Ceny obejmują profile, łączniki i matę ochronną, bez kosztu paneli i robocizny.

Tabela porównawcza systemów:

Audyt dokumentacji dachu, sprawdzenie strefy wiatrowej i śniegowej, konsultacja z konstruktorem i dobór systemu to cztery kroki, które decydują o żywotności instalacji na następne 25-30 lat. Na koniec zostaje wybór wykonawcy z certyfikatem ITB i doświadczeniem w konkretnym typie pokrycia, nie tylko w panelach.

Źródła danych i norm

• PN-EN 1991-1-4 (Eurokod 1): oddziaływania na konstrukcje, oddziaływania wiatru.
• PN-EN 1991-1-3 (Eurokod 1): obciążenie śniegiem.
• PN-EN 1999-1-1 (Eurokod 9): projektowanie konstrukcji aluminiowych.
• PN-EN 1993-1-1 (Eurokod 3): projektowanie konstrukcji stalowych.
• Instrukcja ITB dotycząca systemów montażowych paneli fotowoltaicznych.
• Mapa stref wiatrowych i śniegowych Polski wg Głównego Urzędu Nadzoru Budowlanego.
• Dane producentów membran: Protan, Sika, Bauder.
• Karty techniczne stali z powłoką Magnelis (ArcelorMittal).
