Jak wygląda przegląd instalacji elektrycznej w mieszkaniu

Przegląd instalacji elektrycznej to obowiązkowa procedura co pięć lat w budynkach mieszkalnych, zgodnie z Rozporządzeniem Ministra Infrastruktury, zapewniająca bezpieczeństwo domowników przed porażeniem prądem czy pożarem. Obejmuje oględziny wizualne, precyzyjne pomiary takie jak rezystancja izolacji, ciągłość przewodów ochronnych i impedancja pętli zwarciowej, kończąc na sporządzeniu protokołu potwierdzającego zgodność z normą PN-HD 60364. Proces trwa od godziny do całego dnia, w zależności od wielkości instalacji, a dobre przygotowanie skraca go i ułatwia. Dzięki temu artykułowi zrozumiesz każdy etap, jakbyś stał obok elektryka z uprawnieniami SEP, obserwując, jak sprawdza każdy obwód.

• Oględziny wizualne instalacji elektrycznej
• Pomiary rezystancji izolacji w przeglądzie
• Ciągłość przewodów ochronnych – testy
• Impedancja pętli zwarciowej – pomiary
• Sporządzanie protokołu z przeglądu elektrycznego
• Czas trwania przeglądu instalacji elektrycznej
• Przygotowanie do przeglądu instalacji elektrycznej
• Pytania i odpowiedzi

Oględziny wizualne instalacji elektrycznej

Elektryk zaczyna od oględzin wizualnych, które dają pierwszy obraz stanu instalacji bez użycia narzędzi pomiarowych. Przechadza się po całym mieszkaniu, skupiając wzrok na przewodach wychodzących ze ścian, gniazdkach i włącznikach. Szuka śladów przegrzania, takich jak czarne zacieki wokół styków czy stopione obudowy. Sprawdza też tablice rozdzielcze, otwierając je ostrożnie, by ocenić czystość i integralność szyn zbiorczych. Ten etap ujawnia problemy widoczne gołym okiem, zanim przejdzie do pomiarów.

W gniazdkach elektryk wsuwa palce w otwory, testując ich głębokość i brak luźnych elementów, co mogłoby spowodować iskrzenie. Obserwuje przewody odprowadzające do puszek instalacyjnych, notując, czy izolacja nie pęka lub nie jest nadkruszona. W łazienkach i kuchniach zwraca uwagę na wilgoć blisko punktów podłączeniowych, bo to częsta przyczyna awarii. Każdy element musi być zamocowany solidnie, bez drgań podczas dotyku. Oględziny trwają kilkadziesiąt minut, ale ich dokładność zapobiega pominięciu ukrytych zagrożeń.

Typowe usterki wykrywane wizualnie

Elektryk notuje nieoryginalne zamienniki w rozdzielnicy, jak tanie wyłączniki bez atestów, które nie spełniają norm. Przewody skręcone taśmą izolacyjną zamiast zacisków to czerwona flaga, sygnalizująca prowizoryczność. Luźne pokrywy puszek odsłaniają gołe miedziaki, zwiększając ryzyko zwarcia. W starszych blokach spotyka się aluminiowe przewody, które z czasem utleniają się, tracąc przewodność. Te obserwacje kierują dalsze testy na newralgiczne punkty.

Zobacz także: Kto może projektować instalacje elektryczne?

Podczas spaceru po pomieszczeniach elektryk mapuje rozmieszczenie obwodów, licząc gniazdka i oświetlenie na każde. Sprawdza, czy instalacja zgadza się z projektem budowlanym, jeśli taki istnieje. W piwnicach czy na klatkach schodowych ogląda liczniki i główne bezpieczniki wspólnoty. Ten holistyczny podgląd pozwala zaplanować kolejność pomiarów. Oględziny kończą się wstępną listą usterek do naprawy przed testami elektrycznymi.

Pomiary rezystancji izolacji w przeglądzie

Pomiary rezystancji izolacji to kluczowy test, sprawdzający, czy otulina przewodów nie przewodzi prądu tam, gdzie nie powinna. Elektryk wyłącza zasilanie w całej instalacji, by uniknąć ryzyka, i podłącza megger do fazy, neutralnego oraz przewodu ochronnego. Urządzenie generuje napięcie testowe 500V dla obwodów 230V, mierząc opór w megaomach. Wartość poniżej 1 MΩ wskazuje na uszkodzoną izolację, wymagającą wymiany odcinka kabla. Ten pomiar wykonuje się na każdym obwodzie osobno, od tablicy rozdzielczej.

Krok po kroku pomiar rezystancji

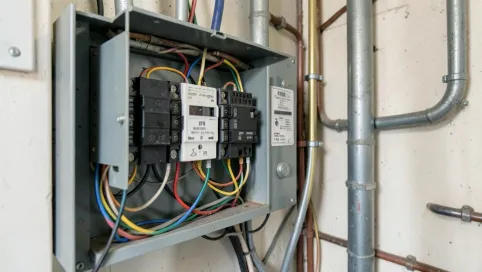

Zobacz także: Przegląd instalacji elektrycznej w bloku: jak wygląda?

• Odłącz wszystkie odbiorniki i wyjmij bezpieczniki.
• Podłącz sondy meggera: czerwień do fazy, czerń do neutralnego, zielony do PE.
• Rozkręć pokrętło do 500V i naciśnij przycisk pomiaru na 1 minutę.
• Zapisz wynik; powyżej 1 MΩ to norma dla suchych warunków.
• Powtórz dla par: L-N, L-PE, N-PE.
• Zidentyfikuj obwody poniżej normy do naprawy.

W wilgotnych środowiskach, jak łazienka, dopuszcza się niższe wartości, ale nie poniżej 0,5 MΩ, bo wilgoć obniża rezystancję naturalnie. Elektryk testuje izolację w temperaturze pokojowej, notując warunki zewnętrzne w protokole. Starsze instalacje z gumową izolacją często zawodzą ten test przez starzenie materiału. Pomiar trwa kilka minut na obwód, ale sumuje się do znaczącej części przeglądu. Wyniki decydują, czy instalacja nadaje się do eksploatacji bez ingerencji.

Podczas pomiaru megger może ujawnić przebicia między przewodami, spowodowane przez gryzonie przegryzające otulinę. Elektryk powtarza testy po osuszeniu, jeśli wilgoć zakłóca odczyty. Norma PN-HD 60364-6 precyzuje minimalne wartości w zależności od napięcia i środowiska. Ten etap chroni przed wyciekami prądu, które nagrzewają przewody. Precyzja pomiaru zapobiega fałszywym alarmom lub przeoczeniom.

Po zakończeniu wszystkich obwodów elektryk analizuje rozkład wyników, szukając trendów spadkowych w rezystancji. Obwody o niskich wartościach oznacza kolorem w protokole. Czasem demontuje fragment izolacji do wizualnej weryfikacji. Te dane stają się podstawą zaleceń naprawczych. Pomiary izolacji to fundament bezpieczeństwa instalacji.

Ciągłość przewodów ochronnych – testy

Test ciągłości przewodów ochronnych weryfikuje, czy ścieżka ochronna (PE) prowadzi prąd zwarciowy bezpośrednio do ziemi bez opóźnień. Elektryk używa omomierza z niskim napięciem testowym, około 10V, by nie uszkodzić wrażliwych urządzeń. Mierzy opór od zacisku PE w rozdzielnicy do każdego gniazdka i metalowej obudowy odbiorników. Norma wymaga poniżej 0,5 Ω dla obwodów do 16A, co zapewnia szybkie zadziałanie bezpiecznika. Brak ciągłości oznacza przerwany przewód ochronny, grożący porażeniem.

Procedura testu ciągłości krok po kroku

• Wyłącz prąd i odłącz odbiorniki.
• Podłącz omomierz: jedna sonda do PE w tablicy, druga do bolca w gniazdku.
• Naciśnij test; odczytaj opór w omach.
• Sprawdź wszystkie gniazdka na obwodzie.
• Powtórz dla uziemionych obudów urządzeń stałych.
• Dokumentuj wartości powyżej 0,5 Ω jako usterki.

W blokach z TN-C-S systemem ten test łączy PEN z PE, szukając przejścia na ochronny. Elektryk ciągnie przewód referencyjny przez całe mieszkanie, by ominąć zakłócenia. Wysokie opory wskazują na luźne połączenia w puszkach lub korozję zacisków. Test trwa krócej niż izolacji, bo skupia się na metalowych ścieżkach. Zapewnia, że ochrona zadziała w razie awarii.

Czasem w starszych instalacjach przewód ochronny jest tylko formalny, bez realnego połączenia z ziemią. Elektryk sprawdza ciągłość w oświetleniu, gdzie PE biegnie żółto-zielony kabel. Wyniki poniżej normy blokują pozytywny protokół. Ten pomiar ratuje życie, bo słaba ochrona to cicha pułapka. Dokładność zależy od czystości styków przed testem.

Po pomiarach elektryk rysuje schemat z zaznaczonymi słabymi punktami PE. W dużych mieszkaniach dzieli instalację na strefy, testując po kolei. Norma dopuszcza do 1 Ω w dłuższych liniach, ale preferuje minimalne wartości. Te testy budują zaufanie do całej instalacji ochronnej.

Impedancja pętli zwarciowej – pomiary

Impedancja pętli zwarciowej mierzy całkowity opór drogi prądu od źródła przez fazę, obciążenie do PE i z powrotem. Elektryk używa specjalistycznego miernika pod napięciem, symulując zwarcie bez realnego ryzyka. Wynik w omach pozwala obliczyć prąd zwarciowy: I = U / Z, gdzie U to 230V. Bezpiecznik musi wytrzymać co najmniej 3-krotność tego prądu, by zadziałać w 0,4s. Wysoka impedancja oznacza słabą ochronę przed przeciążeniem.

Etapy pomiaru impedancji

• Włącz zasilanie po wstępnych testach.
• Podłącz miernik do gniazdka: sondy faza-PE.
• Naciśnij impuls zwarciowy; odczytaj Z.
• Oblicz prąd zwarciowy dla każdego bezpiecznika.
• Porównaj z charakterystyką wyłącznika.
• Oznacz obwody z Z powyżej 2 Ω jako krytyczne.

W blokach wspólna pętla licznika wpływa na wyniki, więc mierzy się przy maksymalnym obciążeniu sieci. Norma PN-HD 60364 wymaga impedancji umożliwiającej zadziałanie zabezpieczeń. Długie przewody zwiększają Z, co elektryk kompensuje grubszym przekrojem. Pomiar trwa chwilę na punkt, ale obejmuje wszystkie gniazdka. Chroni przed pożarami od długotrwałych zwarć.

Elektryk testuje pod obciążeniem, by symulować realne warunki. Wysokie wartości wskazują na słabe połączenia w rozdzielni budynku. W nowoczesnych instalacjach z RCD impedancja musi być niska dla selektywnego zadziałania. Te dane weryfikują zdolność instalacji do samoobrony. Precyzja miernika kalibrowanego co rok jest kluczowa.

Analiza wyników obejmuje porównanie z katalogami bezpieczników. Obwody kuchenne z wysokim prądem wymagają niższej Z. Elektryk notuje fazowe wahania, sugerujące asymetrię sieci. Ten test zamyka pomiary eksploatacyjne, potwierdzając gotowość do użycia.

Sporządzanie protokołu z przeglądu elektrycznego

Protokoł z przeglądu to oficjalny dokument, podsumowujący wszystkie oględziny i pomiary w tabelarycznej formie. Elektryk wpisuje dane identyfikacyjne budynku, datę i swoje kwalifikacje SEP. Dla każdego obwodu tabela zawiera wartości rezystancji, ciągłości, impedancji z dopuszczalnymi normami. Pozytywny wynik stwierdza zgodność z PN-HD 60364-6. Dokument podpisuje uprawniony elektryk, z pieczęcią.

W sekcji usterek elektryk opisuje problemy, np. "wymiana izolacji w obwodzie łazienkowym", z terminem naprawy. Protokoł zawiera schemat instalacji z pomiarami. Wymagany do ubezpieczenia, sprzedaży mieszkania czy odbioru po remoncie. Elektryk wydaje dwie kopie: jedną dla właściciela, drugą archiwizuje. Brak protokołu grozi karami administracyjnymi.

Dokument musi być czytelny, z jednostkami i warunkami pomiaru. W dużych instalacjach dołącza załączniki foto usterek. Elektryk weryfikuje protokół podwójnie przed podpisem. Norma określa minimalny zakres danych. To kulminacja pracy, dająca pewność bezpieczeństwa.

Po wydaniu protokołu właściciel otrzymuje wskazówki do ewentualnych poprawek. Dokument zachowuje ważność przez 5 lat, chyba że remont zmieni instalację. Elektryk edukuje o częstotliwości przeglądów po awariach. Protokoł to nie formalność, lecz gwarancja spokoju.

Czas trwania przeglądu instalacji elektrycznej

Czas przeglądu zależy od metrażu mieszkania i liczby obwodów; w 50m² to 1-2 godziny, w 100m² powyżej 4 godzin. Oględziny zajmują 20-30% czasu, pomiary 50%, protokół resztę. W blokach wspólna rozdzielnia wydłuża o 30 minut. Elektryk planuje trasę, minimalizując przestoje. Średnio na 10 obwodów przypada 3 godziny.

W skomplikowanych instalacjach z inteligentnym domem czas rośnie o godzinę na testy automatyki. Dostęp do wszystkich gniazdek skraca procedurę. W godzinach szczytu sieciowego pomiary impedancji trwają dłużej przez wahania. Elektryk szacuje czas wstępno, dostosowując grafik. Typowy przegląd kończy się tego samego dnia.

Czynniki jak liczba pięter w bloku dodają 15 minut na schody. Naprawy w locie skracają powtórki. Sezonowość wpływa na dostępność, ale nie na samą długość. Właściciel planuje pół dnia urlopu dla pewności. Czas to inwestycja w bezpieczeństwo bez pośpiechu.

Przygotowanie do przeglądu instalacji elektrycznej

Przygotowanie zaczyna się od umówienia elektryka z SEP, podając metraż i wiek budynku. Wyłącz główne zasilanie przed przybyciem, by uniknąć przypadkowych włączeń. Odłącz wszystkie urządzenia: lodówki, komputery, by nie zakłócały pomiarów. Oczyść dostęp do tablicy rozdzielczej, usuwając kurz i przedmioty. Przygotuj projekt instalacji, jeśli istnieje, ułatwiając weryfikację.

Lista zadań przed przeglądem

• Wyłącz prąd w bezpiecznikach.
• Wyjmij korki z gniazdek wielobiegunowych.
• Odsłoń puszki instalacyjne w widocznych miejscach.
• Zgromadź dokumenty poprzednich przeglądów.
• Zapewnij swobodny dostęp do wszystkich pomieszczeń.
• Przygotuj kawę dla elektryka – to ułatwia współpracę.

W blokach powiadom sąsiadów o możliwych przerwach, choć pomiary lokalne ich nie dotykają. Sprawdź stan widocznych kabli, zgłaszając oczywiste usterki z góry. Dzieci i zwierzęta poza zasięgiem podczas testów. Czas przygotowania to 30 minut, ale oszczędza godziny na miejscu. Dobre nastawienie przyspiesza cały proces.

Elektryk doceni oznakowane obwody w rozdzielnicy taśmami z opisami. W starszych mieszkaniach zlokalizuj ukryte puszki za meblami. Unikaj testów w deszczu, bo wilgoć fałszuje wyniki. Przygotowanie to połowa sukcesu pozytywnego protokołu. Właściciel zyskuje na tym kontroli nad instalacją.

Po przygotowaniu poczekaj na wyniki, gotów do szybkich poprawek. Dokumentacja własna pomaga w rozmowie. Ten etap buduje zaufanie do fachowca. Przegląd staje się rutyną, nie stresem.

Pytania i odpowiedzi

• Jak wygląda przegląd instalacji elektrycznej w mieszkaniu?

  Przegląd składa się z trzech etapów: oględzin wizualnych, testów elektrycznych (pomiarów) oraz sporządzania protokołu. Oględziny obejmują inspekcję przewodów, gniazdek, wyłączników i tablic rozdzielczych pod kątem uszkodzeń. Pomiary sprawdzają parametry jak rezystancja izolacji czy impedancja pętli zwarciowej. Protokół dokumentuje wyniki i zgodność z normami PN-HD 60364.

• Jakie pomiary elektryczne wykonuje się podczas przeglądu?

  Pomiary obejmują sprawdzanie ciągłości przewodów ochronnych, rezystancji izolacji, impedancji pętli zwarciowej oraz inne parametry za pomocą specjalistycznych mierników. Można je wykonać bez wyłączania prądu w mieszkaniu.

• Ile czasu trwa przegląd instalacji elektrycznej?

  Czas zależy od wielkości i stanu instalacji: w małym mieszkaniu 1-2 godziny, w większym nawet cały dzień. Dodatkowym czynnikiem jest dostępność uprawnionego elektryka z kwalifikacjami SEP.

• Jak często należy przeprowadzać przegląd instalacji elektrycznej?

  Obowiązkowo co 5 lat w budynkach mieszkalnych zgodnie z Rozporządzeniem Ministra Infrastruktury. Zalecany częściej po remontach lub awariach. Pozytywny protokół jest wymagany do ubezpieczenia i sprzedaży nieruchomości.
