Jak sprawdzić czy instalacja elektryczna jest do wymiany

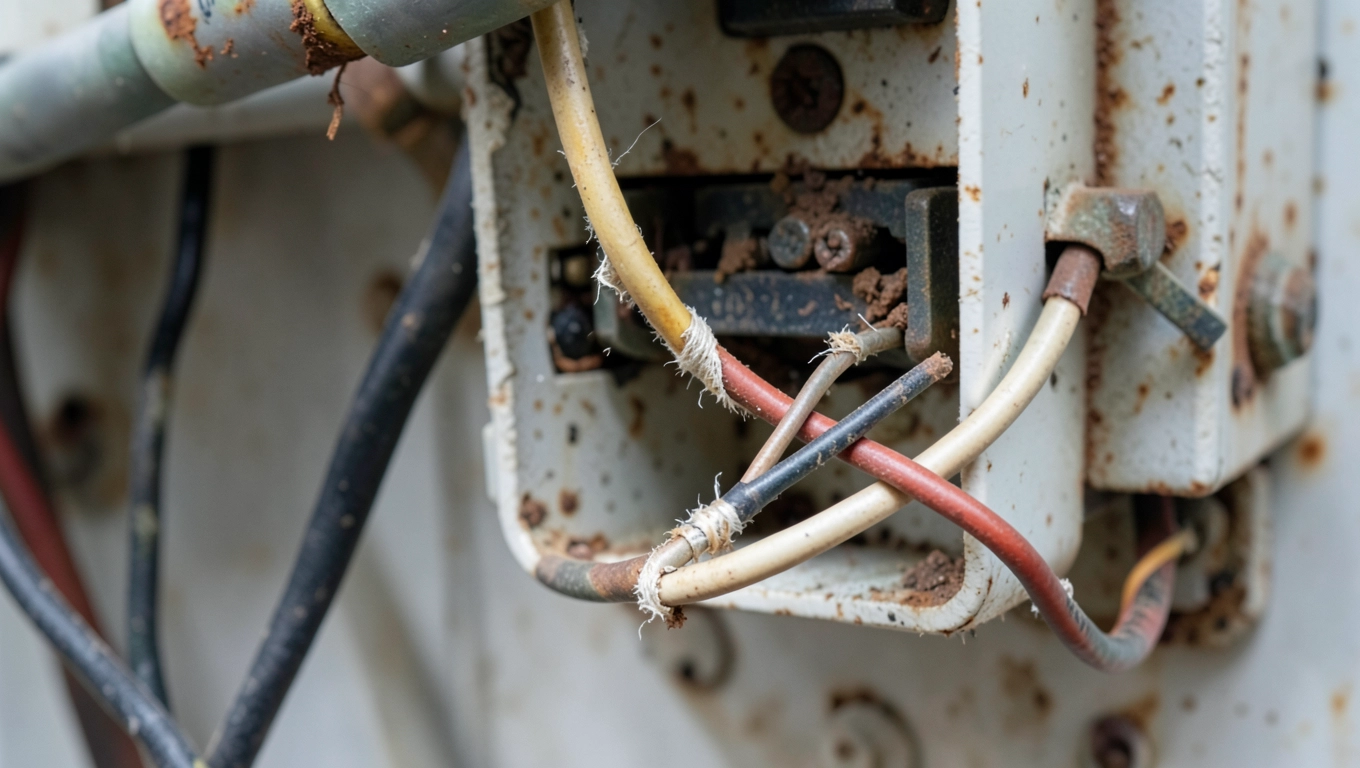

Ciepłe gniazdko po odłączeniu odbiornika, zapach rozgrzanego tworzywa przy kaloryferze, migotanie żarówek przy włączeniu czajnika każdy z tych drobnych sygnałów potrafi zasiać niepokój, którego tłem jest pytanie o stan całej instalacji. Tysiące osób każdego miesiąca wpisują w wyszukiwarkę hasło „jak sprawdzić czy instalacja elektryczna jest do wymiany", bo intuicja podpowiada im, że coś jest nie tak, ale brakuje im uporządkowanej listy kryteriów, które pozwoliłyby odróżnić błahostkę od realnego zagrożenia. Właśnie po to powstał ten przewodnik bez lania wody, bez handlowych sztuczek, za to z konkretnymi liczbami, odwołaniami do norm i opisem mechanizmów, które rządzą starzejącymi się przewodami.

• Najczęstsze objawy zużytej instalacji elektrycznej w domu
• Wiek instalacji a obowiązujące normy elektryczne
• Przegląd rozdzielni i bezpieczników krok po kroku
• Kiedy wezwać elektryka z uprawnieniami SEP
• Modernizacja czy wymiana jak podjąć ostateczną decyzję

Najczęstsze objawy zużytej instalacji elektrycznej w domu

Przegrzewające się gniazdo to klasyczny sygnał ostrzegawczy, wynikający z rosnącej rezystancji zestyku. Kiedy wtyczka słabo przylega do bolców, prąd płynie przez mikroskopijnie małą powierzchnię styku, a zgodnie z prawem Joule'a ciepło wydzielane w tym miejscu rośnie proporcjonalnie do kwadratu natężenia. Wystarczy podłączyć grzejnik o mocy 2000 W, by temperatura gniazda skoczyła o kilkadziesiąt stopni i stopiła obudowę.

Częste wyskakiwanie bezpieczników lub wyzwalanie wyłączników różnicowoprądowych świadczy o przeciążeniu obwodu albo upływności. W domach z lat siedemdziesiątych i osiemdziesiątych instalacje projektowano na 16 A przy sumarycznym obciążeniu nieprzekraczającym 3-4 kW, podczas gdy dziś kuchnia potrafi ciągnąć 7-10 kW. Stare zabezpieczenie nie ma fizycznej możliwości, by nadążyć za takim poborem.

Migotanie żarówek, szczególnie przy włączaniu dużych odbiorników, wynika ze spadków napięcia na zbyt cienkich przewodach. Przewód aluminiowy o przekroju 2,5 mm² przy długości obwodu 25 m i obciążeniu 16 A traci około 4 V, czyli ponad 8% napięcia znamionowego, co ludzkie oko odbiera jako wyraźne przygasanie. To nie kaprys sieci, lecz czysta fizyka Ohma w działaniu.

Iskrzenie przy wyciąganiu wtyczki, ciemne smugi wokół gniazdek i zapach spalenizny to symptomy, które wymagają natychmiastowej reakcji, bo oznaczają lokalny łuk elektryczny. Łuk potrafi rozwinąć temperaturę kilku tysięcy stopni Celsjusza i zapalić kurz gromadzący się w puszce instalacyjnej. W takiej sytuacji liczy się każda minuta, nie godzina.

Przebarwienia i pęknięcia na plastikowych osłonach wyłączników to cichy, lecz wiarygodny ślad starzenia się tworzywa. Polichlorek winylu używany w osłonach z lat osiemdziesiątych zawierał plastyfikatory, które po 30-40 latach odparowują, przez co obudowa staje się krucha i żółknie. Kruchy plastik pęka przy pierwszym mocniejszym naciśnięciu, odsłaniając mechanizm i torując drogę wilgoci.

Wiek instalacji a obowiązujące normy elektryczne

Polska Norma PN-HD 60364 oraz PN-EN 60364 określają wymagania projektowe i wykonawcze dla instalacji niskiego napięcia. Dokumenty te nie definiują sztywnego terminu „żywotności instalacji", lecz wyznaczają graniczne wartości rezystancji izolacji, impedancji pętli zwarcia oraz selektywności zabezpieczeń, które muszą być spełnione niezależnie od wieku przewodów. Innymi słowy, liczy się stan techniczny, nie metryka.

Przewody aluminiowe montowane masowo przed 1992 rokiem stanowią osobną kategorię ryzyka. Aluminium podlega utlenianiu, a warstwa tlenku Al₂O₃ jest dielektrykiem o wysokiej rezystancji, co w połączeniu z naturalną rozszerzalnością cieplną metalu prowadzi do poluzowania zacisków w gniazdkach i puszkach. Rezystancja przejścia rośnie, a wraz z nią temperatura styku, tworząc błędne koło awarii.

Nowoczesne instalacje wykonuje się wyłącznie miedzią o przekroju 1,5 mm² dla oświetlenia i 2,5 mm² dla gniazdek ogólnych, z osobnymi obwodami dla urządzeń o mocy powyżej 2 kW. Kuchnia wymaga co najmniej trzech niezależnych obwodów, a łazienka dodatkowego zabezpieczenia różnicowoprądowego o prądzie zadziałania 30 mA, zgodnie z punktem 415.1 normy PN-HD 60364. Każdy obwód musi być chroniony wyłącznikiem nadprądowym o charakterystyce B lub C dobranym do przewidywanego obciążenia.

Przeglądy instalacji w budynkach mieszkalnych powinny odbywać się co pięć lat, a w pomieszczeniach o podwyższonej wilgotności co rok tak stanowi Rozporządzenie Ministra Infrastruktury z dnia 12 kwietnia 2002 r. w sprawie warunków technicznych, jakim powinny odpowiadać budynki i ich usytuowanie. Brak protokołu oznacza nie tylko ryzyko awarii, ale też utratę ochrony ubezpieczeniowej w razie pożaru.

Przegląd rozdzielni i bezpieczników krok po kroku

Rozdzielnia, czyli miejsce, w którym kończy się przyłącze energetyczne, to serce domowej sieci. Otwarcie drzwiczek wymaga odkręcenia śrub lub naciśnięcia zatrzasków, ale przed dotknięciem czegokolwiek trzeba się upewnić, że główny wyłącznik znajduje się w pozycji „0". Kondensatory i cewki w starszych licznikach indukcyjnych potrafią utrzymać ładunek przez kilka sekund po odcięciu zasilania.

Pierwszą cechą, na którą warto zwrócić uwagę, jest typ zamontowanych zabezpieczeń. Bezpieczniki topikowe cylindryczne Diazed lub D0 oznaczone literą D to rozwiązania przestarzałe, zaprojektowane w czasach, gdy obciążenia rzędu 6 A na obwód były normą. Współcześnie stosuje się wyłączniki nadprądowe (MCB) oraz wyłączniki różnicowoprądowe (RCD) montowane na szynie DIN 35 mm. Ich obecność świadczy o modernizacji rozdzielni, choć niekoniecznie całej sieci.

Drugim krokiem jest oględziny przewodów dochodzących do zacisków. Przewody aluminiowe mają srebrzystą, matową powierzchnię i wyraźnie różnią się od miedzianych ciepłą, czerwonawą barwą. Końce aluminium utlenione na szaro-biały kolor powinny zapalić czerwoną lampkę ostrzegawczą, bo tlenek glinu nie przewodzi prądu tak dobrze jak czysty metal, a każdy taki punkt to potencjalne gorące gniazdo.

Trzecim elementem jest sprawdzenie oznaczeń obwodów. Prawidłowo oznakowana rozdzielnia zawiera etykiety opisujące, które zabezpieczenie odpowiada za kuchnię, łazienkę, oświetlenie korytarza i tak dalej. Brak opisów lub chaotyczne skróty w rodzaju „gn. parter" to znak, że instalacja przechodziła przez wiele rąk, a każda modyfikacja zwiększa ryzyko pomyłki przy awarii. Czwarta czynność to delikatne sprawdzenie temperatury obudowy wyłączników po kilku minutach pracy pod obciążeniem ciepła obudowa sygnalizuje poluzowany zacisk lub zużyty mechanizm bimetaliczny.

Piątym, często pomijanym krokiem jest sprawdzenie obecności połączeń wyrównawczych. W łazienkach i kuchniach rury wody, kaloryfery i metalowe elementy armatury powinny być połączone przewodem żółto-zielonym o przekroju co najmniej 4 mm² z szyną PE w rozdzielni. Brak tego połączenia sprawia, że w razie uszkodzenia izolacji na metalowej wannie pojawi się napięcie 230 V, a to już scenariusz tragiczny w skutkach.

Kiedy wezwać elektryka z uprawnieniami SEP

Samodzielna ocena stanu instalacji kończy się wraz z otwarciem rozdzielni. Prawo energetyczne oraz Rozporządzenie Ministra Gospodarki z dnia 28 marca 2013 r. w sprawie warunków technicznych, którym powinny odpowiadać sieci elektroenergetyczne, precyzyjnie wskazują, że pomiary rezystancji izolacji, impedancji pętli zwarcia oraz skuteczności ochrony przeciwporażeniowej mogą wykonywać wyłącznie osoby posiadające świadectwo kwalifikacyjne SEP grupy 1. Bez tego dokumentu wynik pomiaru nie ma żadnej wartości prawnej ani ubezpieczeniowej.

Elektryk z uprawnieniami dysponuje miernikiem wielofunkcyjnym, na przykład Sonel MPI-530 lub Chauvin Arnoux CA 6160, pozwalającym zmierzyć rezystancję izolacji napięciem 500 V DC oraz impedancję pętli zwarcia prądem 10-25 A. Pomiar pętli zwarcia decyduje o tym, czy wyłącznik nadprądowy zadziała w wymaganym czasie norma PN-HD 60364-41 dopuszcza maksymalnie 0,4 s dla napięcia dotykowego 230 V i prądu wyzwalającego 5-krotnie prąd znamionowy bezpiecznika.

Protokół z przeglądu powinien zawierać datę, dane wykonawcy, numer świadectwa kwalifikacyjnego oraz zestawienie wyników dla każdego obwodu. Taki dokument stanowi podstawę do ewentualnej reklamacji w razie pożaru i jest wymagany przez większość ubezpieczycieli przy zawieraniu polisy mieszkaniowej. Brak protokołu może skutkować odmową wypłaty odszkodowania, co w praktyce oznacza finansowanie odbudowy z własnej kieszeni.

Warto też wiedzieć, kiedy wymiana instalacji jest nieunikniona, a kiedy wystarczy jej modernizacja. Jeśli pomiary wykażą rezystancję izolacji poniżej 0,5 MΩ, przekroje przewodów aluminiowych mniejsze niż 2,5 mm² albo brak selektywności zabezpieczeń, jedynym rozsądnym rozwiązaniem pozostaje wymiana całej sieci. Gdy problem dotyczy pojedynczego obwodu, na przykład starej kuchni, elektryk może ograniczyć się do poprowadzenia nowego przewodu od rozdzielni i podłączenia do dedykowanego wyłącznika różnicowoprądowego.

Koszt przeglądu instalacji w domu jednorodzinnym o powierzchni do 150 m² oscyluje zwykle w granicach 250-500 PLN, natomiast pełna wymiana wraz z kuciem bruzd, położeniem nowych przewodów, montażem rozdzielni i tynkowaniem to wydatek rzędu 80-140 PLN za metr kwadratowy powierzchni użytkowej. Te widełki wynikają z roboczogodziny elektryka (80-120 PLN), materiałów (przewód YDYp 3x2,5 mm² kosztuje około 4 PLN/m) oraz czasu potrzebnego na poprawne ułożenie tras.

Modernizacja czy wymiana jak podjąć ostateczną decyzję

Decyzja o modernizacji zamiast wymiany wymaga trzeźwej kalkulacji i znajomości realnego stanu przewodów. Jeżeli instalacja ma mniej niż 25 lat, wykonana jest z miedzi i wykazuje jedynie pojedyncze usterki punktowe, modernizacja ma sens ekonomiczny. Wymiana pojedynczego obwodu trwa zwykle 4-6 godzin i kosztuje 600-900 PLN, podczas gdy wymiana całej sieci to przedsięwzięcie na 1-3 tygodni.

Instalacje starsze niż 30 lat, zwłaszcza te z aluminium, nie poddają się rozsądnej modernizacji. Przewody aluminiowe mają tendencję do pękania przy zginaniu, a każda próba wymiany gniazdka kończy się urwaniem końcówki. W takiej sytuacji sensownym kompromisem bywa pozostawienie starej sieci dla oświetlenia i poprowadzenie równoległej nowej instalacji dla gniazdek, z czasowym rozwiązaniem polegającym na wymianie kluczowych odcinków przy okazji remontu łazienki czy kuchni.

Koszt modernizacji w przeliczeniu na metr kwadratowy wynosi około 20-40 PLN, natomiast pełna wymiana 80-140 PLN różnica wynika z konieczności kucia bruzd, tynkowania oraz wymiany rozdzielni. Dla domu 120 m² oznacza to wydatek rzędu 2 400-4 800 PLN przy modernizacji i 9 600-16 800 PLN przy pełnej wymianie. Warto przy tym pamiętać, że modernizacja nie rozwiązuje problemu aluminiowych przewodów ukrytych w ścianach stare aluminium zostaje i po pięciu latach znów da o sobie znać.

Każda poważna ingerencja w instalację powinna zostać zakończona protokołem pomiarowym oraz wpisem do książki obiektu budowlanego, o której mówi art. 64 Prawa Budowlanego. Wpis stanowi dowód należytej staranności właściciela i ułatwia dochodzenie roszczeń od wykonawcy. Brak takiego zapisu oznacza, że w razie awarii inwestor zostaje z problemem sam, bez możliwości skutecznej reklamacji.
