Jak połączyć dwa przewody elektryczne, żeby było bezpiecznie i na lata

Dwa przewody elektryczne można połączyć trwale i bezpiecznie na kilka sprawdzonych sposobów, ale wybór metody zależy od materiału żył, przekroju kabla oraz miejsca instalacji. Skręcanie gołych drutów, lutowanie, zaciskanie tulejek czy nowoczesne złączki Wago różnią się nie tylko ceną, lecz przede wszystkim wytrzymałością mechaniczną i odpornością na korozję. Błędne połączenie potrafi grzać się latami, zanim wywoła pożar, więc diabeł tkwi w szczegółach, o których rzadko mówi się w skróconych instrukcjach z YouTube.

• Najlepsze metody łączenia przewodów miedzianych i aluminiowych
• Bezpieczne złączki i kostki do łączenia kabli w domu
• Najczęstsze błędy przy łączeniu przewodów elektrycznych

Najlepsze metody łączenia przewodów miedzianych i aluminiowych

Miedź i aluminium to dwa zupełnie różne światy przewodnictwa. Miedź ma rezystywność 0,017 Ω·mm²/m, aluminium prawie dwa razy więcej, a do tego na powietrzu pokrywa się warstwą tlenku, który praktycznie nie przewodzi prądu. Gdybyś po prostu skręcił te dwa metale ze sobą, w miejscu styku powstałoby ogniwo galwaniczne, a pod wpływem wilgoci metal zacząłby się rozkładać w ciągu kilku miesięcy.

Dlatego bezpośrednie łączenie miedzi z aluminium jest zabronione przez normę PN-HD 60364. Bezpieczne przejście wymaga podkładki bimetalicznej, czyli płytki z jednej strony miedzianej, z drugiej aluminiowej, zlutowanej lub zgrzanej w środku. Taka przekładka rozdziela galwanicznie oba metale, a jednocześnie zapewnia ciągłość obwodu. W praktyce stosuje się ją w rozdzielnicach lub puszkach, gdzie przewód zasilający z aluminium spotyka się z domową instalacją miedzianą.

Skręcanie sprawdza się wyłącznie dla przewodów jednorodnych, najczęściej miedzianych linki lub drutu. Pojedyncze żyły skręca się ze sobą na długości minimum pięciu średnic drutu, a linkę z drutem wyłącznie przez tulejkę zaciskaną praską. Samo skręcenie palcami nie daje gwarancji niskiej rezystancji styku, bo docisk jest zbyt słaby i z czasem się poluzuje pod wpływem cykli termicznych.

Lutowanie lub spawanie metodą TIG daje trwałe połączenie gazoszczelne. Cyna wypełnia wszelkie mikroszczeliny, a utleniona warstwa na powierzchni drutu nie ma prawa się tworzyć, bo brakuje dostępu powietrza. Tego rozwiązania nie stosuje się w instalacjach domowych zbyt często, bo wymaga palnika, cyny z topnikiem i wprawnej ręki, ale w rozdzielnicach przemysłowych pozostaje standardem od lat.

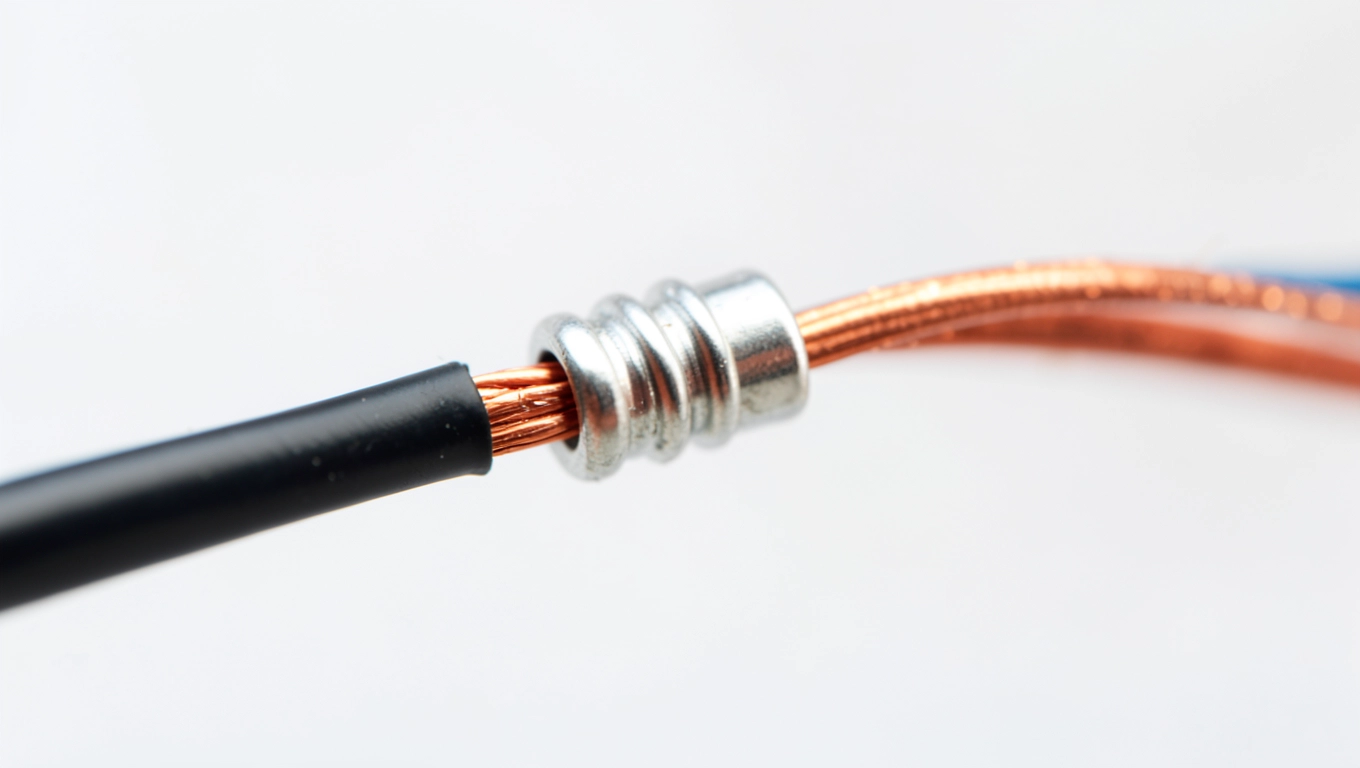

Zaciskanie tulejek to obecnie najczystsza metoda dla przewodów wielodrutowych. Tulejka z miedzi ocynowanej wsuwa się na odizolowane końce żył, a praska zaciska ją z siłą dobraną do przekroju. Powstaje złącze o rezystancji niższej niż sam przewód, a ryzyko korozji jest minimalne. Warunek jest jeden: tulejka musi mieć certyfikat zgodności z normą EN 60352-2.

Kiedy NIE stosować połączenia skręcanego

Skręt nie sprawdzi się w instalacjach narażonych na drgania, w puszkach podtynkowych zalewanych gipsem oraz wszędzie tam, gdzie przekrój żyły przekracza 2,5 mm². Drut o większej średnicy jest zbyt sztywny, by utrzymać skręt pod wpływem cykli grzania i chłodzenia.

Bezpieczne złączki i kostki do łączenia kabli w domu

Złączka szynowa Wago z serii 221 to obecnie najpopularniejsze rozwiązanie w mieszkaniówce. Dźwignia dociskowa zamyka się na żyłach ze stałą siłą około 80 N, niezależnie od wprawy instalatora. Wewnątrz znajduje się stalowa płytka sprężysta, która kompensuje pełzanie metalu i utrzymuje docisk latami. Złączki 221-413 obsługują przekroje od 0,08 do 4 mm² i są wielokrotnego użytku.

Tradycyjna kostka ceramiczna lub poliamidowa z gwintem to rozwiązanie tańsze, ale wymagające precyzji. Siła docisku zależy od tego, jak mocno dokręcisz śrubkę. Zbyt luźno oznacza grzanie styku, zbyt mocno ucięcie drutu, zwłaszcza aluminiowego. W nowoczesnych instalacjach kostki śrubowe ustępują miejsca złączkom sprężynowym właśnie z powodu tej zmienności.

Złączki termokurczliwe z klejem to ciekawa alternatywa w miejscach narażonych na wilgoć. Rurka poliolefinowa obkurcza się pod wpływem temperatury 120°C, a wewnętrzny klej wypełnia wszelkie nierówności, tworząc szczelne połączenie o klasie ochrony IP67. Znajdują zastosowanie przy oświetleniu ogrodowym, pompach w studniach oraz w instalacjach fotowoltaicznych na dachu.

Dobór złączki do przekroju

• Przewód 1,5 mm² (oświetlenie): Wago 221-413, prąd do 24 A
• Przewód 2,5 mm² (gniazdka): Wago 221-415, prąd do 32 A
• Przewód 4 mm² (kuchenka elektryczna): złączka śrubowa 16 mm², prąd do 38 A
• Przewód 10 mm² (WLZ): kostka ceramiczna 25 mm², prąd do 63 A

Wszystkie połączenia w puszce muszą być dostępne bez kucia ściany. Norma PN-HD 60364-5-559 mówi wprost, że puszka rozgałęźna nie może być zalewana betonem ani zakrywana na stałe. To nie fanaberia, lecz wymóg bezpieczeństwa: każde złącze wymaga okresowej kontroli, a dostęp do niego musi być możliwy w ciągu kilku minut.

Najczęstsze błędy przy łączeniu przewodów elektrycznych

Brak pasty kontaktowej na aluminium to grzech główny. Aluminium bez warstwy ochronnej utlenia się w ciągu kilku dni od odizolowania, a tlenek glinu ma rezystywność 10¹⁴ Ω·cm, czyli praktycznie izoluje. Pasta cynowa lub grafitowa wypycha powietrze ze styku i nie dopuszcza do powstawania nowej warstwy tlenku. Bez niej połączenie zaczyna grzać się już po pierwszym tygodniu eksploatacji.

Mieszanie różnych przekrojów w jednej kostce to kolejna klasyka. Grubsza żyła przejmuje cały docisk śrubki, a cieńsza luźno leży obok. Rezultat to punktowy styk o rezystancji wielokrotnie wyższej niż projektowana. W skrajnych przypadkach prąd płynie przez pojedynczą nitkę linki, która po kilku godzinach pracy w skrzynce zaczyna się żarzyć na czerwono.

Zbyt krótkie odizolowanie przewodu to drobny błąd o poważnych skutkach. Gdy odsłonięty odcinek ma 5 mm zamiast wymaganych 10-12 mm, śrubka kostki obejmuje żyłę i izolację jednocześnie. Docisk działa na plastik, a nie na miedź, więc złącze nie ma żadnej wytrzymałości mechanicznej i wypada przy pierwszym szarpnięciu.

Nigdy nie łącz przewodów pod napięciem. Wyłączenie bezpiecznika to absolutne minimum, a najlepiej sprawdź próbnikiem napięcia, czy w żyłach faktycznie nie ma potencjału. Zwarcie wywołane pomyłką potrafi wypalić dziurę w narzędziu i uszkodzić wzrok.

Skręcanie linki z drutem na zasadzie „jakoś to będzie” to proszenie się o kłopoty. Linka wielodrutowa i drut lity mają różną sztywność, więc pod wpływem ciepła rozszerzają się w różnym tempie. Po kilkunastu cyklach grzania skręt się luzuje i zaczyna iskrzyć. Rozwiązanie to tulejka zaciskana praską, która trwale łączy oba typy żył w jednolitą całość.

Ukrywanie puszek pod panelami, kafelkami albo zabudową z karton-gipsu to błąd, który wraca jak bumerang. Po dwóch latach może się okazać, że jedno gniazdko w kuchni przestało działać, a elektryk nie ma jak dostać się do złącza bez kucia całej ściany. Norma mówi jasno: puszka musi być dostępna, a jeśli wymaga maskowania, to wyłącznie poprzez zdejmowaną pokrywę.

Kontrola po wykonaniu połączenia

• Sprawdź próbnikiem napięcie na każdej żyłce przed załączeniem bezpiecznika
• Zmierz rezystancję izolacji miernikiem megaomomierzem przy napięciu 500 V DC, minimum 0,5 MΩ
• Przeciągnij każdy przewód delikatnie palcami, czy złącze nie wysunęło się z kostki
• Odnotuj lokalizację puszki na planie domu i przechowuj go w rozdzielnicy

Jeśli czujesz, że brakuje ci doświadczenia, zacznij od obwodu oświetleniowego na napięcie 230 V z przewodem 1,5 mm². To najłagodniejszy poligon: niewielkie prądy, łatwy dostęp do puszek i natychmiastowa informacja zwrotna, gdy coś pójdzie nie tak. Gniazdka 2,5 mm² oraz obwody kuchenne 4 mm² zostaw na moment, w którym technika wejdzie ci w krew.

Połączenie elektryczne to nie miejsce na kreatywność. Każda żyła ma swoją rolę, każda złączka swój zakres przekrojów, a każdy obwód swoje zabezpieczenie w rozdzielnicy. Trzymanie się tych zasad kosztuje kilka złotych więcej na materiałach, ale oszczędza tysiące złotych na ewentualnym remoncie po pożarze, który w 80% przypadków zaczyna się właśnie od wadliwego styku.

Źródła danych i norm: PN-HD 60364 (Instalacje elektryczne niskiego napięcia), EN 60352-2 (Połączenia zaciskane), katalogi techniczne producentów złączek (Wago, Phoenix Contact), rozporządzenie Ministra Infrastruktury w sprawie warunków technicznych, jakim powinny odpowiadać budynki i ich usytuowanie (Dz.U. 2019 poz. 1065 z późn. zm.), portal sep.com.pl, norma PN-EN 60670-1 (Puszki instalacyjne).
