Grzejnik do bojlera bez wężownicy: 3 sprawdzone sposoby podłączenia

Masz stary bojler elektryczny 150 l bez wężownicy, a łazienkę chcesz dogrzać kaloryferem drabinkowym zasilanym z tego samego obiegu. To realne i tańsze niż wymiana zasobnika na model z wężownicą, ale wymaga zrozumienia fizyki grawitacyjnego przepływu, doboru średnic oraz świadomego wyboru materiału grzejnika. Poniżej znajdziesz trzy warianty podłączenia, konkretne parametry rur i kryz, tabelę porównawczą materiałów oraz listę sytuacji, w których lepiej odpuścić i wezwać instalatora z uprawnieniami.

• Grzejnik drabinkowy z bojlera: schemat szeregowy grawitacyjny
• Pompa obiegowa do bojlera i grzejnika: kiedy grawitacja nie wystarcza
• Kryza na powrocie bojlera: dobór średnicy i zaworów
• Aluminium, stal czy żeliwo: który grzejnik wytrzyma wodę z bojlera
• Wpięcie w instalację: zasilanie czy powrót
• Ciśnienie, bezpieczeństwo i naczynie wzbiorcze
• Montaż krok po kroku
• Kiedy nie robić tego samemu
• FAQ wbudowane w artykuł

Grzejnik drabinkowy z bojlera: schemat szeregowy grawitacyjny

Grawitacyjny obieg wody między bojlerem a grzejnikiem działa na prostej zasadzie fizycznej: podgrzana woda traci gęstość i unosi się ku górze, a chłodniejsza, cięższa, opada w dół. Wystarczy więc, aby bojler stał wyżej niż grzejnik, a ten z kolei wyżej niż punkt powrotu do zasobnika.

W praktyce układ wygląda następująco: z króćca wylotowego (zasilanie) ciepła woda płynęłaby rurą 1" w górę, potem poziomo do grzejnika drabinkowego, schłodzi się w nim, a następnie rurą ½" wracała do króćca powrotnego bojlera. Bez pompy, bez automatyki, bez prądu.

Kluczowy warunek to zachowanie wysokości: bojler musi znajdować się co najmniej 30-50 cm powyżej górnej krawędzi grzejnika. Różnica ciśnienia wywołana grawitacją jest niewielka, liczona w paskalach, więc każdy metr przewyższenia realnie poprawia przepływ.

W schematycznym zapisie ASCII obieg prezentuje się tak:

   [BOJLER 150 l]
         |
         | 1" (zasilanie, gorąca woda)
         |
         v
   +-------------+
   |  GRZEJNIK   |  (drabinkowy)
   |  drabinkowy |
   +-------------+
         |
         | ½" (powrót, schłodzona woda)
         |
         v
   [powrót do BOJLERA]

Taki wariant ma jedną poważną zaletę: brak ruchomych elementów, więc ryzyko awarii spada praktycznie do zera. Wydajność cieplna pozostaje jednak ograniczona. Na grzejniku aluminiowym o mocy nominalnej 600 W realnie uzyskasz 200-350 W przy temperaturze wody 55-60°C.

Pompa obiegowa do bojlera i grzejnika: kiedy grawitacja nie wystarcza

Jeśli bojler stoi nisko, na półce w piwnicy, a grzejnik ma być wysoko na ścianie łazienki, naturalny ciąg grawitacyjny okaże się za słaby. Woda po prostu nie pokona oporów hydraulicznych wąskich rur i samego grzejnika, nawet jeśli różnica temperatur wynosi 30°C.

Rozwiązaniem jest pompa obiegowa o niewielkiej wydajności, najczęściej 25/40 lub 25/60, umieszczona na powrocie przed wejściem do bojlera. Taka pompa wymusza przepływ rzędu 2-4 l/min, co przekłada się na realną moc grzejnika stalowego na poziomie 450-600 W, czyli bliską jego parametrom katalogowym.

Wpięcie pompy w szereg z grzejnikiem wymaga trójnika na zasilaniu (1") oraz trójnika na powrocie (½" z kryzą), a przed pompą warto zamontować filtr siatkowy, aby drobiny kamienia nie zatarły wirnika. Zasilanie pompy 230 V ciągnie się z osobnego obwodu, najlepiej z wyłącznikiem różnicowoprądowym 30 mA.

   [BOJLER]
     |
   1"|      1" (zasilanie do grzejnika)
     v      v
   +-------------+
   |  GRZEJNIK   |
   +-------------+
        |
      ½"|
        v
    [KRyZA] -> [POMPA] -> [powrót do BOJLERA]

Wadą jest oczywiście zależność od prądu: gdy nastąpi awaria sieci lub pompa się zatka, grzanie ustaje całkowicie. Dlatego instalatorzy zalecają pozostawienie obiegu grawitacyjnego jako rezerwy, montując zawór zwrotny równolegle do pompy, który otworzy się sam przy braku przepływu wymuszonego.

Kryza na powrocie bojlera: dobór średnicy i zaworów

Kryza to najczęściej mosiężna tulejka z otworem o ściśle określonej średnicy, wstawiana w rurę powrotną. Jej zadanie polega na ograniczeniu przepływu tak, aby grzejnik otrzymał tyle wody, ile jest w stanie efektywnie ogrzać, a nie cały strumień z bojlera, który przepłynąłby przez niego tranzytem.

Przelicznik jest prosty: króciec bojlera ma zwykle 1 cal (DN 25, przelot około 22-25 mm), a rura powrotna od grzejnika to ½ cala (DN 15, przelot 13-15 mm). Bez kryzy woda po prostu ominie grzejnik przez mniejszy opór reszty instalacji ciepłej wody użytkowej. Kryza o średnicy wewnętrznej 10-12 mm wymusza przepływ przez grzejnik, bo tam opór staje się porównywalny.

Oprócz kryzy w układzie powinny znaleźć się zawory odcinające na obu króćcach grzejnika (kulowe ½"), dzięki czemu można go zdemontować bez opróżniania całego bojlera. Na zasilaniu warto dodać zawór odpowietrzający automatyczny, bo grawitacyjny obieg ma skłonność do gromadzenia pęcherzy powietrza w najwyższym punkcie.

Aluminium, stal czy żeliwo: który grzejnik wytrzyma wodę z bojlera

Aluminium w wodzie pitnej to temat, który na forach budowlanych wraca jak bumerang. Problem polega na tym, że bojlery bez wężownicy często nie mają anody magnezowej w komplecie, a to właśnie ona poświęca się, chroniąc zarówno zbiornik, jak i elementy aluminiowe w obiegu. Gdy jej brakuje, aluminium zaczyna korodować elektrochemicznie, stykając się ze stalowymi króćcami bojlera.

Dlatego do bojlera bez wężownicy bezpieczniej wybrać grzejnik drabinkowy stalowy (z powłoką proszkową od wewnątrz i zewnątrz) albo żeliwny. Stalowy kompakt 600x1200 mm mieści 2,5-3,0 l wody, wystarczająco dużo, by oddać 500-600 W przy temperaturze zasilania 60°C. Żeliwny jest cięższy (80-120 kg/m² powierzchni) i wymaga solidnego mocowania do ściany, ale oddaje ciepło najbardziej stabilnie.

Wpięcie w instalację: zasilanie czy powrót

Decyzja, czy grzejnik wpinasz w króciec zasilający bojlera, czy w powrotny, zmienia priorytet działania całego układu. Jeśli wpięcie następuje na zasilaniu, cała woda z grzałki trafia najpierw do grzejnika, a dopiero potem do punktów poboru. Łazienka nagrzeje się szybko, ale kran z gorącą wodą w kuchni odczuje opóźnienie.

Wpięcie na powrocie działa odwrotnie: priorytetem pozostaje ciepła woda użytkowa, a grzejnik dostaje wodę schłodzoną, która zdążyła oddać energię w kranie. To wariant bezpieczniejszy dla rodziny, gdzie z ciepłej wody korzysta kilka osób rano, a wieczorne suszenie ręczników na drabince jest dodatkiem.

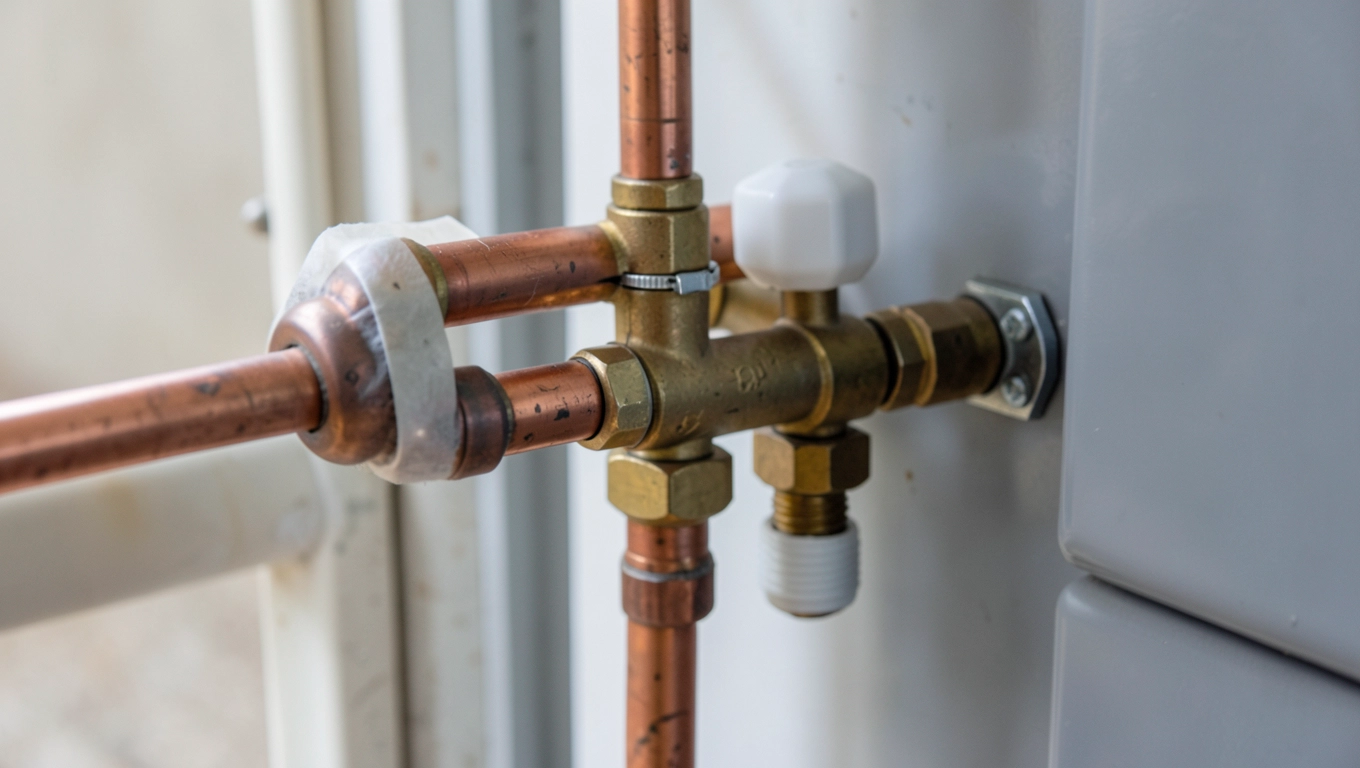

W obu przypadkach obowiązuje ta sama zasada hydrauliczna: trójnik na rurze 1" redukowany do ½" przy grzejniku, z zachowaniem kierunku przepływu. Na trójniku od strony bojlera koniecznie zawór zwrotny, aby wsteczny ciąg z grzejnika nie mieszał zimnej i gorącej wody w zasobniku.

Ciśnienie, bezpieczeństwo i naczynie wzbiorcze

Grzejniki drabinkowe ze stali mają ciśnienie dopuszczalne zwykle 0,6 MPa (6 bar), a instalacja wodociągowa w wielu polskich miastach pracuje przy 0,4-0,5 MPa, czyli mieści się w normie. Problem pojawia się przy uderzeniach hydraulicznych, gdy zawór pralki lub zmywarki zamyka się gwałtownie.

Uderzenie hydrauliczne potrafi na ułamek sekundy wytworzyć ciśnienie rzędu 1,5-2,0 MPa, trzykrotnie przekraczające wytrzymałość grzejnika. Jedynym zabezpieczeniem jest zawór bezpieczeństwa 6 bar zamontowany na zasilaniu bojlera, dokładnie taki sam, jaki producenci zasobników wymagają w instrukcji, a który wiele osób pomija przy montażu.

Drugim obowiązkowym elementem jest naczynie wzbiorcze o pojemności dostosowanej do pojemności bojlera. Dla zasobnika 150 l wystarczy naczynie 18-24 l, dobrane do ciśnienia wstępnego 0,3 MPa. Bez niego każde grzanie wody powoduje wzrost ciśnienia, bo woda rozszerza się o około 0,3% na każde 10°C.

Montaż krok po kroku

Kolejność prac ma znaczenie, bo pomyłka przy odcięciu wody w niewłaściwym miejscu kończy się zalaniem łazienki lub kuchni.

1. Opróżnienie bojlera. Wyłącz grzałkę, zakręć zawór na dopływie zimnej wody, otwórz najniższy kran w domu i spuść wodę przez zawór spustowy bojlera do wiadra lub węża ogrodowego. Czas schładzania wody do bezpiecznej temperatury montażu to minimum 2-3 godziny.
2. Wpięcie trójników. Na króćcu zasilającym (1") i powrotnym (1") zamontuj trójniki redukcyjne 1"×½"×1". Pozycja trójnika ma być taka, aby odgałęzienie biegło ku górze (zasilanie) i w dół (powrót).
3. Montaż grzejnika. Zawiesz grzejnik na ścianie, wypoziomuj, podłącz rurę zasilającą ½" od trójnika do górnego króćca grzejnika, a powrotną z dolnego króćca przez kryzę 10-12 mm do trójnika powrotnego.
4. Zawory odcinające. Kulowe ½" na obu króćcach grzejnika pozwolą w przyszłości wymienić sam grzejnik bez spuszczania wody z całego bojlera.
5. Próba ciśnieniowa. Zamknij zawory na grzejniku, napełnij bojler wodą przez zawór na dopływie, obserwuj ciśnieniomierz, czy nie spada. Po 30 minutach powtórz odczyt. Spadek powyżej 0,02 MPa oznacza nieszczelność.
6. Odpowietrzenie. Otwórz zawory grzejnika, odkręć ręcznie odpowietrznik na górze grzejnika, wypuść powietrze do momentu pojawienia się wody. Zamknij odpowietrznik.
7. Uruchomienie. Włącz grzałkę bojlera, ustaw temperaturę 55-60°C. Po 30-40 minutach sprawdź temperaturę grzejnika ręką, w razie potrzeby skoryguj pozycję kryzy.

Kiedy nie robić tego samemu

Są trzy sytuacje, w których samodzielny montaż grzejnika do bojlera to ryzyko, którego nie warto podejmować bez uprawnień. Pierwsza: bojler nie ma zaworu bezpieczeństwa 6 bar albo jest on zablokowany kamieniem. Druga: ciśnienie w sieci wodociągowej przekracza 0,5 MPa, bo wtedy każde podłączenie dodatkowego urządzenia wymaga reduktora ciśnienia. Trzecia: brak doświadczenia w lutowaniu lub zaprasowywaniu rur miedzianych, bo połączenia gwintowe na 1" przy ciśnieniu roboczym wymagają precyzji, której nie da się nadrobić silikonem.

Dodatkowym sygnałem ostrzegawczym jest brak naczynia wzbiorczego albo widoczna korozja na króćcach bojlera. W takim stanie każda ingerencja w instalację powinna zaczynać się od wymiany samego zasobnika, a nie od dorabiania kolejnego obiegu.

FAQ wbudowane w artykuł

Czy kryza na powrocie bojlera to obowiązkowy element? Nie zawsze, ale jej brak oznacza, że większość wody omija grzejnik, bo opór drabinki jest wyższy niż opór reszty instalacji. Kryza wymusza przepływ tam, gdzie ma być grzanie.

Jakiej średnicy rury wystarczą do grzejnika drabinkowego? Zasilanie 1" od bojlera do trójnika, dalej ½" do grzejnika. Próba założenia rury ½" na całej długości obniży wydajność o 30-40%.

Czy potrzebna jest pompa obiegowa? Tylko gdy bojler stoi niżej niż grzejnik albo gdy odległość w poziomie przekracza 4-5 m. Przy standardowej łazience na piętrze powyżej kotłowni grawitacja zwykle wystarcza.

Czy anoda magnezowa w bojlerze chroni też grzejnik aluminiowy? Tak, ale tylko wtedy, gdy jest sprawna i wymieniana co 2-3 lata. Zużyta anoda zamienia aluminium w katodę ochronną i samo zaczyna się roztwarzać.

Czy taki układ jest legalny? Przebudowa instalacji ciepłej wody użytkowej wymaga zgodności z normą PN-92/B-01706 oraz przepisami prawa budowlanego. Trwała przeróbka powinna być wykonana przez instalatora z uprawnieniami i zgłoszona do ubezpieczyciela, jeśli polisa obejmuje szkody wodne.

Trzy warianty, które opisałem, pokrywają 95% przypadków spotykanych w polskich domach. Wybór zależy od tego, ile możesz poświęcić czasu na regulację, jaki materiał grzejnika wybrałeś i czy masz dostęp do sprawnego gniazda 230 V z zabezpieczeniem różnicowoprądowym. Każdy z nich ma swoje miejsce, żaden nie jest uniwersalnie lepszy.
