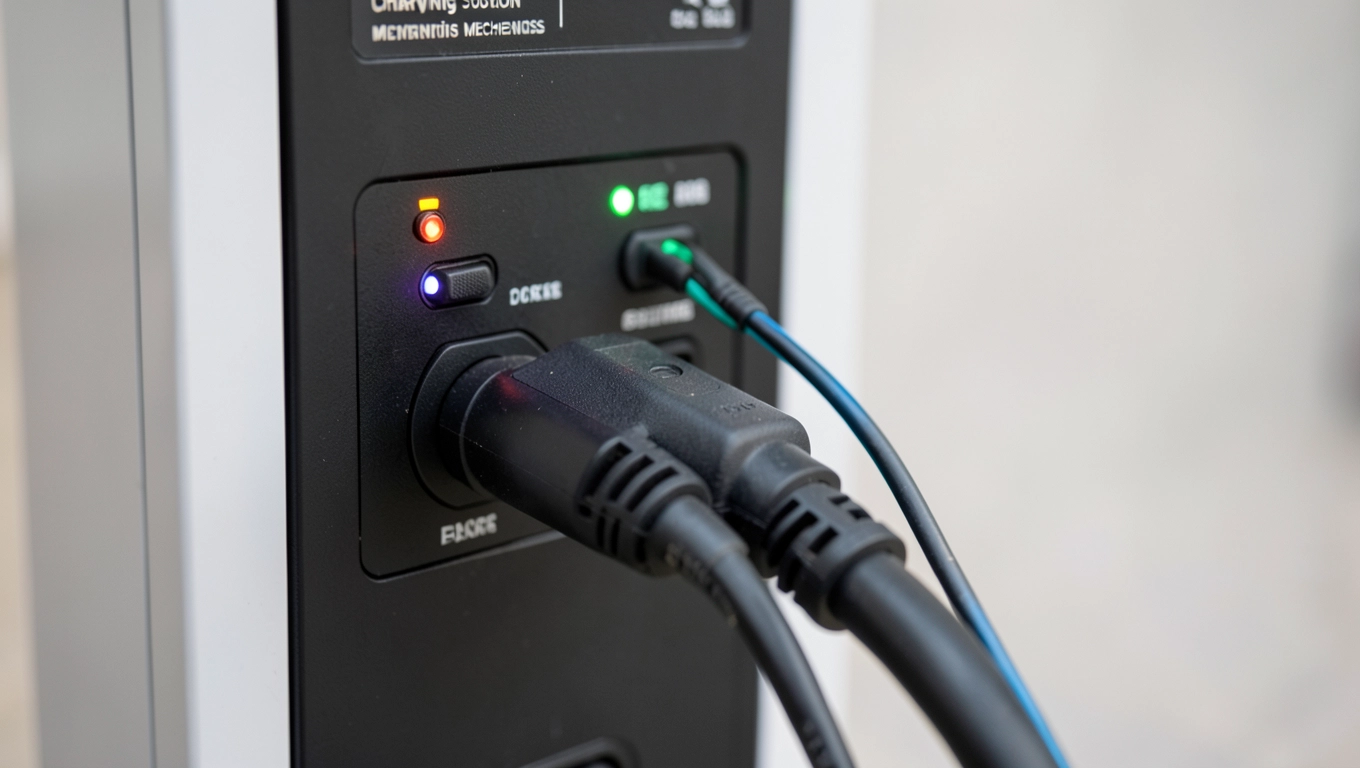

Jak naprawdę działa stacja ładowania samochodów elektrycznych?

Wszystko zaczyna się od zwykłego wtyku w ścianie, a kończy na baterii ważącej pół tony. Stacja ładowania samochodów elektrycznych to w gruncie rzeczy inteligentny pośrednik między siecią energetyczną a akumulatorem pojazdu, który negocjuje napięcie, pilnuje temperatury i dba, żeby prąd nie popłynął tam, gdzie nie powinien. Zrozumienie tego, jak działa stacja ładowania samochodów elektrycznych, pozwala świadomie dobrać moc wallboxa do domu, uniknąć rachunku za prąd wyższego niż cena paliwa i nie dać się zaskoczyć komunikatowi „ładowanie wstrzymane" na autostradzie.

• AC i DC, czyli dlaczego wallbox ładuje wolniej niż Supercharger
• Schemat pinów i komunikacja: od handshake do pełnej baterii
• Co kryje obudowa wallboxa i stacji szybkiej
• Czas ładowania, koszty i złącza w popularnych autach
• Bezpieczeństwo i wymogi formalne

AC i DC, czyli dlaczego wallbox ładuje wolniej niż Supercharger

Prąd z gniazdka domowego płynie zawsze jako prąd przemienny (AC), czyli taki, który cyklicznie zmienia kierunek. Bateria w samochodzie przyjmuje wyłącznie prąd stały (DC), bo tak działają ogniwa litowo-jonowe na poziomie chemicznym. W aucie stoi więc prostownik, czyli falownik przekształcający AC na DC.

Wallbox przekazuje jedynie to, co dostaje z sieci, czyli AC. Wszelką konwersją zajmuje się pokładowa ładowarka pokładowa zwana OBC (On-Board Charger). Jej moc wynosi zwykle 11 lub 22 kW, co wynika z ograniczeń termicznych i gabarytowych samego auta. Dlatego nawet najdroższy domowy wallbox nie przyspieszy procesu ponad to, na co pozwala OBC.

Stacja szybka DC działa zupełnie inaczej. Prostownik o mocy 50, 150, a nawet 350 kW siedzi w szafce na parkingu, a do auta trafia już gotowy prąd stały. Pokładowa ładowarka zostaje wtedy pominięta, co pozwala podać na baterię wielokrotnie więcej energii w tej samej jednostce czasu.

Skutek jest prosty: jeśli mówisz o ładowaniu w garażu przez noc, AC 11 kW zwykle wystarcza. Jeśli planujesz trasę przez pół Polski w trzy godziny, bez DC 150 kW+ ani rusz. Różnica nie tkwi w „lepszej" technologii, lecz w zupełnie innym punkcie konwersji prądu.

Różnice w jednym zdaniu

AC = konwersja wewnątrz auta, ograniczona moc OBC, dłuższy czas. DC = konwersja na zewnątrz, ogromna moc, krótszy czas, ale też większe obciążenie baterii i cennik za kilowatogodzinę.

Schemat pinów i komunikacja: od handshake do pełnej baterii

Po podłączeniu kabla nie rozpoczyna się żaden „magiczny" transfer energii. Najpierw stacja i samochód muszą się dogadać, bo obie strony muszą wiedzieć, ile prądu wolno popuścić. Ten dialog opisuje norma IEC 61851 wraz z coraz częściej spotykanym ISO 15118 obsługującym plug & charge.

Pierwszy etap to tzw. handshake. Stacja przez pin CP (Control Pilot) wysyła sygnał prostokątny o napięciu ±12 V, a samochód odpowiada zmianą rezystancji, deklarując gotowość i prosząc o konkretną amplitudę prądu. Dopiero gdy obie strony potwierdzą parametry, sterownik zamyka obwód przez styki mocy.

Pin PP (Proximity Pilot) pełni przy tym rolę strażnika. Rozpoznaje, czy kabel jest prawidłowo wpięty, jaki ma dopuszczalny prąd i czy nie wypadnie z gniazda pod wpływem wibracji. Bez poprawnego odczytu PP ładowanie w ogóle się nie rozpocznie.

Gdy stwierdzono, że wszystko gra, sterownik auta wysyła przez CP sygnał PWM o wypełnieniu odpowiadającym żądanej wartości natężenia. Stacja odczytuje wypełnienie i ustawia swoje zabezpieczenia tak, by nie przekroczyć tej granicy. W przypadku ISO 15118 komunikacja przechodzi dodatkowo przez Ethernet po tych samych pinach, umożliwiając autoryzację bez karty i aplikacji.

Pięć faz ładowania

• Handshake: nawiązanie połączenia przez CP/PP.
• Ustalenie parametrów: odczyt wypełnienia PWM lub ramki ISO 15118.
• Blokada wtyczki: elektrozamek w aucie unieruchamia kabel.
• Transfer energii: prąd płynie, a BMS (Battery Management System) trzyma rękę na pulsie napięcia i temperatury.
• Zakończenie: BMS wysyła sygnał stop lub samochód osiąga żądany SoC (State of Charge).

Co kryje obudowa wallboxa i stacji szybkiej

Wallbox to nie „gniazdo z licznikiem". Wewnątrz obudowy pracuje moduł mocy z zabezpieczeniami nadprądowymi, płytka sterownika obsługująca protokół OCPP, licnik energii z certyfikatem MID do rozliczeń oraz wyłącznik różnicowoprądowy. W sprzęcie klasy premium dochodzi jeszcze czujnik prądu upływu RCD typu B, wymagany przy ładowaniu trójfazowym w instalacjach bez separacji galwanicznej.

Stacja szybkiej DC ma znacznie więcej. Oprócz prostownika (moduły IGBT lub SiC) zawiera filtr harmonicznych, aktywny PFC korygujący współczynnik mocy, system chłodzenia cieczą lub wymuszony obieg powietrza oraz switch obsługujący kilka punktów ładowania jednocześnie. Środkiem zarządza sterownik z protokołem OCPP 1.6 lub 2.0.1.

Porównanie budowy AC vs DC

Smart funkcje, które zmieniają codzienność

Load balancing reaguje na bieżące obciążenie domu i obniża moc wallboxa, gdy włączy się piekarnik. Funkcja V2G (vehicle-to-grid) pozwala oddać energię z powrotem do sieci w godzinach szczytu. W Polsce V2G dopiero raczkuje, ale normy ISO 15118-20 już je wspierają, a pierwsze pilotaże pojawiają się przy taryfach dynamicznych.

Czas ładowania, koszty i złącza w popularnych autach

Wzór na czas ładowania jest prosty i brutalnie uczciwy: czas (h) = pojemność baterii (kWh) × 1,1 / moc ładowania (kW). Współczynnik 1,1 uwzględnia straty energii na ciepło i konwersję, które w praktyce wynoszą od 5 do 15 procent.

Na wallboxie 11 kW Tesla Model 3 z baterią 60 kWh potrzebuje około siedmiu godzin. Na Superchargerze 250 kW ta sama bateria osiąga 80 procent w 25 minut. Różnica wynika wyłącznie z tego, że Supercharger omija pokładową ładowarkę i podaje gotowy DC.

Ceny u operatorów różnią się znacząco. Stawki AC u krajowych sieci oscylują w granicach 1,30-1,70 zł/kWh, natomiast ładowanie auta elektrycznego na szybkich stacjach DC to koszt rzędu 2,00-2,50 zł/kWh. W praktyce oznacza to, że 100 km jazdy w domu kosztuje około 11 zł, a na szybkiej DC nawet 25 zł. Wciąż mniej niż spalinowe auto, ale różnica nie jest już tak kosmiczna.

Złącza w autach dostępnych w Polsce

Kiedy warto, a kiedy nie warto?

Wallbox 11 kW świetnie sprawdzi się w domu jednorodzinnym, gdzie auto stoi noc i pokonuje 30-50 km dziennie. W bloku z ograniczoną mocą przyłącza lepszym wyborem będzie wallbox 7,4 kW jednofazowy, bo 22 kW wymaga zgody zakładu energetycznego i trójfazowej instalacji. Ładowarka przenośna typu „kabel z wtyczką CEE" ma sens tylko awaryjnie, bo nie oferuje żadnych zabezpieczeń różnicowoprądowych ani komunikacji PWM.

Wpływ warunków na czas ładowania

Temperatura baterii poniżej 10°C potrafi wydłużyć sesję nawet o 40 procent, bo BMS ogranicza prąd, chroniąc ogniwa. Optymalny zakres to 20-40°C, dlatego szybkie stacje w chłodne dni aktywnie podgrzewają baterię przed pełnym obciążeniem. SoC powyżej 80 procent na DC oznacza automatyczne ścięcie mocy. To nie wada sprzętu, lecz celowa ochrona ogniw, bo wysokie napięcie degraduje lit.

Bezpieczeństwo i wymogi formalne

Każda stacja musi spełniać normę IEC 61851, a obudowa charakteryzuje się klasą ochrony co najmniej IP54 (pyłoszczelność i odporność na bryzgi wody) oraz IK10 (odporność mechaniczna 20 J). W praktyce oznacza to, że wallbox może wisieć na zewnątrz bez daszku, ale instalator musi zadbać o szczelne dławice kablowe.

Polskie przepisy wymagają też uprawnień SEP przy podłączaniu stacji powyżej 3,7 kW, a program NaszEauto (edycja 2025) dopłaca do zakupu i montażu wallboxa do 3000 zł, o ile spełnione są warunki dotyczące mocy i operatora. Operatorzy działający w Polsce muszą spełniać wymogi dyrektywy AFIR, czyli m.in. obsługiwać płatność bezabonamentową co najmniej jedną metodą ad hoc.

Siedem kryteriów wyboru wallboxa do domu

• Moc: 11 kW do większości aut, 7,4 kW do instalacji jednofazowych, 22 kW tylko z potwierdzoną mocą przyłącza.
• Złącze: Typ 2 to standard UE; kabel wbudowany lub gniazdo z osobnym kablem.
• Klasa IP: minimum IP54 do montażu zewnętrznego.
• RCD: typ B lub typ A z detekcją DC; tanie urządzenia bez RCD B nie przejdą odbioru.
• Smart: Wi-Fi/Ethernet + aplikacja + harmonogram taryfowy.
• Kabel: długość 5-7 m wygodna w codziennym użytkowaniu.
• Gwarancja i serwis: minimum 3 lata gwarancji producenta i dostępność autoryzowanego instalatora.

Mobilne aplikacje operatorów

Aplikacje krajowych i europejskich sieci pozwalają dziś nie tylko uruchomić ładowanie, ale też zaplanować trasę z uwzględnieniem mocy stacji, rezerwować złącze, śledzić historię sesji oraz filtrować punkty po cenie i dostępności. Najlepsze programy integrują się z nawigacją auta, automatycznie przygotowując baterię do docelowej sesji (preconditioning), co skraca czas postoju nawet o 20 procent.

Dyrektywa EPBD i wymóg NFZ 15%

Zgodnie z dyrektywą EPBD (Energy Performance of Buildings Directive) od 2025 r. nowe budynki mieszkalne z ponad dziesięcioma miejscami postojowymi muszą wyposażyć co najmniej 15 procent stanowisk w kanały kablowe (trunking) umożliwiające późniejszy montaż punktu ładowania. To nie wymóg postawienia stacji „od razu", lecz zabezpieczenie infrastruktury na przyszłość.

Mini kalkulator: czas ładowania krok po kroku

1) Sprawdź pojemność baterii w kWh (np. 64 kWh).
2) Wybierz realną moc ładowania, pomniejszoną o straty.
3) Podziel pojemność przez moc i pomnóż przez 1,1.
Przykład: 64 / 11 × 1,1 = 6,4 h. Tyle zajmie pełne ładowanie domowe.

Stacja ładowania samochodów elektrycznych działa więc w warstwie fizycznej dosyć prosto: prąd z sieci, komunikacja przez CP/PP, konwersja AC na DC w odpowiednim miejscu i stała kontrola BMS. Różnica między wallboxem za 4000 zł a Superchargerem za milion to nie „lepsza technologia", lecz skala mocy, lokalizacja prostownika i jakość zarządzania termicznego. Poznanie tych zależności pozwala dobrać sprzęt świadomie i korzystać z niego bez niespodzianek na fakturze.

Źródła danych i akty prawne

Normy: IEC 61851-1, ISO 15118. Akty prawne: Ustawa o elektromobilności i paliwach alternatywnych (Dz.U. 2018 poz. 317 z późn. zm.), Dyrektywa AFIR (UE 2023/1804), Dyrektywa EPBD (UE 2024/1275). Dane rynkowe: raporty PSPA (Polskie Stowarzyszenie Paliw Alternatywnych), EIPA. Program wsparcia: NaszEauto (NFOŚiGW). Ceny energii: bieżące cenniki operatorów (Greenway, Orlen Charge, Ionity) dostępne na ich portalach oraz w aplikacjach mobilnych.
