Instalacja elektryczna – definicja, z której w końcu coś zrozumiesz

Instalacja elektryczna to precyzyjnie określony w normie PN-HD 60364 zespół przewodów, osprzętu, urządzeń zabezpieczających i rozdzielczych oraz aparatury łączeniowej, który w budynku lub obiekcie budowlanym umożliwia doprowadzenie, rozdzielenie i bezpieczne użytkowanie energii elektrycznej o napięciu przemiennym do 1000 V lub stałym do 1500 V. Definicja ta obejmuje wszystko, co dzieje się między zaciskami licznika a gniazdkiem w salonie: od przyłącza, przez rozdzielnicę główną, po obwód zasilający lampkę nocną. W praktyce to właśnie instalacja elektryczna decyduje o tym, czy w domu jest bezpiecznie, wygodnie i czy da się kiedyś podłączyć pompę ciepła, magazyn energii albo inteligentne sterowanie roletami. Źle zaprojektowana i wykonana prowizorka potrafi narobić szkód większych niż wadoma hydraulika, bo zagrożenie nie zawsze widać gołym okiem. Poniżej znajdziesz pełny przegląd tego, czym jest współczesna instalacja elektryczna, jak się ją dzieli, projektuje, montuje i odbiiera zgodnie z obowiązującymi normami.

• Trzy generacje instalacji elektrycznej w budynku mieszkalnym
• Rodzaje instalacji elektrycznych w domu podział, który ułatwia projekt
• Osprzęt instalacyjny gniazda, łączniki i stopnie ochrony IP
• Projekt instalacji elektrycznej i rozmieszczenie obwodów
• Montaż instalacji elektrycznej krok po kroku od projektu do odbioru
• Normy i bezpieczeństwo instalacji elektrycznej w praktyce
• Odbiór i pomiary instalacji elektrycznej
• Najczęstsze błędy w instalacjach elektrycznych
• Ile kosztuje instalacja elektryczna w domu 100 m²?

Trzy generacje instalacji elektrycznej w budynku mieszkalnym

Ewolucja domowych instalacji od połowy XX wieku pokazuje, jak zmieniało się rozumienie bezpieczeństwa. Pierwsza generacja, dwużyłowa, stosowana masowo w blokach z lat sześćdziesiątych i siedemdziesiątych, miała tylko przewód fazowy L i neutralny N. Brakowało przewodu ochronnego PE, czyli klasycznego żółto-zielonego, więc każde uszkodzenie izolacji w lodówce czy pralce mogło skończyć się porażeniem przy dotknięciu obudowy.

Druga generacja wprowadziła właśnie ten trzeci przewód PE oraz wyłączniki różnicowoprądowe. Od końca lat dziewięćdziesiątych każda nowa instalacja w Polsce musi posiadać osobną żyłę ochronną w każdym obwodzie oraz układ sieci TN-S lub TN-C-S z rozdzielonym PE i N już w rozdzielnicy głównej. To właśnie ta generacja stanowi dziś absolutne minimum.

Trzecia generacja to integracja automatyki budynkowej. Systemy KNX, Zigbee czy Matter pozwalają sterować oświetleniem, roletami, ogrzewaniem i wentylacją z poziomu aplikacji lub scen świetlnych. W praktyce oznacza to, że tradycyjny przewód YDY 3×1,5 mm² zostaje w puszce, ale do każdego łącznika dochodzi dodatkowa linia komunikacyjna lub moduł wykonawczy. Faza fizycznie ta sama, logika zupełnie inna.

Elementy składowe pozostają wspólne dla każdej z tych generacji: przyłącze od sieci energetycznej, złącze kablowe, rozdzielnica główna, piony zasilające, linie rozdzielcze, obwody odbiorcze oraz osprzęt w postaci gniazd i łączników. Różnica tkwi w szczegółach, które kosztują grosze na etapie budowy, a potrafią uratować życie lub ułatwić codzienne funkcjonowanie.

Rodzaje instalacji elektrycznych w domu podział, który ułatwia projekt

Najprostszy podział wynika z charakteru odbiorników. Instalacja oświetleniowa zasila wyłącznie oprawy, dlatego projektuje się ją na przekroju 1,5 mm² i zabezpieczeniu B10 A. Instalacja siłowa obsługuje gniazda ogólne oraz sprzęt AGD o większym poborze, więc wymaga przewodu 2,5 mm² i wyłącznika B16 A. Rozdzielenie tych obwodów chroni domowników przed sytuacją, w której przepalenie żarówki w lampie powoduje zanik zasilania w całym mieszkaniu.

Drugi podział dotyczy miejsca użytkowania. Instalacja nieprzemysłowa obejmuje mieszkania, domy jednorodzinne i biura, a jej projektowanie opiera się na polskich warunkach technicznych oraz normie PN-HD 60364. Instalacja przemysłowa rządzi się dodatkowymi wymogami, wynikającymi z obecności maszyn, wilgoci, pyłów oraz stref zagrożonych wybuchem.

Ze względu na czas eksploatacji wyróżnia się instalacje stałe, które są integralną częścią budynku, oraz prowizoryczne, zakładane na krótko, na przykład na placu budowy czy przy organizacji imprezy. Prowizorka nie zwalnia z obowiązku stosowania wyłączników różnicowoprądowych, jeśli napięcie przekracza 50 V AC.

Podział wg sposobu wykonania przekłada się bezpośrednio na koszty i estetykę. Instalacja podtynkowa, prowadzona w bruzdach i zatopiona w tynku, sprawdza się w nowym budownictwie, bo znika po tynkowaniu. Instalacja natynkowa w korytkach lub rurkach RL jest szybsza i tańsza w realizacji, ale pozostaje widoczna, dlatego częściej trafia do piwnic, garaży i hal. Wersja wtynkowa to kompromis: przewody prowadzi się w peszelach po wierzchu ściany, przykrytych listwami przypodłogowymi.

Piąty, niezwykle ważny podział, dotyczy układu sieci. Norma wyróżnia pięć podstawowych systemów: TN-C, TN-S, TN-C-S, TT oraz IT. W Polsce najczęściej spotykany jest TN-C-S, w którym od transformatora do budynku biegnie wspólny przewód PEN, a w rozdzielnicy głównej następuje rozdział na N i PE. Układ TT stosuje się tam, gdzie nie ma możliwości zapewnienia niskiej impedancji uziemienia, natomiast IT wykorzystuje się w specjalistycznych instalacjach szpitalnych, gdzie zanik napięcia nie może pozbawić zasilania sprzętu podtrzymującego życie.

Podział wg napięcia w domu sprowadza się do dwóch obwodów: 230 V dla standardowych odbiorników oraz 400 V dla kuchenek elektrycznych, podgrzewaczy przepływowych czy ładowarek samochodowych. Ten drugi wymaga przewodu pięciożyłowego, na przykład YDY 5×2,5 mm², oraz zabezpieczenia trójfazowego.

Osprzęt instalacyjny gniazda, łączniki i stopnie ochrony IP

Osprzęt to wszystko, co montujemy na ścianie lub w niej: gniazda wtyczkowe, łączniki oświetleniowe, puszki rozgałęźne, ramki, ściemniacze, czujniki ruchu. Każdy z tych elementów musi pasować do środowiska pracy, a kryterium doboru sprowadza się do trzech zmiennych: przekroju przewodu, obciążenia oraz stopnia ochrony IP.

Oznaczenie IP składa się z dwóch cyfr. Pierwsza określa odporność na ciała stałe, od 0 do 6, druga ochronę przed wodą, od 0 do 9. Gniazdo z kodem IP20 nadaje się do sypialni, salonu i korytarzy. W kuchni, w pobliżu zlewozmywaka lub płyty grzewczej, warto zastosować IP44, które zabezpiecza przed bryzgami wody z dowolnego kierunku. Łazienka wymaga strefowania: w strefie 0, czyli wewnątrz wanny lub brodzika, montuje się wyłącznie oprawy na 12 V o IP67, a w strefie 2, do 60 cm od krawędzi brodzika, gniazda IP44.

Łączniki oświetleniowe dobiera się przede wszystkim po stronie estetycznej i funkcjonalnej. Schodowe, krzyżowe, żaluzjowe, świecznikowe: każdy pełni inną rolę w logice domu. Schemat instalacji elektrycznej uwzględnia je wszystkie jeszcze na etapie projektu, dlatego warto przemyśleć, ile obwodów świetlnych potrzebujemy w danym pomieszczeniu, zanim tynk zasłonie bruzdy.

Projekt instalacji elektrycznej i rozmieszczenie obwodów

Projekt instalacji elektrycznej to nie szkic puszek, lecz dokument wymagany do odbioru budynku, wykonywany przez osobę z uprawnieniami budowlanymi w specjalności instalacyjnej. Zawiera rzuty kondygnacji z zaznaczonymi trasami przewodów, schemat rozdzielnicy, dobór zabezpieczeń, obliczenia spadków napięcia oraz bilans mocy.

Zasada rozsądnego podziału mówi: jeden obwód odbiorczy obejmuje maksymalnie 10 gniazd wtyczkowych lub 20 punktów oświetleniowych. Przekroczenie tej granicy nie jest zakazane, ale przy zwarciu trudniej zlokalizować uszkodzenie, a przeciążenie długiej trasy powoduje większy spadek napięcia na końcówkach.

W kuchni planuje się osobne obwody dla zmywarki, lodówki, piekarnika, okapu i gniazd blatu roboczego. Łazienka potrzebuje minimum dwóch obwodów: jeden dla oświetlenia, drugi dla pralki. Pokój dzienny w domu 100 m² zasilają zazwyczaj trzy obwody gniazdowe, dwa oświetleniowe oraz jeden dedykowany telewizorowi i sprzętowi audio.

Projekt uwzględnia również rezerwę mocy. Dla domu jednorodzinnego z pompą ciepła i fotowoltaiką warto już na starcie poprowadzić pustą rurkę peszel od rozdzielnicy do każdego pomieszczenia, w którym może się pojawić nowy odbiornik. Koszt pustego peszla to kilka złotych za metr, koszt kucia ścian po latach, gdy chcemy dodać klimatyzator czy stację ładowania, idzie w setki.

Montaż instalacji elektrycznej krok po kroku od projektu do odbioru

Montaż instalacji elektrycznej zaczyna się od wytyczenia tras. Elektryk lub uprawniony instalator nanosi na ściany pozycje puszek, gniazd i rozdzielnicy, korzystając z projektu wykonawczego. Trasy prowadzi się po liniach prostych, równolegle do krawędzi ścian i sufitów, w odległości minimum 15 cm od rur wod-kan i gazowych. To nie kaprys, lecz wymóg normy, który chroni przed uszkodzeniem przewodu podczas późniejszych prac remontowych.

Drugi krok to kucie bruzd. Bruzdy mają głębokość pozwalającą zatopić rurkę instalacyjną lub peszel minimum 5 mm pod powierzchnią tynku. W ścianach murowanych z betonu komórkowego używa się frezarek z odkurzaczem przemysłowym, bo pył osadza się wszędzie. W stropach i ścianach żelbetowych prowadzi się przewody w warstwie wylewki lub za sufitem podwieszanym.

Układanie przewodów odbywa się zawsze w rurkach osłonowych. Pojedynczy przewód YDYp 3×2,5 mm² nie może być prowadzony luzem w murze, bo w razie konieczności wymiany nie da się go wyciągnąć. Peszel lub rurka sztywna spełnia dodatkową funkcję mechaniczną: chroni izolację przed przetarciem o ostre krawędzie tynku.

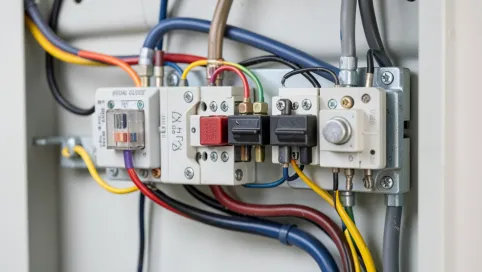

Podłączenie rozdzielnicy to etap, na którym projekt spotyka się z fizyką. W rozdzielnicy głównej lądują wyłączniki nadprądowe, różnicowoprądowe, ograniczniki przepięć, rozłącznik izolacyjny oraz szyny zbiorcze PE i N. Każdy przewód jest oznakowany, a obwody opisane czytelnymi etykietami. To właśnie dzięki takiemu porządkowi w razie awarii wystarczy jeden rzut oka, by znaleźć właściwy bezpiecznik.

Normy i bezpieczeństwo instalacji elektrycznej w praktyce

Fundamentem bezpieczeństwa pozostaje norma PN-HD 60364, zwana też potocznie normą niskonapięciową, obowiązująca w całej Unii Europejskiej. Jej polska wersja PN-HD 60364 składa się z kilkudziesięciu arkuszy tematycznych, z których dla domu najważniejsze są: 60364-4-41 (ochrona przeciwporażeniowa), 60364-5-53 (dobór aparatury), 60364-7-701 (pomieszczenia z wanną lub prysznicem) oraz 60364-7-705 (instalacje w ogrodach).

Ochrona przeciwporażeniowa opiera się na trzech filarach: izolacji, uziemieniu oraz wyłącznikach różnicowoprądowych. Izolacja chroni podstawowo, ale gdy zostanie uszkodzona, prąd zaczyna płynąć przez obudowę. Uziemienie odprowadza ten prąd do ziemi, a RCD wykrywa nawet 30 mA prądu upływu i odcina zasilanie w czasie poniżej 40 ms, zanim serce człowieka wejdzie w migotanie komór.

Wyłącznik różnicowoprądowy (RCD) jest obowiązkowy w każdym obwodzie gniazd wtyczkowych o prądzie znamionowym do 32 A oraz w łazienkach, pralniach i na zewnątrz budynku. Prąd różnicowy 30 mA to standard dla ochrony uzupełniającej, natomiast RCD 300 mA stosuje się jako ochronę przeciwpożarową w rozdzielnicy głównej.

Odbiór i pomiary instalacji elektrycznej

Każda nowa lub przebudowana instalacja musi przejść odbiór pomiarowy wykonywany przez elektryka z uprawnieniami SEP. To nie formalność, lecz ostatnia okazja, by wykryć błąd montażowy, zanim ściany zostaną otynkowane i zabudowane. Pomiary obejmują trzy podstawowe wielkości: rezystancję izolacji, impedancję pętli zwarcia oraz skuteczność ochrony przeciwporażeniowej.

Rezystancja izolacji mierzy się megaomomierzem przy napięciu probierczym 500 V DC. Dla każdego obwodu wartość nie powinna spadać poniżej 0,5 MΩ. Niższy wynik sygnalizuje zawilgocenie, uszkodzenie przewodu lub błąd w połączeniu. Impedancja pętli zwarcia sprawdza, czy prąd zwarcia jest wystarczająco duży, by wyzwolić zabezpieczenie w wymaganym czasie. Dla instalacji TN wartość ta nie powinna przekraczać 1,67 Ω przy zabezpieczeniu B16 A.

Skuteczność ochrony przeciwporażeniowej sprawdza się, symulując uszkodzenie izolacji i mierząc czas zadziałania zabezpieczenia. Tester RCD podaje prąd upływowy rzędu 30 mA i rejestruje, po ilu milisekundach wyłącznik odłączy zasilanie. Wynik powyżej 40 ms dyskwalifikuje obwód.

Najczęstsze błędy w instalacjach elektrycznych

Brak przewodu PE to klasyk polskich remontów. Właściciel mieszkania w bloku z lat siedemdziesiątych wymienia gniazda na nowe, ale pozostawia dwużyłowy przewód, bo kucie ścian to dodatkowy koszt. Efekt: nowoczesna pralka z filtrami sieciowymi nie ma prawidłowej ochrony, a uziemienie obudowy zależy od przypadku.

Za mało obwodów to druga plaga. W salonie z jedenastoma gniazdami na jednym bezpieczniku każde przeciążenie powoduje wyłączenie całej strefy. Dodatkowe obwody kosztują niewiele na etapie budowy, a w gotowym mieszkaniu wymagają kucia lub prowadzenia instalacji natynkowej.

Brak rozdzielnicy lub umieszczenie jej w trudno dostępnym miejscu to grzech pierworodny oszczędności. Schowana za szafą wnękową rozdzielnica uniemożliwia szybkie odcięcie napięcia w sytuacji zagrożenia. Norma wymaga, by dostęp do niej był swobodny, a jej wymiary pozwalały na wygodne operowanie dźwigniami.
