Instalacja elektryczna w samochodzie jak naprawdę działa

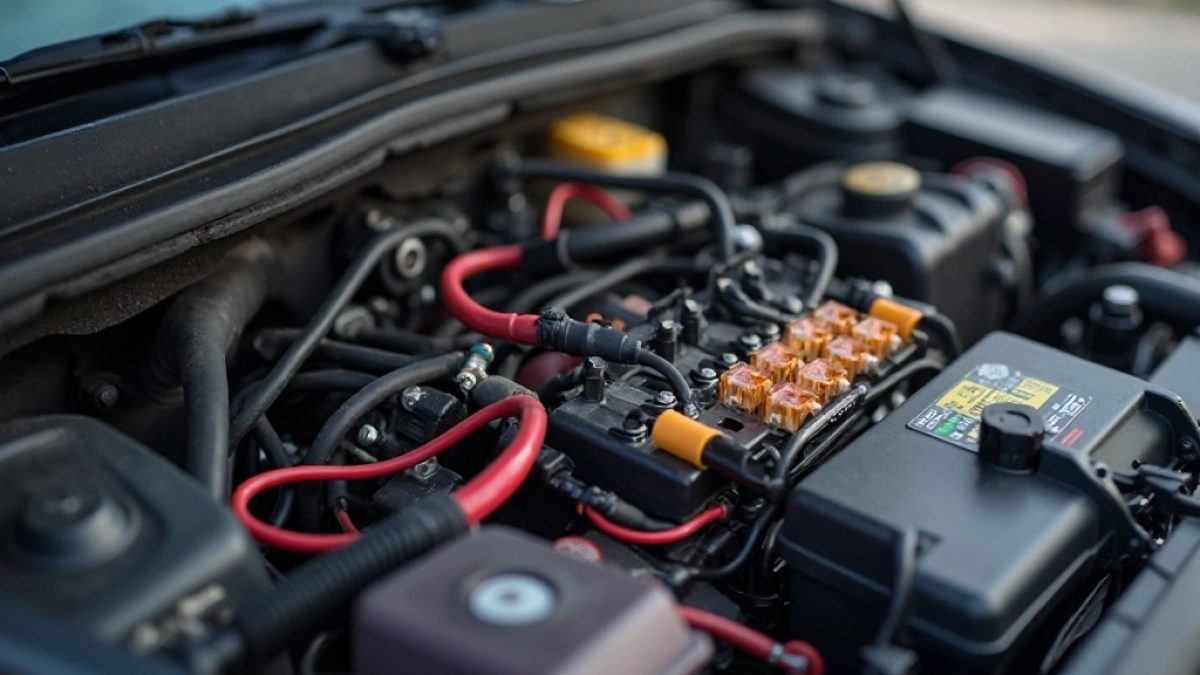

Instalacja elektryczna w samochodzie to coś więcej niż wiązka kabli ukryta pod tapicerką. To żywy system, od którego zależy każde przekręcenie kluczyka, każdy błysk światła i każdy impuls, który w ułamku sekundy dociera z pedału gazu do jednostki sterującej silnikiem. W nowoczesnym pojeździe płynie prąd o napięciu od skromnych 6 V w zabytkowych mikrosamochodach do ponad 800 V w najnowszych autach elektrycznych. Zrozumienie, jak to wszystko współgra, pozwala nie tylko świadomie rozmawiać z mechanikiem, ale też samodzielnie wyłapać pierwsze sygnały nadchodzącej awarii.

• Napięcia w aucie: 6V, 12V, 24V, 48V i 800V w jednym porównaniu
• Odbiorniki prądu: co faktycznie pobiera energię w aucie
• Wiązki przewodów, bezpieczniki i złącza - jak nie zgubić się w kolorach
• Sieci multipleksowe w samochodzie: CAN, LIN, FlexRay i Ethernet
• Typowe usterki instalacji elektrycznej - objawy, które łatwo przeoczyć
• Przegląd instalacji przed zimą - 7 punktów, które warto sprawdzić
• Bezpieczeństwo pracy z instalacją - zasady, które chronią życie
• Kiedy oddać auto do specjalisty
• Przyszłość instalacji elektrycznej: 48 V i 800 V jako nowy standard

Napięcia w aucie: 6V, 12V, 24V, 48V i 800V w jednym porównaniu

Napięcie robocze instalacji elektrycznej to nie kwestia mody, lecz fizyki i historii. Wszystko zaczęło się od 6 V, które w zupełności wystarczało w pierwszych pojazdach z lat 50. i 60., gdy silnik miał ledwie 30 koni mechanicznych, a jedynymi odbiornikami były światła, zapłon i klakson. Przy tak skromnym zapotrzebowaniu na prąd wystarczył akumulator o pojemności 60-80 Ah.

Dwunastka szybko przejęła pałkę, bo pozwoliła zredukować natężenie prądu o połowę przy tej samej mocy. Mniejsze natężenie oznacza cieńsze przewody, mniejsze straty cieplne i wygodniejsze projektowanie. Dziś 12 V to standard w praktycznie każdym samochodzie osobowym i lekkim dostawczaku na świecie.

Dwadzieścia cztery wolty to domena pojazdów ciężarowych, gdzie prądy rozruchowe sięgają 800-1000 A i gdzie cieńsze przewody zwyczajnie by się stopiły. Dwa akumulatory 12 V połączone szeregowo dają nie tylko wyższe napięcie, ale też większą odporność na wibracje i głębokie rozładowania.

Architektura 48 V pojawiła się, gdy same normy emisji spalin wymusiły elektryfikację nawet prostych podzespołów. Pompa wody, sprężarka klimatyzacji czy wspomaganie kierownicy działają z sieci 48 V, dzięki czemu silnik spalinowy może się częściej wyłączać bez szkody dla komfortu.

Dotknięcie przewodu wysokiego napięcia w pojeździe elektrycznym grozi śmiertelnym porażeniem. Prąd o napięciu 800 V potrafi przebić skórę i mięśnie nawet przez suchą odzież. Serwisowanie obwodów HV powierza się wyłącznie technikom z uprawnieniami SEP i przeszkoleniem producenta.

Źródła prądu: akumulator, alternator i prądnica

Każdy obwód w samochodzie zaczyna się od źródła energii. W klasycznym aucie spalinowym są to dwa źródła: akumulator rozruchowy i alternator. W pojeździe elektrycznym rolę magazynu energii przejmuje akumulator trakcyjny o napięciu setek woltów i pojemności liczonej w kilowatogodzinach.

Akumulator rozruchowy dostarcza krótkotrwałego, ale potężnego impulsu prądu potrzebnego do wprawienia rozrusznika w ruch. Cechuje go wysoki prąd rozruchowy (300-900 A) i stosunkowo niewielka pojemność (40-110 Ah). Jego żywotność rzadko przekracza siedem lat, a jej koniec zwykle zbiega się z pierwszym mroźnym porankiem.

Alternator działa na zasadzie indukcji elektromagnetycznej. Wirujący wirnik wytwarza zmienne pole magnetyczne, które w stojanie indukuje prąd przemienny. Wbudowany prostownik zamienia go na prąd stały o napięciu 13,8-14,4 V, nieco wyższym od napięcia akumulatora, aby prąd mógł płynąć w kierunku ładowania.

Prądnica prądu stałego, wynaleziona przez genialnego wynalazcę jeszcze w XIX w., w motoryzacji przetrwała zaledwie kilka dekad. Miała proste wnętrze i wytrzymałą konstrukcję, ale jej szczotki i komutator wymagały regularnej obsługi. Gdy alternator okazał się tańszy i bardziej niezawodny, prądnica odeszła do historii.

Odbiorniki prądu: co faktycznie pobiera energię w aucie

Lista odbiorników w dzisiejszym samochodzie potrafi przyprawić o zawrót głowy. Szacuje się, że pojedynczy model segmentu premium ma ponad 80 sterowników elektronicznych, z czego każdy czeka na swoją porcję prądu o określonym napięciu i natężeniu.

Do grupy rozruchowej należą rozrusznik, cewki zapłonowe i pompa paliwa. Cewki zapłonowe generują impuls o napięciu 20 000-40 000 V, który przeskakuje przez szczelinę świecy i zapala mieszankę. Bez sprawnego akumulatora i cewki nawet najlepszy silnik nie zakręci.

Oświetlenie zewnętrzne i wewnętrzne odpowiada za kilkanaście procent całkowitego poboru prądu. Żarówki halogenowe 55 W ustępują miejsca diodom LED, które pobierają zaledwie 8-15 W przy tej samej jasności. Mniejsze obciążenie to mniejsze ciepło, dłuższa żywotność i szybszy czas reakcji.

Systemy bezpieczeństwa biernego, takie jak ABS i ESP, mają własne pompy hydrauliczne i czujniki prędkości obrotowej na każdym kole. Ich moduły elektroniczne pracują nieprzerwanie, monitorując przyczepność z częstotliwością nawet 100 razy na sekundę.

Moduły komfortu obejmują sterowniki szyb, lusterek, foteli z pamięcią ustawień, klimatyzacji automatycznej oraz systemu multimedialnego. W topowych wariantach nawet podsufitka ma własny moduł odpowiedzialny za oświetlenie ambientowe i czujniki deszczu.

Wiązki przewodów, bezpieczniki i złącza - jak nie zgubić się w kolorach

Wiązka elektryczna to szkielet instalacji. Współcześnie składa się z kilkuset do kilku tysięcy przewodów o łącznej długości nierzadko przekraczającej cztery kilometry. Każdy z nich musi być odpowiednio oznaczony, zabezpieczony i poprowadzony z dala od �ródeł ciepła.

Norma ISO 6722 definiuje kolory izolacji, aby ułatwić diagnostykę. Czerwony to zawsze zasilanie główne, czarny to masa, żółto-zielony to masa ochronna, niebieski to światła drogowe. Ucząc się tego klucza, można samodzielnie zlokalizować przerwany obwód w zaledwie kilka minut.

Bezpieczniki stanowią najsłabsze ogniwo każdego obwodu i celowo tak zostały zaprojektowane. Gdy natężenie prądu wzrasta ponad bezpieczną wartość, topik topnieje i przerywa obwód, chroniąc przewody i podzespoły przed przegrzaniem. W aucie spotkasz trzy podstawowe typy: mini, standard i maxi.

• Mini: do 30 A, stosowane w sterownikach i obwodach sygnałowych.
• Standard: do 40 A, powszechne w starszych modelach.
• Maxi: 40-120 A, obsługują najbardziej prądożerne odbiorniki, takie jak alternator czy dmuchawa.

Złącza wielopinowe to najczęstsze miejsce powstawania usterek. Wibracje, wilgoć i cykliczne zmiany temperatury powodują utlenianie styków i mikropęknięcia pinów. Dlatego producenci stosują uszczelki i zatrzaski blokujące, a w obwodach krytycznych, takich jak czujniki poduszek powietrznych, pozłacane styki.

Sieci multipleksowe w samochodzie: CAN, LIN, FlexRay i Ethernet

Kilka kilometrów przewodów waży kilkadziesiąt kilogramów i zajmuje cenne centymetry sześcienne w nadwoziu. W latach 80. inżynierowie firmy Bosch opracowali magistralę CAN (Controller Area Network), która pozwoliła wielu sterownikom rozmawiać po zaledwie dwóch skrętkach.

CAN działa jak wspólny nerw: każdy moduł wysyła komunikat o przypisanym identyfikatorze, a pozostałe moduły filtrują tylko te, które ich dotyczą. Prędkość transmisji waha się od 125 kb/s w zastosowaniach komfortowych do 1 Mb/s w obszarze bezpieczeństwa, jak sterownik silnika czy ABS.

Sieć LIN (Local Interconnect Network) to tańsza alternatywa dla CAN, stosowana w prostych obwodach: sterowanie szybami, lusterkami, dachem panoramicznym. Jej prędkość 19,2 kb/s wystarcza do przesyłania poleceń otwórz/zamknij, ale nie do strumieniowania danych z kamery cofania.

FlexRay to odpowiedź na potrzeby układów drive-by-wire, gdzie opóźnienie musi wynosić poniżej 5 milisekund. Dzięki dwóm kanałom i szybkości do 10 Mb/s zapewnia deterministyczną transmisję, co ma kluczowe znaczenie w autonomii jazdy na poziomie trzecim i wyżej.

Ethernet automotive (100 Mb/s do 1 Gb/s, a nawet 2,5 Gb/s w najnowszych architekturach) wchodzi do kabin pojazdów wraz z systemami infotainment o rozdzielczości 4K i kamerami 360°. Normy IEEE 100BASE-T1 i 1000BASE-T1 definiują transmisję po jednej skrętce, co pozwala zachować niską masę wiązki.

Typowe usterki instalacji elektrycznej - objawy, które łatwo przeoczyć

Rozładowany akumulator to klasyka zimowych poranków, ale przyczyna rzadko leży w samym akumulatorze. Najczęściej winowajcą okazuje się alternator, który nie doładowuje akumulatora podczas jazdy. Napięcie spoczynkowe poniżej 12,4 V po kilku godzinach postoju to pierwsza czerwona flaga.

Korozja masy potrafi narobić więcej szkód niż awaria alternatora. Rdza na połączeniu silnika z nadwoziem lub skrzyni biegów z ramą tworzy warstwę oporową, przez którą prąd nie chce płynąć. Objawem bywa migające oświetlenie przy pracy na biegu jałowym i losowo zapalające się kontrolki.

Przepalony bezpiecznik sygnalizuje zwarcie lub przeciążenie obwodu. Wymiana na nowy o identycznym amperażu to doraźne rozwiązanie, ale jeśli bezpiecznik pali się ponownie, przyczyna leży gdzie indziej. Diagnostyka wymaga pomiaru poboru prądu w obwodzie amperomierzem cęgowym.

Uszkodzone wiązki przewodów w okolicy zawieszenia to plaga aut po intensywnej eksploatacji. Kamienie, sól i woda rozbryzgują się z przednich kół, nadtrawiając izolację. Objawem bywa komunikat o awarii czujnika ABS, ESP lub niestabilne działanie tempomatu adaptacyjnego.

Awaria czujnika położenia wału korbowego objawia się nagłym gaśnięciem silnika i brakiem możliwości ponownego rozruchu. Czujnik ten pracuje w ekstremalnych warunkach temperaturowych, a jego złącze często koroduje. Wymiana zajmuje kilkanaście minut, ale bez diagnozy można wymienić pół silnika na próżno.

Zanim wymienisz drogi sterownik, zmierz napięcie na jego zasilaniu. Spadek poniżej 11,5 V pod obciążeniem oznacza, że winne są kable, masa lub alternator, a nie sam moduł. Tani miernik za kilkadziesiąt złotych potrafi zaoszczędzić kilka tysięcy na niepotrzebnych częściach.

Przegląd instalacji przed zimą - 7 punktów, które warto sprawdzić

Zima bezlitośnie obnaża słabe punkty każdej instalacji. Mróz zagęszcza elektrolit w akumulatorze, utrudniając rozruch, a sól drogowa atakuje połączenia masy. Krótki przegląd w ciepłym garażu potrafi zaoszczędzić holowania lawetą w najmniej odpowiednim momencie.

1. Sprawdź napięcie spoczynkowe akumulatora. Po kilku godzinach postoju powinno wynosić 12,5-12,8 V. Niższe wskazanie oznacza konieczność doładowania lub wymiany.
2. Oczyść klemy akumulatora. Biały nalot to siarczan ołowiu, który tworzy warstwę izolacyjną. Pasta antykorozyjna i moment dokręcenia 5-7 Nm zapewniają pewny styk.
3. Skontroluj napięcie ładowania. Przy pracującym silniku powinno wynosić 13,8-14,4 V. Wartość powyżej 15 V oznacza uszkodzony regulator napięcia w alternatorze.
4. Przetestuj oświetlenie. Wszystkie światła mijania, drogowe, przeciwmgielne, cofania i stop powinny działać z jednakową intensywnością. Przyciemnione żarówki to pierwszy objaw złego styku masy.
5. Skontroluj stan przewodów w komorze silnika. Spękane osłony, ślady po myszoskoczkach lub gryzoniach i stopiona izolacja wymagają natychmiastowej interwencji.
6. Sprawdź działanie gniazda zapalniczki lub gniazda 12 V. Zasilają one wiele urządzeń dodatkowych, a ich obwód ma tendencję do przeciążeń po podłączeniu ładowarek, nawigacji i lodówki turystycznej jednocześnie.
7. Przetestuj sygnał dźwiękowy. Klakson pobiera 5-7 A, a jego obwód bywa zapominany. Wymiana to kilkanaście złotych, ale brak działającego klaksonu to nie tylko dyskomfort, lecz także mandat.

Bezpieczeństwo pracy z instalacją - zasady, które chronią życie

Każda interwencja przy instalacji elektrycznej wymaga odłączenia masy akumulatora. Kluczem 10 mm poluzuj klemy i odczekaj pięć minut, aby kondensatory w sterownikach zdążyły się rozładować. Dopiero wtedy można bezpiecznie odłączyć złącza.

Przy pracy z obwodami wysokiego napięcia w autach elektrycznych obowiązuje procedura odcięcia serwisowego. Pomarańczowy przewód to umowa producentów: od razu sygnalizuje zagrożenie. Do pracy potrzebne są rękawice dielektryczne klasy 0 (do 1000 V), hełm z osłoną twarzy i obuwie izolowane.

Napięcie 400 V i wyższe potrafi przebić warstwę powietrza o grubości kilku milimetrów. Dlatego nawet doświadczeni technicy pracują z drugą osobą w pobliżu, która w razie wypadku odcina zasilanie i wzywa pomoc. Pojedyncze uderzenie prądem o napięciu 800 V jest w stanie zatrzymać serce.

Kiedy oddać auto do specjalisty

Nie każda usterka nadaje się do naprawy w garażu. Migające losowo kontrolki, problemy z siecią CAN, awarie modułów komfortu czy diagnostyka pojazdów hybrydowych wymagają specjalistycznego sprzętu i aktualnej licencji producenta.

Autoryzowane stacje obsługi dysponują testerami zdolnymi odczytać błędy ze wszystkich modułów, zaktualizować oprogramowanie i przeprowadzić kalibrację czujników asystentów jazdy. Koszt godzinnej diagnostyki zwykle mieści się w przedziale 150-300 zł, a trafna diagnoza potrafi zaoszczędzić wielokrotność tej kwoty.

W przypadku aut objętych gwarancją producenta nawet samodzielne odłączenie akumulatora na dłużej niż 15 minut może skasować adaptacje sterownika silnika i wymagać ponownej kalibracji w serwisie. Przed jakąkolwiek ingerencją warto sprawdzić warunki umowy gwarancyjnej.

Przyszłość instalacji elektrycznej: 48 V i 800 V jako nowy standard

Architektura 48 V przestała być domeną premium i stopniowo przenika do klasy kompakt. Producenci tacy jak Renault, Kia czy Mercedes stosują ją w wersjach mild-hybrid, w których silnik elektryczny wspomaga jednostkę spalinową przy rozruchu i krótkich przyspieszeniach.

Architektura 800 V w autach takich jak Porsche Taycan, Hyundai Ioniq 5 czy Kia EV6 pozwala ładować akumulator od 10 do 80 procent w niespełna 18 minut, pod warunkiem dostępu do ładowarki o mocy 350 kW. Niższe natężenie prądu oznacza cieńsze kable i mniejsze straty energii na ciepło.

Ethernet automotive jako szyna diagnostyczna zastępuje powoli CAN w obszarach wymagających dużej przepustowości. Kamery 8 MP, radary 4D i lidar przesyłają setki megabitów na sekundę, a tradycyjne magistrace nie nadążają. W ciągu najbliższych pięciu lat Ethernet stanie się standardem w autach z trzecim poziomem autonomii.

Znajomość budowy i zasad działania instalacji elektrycznej w samochodzie to dziś nie tylko przywilej mechaników. Świadomy kierowca potrafi sam zdiagnozować pierwsze objawy usterek, świadomie wybrać warsztat i uniknąć kosztownych pomyłek. Wystarczy miernik, odrobina cierpliwości i zrozumienie, że każdy kabel w aucie ma swoją rolę, a każdy kolor izolacji niesie konkretną informację.

Źródła danych i norm: ISO 6722 (przewody miedziane w pojazdach drogowych), ADR (Umowa europejska dotycząca międzynarodowego przewozu drogowego towarów niebezpiecznych), PN-EN 60068 (badania środowiskowe), materiały techniczne producentów (Bosch, Continental), raporty organizacji branżowych (Mobility, VDMA), dokumentacja techniczna normy ISO 11898 (Controller Area Network), specyfikacje IEEE 100BASE-T1 i 1000BASE-T1 (ethernet automotive), dane serwisowe z lat 2018-2024. Więcej informacji na stronach: bosch.com, continental.com, iso.org, ieee.org, mhk-europe.com.
