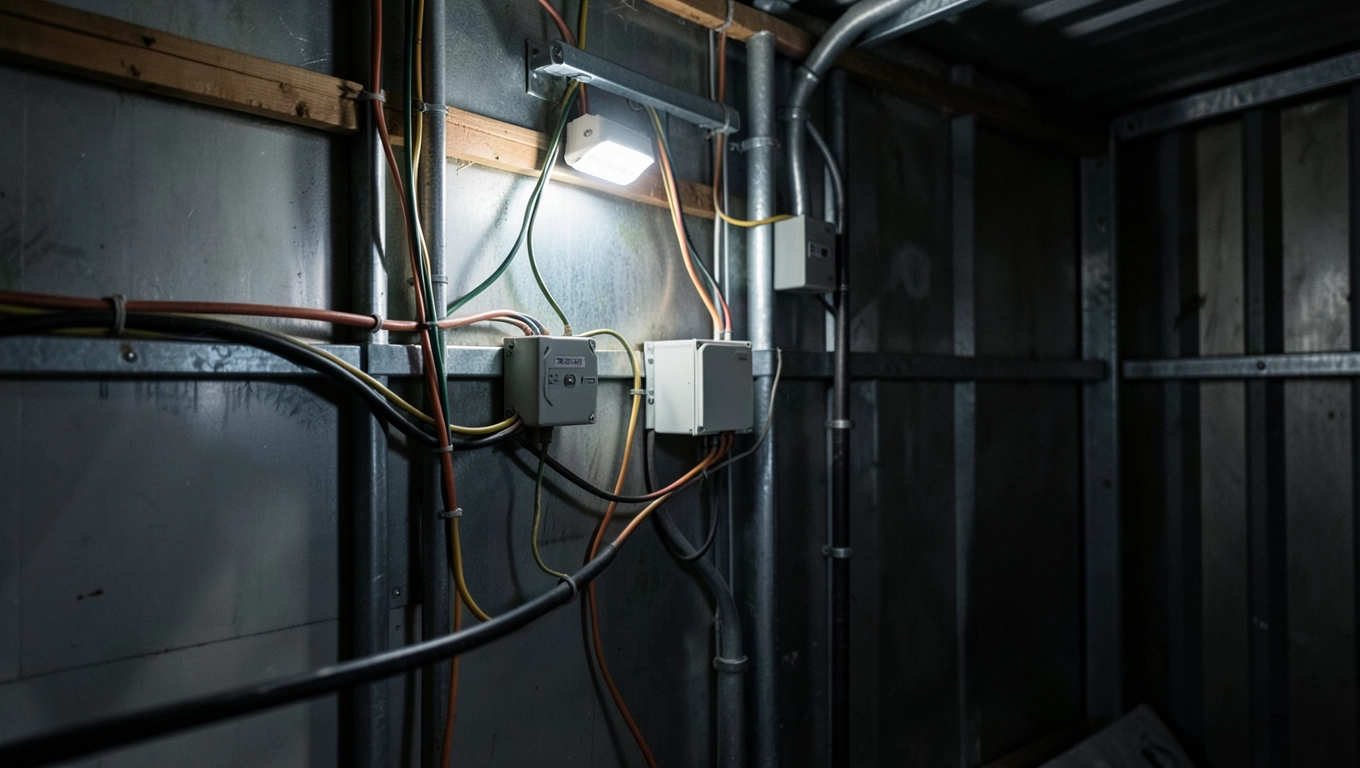

Instalacja elektryczna w garażu blaszanym bez stresu i poprawek

Masz blaszaka stojącego pod chmurką, wtykarkę od kosiarki przeciągniętą przez okno i cichą zgodę, że „jakoś to będzie". Problem w tym, że blaszak to nie pokój w mieszkaniu - przewody grzeją się inaczej, kondensacja robi swoje, a jedno zwarcie bez wyłącznika różnicowoprądowego potrafi kosztować więcej niż porządna instalacja. Dobrze zaprojektowana instalacja elektryczna w garażu blaszanym zaczyna się od pytań o to, co tak naprawdę robisz w tym pomieszczeniu, a nie od przepisu, który mówi jedynie, że budynek garażowy nie wymaga projektu budowlanego (§102 ust. 3 rozporządzenia MI z 12 kwietnia 2002 r.). Właśnie ta pozorna swoboda kusi, by ciąć koszty - i właśnie ona najczęściej kończy się wizytą rzeczoznawcy lub, co gorsza, pożarem.

• Jak zaplanować rozmieszczenie gniazdek i punktów oświetlenia
• Obwód trójfazowy, kable i zabezpieczenia w blaszaku
• Prowadzenie instalacji natynkowo czy podtynkowo w garażu
• Oświetlenie garażu - projekt obwodów bez pomyłek
• Gniazda siłowe, EV i obwody z myślą o przyszłości
• Checklisty, FAQ i kiedy oddać sprawę elektrykowi

Jak zaplanować rozmieszczenie gniazdek i punktów oświetlenia

Zanim dotkniesz kabla, połóż na stole kartkę i wypisz wszystko, co w garażu kiedykolwiek podłączysz. Prostownik, ładowarka do akumulatorów, spawarka inwertorowa, kompresor, kosiarka, rower elektryczny, lampka na biurko, radio warsztatowe, suszarka do rąk przy umywalce. Lista wyznacza liczbę obwodów, dobór zabezpieczeń i przekroje przewodów - bez niej reszta to wróżenie z fusów.

Sprawdzona zasada mówi: minimum jedno gniazdo 230 V na każde 4 m² powierzchni użytkowej, optimum to jedno na 2,5 m², a wariant premium (garaż-warsztat) nawet jedno na 2 m². W praktyce oznacza to, że w blaszaku 18 m² rozsądnie zaplanować 6-9 gniazd, a nie dwa, jak często widać na forach. Rozmieszczenie też nie jest przypadkowe: ściany boczne dostają po dwa-trzy punkty, ściana za bramą kolejne dwa, wejście jedno przy samych drzwiach, a umywalka - gniazdo hermetyczne IP55 z klapką.

Wysokość montażu gniazd 230 V to około 100-110 cm od podłogi - wyżej niż w mieszkaniu, bo w garażu często przesuwasz długie przedmioty i nie chcesz oberwać wtyczką o kant stołu. Wyłączniki oświetlenia wieszaj na 90-140 cm, zawsze od strony klamki i z dala od strefy otwierania skrzydeł bramy.

Oświetlenie rozbija się na co najmniej cztery niezależne obwody, bo jeden żyrandol na środku sufitu daje cień tam, gdzie pracujesz. Pierwszy obwód - ogólny sufitowy, rozproszone światło przez cały garaż, włączany z trzech miejsc (przy drzwiach, przy bramie, przy stanowisku). Drugi - boczny roboczy, naświetlacze LED 4000-5000 K na ścianach bocznych, wyłącznik osobno. Trzeci - stanowiskowy nad stołem warsztatowym, jedno lub dwa światła punktowe. Czwarty - zewnętrzny: lampa nad bramą, lampa nad wejściem i opcjonalnie podjazd.

Unikaj tanich świetlówek liniowych - migotanie 50 Hz przy kątach widzenia z ruchomej głowy bywa przyczyną bólów i drobnych wypadków. Wybieraj LED z driverem pracującym powyżej 100 Hz albo z zasilaczem stałoprądowym. W garażu blaszanym ważna jest też barwa: 4000 K daje neutralną biel, która nie zniekształca kolorów przewodów i nie męczy wzroku po dwóch godzinach majsterkowania.

Ile gniazdek na m² garażu - orientacyjna tabelka

Obwód trójfazowy, kable i zabezpieczenia w blaszaku

Spawarka inwertorowa 200 A, kompresor 3 kW i ładowarka do auta elektrycznego jednofazowo to proszenie się o wybijanie korków. Jednofazowe zasilanie blaszaka wystarczy przy prostej eksploatacji, ale gdy w planie jest cokolwiek powyżej 3 kW mocy chwilowej, sensowny jest wydzielony obwód trójfazowy poprowadzony z rozdzielni głównej domu. Dobór przekroju przewodu (np. YKY 5×4 mm², YKY 5×6 mm²) zależy od mocy i długości trasy - tu nie ma uniwersalnej recepty, każdy przypadek liczy się osobno.

W garażu wolnostojącym kabel ziemny prowadzisz w gruncie, na głębokości co najmniej 60 cm, z folią ostrzegawczą i w rurze ochronnej PESEL lub DVK. Rura chroni nie przed gryzoniami (choć też), lecz przede wszystkim przed mechanicznym uszkodzeniem przy późniejszych pracach w ogrodzie. Przy długości powyżej 25 m spadek napięcia zaczyna realnie wpływać na pracę spawarki - warto wtedy przeliczyć przekrój w górę, a nie dobierać „na oko" wg tabelki z katalogu.

Blaszany garaż to konstrukcja stalowa, więc brak uziemienia oznacza, że każde przebicie izolacji zamienia karoserię auta w potencjał fazowy. W skrajnym wypadku kończy się to porażeniem przy dotykaniu klamek, a ubezpieczyciel odmawia wypłaty, bo instalacja nie spełnia podstawowych wymagań ochrony przeciwporażeniowej wg PN-HD 60364.

W podrozdzielnicy garażowej montujesz wyłącznik różnicowoprądowy (RCD) 30 mA jako zabezpieczenie przeciwporażeniowe oraz wyłączniki nadprądowe (MCB) na każdym obwodzie. Dla obwodów oświetleniowych zwykle B10 A, dla gniazd 230 V B16 A, a dla gniazda siłowego C16 A lub C20 A (charakterystyka C toleruje wyższe prądy rozruchowe spawarek i kompresorów). Typ RCD AC wystarczy przy zwykłych odbiorach, ale przy ładowarce EV albo zespole fotowoltaicznym warto dobrać typ A, który wykrywa pulsujące składowe prądu różnicowego.

Stopień ochrony osprzętu w blaszaku to nie przesada. Gdy podrozdzielnica stoi wewnątrz - IP44 wystarczy, ale gdy montujesz ją na zewnątrz lub w nieogrzewanym pomieszczeniu narażonym na kondensację, wybieraj obudowy co najmniej IP65. Rozdzielnica szczelna zamykana na klucz zabezpiecza też przed dziećmi, które potrafią znaleźć drogę nawet do blaszaka.

Schemat blokowy rozdzielni garażowej

Prowadzenie instalacji natynkowo czy podtynkowo w garażu

Ściany blaszaka to blacha trapezowa lub płaska - nie ma w nich bruzd, tynku ani przestrzeni na peszel. W 90% przypadków instalacja w blaszaku będzie natynkowa i nie ma w tym nic złego, o ile prowadzona jest w kanałach kablowych, rurkach instalacyjnych UV-odpornych albo w korytkach metalowych. Pytanie brzmi nie „podtynkowo czy natynkowo", lecz „natynkowo w czym i jak", bo różnica między chaotycznymi przewodami przypiętymi opaskami a porządną trasą w korytku to różnica między pożarem a spokojnym snem.

Podtynkowa instalacja w blaszaku jest technicznie możliwa tylko wtedy, gdy postawisz szkielet z płyt OSB lub GK na profilach CW, a pod nim poprowadzisz peszle. To wariant dla garażu z ociepleniem wełną i wykończeniem ścian - koszt rośnie, ale zyskujesz estetykę i łatwość wbicia gwoździa bez trafienia w przewód. Bez wykończenia ścian sensowniejsza jest natynka, bo każdy peszel w blasze to proszenie się o przecięcie izolacji przy montażu półki.

Rób dokumentację zdjęciową każdej trasy kablowej przed zakryciem. Smartfon w rękę, seria zdjęć z metrem w kadrze, wgrywanie do chmury. Za pięć lat, gdy zechcesz powiesić regał albo dorobić gniazdo, ta jednorazowa akcja zaoszczędzi Ci godzin szukania i dziurawienia ściany na oślep.

Skrzynki przyłączeniowe, rozgałęźne i puszki - wszystkie muszą mieć klasę szczelności dostosowaną do miejsca. Wewnątrz suchego blaszaka wystarczy IP44, ale przy bramie, podłodze i umywalce sięgnij po IP55. Łączenia przewodów wykonuj złączkami WAGO 221 albo zaciskanymi tulejkami - nigdy skręcaniem „na kable" bez izolacji, bo to najczęstsza przyczyna grzania się połączeń w blaszaku, gdzie latem temperatura pod dachem przekracza 50°C.

Oświetlenie garażu - projekt obwodów bez pomyłek

Sufitowy obwód ogólny daje równomierne światło, ale w blaszaku o wymiarach 3×6 m jeden żyrandol po środku to za mało - przy bramie zostanie półmrok. Rozdziel więc na minimum dwa punkty na środku długości i dodaj jeden przy ścianie tylnej. Sterowanie trzema wyłącznikami schodowymi (lub instalacja zdalna smart) pozwala zapalić światło od wejścia, od bramy i od stanowiska - nie musisz już przechodzić przez ciemność.

Obwód boczny roboczy warto zbudować z dwóch naświetlaczy LED 30-50 W skierowanych ukośnie na ściany boczne - światło odbija się i doświetla przód auta bez rażenia w oczy. Alternatywą są listwy LED w profilu aluminiowym pod półką: dają światło kierunkowe tam, gdzie trzymasz narzędzia, a przy okazji oświetlają podłogę przy stanowisku. Pamiętaj tylko o oddzielnym wyłączniku i zabezpieczeniu nadprądowym, bo zwarcie w listwie nie powinno wygaszać całego garażu.

Obwód stanowiskowy nad stołem warsztatowym to lampka z regulowanym ramieniem lub oprawa liniowa 120 cm z driverem stałoprądowym - wybór zależy od tego, czy przy stole czytasz schematy, czy szlifujesz metal. Temperatura barwowa 4000-5000 K jest optymalna, bo poniżej 3500 K kolory przewodów i oznaczenia bezpieczników zaczynają się zlewać.

W polskich normach oświetleniowych PN-EN 12464-1 dla warsztatów precyzyjnych mowa o 500 lx na płaszczyźnie roboczej. Dla garażu hobbystycznego 200-300 lx wystarcza, ale w strefie stanowiskowej warto zmierzyć luksomierzem, czy masz te wartości - jeśli nie, jeden dodatkowy punkt świetlny kosztuje grosze, a oszczędza wzrok.

Obwód zewnętrzny obejmuje lampę nad bramą (czujnik zmierzchu lub ruchu), lampę nad drzwiami wejściowymi i opcjonalnie oprawę na podjazd. Zasada jest prosta: lampa nad bramą zapala się wieczorem automatycznie, oświetlenie podjazdu włączasz ręcznie z wnętrza garażu lub czujnikiem PIR. Całość zabezpieczasz wyłącznikiem nadprądowym B10 A i prowadzisz przewodem YDYp 3×1,5 mm² w rurce UV.

Gniazda siłowe, EV i obwody z myślą o przyszłości

Gniazdo siłowe 400 V (pięciopinowe 16 A lub 32 A) montujesz przy ścianie bocznej, najlepiej w pobliżu stanowiska spawalniczego. Spawarka inwertorowa 200 A na jednej fazie pracuje, ale odbiornik trójfazowy typu kompresor śrubowy 5 kW potrzebuje pełnego trójfazowego zasilania, inaczej silnik się dławi i przegrzewa. Zabezpieczenie C20 A, przewód YDYp 5×4 mm², wyłącznik awaryjny przy gnieździe - tyle w zupełności wystarczy do użytku domowego.

Ładowarka samochodu elektrycznego to osobny rozdział, bo wymaga najczęściej projektu i zgłoszenia do zakładu energetycznego. Wallbox 11 kW pobiera 16 A na fazę - przy domowej rozdzielni jednofazowej nie ruszy prawidłowo, a przy trójfazowej potrzebuje dedykowanego obwodu i często zgody operatora sieci dystrybucyjnej. Prowizja na przyszłość: zostaw w podrozdzielnicy miejsce na MCB C20 A i poprowadź pusty peszel od garażu do miejsca postojowego - potem dociągniesz tylko przewód.

Rezerwa w rozdzielnicy to element, o którym nikt nie myśli, a potem wszyscy żałują. Zostaw przynajmniej dwa-trzy puste miejsca na wyłączniki nadprądowe i przygotuj trasy kablowe do miejsc, w których możesz potrzebować prądu. Podgrzewanie podjazdu (maty grzewcze 200-400 W/m²), wentylacja wymuszona latem, podgrzewacz wody do umywalki, rolety zewnętrzne - to wszystko obwody, które łatwiej zaplanować na etapie budowy niż kuć blachę po fakcie.

Checklisty, FAQ i kiedy oddać sprawę elektrykowi

Przed rozmową z elektrykiem przygotuj:

• Listę odbiorników z mocą znamionową i rozruchową.
• Szkic garażu z wymiarami, zaznaczonymi punktami gniazd i światła.
• Informację, czy planujesz spawarkę, kompresor, ładowarkę EV.
• Dane przyłącza domowego - jednofazowe czy trójfazowe, moc umowna.
• Decyzję o natynkowym lub podtynkowym prowadzeniu instalacji.

Po odbiorze instalacji sprawdź:

• Pomiar impedancji pętli zwarcia i rezystancji uziemienia (protokół).
• Test RCD przyciskiem TEST na każdym wyłączniku.
• Sprawdzenie szczelności osprzętu w strefach mokrych.
• Dokumentację fotograficzną tras kablowych.
• Schemat rozdzielni z opisem obwodów naklejony na wewnętrznej stronie drzwiczek.

Tego nie rób sam - praca przy instalacji pod napięciem i montaż rozdzielnicy wymaga kwalifikacji SEP (grupa 1, eksploatacja i/lub dozór). Brak uprawnień oznacza brak odszkodowania z ubezpieczenia w razie pożaru oraz odpowiedzialność karną w przypadku narażenia życia osób postronnych. Poradnik internetowy nie zastępuje projektu ani nadzoru wykwalifikowanego elektryka - traktuj go jako spis pytań, które warto zadać fachowcowi.

Najczęstsze pytania

Czy instalacja elektryczna w garażu blaszanym wymaga projektu?
Przy mocy do 5 kW i zasilaniu z domowej rozdzielni formalnie wystarczy zgłoszenie robót remontowych. Przy spawarce trójfazowej, ładowarce EV lub mocy powyżej 5 kW operator sieci może wymagać projektu. Zasada jest prosta: im większa moc i ingerencja w przyłącze, tym więcej formalności.

Ile kosztuje kompletna instalacja w blaszaku 18-20 m²?
W 2024 r. orientacyjny koszt materiałów i robocizny dla wariantu optimum (4 obwody oświetlenia, 6-8 gniazdek 230 V, jedno gniazdo siłowe, podrozdzielnica z RCD) to około 6-10 tys. zł. Cena rośnie przy zasilaniu trójfazowym i dodatkowych obwodach, ale podane widełki pozwalają zaplanować budżet rozmowy z wykonawcą.

Czy w blaszaku potrzebne jest uziemienie?
Tak - blaszak to konstrukcja stalowa, bez uziemienia każde przebicie zrobi z niego potencjał fazowy. Najprościej wykonać uziom szpilkowy przy pomieszczeniu i połączyć go z bednarką ocynkowaną 25×4 mm lub linką miedzianą 16 mm². Rezystancja uziemienia poniżej 10 Ω wystarczy w instalacji TN-S, co potwierdza pomiar po wykonaniu.

Jaki przewód do oświetlenia, a jaki do gniazdek?
Oświetlenie - YDYp 3×1,5 mm², zabezpieczenie B10 A. Gniazda 230 V - YDYp 3×2,5 mm², zabezpieczenie B16 A. Gniazdo siłowe - YDYp 5×4 mm² (lub 5×6 mm² przy 32 A), zabezpieczenie C20 A. To informacja poglądowa - dobór zależy od długości trasy i obciążenia, co weryfikuje projektant lub uprawniony elektryk.

Czy mogę poprowadzić kabel bez rurki?
Nie. Przewody natynkowe bez osłony mechanicznej są narażone na przetarcia, uszkodzenia przez gryzonie i przypadkowe wiercenie. Korytko, rurka UV lub listwa to nie ozdoba - to wymóg normy i warunek ubezpieczenia.

Checklist do wydruku - „Co ustalić z elektrykiem"

• Moc przyłączeniowa - jednofazowe czy trójfazowe?
• Długość trasy kabla ziemnego i sposób ułożenia w gruncie.
• Typ rozdzielnicy garażowej i liczba modułów rezerwowych.
• RCD - typ AC czy A, prąd różnicowy 30 mA.
• Obwody oświetlenia - ile niezależnych?
• Gniazda 230 V - ile sztuk i w których strefach IP55?
• Gniazdo siłowe 400 V - czy w planie?
• Trasy kablowe - kanał PVC, rurka UV, korytko metalowe?
• Strefy wilgotne - umywalka, podłoga, brama.
• Dokumentacja - szkic, schemat rozdzielni, zdjęcia tras.
• Pomiary odbiorcze - kto je wykonuje i gdzie protokół.

Źródła i podstawy prawne

• Rozporządzenie Ministra Infrastruktury z 12 kwietnia 2002 r. w sprawie warunków technicznych, jakim powinny odpowiadać budynki i ich usytuowanie (Dz.U. 2002 nr 75, poz. 690 z późn. zm.) - §102 ust. 3 zwalniający budynki garażowe z obowiązku projektu budowlanego.
• PN-HD 60364 - seria norm dotyczących instalacji elektrycznych niskiego napięcia, w tym ochrona przeciwporażeniowa i dobór przewodów.
• PN-EN 12464-1 - norma oświetleniowa dla miejsc pracy wewnątrz budynków.
• PN-EN 60898-1 - wymagania dla wyłączników nadprądowych do instalacji domowych.
• PN-EN 61008-1 - wymagania dla wyłączników różnicowoprądowych bez wbudowanego zabezpieczenia nadprądowego.
• Taryfy i warunki przyłączenia operatorów sieci dystrybucyjnych (Tauron Dystrybucja, PGE Dystrybucja, Enea Operator, Energa Operator) - regulują kwestie zgłoszenia ładowarek EV i rozbudowy przyłącza.
• Warunki techniczne wykonania i odbioru instalacji elektrycznych - wydanie SEP, jako punkt odniesienia dla praktyki wykonawczej.
