Instalacja elektryczna na ścianie: Krok po kroku 2025

Czy zastanawialiście się kiedyś, co tak naprawdę kryje się za codzienną wygodą dostępu do prądu? Niewidzialna siła, która zasila nasze domy i miejsca pracy, to owoc skomplikowanego, a zarazem fascynującego procesu. Mowa o instalacji elektrycznej na ścianie, fundamentem każdego nowoczesnego budynku, którego bezawaryjność jest kwestią życia i bezpieczeństwa. Odpowiedzią w skrócie jest więc fakt, że to nic innego jak system przewodów, osprzętu i zabezpieczeń, gwarantujący bezpieczne i efektywne rozprowadzenie energii elektrycznej po obiekcie.

• Narzędzia i materiały do montażu instalacji elektrycznej
• Schematy instalacji natynkowych i podtynkowych
• Bezpieczeństwo i przepisy prawne w instalacjach elektrycznych
• Najczęstsze błędy i ich unikanie podczas montażu
• Q&A - Najczęściej zadawane pytania o instalacje elektryczne

W dzisiejszych czasach, gdzie smart home i coraz większa liczba urządzeń codziennego użytku wymagają stabilnego zasilania, jakość wykonania instalacji staje się nie tylko kwestią funkcjonalności, ale wręcz kluczowym elementem bezpieczeństwa pożarowego i ochrony przed porażeniami. To złożony ekosystem, w którym każdy komponent musi współgrać z pozostałymi, zapewniając harmonię i niezawodność, niczym perfekcyjnie zgrana orkiestra, gdzie każdy instrument ma swoje precyzyjnie określone zadanie.

Powyższe dane to tylko wierzchołek góry lodowej, pokazujący jak precyzyjnie trzeba podchodzić do tematu. Odpowiedni dobór przewodów, zgodny z zapotrzebowaniem na moc dla konkretnych urządzeń, to klucz do uniknięcia przeciążeń i przegrzewania, które w konsekwencji mogą prowadzić do poważnych awarii. Wartości podane w tabeli są jedynie orientacyjne i mogą się różnić w zależności od producenta oraz miejsca zakupu. Przy planowaniu budżetu należy uwzględnić ewentualne wahania cen i doliczyć marżę za usługę monterską, jeśli zdecydujemy się na pomoc specjalisty. Pamiętajmy, że na bezpiecznej i niezawodnej instalacji elektrycznej nie warto oszczędzać.

Co więcej, sama świadomość prawidłowego doboru przewodów to za mało. Cała instalacja elektryczna to symfonia składowych: odpowiednie puszki, gniazda, włączniki, a przede wszystkim system zabezpieczeń – wyłączniki nadprądowe i różnicowoprądowe, które działają jak anioł stróż, czuwając nad bezpieczeństwem domowników. Ich prawidłowe umiejscowienie i konfiguracja to sprawa wagi najwyższej. Niewłaściwie dobrane, mogą zawieść w krytycznym momencie, obnażając wszystkie niedociągnięcia instalacji. Dlatego tak istotne jest podejście kompleksowe, od projektu, przez realizację, aż po finalne testy. Każdy element musi być "jak szwajcarski zegarek" - precyzyjny i niezawodny.

Zobacz także: Protokół przeglądu instalacji elektrycznej – wzór do pobrania

Narzędzia i materiały do montażu instalacji elektrycznej

Wkraczając w świat instalacji elektrycznej, stajemy przed dylematem: jak skompletować idealny warsztat? Nie wystarczy jeden wkrętak, choć to może wydawać się na pierwszy rzut oka wystarczające. Prawda jest taka, że to precyzyjna i bezpieczna gra, wymagająca armii specyficznych narzędzi i materiałów. Mówiąc o przewodach, nie zapominajmy o typach YDY, YDYp, które są sercem każdego obwodu, czy też o przewodach typu DY przeznaczonych do montażu w rurkach osłonowych. Ich przekrój to prawdziwa kwestia wagi – 1,5 mm² na oświetlenie to standard, natomiast 2,5 mm² na gniazda ogólne, czy 4 mm² na te z większym apetytem na moc, jak płyta indukcyjna, to absolutna podstawa. Dobieramy je jak krawiec na miarę, biorąc pod uwagę planowane obciążenie. Jakby nie było, nie chcemy przecież, żeby całe okablowanie zaczęło się gotować niczym zupa, bo przez nasze niedopatrzenie zabrakło odpowiedniego przekroju.

Nie możemy pominąć puszek instalacyjnych – okrągłych, kwadratowych, głębokich, płytkich. To one są gniazdem dla włączników i gniazd. Każda ma swoje przeznaczenie i swój rozmiar, jakby była skrojona pod konkretny model włącznika, czy to pojedynczy, podwójny, schodowy czy krzyżowy. Wspomnieć należy o zabezpieczeniach – wyłącznikach nadprądowych, czyli potocznie „bezpiecznikach”, które niczym strażnicy reagują na przeciążenie, i wyłącznikach różnicowoprądowych (RCD), aniołach stróżach chroniących przed porażeniem prądem. Ich obecność jest niczym polisa ubezpieczeniowa, tylko że działa zanim dojdzie do nieszczęścia.

Aby estetycznie prowadzić przewody, szczególnie gdy mamy do czynienia z instalacją elektryczną na ścianie w wersji natynkowej, niezbędne są listwy i korytka elektroinstalacyjne. Są one niczym kamuflaż dla okablowania, sprawiając, że chaotyczna pajęczyna staje się zorganizowaną i estetyczną siecią. Gdy chodzi o narzędzia, ich lista jest imponująca. Mamy szczypce tnące do precyzyjnego przecinania, ściągacze izolacji, które pozbawiają przewody ich ochronnego "płaszcza", wkrętaki (zarówno płaskie, jak i krzyżakowe) do solidnych połączeń, oraz próbnik napięcia i miernik uniwersalny – oczy i uszy elektryka, które sprawdzają, czy prąd płynie tam, gdzie powinien, i czy obwody są ciągłe. W pracy ze szczyptą humoru, można powiedzieć, że są to takie elektroniczne detektywy.

Zobacz także: Jak Zostać Projektantem Instalacji Elektrycznych?

Gdy projektujemy instalację elektryczną podtynkowo, musimy uzbroić się w ciężki sprzęt. Bruzdownica, młotowiertarka z wiertłami do kucia w betonie, to nasi niezawodni sojusznicy w walce ze ścianami. Nie zapominajmy też o narzędziach do cięcia i montażu rurek ochronnych, które mają za zadanie chronić nasze przewody przed uszkodzeniami mechanicznymi. Oprócz tego, na liście niezbędników znajdują się taśma izolacyjna, zaciski i złączki kablowe – małe, niepozorne, ale bez nich ani rusz. One to odpowiadają za prawidłowe i bezpieczne połączenia przewodów, decydując o jakości całej instalacji. W skrócie, to nic innego jak klej, który trzyma wszystko w kupie.

Koszt narzędzi i materiałów, w zależności od jakości i zakresu planowanych prac, może wahać się od kilkuset do kilku tysięcy złotych. Przykładowo, zestaw podstawowych narzędzi to wydatek rzędu 200-500 zł, podczas gdy bruzdownica czy miernik uniwersalny to inwestycja w granicach 500-2000 zł. Przewody, puszki i osprzęt to już koszty indywidualne, zależne od metrażu i złożoności projektu. Średnio, na instalację elektryczną w standardowym mieszkaniu 60 m², musimy przeznaczyć około 5000-10000 zł na same materiały, nie licząc robocizny.

Pamiętajmy, że inwestycja w narzędzia i materiały wysokiej jakości zwraca się z nawiązką – nie tylko w kontekście bezpieczeństwa, ale także trwałości i niezawodności. Nie ma nic gorszego, niż niedokończona lub wadliwa instalacja elektryczna. Certyfikowane materiały i solidne narzędzia są gwarancją, że wykonana praca będzie służyła przez lata bez niespodzianek. Pamiętajmy, że prąd jest bezlitosny – nie wybacza błędów.

Schematy instalacji natynkowych i podtynkowych

Czy zastanawialiście się kiedyś, jak to się dzieje, że prąd dociera do każdego gniazdka w Waszym domu? Odpowiedź tkwi w misternie przygotowanych schematach instalacji elektrycznych. To one są mapą drogowej dla elektryka, drogowskazem, który pozwala na precyzyjne rozmieszczenie każdego punktu elektrycznego, wyznaczenie trasy przewodów i logiczne połączenie wszystkich obwodów. Bez solidnego schematu, działanie w branży elektrycznej przypominałoby spacer w mgle bez latarki – nie tylko bezcelowe, ale i bardzo niebezpieczne.

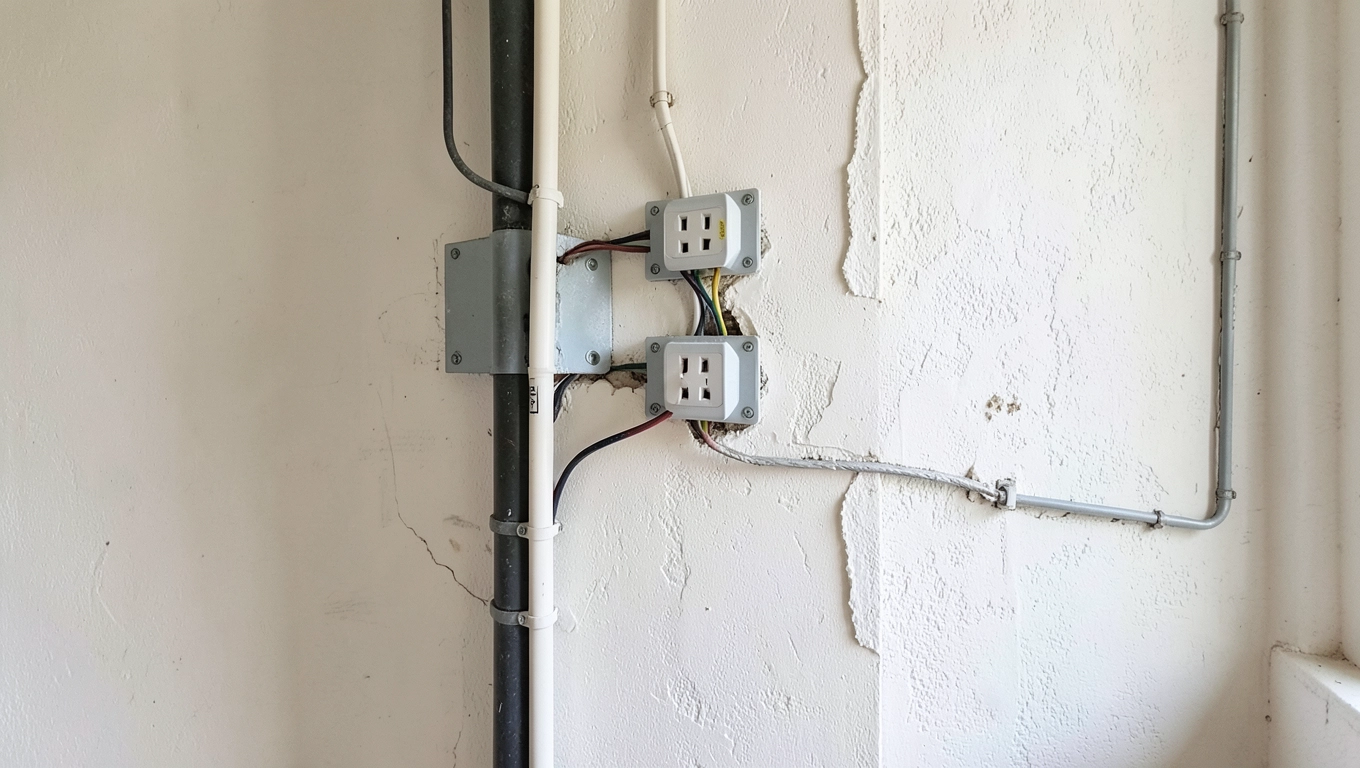

Wyróżniamy dwa główne typy schematów, które decydują o estetyce i funkcjonalności całej instalacji elektrycznej: schematy natynkowe i podtynkowe. Te pierwsze, natynkowe, to nic innego jak transparentna prezentacja trasy przewodów, które biegną po powierzchni ścian, często ukryte w korytkach lub specjalnych rurkach. Ich charakterystyczny wygląd sprawia, że są idealnym rozwiązaniem do obiektów przemysłowych, piwnic, garaży, a także coraz częściej do wnętrz o industrialnym sznycie. Ich widoczność to swego rodzaju manifest – „tak, tu biegnie prąd, i jest to celowy wybór designu!”.

Z kolei schematy podtynkowe to wizualizacja ukrytej magii. Tu przewody giną w ścianach, pod warstwą tynku, pozostawiając gładką i estetyczną powierzchnię. To dominujące rozwiązanie w budynkach mieszkalnych i obiektach użyteczności publicznej, gdzie dbałość o estetykę i minimalistyczny design jest priorytetem. Gdy myślimy o nowoczesnych domach, automatycznie wyobrażamy sobie instalacje elektryczne, w których każdy przewód jest niewidzialny.

Niezależnie od wybranego typu, precyzja oznaczeń na schemacie to fundament. Każdy symbol ma swoje znaczenie, niczym litery w alfabecie. Musimy dokładnie wskazać miejsca gniazd (jednofazowych, trójfazowych, a nawet tych dedykowanych dla konkretnych urządzeń), włączników (pojedynczych, schodowych, krzyżowych – o, ten schodowy to dopiero potrafi namieszać niedoświadczonemu!), punktów oświetleniowych, tablic rozdzielczych i wszelkich innych urządzeń, które mają zostać zasilone prądem. Pamiętajmy, że dobrze przygotowany schemat to nie tylko projekt „na dziś”, ale także swego rodzaju historyczna dokumentacja dla przyszłych pokoleń elektryków. Jeśli zajdzie potrzeba naprawy lub modyfikacji instalacji elektrycznej, to schemat będzie niczym mapa skarbów.

Istotnym elementem schematu jest również jasne wskazanie miejsca zabezpieczeń – wspomnianych już wyłączników nadprądowych i różnicowoprądowych, które chronią życie i mienie, a także precyzyjne oznaczenie punktów uziemienia. Dobrze rozrysowany schemat to nie tylko przepis na prawidłowy montaż. To także kompas dla przyszłych prac konserwacyjnych, ewentualnej rozbudowy instalacji elektrycznej czy, co najważniejsze, szybkiego lokalizowania usterek. Przykładowo, brak napięcia w jednym gniazdku w salonie nie będzie już problemem, jeśli w schemacie mamy jasno oznaczone, który obwód zasila daną sekcję.

Praktyczne zastosowanie schematów to przede wszystkim redukcja ryzyka błędów. Zamiast improwizacji na placu budowy, mamy precyzyjny plan działania. Pozwala to na oszczędność czasu i materiałów, a przede wszystkim zapewnia, że cała instalacja elektryczna będzie działała bezpiecznie i sprawnie przez długie lata. Wyobraźcie sobie remont, gdzie zamiast bezradnie stukać w ściany, by odnaleźć kabel, po prostu spoglądamy na schemat. To komfort i oszczędność nerwów, za którą warto zapłacić już na etapie projektu.

Czas potrzebny na sporządzenie profesjonalnego schematu instalacji elektrycznej w standardowym mieszkaniu 60m² to około 4-8 godzin pracy uprawnionego elektryka. Koszt takiej usługi waha się od 300 do 1000 zł, w zależności od stopnia złożoności i renomy specjalisty. Pamiętajmy, że to inwestycja, która zapobiega znacznie droższym błędom i problemom w przyszłości. Dobrze zaprojektowana instalacja elektryczna to fundament bezpiecznego i funkcjonalnego domu.

Bezpieczeństwo i przepisy prawne w instalacjach elektrycznych

Kiedy mówimy o instalacji elektrycznej, automatycznie na usta ciśnie się jedno słowo: bezpieczeństwo. To absolutny priorytet, bezkompromisowa zasada, której nie wolno naginać ani o jotę. Prąd, choć niezastąpiony w codziennym życiu, potrafi być bezlitosnym przeciwnikiem, jeśli nie podejdzie się do niego z należytym szacunkiem i przestrzeganiem ściśle określonych reguł. A te reguły są ujęte w przepisach prawnych i normach, które są niczym Dekalog dla każdego elektryka.

Zaczynając od podstaw, wszelkie prace związane z instalacją elektryczną na ścianie, ale i w całym budynku, muszą być zgodne z Polskimi Normami (PN), które szczegółowo opisują parametry i metody wykonania. Do tego dochodzą Rozporządzenia Ministra Infrastruktury dotyczące warunków technicznych, jakim powinny odpowiadać budynki i ich usytuowanie, oraz oczywiście ustawa Prawo budowlane. To swego rodzaju święta księga, w której znajdziemy wszystko, od wytycznych dotyczących doboru materiałów i przekrojów przewodów, po metody ochrony przed porażeniem prądem.

Warto zwrócić szczególną uwagę na wyłączniki różnicowoprądowe (RCD). Ich stosowanie to obowiązek i niczym poduszkowiec bezpieczeństwa w samochodzie, mają za zadanie chronić nas przed porażeniem prądem. Pamiętajmy też o uziemieniu, które pełni funkcję swoistego "odgromnika" dla całej instalacji, odprowadzając nadmierny prąd do ziemi. A co z samym procesem pracy? Tu też jest twarda zasada – zawsze, ale to zawsze, wyłączaj zasilanie przed przystąpieniem do jakichkolwiek działań. I nie zapominaj o narzędziach z odpowiednią izolacją. Brak tych prostych środków bezpieczeństwa to proszenie się o kłopoty.

Po zakończeniu montażu, zanim uruchomimy system na dobre, konieczne są pomiary elektryczne. To niczym egzamin końcowy dla instalacji elektrycznej, potwierdzający jej sprawność i bezpieczeństwo. Należą do nich pomiary impedancji pętli zwarcia, rezystancji izolacji, czy skuteczności ochrony przeciwporażeniowej. Te badania nie są fanaberią, ale absolutnym wymogiem prawnym, które powinien wykonać tylko i wyłącznie uprawniony elektryk. To jego certyfikat jest gwarancją, że wszystko działa, jak należy, i że można spać spokojnie.

Przedsiębiorcy i osoby prywatne często ignorują te przepisy, próbując zaoszczędzić kilka złotych. Jednak koszty, które ponoszą później – związane z naprawą, karami finansowymi, a w najgorszym przypadku z zagrożeniem życia lub zdrowia – są niewspółmiernie wyższe. Niezastosowanie się do norm i przepisów nie tylko stwarza realne ryzyko pożarowe i zagrożenie porażenia, ale może również prowadzić do poważnych konsekwencji prawnych, od grzywien po zarzuty z tytułu zaniedbania. Historia zna wiele przykładów, gdzie brak wiedzy lub lekceważenie przepisów zakończyło się tragicznie.

Podsumowując, każda praca związana z instalacją elektryczną to domena specjalistów. Osoby wykonujące takie prace muszą posiadać odpowiednie kwalifikacje i uprawnienia SEP (Stowarzyszenie Elektryków Polskich), które potwierdzają ich wiedzę i umiejętności. Nie jest to pole do improwizacji ani eksperymentowania dla majsterkowiczów. Tu nie ma miejsca na "jakoś to będzie". Jest za to miejsce na precyzję, wiedzę i szacunek dla niewidzialnej, lecz potężnej siły, jaką jest prąd. A przede wszystkim, to gwarancja bezpieczeństwa dla wszystkich użytkowników. Inwestycja w profesjonalnego elektryka to inwestycja w spokój ducha i bezpieczeństwo na lata.

Najczęstsze błędy i ich unikanie podczas montażu

W dziedzinie instalacji elektrycznej, gdzie prąd nie wybacza błędów, unikanie pomyłek to sztuka. Mówi się, że na błędach człowiek się uczy, ale w przypadku elektryki, te lekcje mogą być niezwykle kosztowne, a nawet tragiczne. Dlatego kluczem do bezpieczeństwa i niezawodności jest świadomość najczęstszych potknięć i ich skuteczne zapobieganie. Ktoś powiedział, że “kabel się sam nie usmaży” – otóż to. Każda wpadka, każda niedbałość ma swoje źródło w ludzkim działaniu lub jego braku.

Jednym z klasycznych przykładów, niczym refren w popularnej piosence, jest niewłaściwy dobór przekroju przewodów do planowanego obciążenia. Wyobraź sobie, że masz dżdżownicę, a próbujesz nią udźwignąć słonia – taka jest skala problemu, gdy używasz zbyt cienkich przewodów. Efekt? Przegrzewanie się kabli, spadki napięcia, a w najgorszym przypadku, jak wspomnieliśmy, realne ryzyko pożaru. To niczym waga elektroniczna, która pokaże przeciążenie, zanim faktycznie dojdzie do zniszczenia, ale w tym przypadku jest znacznie gorzej. Pamiętajmy: instalacja elektryczna na ścianie nie jest miejscem na oszczędności.

Kolejny grzech główny to nieprawidłowe połączenie przewodów. Zaciski niedokręcone, kable „na luźno” – to wszystko sprzyja iskrzeniu, zwiększa opór i prowadzi do zwarć. Mamy tu do czynienia z efektem domina: jedna mała, z pozoru nieistotna niedokładność, pociąga za sobą lawinę niebezpiecznych konsekwencji. W kontekście instalacji elektrycznej, dokładność to drugie imię. Wyobraź sobie precyzyjnego zegarmistrza, który nie pozwoli sobie na milimetrową pomyłkę – taki powinien być standard w elektryce.

Brak lub niewłaściwe uziemienie to już kuriozum, które stwarza realne ryzyko porażenia prądem. To jakby jechać samochodem bez pasów bezpieczeństwa – w razie zderzenia jesteś bezbronny. Uziemienie to fundament bezpiecznej instalacji, to ono ratuje życie w przypadku przebicia izolacji. Równie często zdarza się zapominać o prawidłowym zabezpieczeniu obwodów odpowiednimi wyłącznikami nadprądowymi i różnicowoprądowymi. To jak zapominanie o tym, że samochód ma hamulce! Zabezpieczenia mają kluczowe znaczenie, a ich niedostosowanie do parametrów obwodów może okazać się katastrofalne.

Nieodpowiednie planowanie instalacji elektrycznej, które skutkuje zbyt małą liczbą gniazd czy włączników, to kolejny błąd z gatunku tych „szkoda, że nikt mi nie powiedział wcześniej”. Kończy się to zazwyczaj festiwalem przedłużaczy i rozgałęźników, co drastycznie obniża bezpieczeństwo. Tego typu prowizorki to proszenie się o kłopoty. Lepiej zaplanować wszystko na etapie projektu, niż później improwizować. Jeśli masz plan, szansa na powodzenie jest znacznie większa.

Jak unikać tych błędów? To proste: staranne planowanie zgodne z normami i przepisami to fundament. Korzystanie z certyfikowanych materiałów to gwarancja jakości. Precyzyjne i solidne wykonywanie wszystkich połączeń to absolutna konieczność. Ale co najważniejsze – nie udawajmy, że jesteśmy ekspertami, jeśli nie posiadamy odpowiednich uprawnień. Zlecajmy prace wykwalifikowanemu elektrykowi, a po ich zakończeniu zlećmy mu również przeprowadzenie regularnych kontroli i pomiarów. To pozwoli na wczesne wykrycie i skorygowanie ewentualnych niedociągnięć, zanim staną się zagrożeniem. Pamiętajmy, że prąd jest potężnym narzędziem, ale wymaga szacunku i profesjonalnego podejścia. Jak mawiają, lepiej dmuchać na zimne, niż się oparzyć!

Q&A - Najczęściej zadawane pytania o instalacje elektryczne

P: Czym różni się instalacja natynkowa od podtynkowej?

O: Instalacja natynkowa charakteryzuje się tym, że przewody i osprzęt są widoczne na powierzchni ścian, często prowadzone w korytkach lub rurkach. Z kolei w instalacji podtynkowej przewody są ukryte w ścianach, pod warstwą tynku. Pierwsza opcja jest często stosowana w garażach, piwnicach czy wnętrzach industrialnych, natomiast druga dominuje w nowoczesnych budynkach mieszkalnych i biurowych ze względów estetycznych.

P: Jakie są kluczowe elementy zabezpieczające w instalacji elektrycznej?

O: Najważniejszymi elementami zabezpieczającymi są wyłączniki nadprądowe (tzw. bezpieczniki), które chronią obwody przed przeciążeniami i zwarciami, oraz wyłączniki różnicowoprądowe (RCD), które chronią użytkowników przed porażeniem prądem. Kluczowe jest również prawidłowe uziemienie instalacji, które odprowadza nadmierny prąd do ziemi, zapobiegając niebezpiecznym sytuacjom.

P: Dlaczego warto zlecać montaż instalacji elektrycznej tylko uprawnionym elektrykom?

O: Prace przy instalacji elektrycznej są niezwykle odpowiedzialne i wymagają specjalistycznej wiedzy oraz uprawnień (SEP). Nieprawidłowy montaż lub niewłaściwy dobór materiałów może prowadzić do poważnych konsekwencji, takich jak pożary, porażenia prądem, uszkodzenia sprzętu, a nawet zagrożenie życia. Profesjonalista gwarantuje zgodność z normami i przepisami, co zapewnia bezpieczeństwo i trwałość instalacji.

P: Jakie dokumenty są potrzebne po zakończeniu prac nad instalacją elektryczną?

O: Po zakończeniu montażu instalacji elektrycznej wymagane są protokoły pomiarów elektrycznych (np. pomiar impedancji pętli zwarcia, rezystancji izolacji, skuteczności ochrony przeciwporażeniowej). Pomiary te musi wykonać uprawniony elektryk. Dodatkowo, w zależności od przepisów budowlanych, może być wymagane oświadczenie wykonawcy o zgodności wykonanej instalacji z projektem i normami, niezbędne do odbioru budynku.

P: Czy istnieją przepisy dotyczące odległości gniazdek i włączników od krawędzi ściany lub okien?

O: Tak, przepisy i dobre praktyki elektroinstalacyjne określają zalecane odległości. Zazwyczaj gniazdka montuje się na wysokości około 30 cm nad podłogą, a włączniki światła na wysokości 100-110 cm. W łazienkach i innych pomieszczeniach narażonych na wilgoć, obowiązują strefy bezpieczeństwa, precyzujące minimalne odległości gniazdek i innych urządzeń od źródeł wody. Szczegółowe wytyczne znajdują się w Polskich Normach i Rozporządzeniach.
