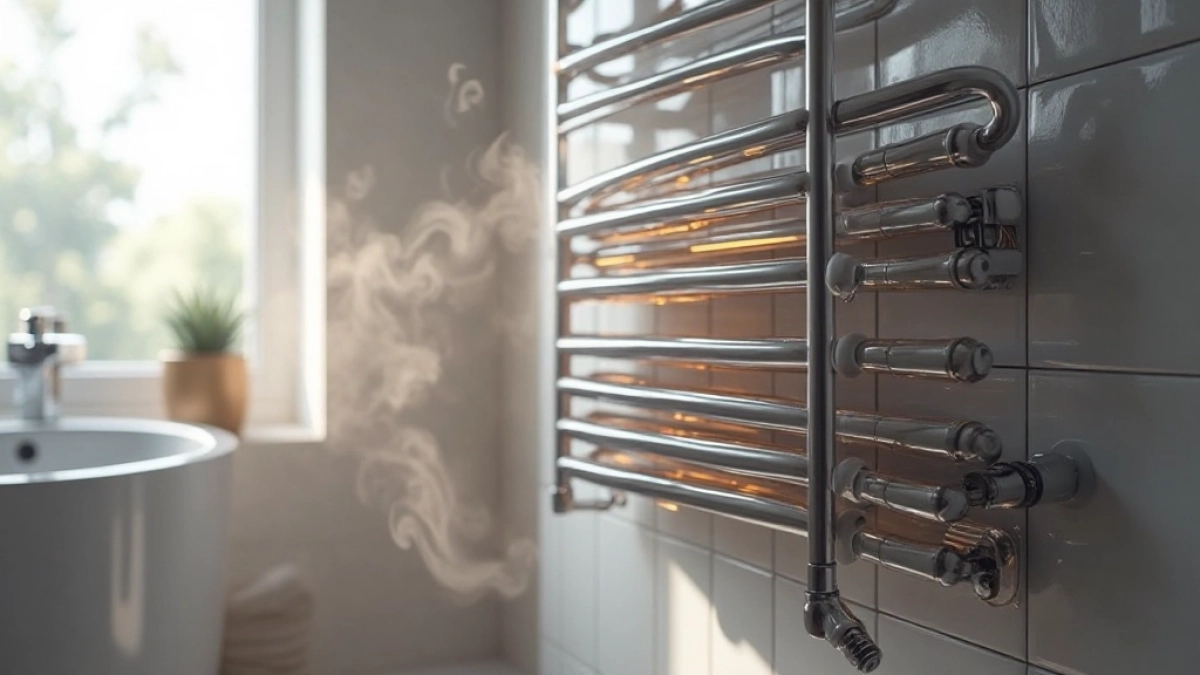

Grzejnik wodnoelektryczny ciepło z wody i prądu w jednym
Masz dosyć wiecznego kompromisu między ciepłą łazienką zimą a suchym ręcznikiem latem? Grzejnik wodnoelektryczny rozwiązuje ten problem raz na zawsze - działa z instalacji centralnego ogrzewania, gdy sezon grzewczy trwa, i przełącza się na wbudowaną grzałkę elektryczną, kiedy kocioł milczy. To rozwiązanie hybrydowe, które łączy zalety obu źródeł ciepła, eliminując ich wady. Poniżej znajdziesz pełny przewodnik po doborze, montażu i eksploatacji tego typu urządzenia.
- Zasada działania grzejnika wodnoelektrycznego
- Materiały i budowa - porównanie techniczne
- Grzejnik wodnoelektryczny do łazienki - moc i dobór
- Strefy bezpieczeństwa i klasa IP w łazience
- Sterowanie, grzałki i tryby pracy
- Montaż, podłączenie i koszty eksploatacji
- Najczęstsze błędy przy wyborze
Zasada działania grzejnika wodnoelektrycznego
Układ podwójny w jednej obudowie. Woda z instalacji centralnego ogrzewania przepływa przez kolektory i oddaje ciepło do otoczenia przez promieniowanie oraz konwekcję - dokładnie tak, jak klasyczny grzejnik. Jednocześnie wewnątrz znajduje się grzałka elektryczna, najczęściej umieszczona w dolnej części, która podgrzewa czynnik roboczy niezależnie od pracy kotła. Dwa obiegi mogą działać naprzemiennie lub równolegle, choć równoległa praca nie ma sensu technicznego, bo sumaryczna moc i tak nie przekroczy mocy słabszego źródła.
Sterowanie odbywa się przez zawór termostatyczny na zasilaniu wodnym oraz termostat lub programator obsługujący grzałkę. Zawór termostatyczny reguluje przepływ wody w zależności od temperatury w pomieszczeniu - przykręca dopływ, gdy robi się wystarczająco ciepło. Grzałka z kolei reaguje na sygnał z własnego czujnika, który mierzy temperaturę czynnika wewnątrz grzejnika lub temperaturę powietrza w łazience.
Przełączenie między źródłami następuje sezonowo. Jesienią i zimą pracuje instalacja c.o., a grzałka pozostaje wyłączona lub pełni funkcję wspomagającą przy dogrzewaniu. Wiosną i latem zawór na zasilaniu wodnym zostaje zamknięty, a ciepło dostarcza wyłącznie grzałka elektryczna. Dzięki temu ręczniki schną również wtedy, gdy kocioł odmawia współpracy, a łazienka zachowuje przyjemną temperaturę przez cały rok.
Kluczowy jest tu zawór odcinający, który fizycznie odcina dopływ wody z instalacji. Bez niego woda krążyłaby przez grzejnik nawet latem, powodując niepotrzebne straty ciepła w piwnicy czy kotłowni. W praktyce stosuje się zawór kulowy na zasilaniu i powrocie, aby w razie potrzeby całkowicie odciąć urządzenie od sieci.
Materiały i budowa - porównanie techniczne
Materiał, z którego wykonano grzejnik, determinuje jego właściwości cieplne, wagę i cenę. Stal to najczęstszy wybór ze względu na niską cenę i przyzwoite parametry. Aluminium nagrzewa się błyskawicznie, ale stygnie równie szybko. Żeliwo akumuluje ciepło przez wiele godzin, waży przy tym niemało. Stal nierdzewna to opcja premium, odporna na korozję nawet w agresywnym środowisku wody.
| Materiał | Czas nagrzewania | Bezwładność cieplna | Waga (drabinka 120×50 cm) | Cena orientacyjna | Odporność na korozję |
|---|---|---|---|---|---|
| Stal | 10-15 min | Średnia | 8-12 kg | 300-700 zł | Średnia (wymaga galwanizacji) |
| Aluminium | 3-5 min | Niska | 4-6 kg | 400-900 zł | Wysoka |
| Żeliwo | 30-45 min | Bardzo wysoka | 25-40 kg | 800-1800 zł | Bardzo wysoka |
| Stal nierdzewna | 12-18 min | Średnia-wysoka | 10-15 kg | 900-2200 zł | Najwyższa |
Żeliwo, choć ciężkie i kosztowne, wyróżnia się jedną cechą, której nie da się podrobić tańszymi materiałami. Po wyłączeniu źródła ciepła oddaje zakumulowaną energię jeszcze przez 2-3 godziny. W łazience oznacza to komfortową temperaturę rano, nawet jeśli grzałka pracowała tylko przez godzinę wieczorem. Przy stalowej drabince czas stygnięcia wynosi 20-40 minut.
Konstrukcja drabinkowa sprawdza się najlepiej w łazienkach. Poziome rurki z pionowymi kolektorami tworzą przestrzeń do suszenia ręczników i przepływu powietrza. Im więcej poprzeczek, tym większa powierzchnia grzewcza i lepszy efekt suszenia, ale też wyższa cena. Rozsądne minimum to 8-12 poprzeczek przy szerokości 50 cm.
Uwaga. Grzejnik wodnoelektryczny nie sprawdzi się w mieszkaniu bez instalacji centralnego ogrzewania. W budynkach ogrzewanych wyłącznie prądem lub gazowo bez obiegu wodnego potrzebny będzie klasyczny grzejnik elektryczny z czynnikiem grzewczym lub drabinkowy model z grzałką bez przyłącza c.o.
Grzejnik wodnoelektryczny do łazienki - moc i dobór
Podstawowa reguła mówi o zapotrzebowaniu 80-120 W na metr kwadratowy powierzchni łazienki. Wartość wyższa dotyczy pomieszczeń z oknem, na piętrze nad nieogrzewaną przestrzenią lub z wentylacją mechaniczną wyciągową. Łazienka 5 m² potrzebuje grzejnika o mocy 400-600 W, łazienka 8 m² - 640-960 W. Poniższa tabela ułatwia szybki przelicznik.
| Powierzchnia łazienki | Moc minimalna (80 W/m²) | Moc zalecana (100 W/m²) | Moc przy słabej izolacji (120 W/m²) |
|---|---|---|---|
| 3 m² | 240 W | 300 W | 360 W |
| 5 m² | 400 W | 500 W | 600 W |
| 8 m² | 640 W | 800 W | 960 W |
| 10 m² | 800 W | 1000 W | 1200 W |
| 12 m² | 960 W | 1200 W | 1440 W |
| 15 m² | 1200 W | 1500 W | 1800 W |
Okno w łazience, nawet niewielkie, podnosi zapotrzebowanie o 10-15%. W piętrze nad garażem lub klatką schodową bez ogrzewania strata ciepła przez strop sięga 20%. Wentylator wyciągowy o wydajności 100 m³/h wywiewa z pomieszczenia tyle ciepłego powietrza, że potrzebna będzie górna granica widełek. Każdy z tych czynników działa kumulatywnie - w ekstremalnym przypadku suma korekt może podwoić moc bazową.
Moc grzałki elektrycznej powinna pokrywać około 60-80% zapotrzebowania na ciepło. Gdy kocioł grzeje wodę do 60°C, grzejnik oddaje pełną moc znamionową. Gdy kocioł pracuje w trybie obniżonym (40-50°C), wydajność spada o 30-40%. Grzałka kompensuje tę różnicę, więc jej moc nie musi równać się mocy nominalnej całego urządzenia.
Łazienka 5 m²
Powierzchnia typowa dla mieszkania w bloku. Okno niewielkie lub brak, piętro środkowe, wentylacja grawitacyjna. Zapotrzebowanie 500 W wystarczy w zupełności. Grzejnik 600 W z grzałką 400 W zapewni komfort o każdej porze roku.
Łazienka 8 m²
Wymaga mocy 800 W przy standardowej izolacji. Wybieraj model 900-1000 W z grzałką 600 W. Gdy łazienka sąsiaduje z pokojem o temperaturze 20°C, wystarczy dolna granica. Gdy ściana zewnętrzna, lepiej celować w górną.
Strefy bezpieczeństwa i klasa IP w łazience
Woda i prąd elektryczny nie wybaczają błędów. Norma PN-HD 60364-7-701 dzieli łazienkę na cztery strefy, w których obowiązują różne wymagania dotyczące stopnia ochrony obudowy (IP) oraz dopuszczalnego napięcia. Strefa 0 to wnętrze wanny lub brodzika, strefa 1 to przestrzeń nad nimi do wysokości 2,25 m, strefa 2 to obszar w odległości do 60 cm od krawędzi wanny, a strefa 3 to dalsze 2,4 m.
Grzejnik wodnoelektryczny z grzałką montuje się zazwyczaj w strefie 2 lub 3. W strefie 2 wymagana jest klasa ochrony IP44 (ochrona przed bryzgami wody z dowolnego kierunku), a w strefie 3 wystarczy IP21. Nowoczesne grzałki renomowanych producentów mają fabrycznie IP64 lub IP65, co pozwala na montaż nawet w strefie 1, choć instalacja grzejnika bezpośrednio nad wanną pozostaje ryzykowna i rzadko praktykowana.
| Strefa | Opis | Wymagane IP dla urządzeń | Dopuszczalne napięcie |
|---|---|---|---|
| 0 | Wnętrze wanny, brodzika | IP67 (napięcie SELV 12 V) | ≤ 12 V SELV |
| 1 | Nad wanną/brodzikiem do 2,25 m wysokości | IP65 | ≤ 25 V SELV |
| 2 | Do 60 cm od krawędzi wanny | IP44 | 230 V z RCD ≤ 30 mA |
| 3 | Do 2,4 m od strefy 2 | IP21 | 230 V z RCD ≤ 30 mA |
Wyłącznik różnicowo-prądowy (RCD) o czułości 30 mA to absolutne minimum w każdej łazience z urządzeniami elektrycznymi. Reaguje na upływ prądu większy niż 30 miliamperów w czasie krótszym niż 30 milisekund, odcinając zasilanie, zanim porażenie stanie się śmiertelne. Bez RCD nawet grzałka z klasą IP65 stanowi zagrożenie, bo uszkodzenie przewodu wewnątrz ściany nie wywoła natychmiastowego wyzwolenia zwykłego bezpiecznika.
Wskazówka praktyczna. Przed zakupem sprawdź, czy grzałka ma deklarację zgodności CE oraz klasę ochrony IP potwierdzoną w karcie katalogowej. Grzałki klasy IP24 nie nadają się do strefy 2. Unikaj urządzeń bez oznaczeń na tabliczce znamionowej.
Sterowanie, grzałki i tryby pracy
Grzałki różnią się mocą, sposobem montażu i funkcjami sterującymi. Najprostsze modele mają wbudowany termostat bimetaliczny i przycisk wł./wył. Bardziej zaawansowane oferują programator tygodniowy, tryb suszenia ręczników (timer 1-4 h), zdalne sterowanie przez Wi-Fi oraz funkcję antifreeze chroniącą przed zamarznięciem czynnika. Moc grzałki waha się od 200 W do 1200 W, przy czym 600 W pokrywa typowe potrzeby łazienki.
Termostat zewnętrzny mierzy temperaturę powietrza w pomieszczeniu, a nie temperaturę samego grzejnika. Dzięki temu reaguje na realne warunki, w jakich przebywa domownik. Termostat wbudowany w grzałkę steruje temperaturą czynnika, co przy konwekcji naturalnej przekłada się na komfort, ale z pewnym opóźnieniem. Najlepsze systemy łączą oba czujniki, optymalizując pracę grzałki pod kątem rzeczywistego zużycia energii.
Tryb suszenia uruchamia grzałkę na określony czas (zwykle 1-4 h) z pełną mocą, niezależnie od ustawionej temperatury. Ręczniki schną wtedy szybko, a łazienka nagrzewa się do 26-28°C. Po upływie czasu urządzenie wraca do normalnego trybu pracy. Funkcja przydaje się również przy suszeniu prania poza sezonem grzewczym, kiedy jedynym źródłem ciepła pozostaje prąd.
Kompatybilność z fotowoltaiką to realna korzyść, o której rzadko się mówi. Gdy instalacja PV produkuje nadwyżki energii w słoneczne dni, grzałka elektryczna w grzejniku wodnoelektrycznym staje się naturalnym magazynem ciepła. Zamiast oddawać prąd do sieci po nieopłacalnej stawce, lepiej zamienić go na ciepło, które przyda się wieczorem przy kąpieli. Standardowa grzałka 600 W pobiera tyle, co kilka żarówek LED, więc nawet niewielka instalacja 3 kWp pokryje zapotrzebowanie łazienki z nawiązką.
Montaż, podłączenie i koszty eksploatacji
Instalacja grzejnika wodnoelektrycznego wymaga więcej uwagi niż montaż zwykłego modelu. Osobny obwód elektryczny z wydzielonym bezpiecznikiem i RCD to podstawa. Przewód trójżyłowy (L, N, PE) o przekroju 1,5 mm² wystarczy dla grzałek do 2000 W. Gniazdo elektryczne lub puszka przyłączeniowa powinna znajdować się poza strefą 0 i 1, czyli minimum 60 cm od krawędzi wanny.
Podłączenie do instalacji wodnej wygląda identycznie jak w klasycznym grzejniku. Dwa zawory odcinające (kulowe) na zasilaniu i powrocie, zawór odpowietrzający na górze kolektora, a w instalacjach z pompą obiegową dodatkowo zawór regulacyjny na powrocie. Odpowietrzenie po napełnieniu to obowiązkowy krok, bo powietrze w grzejniku drabinkowym tworzy korki, które blokują przepływ wody i obniżają wydajność.
Koszt pracy grzałki zależy od taryfy energetycznej. Przy stawce 0,65 zł/kWh (G11, taryfa całodobowa w 2024 r.) grzałka 600 W zużywa w ciągu godziny 0,39 zł. Suszenie ręczników przez 2 h dziennie przez 200 dni w roku (poza sezonem grzewczym) daje łączny koszt 156 zł rocznie. W praktyce zużycie bywa niższe, bo termostat wyłącza grzałkę po osiągnięciu zadanej temperatury.
Sezon grzewczy (5 miesięcy)
Grzałka wyłączona lub pracuje wspomagająco. Koszt energii elektrycznej bliski zeru. Ciepło dostarcza kocioł przez obieg wodny. Łazienka ogrzewana praktycznie za darmo.
Poza sezonem (7 miesięcy)
Grzałka pokrywa 100% zapotrzebowania. Przy 2 h dziennie po 0,39 zł koszt roczny wynosi około 160 zł. Z fotowoltaiką koszt spada do zera w słoneczne dni.
Konserwacja. Odpowietrzanie raz w roku przed sezonem, czyszczenie pyłu z żeber co kilka miesięcy, przegląd stanu przewodu elektrycznego co 2 lata. Grzałka nie wymaga wymiany czynnika, bo w sezonie letnim ta sama woda pozostaje w grzejniku. Wystarczy upewnić się, że instalacja nie jest opróżniana na zimę w domach letniskowych.
Najczęstsze błędy przy wyborze
Za mała moc to grzech pierworodny każdego niedoinformowanego kupującego. Grzejnik 300 W w łazience 8 m² nagrzewa się powoli, termostat ciągle pracuje na maksimum, rachunek rośnie, a komfortu brak. Lepiej kupić urządzenie o jeden rozmiar większe niż za małe.
Zła strefa IP to drugi klasyczny błąd. Grzałka z IP24 zamontowana w strefie 2 łamie przepisy i stanowi zagrożenie. Zawsze sprawdzaj oznaczenie na tabliczce znamionowej oraz lokalizację montażu względem wanny i prysznica.
Brak dedykowanej grzałki od producenta grzejnika to kolejna pułapka. Uniwersalne grzałki pasują do większości modeli, ale różnią się gwintem, długością elementu grzejnego i mocą. Najlepiej kupować grzałkę tego samego producenta, który wykonał grzejnik, albo skonsultować kompatybilność z kartą techniczną.
Mylne przeliczanie BTU na waty myli inwestorów przyzwyczajonych do klimatyzacji. 1 BTU/h to 0,293 W, więc grzejnik 500 W odpowiada mniej więcej 1700 BTU/h. Producenci podają moc w watach, więc skup się na tej jednostce.
Checklista przed zakupem
- Pomiar powierzchni łazienki i obliczenie zapotrzebowania na ciepło
- Sprawdzenie strefy montażu (0, 1, 2, 3) i wymaganej klasy IP
- Dobór mocy grzałki pokrywającej 60-80% zapotrzebowania
- Weryfikacja kompatybilności grzałki z modelem grzejnika
- Planowany obwód elektryczny z RCD i wydzielonym bezpiecznikiem
- Przyłącze wodne z zaworami odcinającymi i odpowietrznikiem
- Estetyka dopasowana do aranżacji (kolor, kształt, wykończenie)
- Gwarancja producenta (minimum 5 lat na grzejnik, 2 lata na grzałkę)
Grzejnik wodnoelektryczny łączy dwa światy. Zimą korzysta z instalacji centralnego ogrzewania, latem suszy ręczniki i dogrzewa łazienkę prądem. Dobrze dobrany model pracuje cicho, nie wznieca kurzu i współpracuje z fotowoltaiką, obniżając koszty eksploatacji do minimum. Przy wyborze kieruj się realnym zapotrzebowaniem na ciepło, klasą IP dopasowaną do strefy montażu oraz mocą grzałki pokrywającą letnie potrzeby. To jedyna hybryda na rynku, która naprawdę łączy wygodę z ekonomią.
Źródła danych i normy: PN-HD 60364-7-701 (instalacje elektryczne w łazienkach), PN-EN 442 (grzejniki i konwektory), Dyrektywa niskonapięciowa LVD 2014/35/UE, dane taryfowe operatorów sieci dystrybucyjnych na rok 2024, katalogi techniczne producentów grzałek (Terma, Heatpol, Instal-Projekt), rozporządzenie Ministra Infrastruktury w sprawie warunków technicznych, jakim powinny odpowiadać budynki i ich usytuowanie (Dz.U. 2019 poz. 1065 z późn. zm.).
