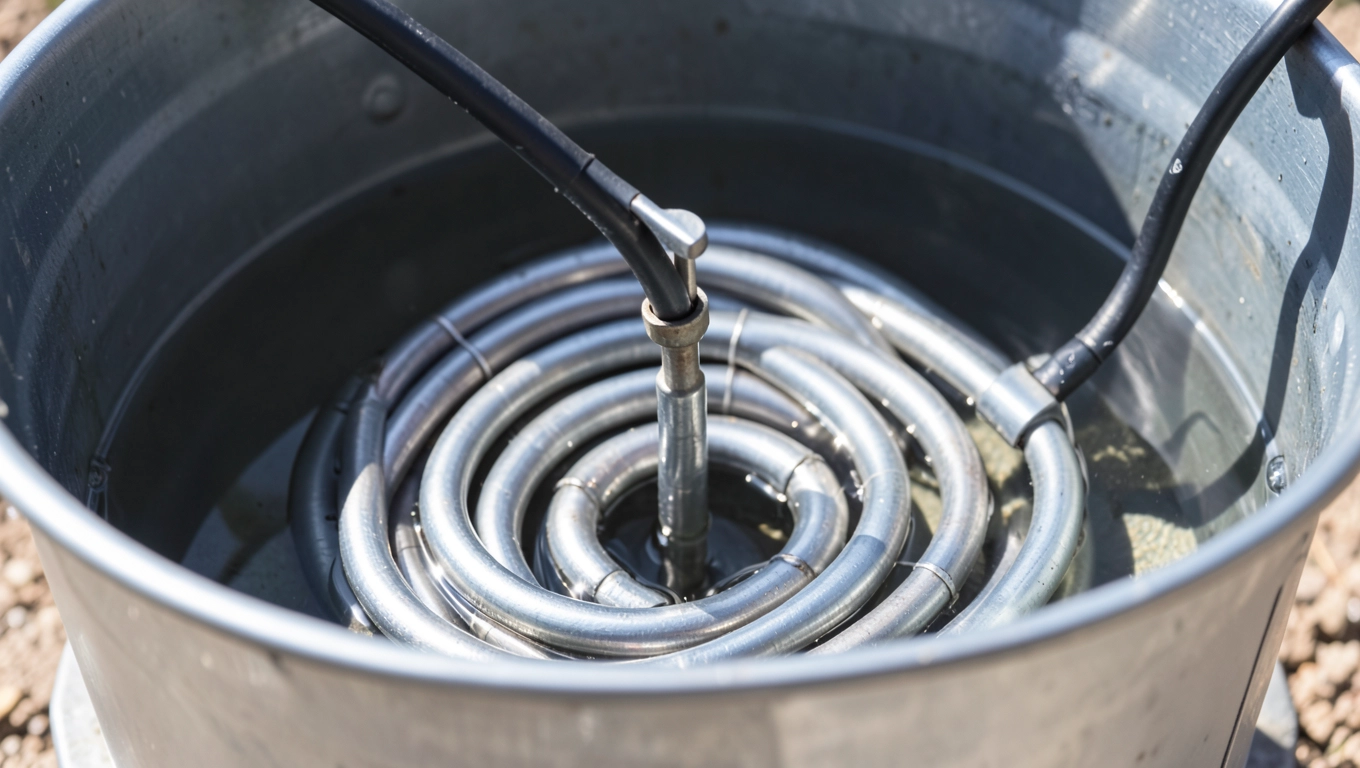

Grzałka bezpośrednio do paneli fotowoltaicznych bez sterownika

Masz panel na dachu i chcesz z niego wprost, bez falownika, grzać wodę w bojlerze. To kusząca wizja: prąd stały z modułu fotowoltaicznego trafia przez złącze MC4 prosto do grzałki, a Ty ograniczasz koszty inwestycji do minimum. Tyle że diabeł tkwi w szczegółach, a te szczegóły potrafią zrobić różnicę między oszczędnością a realnym zagrożeniem. Poniżej znajdziesz kompletny przewodnik: od doboru mocy, przez schemat podłączenia, aż po ryzyko prawne i ubezpieczeniowe, o którym mało kto mówi wprost.

• Jak dobrać moc grzałki do panelu PV bez falownika
• Schemat podłączenia grzałki DC do panela przez MC4 krok po kroku
• Zabezpieczenia i ryzyko prawne przy grzaniu prądem stałym z fotowoltaiki
• Kiedy wybrać grzałkę DC, a kiedy lepiej sprawdzi się alternatywa
• Najczęstsze błędy przy montażu grzałki DC i jak ich uniknąć

Jak dobrać moc grzałki do panelu PV bez falownika

Zasada jest prosta i wynika wprost z fizyki ogniwa. Jeden moduł o mocy nominalnej 400-450 W wytwarza napięcie robocze rzędu 30-40 V, ale gdy obciążysz go rezystancyjnie, napięcie to spadnie o 10-15%. Jeśli podłączysz grzałkę o mocy bliskiej mocy panela, układ będzie pracował na granicy stabilności punktu MPP.

Dlatego optymalny przedział to 200-300 W na jeden panel. Mniejsza moc oznacza wyższe napięcie pracy i stabilniejszą charakterystykę prądowo-napięciową, więc grzałka nie „zdławi” modułu. Przy typowym bojlerze 100 l z izolacją wystarczą dwa-trzy panele połączone równolegle i grzałka 600-900 W.

Materiał grzałki to nie kosmetyka, lecz kwestia żywotności. Stal nierdzewna kwasoodporna (oznaczenie AISI 316L) wytrzyma kontakt z wodą o zmiennej twardości i przypadkowymi jonami miedzi, które mogą pojawić się w instalacji. Miedź w grzałce DC szybko koroduje w obiegu PV, bo jony miedzi osadzają się na powierzchni modułu i tworzą lokalne ogniwa galwaniczne, obniżając sprawność nawet o kilka procent rocznie.

Sprawność konwersji DC→ciepło sięga 70-80% w porównaniu z klasycznym falownikiem (95-98%). Brakuje tu algorytmu MPPT, który w inverterze dynamicznie śledzi maksymalny punkt mocy. Bez niego panel pracuje bliżej napięcia obciążenia niż optimum, więc pewna część energii po prostu zostaje w module jako ciepło odpadowe.

Kiedy takie rozwiązanie ma sens? Przy domkach letniskowych, altanach działkowych, małych warsztatach, wszędzie tam, gdzie nie opłaca się ciągnąć przyłącza energetycznego albo gdzie instalacja PV służy wyłącznie do podgrzewania wody użytkowej. Przy domu całorocznym z 4-osobową rodziną tańsza grzałka DC nie zastąpi pełnego systemu z inwerterem, ale może świetnie współgrać z nim jako „druga warstwa” magazynowania energii.

Schemat podłączenia grzałki DC do panela przez MC4 krok po kroku

Schemat jest zaskakująco krótki: panel → bezpiecznik topikowy → warystor → grzałka → bojler. Brak sterownika, brak falownika, brak akumulatorów. Cała sztuka polega na właściwym zabezpieczeniu obwodu i mechanicznym dopasowaniu przyłączy.

Krok pierwszy to wybór lokalizacji grzałki w bojlerze. Montaż pionowy, w dolnej części zbiornika, daje lepszy rozkład temperatur: zimna woda wpływa od dołu, gorąca gromadzi się u góry. Grzałka pozioma w górnej strefie spowoduje, że warstwa gorącej wody będzie się mieszać z resztą, a Ty stracisz pojemność użytkową.

Krok drugi to podłączenie przez złącza MC4. Nowoczesne moduły mają fabryczne wtyczki MC4 z tyłu ramki. Wystarczy przeciąć kabel, dodać bezpiecznik 10-15 A w obudowie wodoszczelnej IP67 i poprowadzić żyłę do grzałki. Każde MC4 zaciska się specjalną zaciskarką, nie kombinerkami. Niezaciśnięta końcówka to przyszły punkt grzania, iskrzenia i korozji.

Uwaga: rozłączanie obwodu DC pod obciążeniem jest znacznie trudniejsze niż AC. Łuk elektryczny przy napięciu 30-40 V nie gaśnie sam, bo prąd stały nie przechodzi przez zero. Dlatego rozłączniki DC mają specjalne komory gaszeniowe, a zwykły wyłącznik instalacyjny nie zadziała poprawnie.

Krok trzeci to uziemienie. Panel PV posiada ramkę aluminiową, którą łączysz z bednarką lub drutem Cu 6 mm² do szyny uziemiającej budynku. Grzałka ze stali kwasoodpornej też wymaga uziemienia, bo w razie uszkodzenia izolacji napięcie DC pojawi się na wodzie i na metalowej obudowie zbiornika. Bez uziemienia ryzykujesz porażenie przy jednoczesnym dotyku baterii i metalowej baterii łazienkowej.

Krok czwarty to test szczelności i wydajności. Napełniasz bojler, odłączasz grzałkę od paneli, podłączasz do sieci AC przez autotransformator i mierzysz prąd. Porównujesz z wartością znamionową, sprawdzasz, czy termostat odcina zasilanie w zadanej temperaturze. Dopiero wtedy podłączasz panel i monitorujesz napięcie woltomierzem DC w pierwszym dniu pracy.

• Panel czysty, bez zacienienia (nawet częściowy cień obniża moc o 60-80%).
• Grzałka kompatybilna z DC, oznaczona symbolem izolacji podwójnej lub wzmocnionej.
• Bezpiecznik 10-15 A dobrany do najsłabszego ogniwa w obwodzie.
• Uziemienie ramy panela oraz obudowy grzałki.
• Złącza MC4 wodoszczelne, klasa IP67 lub wyższa.

Zabezpieczenia i ryzyko prawne przy grzaniu prądem stałym z fotowoltaiki

Napięcie pojedynczego panela to 30-40 V w warunkach MPP, ale już łączenie dwóch modułów szeregowo daje 60-80 V, a przy instalacji 10-panelowej w stringu sięgniesz 400-600 V. Stałe napięcie rzędu 600 V zabija siedmiokrotnie skuteczniej niż zmienne o tej samej wartości, bo mięśnie kurczą się trwale i nie puszczają przewodu.

Bezpiecznik topikowy chroni przed zwarciem, ale nie chroni przed porażeniem przy dotyku. Tu wchodzi warystor (MOV) i ogranicznik przepięć typu 2 (SPD). Skoki napięcia wywołane wyładowaniami atmosferycznymi w promieniu kilku kilometrów potrafią zniszczyć moduł w ułamku sekundy. Ogranicznik przepięć montujesz w skrzynce przy panelu, warystor przy samej grzałce.

Ryzyko utraty gwarancji producenta panela to aspekt, o którym większość instalatorów milczy. Warunki gwarancyjne większości producentów modułów (norma PN-EN 61730) wymagają pracy w punkcie MPP przez co najmniej 90% czasu eksploatacji. Bezpośrednie obciążenie rezystancyjne powoduje, że moduł pracuje poniżej MPP przez większość dnia, a to wystarczy, by odmówić naprawy gwarancyjnej.

Aspekt prawny jest równie istotny. Instalacja PV o mocy powyżej 800 W wymaga zgłoszenia do operatora sieci dystrybucyjnej (OSD) na podstawie IRiESD oraz art. 7 ustawy Prawo energetyczne. Nawet jeśli nie wprowadzasz energii do sieci, każde źródło wytwórcze podlega rejestracji. Pominięcie tego obowiązku grozi odmową wypłaty odszkodowania w razie pożaru lub szkody, bo ubezpieczyciel potraktuje instalację jako samowolę budowlaną.

Ekonomię warto policzyć w kontekście net-billingu 2025. Załóżmy cenę energii oddanej do sieci 0,20 PLN/kWh i cenę kupna 0,65 PLN/kWh. Grzałka DC o mocy 600 W pracuje 5 h dziennie przez 200 dni w roku, produkując 600 kWh ciepła. Różnica między własnym ciepłem a zakupem energii z sieci daje 270 PLN oszczędności rocznie. Przy koszcie grzałki 300 PLN zwrot następuje po 13 miesiącach.

Wskazówka praktyczna: jeśli masz już instalację PV z falownikiem hybrydowym, podłącz grzałkę przez przekaźnik priorytetu. W słoneczne dni nadwyżki kierują się do bojlera, w pochmurne energia idzie do sieci. Taki układ łączy wygodę pełnego systemu z szybkim zwrotem z grzania.

Nie każdy bojler nadaje się do takiej przeróbki. Bojler elektryczny 50 l z grzałką 1,5 kW wymaga wymiany grzałki na model DC, najlepiej ze stali kwasoodpornej. Bojler 100 l sprawdza się znakomicie. Bojler 200 l potrzebuje już minimum dwóch grzałek po 600 W i czterech paneli po 450 W. Przy większych pojemnościach czysta arytmetyka mocy nie wystarcza, bo straty ciepła rosną proporcjonalnie do powierzchni płaszcza.

Kiedy wybrać grzałkę DC, a kiedy lepiej sprawdzi się alternatywa

Grzałka DC wygrywa w trzech scenariuszach: domek letniskowy bez przyłącza energetycznego, garaż lub warsztat oddalony od rozdzielni głównej, oraz sytuacja, gdy chcesz magazynować nadwyżki energii w postaci gorącej wody zamiast sprzedawać je po niskiej stawce net-billingu. W każdym innym przypadku lepiej sprawdzi się kontroler MPPT za 800-1500 PLN, który odzyskuje te 15-20% energii, które bez niego uciekają.

Mikroinwerter do grzania to nowość rynkowa z lat 2023-2025. Moduł podłączasz bezpośrednio do grzałki przez MC4, ale w środku obudowy siedzi miniaturowy falownik z algorytmem MPPT. Napięcie wyjściowe to bezpieczne 230 V AC, pasujące do każdego standardowego bojlera. Sprawność 92-95%, cena 1200-1800 PLN. Rozwiązanie łączy prostotę podłączenia grzałki DC z bezpieczeństwem i wydajnością układu AC.

Hybrydowy bojler z dedykowanym sterowaniem to propozycja dla wymagających. Wbudowany moduł Wi-Fi, automatyczne harmonogramy, priorytetyzacja źródeł ciepła (panel, sieć, pompa ciepła). Cena 3500-6000 PLN, ale oszczędność w eksploatacji sięga 30% w porównaniu ze zwykłym bojlerem z grzałką elektryczną. Sprawdza się w nowych domach, gdzie projekt instalacji uwzględnia od razu współpracę z PV.

Pamiętaj o normie PN-HD 60364 dotyczącej instalacji elektrycznych niskiego napięcia. Domaga się ona stosowania wyłączników różnicowoprądowych (RCD) o znamionowym prądzie różnicowym nie większym niż 30 mA w obwodach, gdzie może pojawić się prąd dotykowy. W układzie DC bez uziemienia ochronnego wyłącznik RCD typu AC nie zadziała. Potrzebujesz RCD typu B, droższego o 200-400 PLN od standardowego, ale jedynego skutecznego przy prądzie stałym.

Wybór między bezpośrednią grzałką DC a kontrolerem MPPT sprowadza się do rachunku ekonomicznego. Kontroler za 1200 PLN zwróci się w 4 lata przy rocznej produkcji 600 kWh ciepła, jeśli różnica w sprawności wynosi 20%. Domek sezonowy używany przez 10 lat zarobi na kontroler dwukrotnie. Domek całoroczny, w którym mieszkasz 30 lat, zwróci kontroler czterokrotnie, a po 15 latach wymienisz go na nowszy model.

Zastrzeżenie redakcyjne: artykuł ma charakter edukacyjny i informacyjny. Dobór konkretnych urządzeń oraz wykonanie instalacji wymaga konsultacji z uprawnionym instalatorem fotowoltaicznym i elektrykiem z uprawnieniami SEP. Wszelkie prace przy napięciu stałym powyżej 120 V należy powierzać osobom przeszkolonym z zakresu ratownictwa elektrycznego.

Najczęstsze błędy przy montażu grzałki DC i jak ich uniknąć

Błąd pierwszy to zacienienie. Jeden moduł w cieniu komina obniża moc całego stringu o 60-80%, bo w obwodzie szeregowym prąd zależy od najsłabszego ogniwa. Dlatego grzałka DC z pojedynczym panelem lepiej sprawdza się na dachu bez przeszkód, a każde dodatkowe zacienienie wymaga przejścia na kontroler MPPT z możliwością niezależnego śledzenia punktów MPP.

Błąd drugi to brak dławika kablowego przy przejściu przez ścianę bojlera. Kabel DC przechodzący przez otwór bez uszczelnienia to mostek termiczny i punkt kondensacji pary wodnej. Po roku wilgoć wnika pod izolację przewodu, tworzy ścieżkę prądową i może spowodować zwarcie. Rozwiązanie to dławik PG z uszczelką gumową i wypełnienie silikonem neutralnym.

Błąd trzeci to zbyt ciasne zaciśnięcie MC4. Złącze ma kliknięcie przy poprawnym montażu, a siła zacisku wynosi około 50 N. Mocniejsze ściśnięcie nie poprawia kontaktu, a uszkadza mechanizm zatrzaskowy. Luźne MC4 to z kolei przyczyna 80% pożarów instalacji PV w Polsce w 2023 roku, jak wynika z raportów IEO.

Błąd czwarty to pominięcie zabezpieczenia przed pracą na sucho. Grzałka DC bez wody w bojlerze pobiera więcej mocy, bo nie ma odprowadzenia ciepła. Temperatura spirali rośnie powyżej 200°C w ciągu kilku minut, izolacja się pali, a w skrajnym przypadku dochodzi do pożaru. Termostat z kapilarą lub czujnikiem bimetalicznym to absolutne minimum.

Błąd piąty to brak oznaczenia obwodu w rozdzielni. Instalacja PV z grzałką DC wymaga osobnego obwodu w skrzynce rozdzielczej z wyraźnym oznaczeniem „DC PV, napięcie stałe”. Pominięcie tego punktu to ryzyko dla każdego, kto będzie pracował przy instalacji za 5 czy 10 lat, w tym dla Ciebie samego.

Grzałka bezpośrednio do paneli fotowoltaicznych to nie cudowna metoda na darmową energię, ale konkretne rozwiązanie techniczne o określonej sprawności, kosztach i ryzykach. Sprawność 70-80% przy konfiguracji DC kontra 95-98% przy układzie z falownikiem oznacza, że w gorszym scenariuszu tracisz jedną piątą energii. Za to oszczędzasz 1500-2500 PLN na kosztach inwertera.

Decyzja powinna zależeć od skali instalacji i od tego, jak dużo czasu spędzasz w budynku. Domek letniskowy na 2-3 miesiące w roku nie potrzebuje pełnego systemu z akumulatorami za 15 000 PLN, wystarczy grzałka DC za 300 PLN i 3 panele. Dom całoroczny z rodziną wymaga inwertera hybrydowego i magazynu energii, a grzałka DC staje się w nim jedynie uzupełnieniem.

Bezpieczeństwo zaczyna się od uziemienia, a kończy na wyłączniku RCD typu B. Między tymi punktami masz bezpiecznik, warystor, ogranicznik przepięć i termostat. Tych pięć elementów kosztuje razem 400-700 PLN, a chroni przed pożarem, porażeniem i utratą gwarancji producenta panela. Bez nich nawet najlepiej dobrana grzałka staje się zagrożeniem.

Aspekt prawny zamyka temat. Instalacja powyżej 800 W wymaga zgłoszenia do OSD niezależnie od tego, czy sprzedajesz energię, czy zużywasz ją na miejscu. Brak zgłoszenia to odmowa odszkodowania w razie szkody, a w skrajnych przypadkach nakaz demontażu instalacji. Warto poświęcić godzinę na formularz, niż tracić 5000 PLN na prawnika po pożarze.

Jeśli planujesz montaż, zacznij od audytu: pomiar napięcia panela w pełnym słońcu, sprawdzenie czy bojler ma wolne przyłącze, weryfikacja stanu instalacji odgromowej budynku. Trzy pomiary, które zajmują 30 minut, powiedzą Ci więcej niż dziesięć filmów instruktażowych. Napisz w komentarzu, z jaką pojemnością bojlera pracujesz i ile masz paneli. Wspólnie policzymy, czy grzałka DC to dobry pomysł akurat w Twojej sytuacji.

Źródła danych i normy: PN-EN 61730 (bezpieczeństwo modułów PV), PN-HD 60364 (instalacje elektryczne niskiego napięcia), IRiESD (Instrukcja Ruchu i Eksploatacji Sieci Dystrybucyjnej), ustawa Prawo energetyczne (Dz.U. 1997 nr 54 poz. 348 z późn. zm.), raporty Instytutu Energetyki Odnawialnej (IEO) za lata 2023-2024, dane NFOŚiGW o programie „Mój Prąd” 5.0, dane GUS o mocy zainstalowanej PV w Polsce. Aktualizacja: październik 2025. Strona referencyjna: nfosigw.gov.pl, ieo.pl, ireesd.pl.
