Elementy instalacji LPG – z czego tak naprawdę składa się Twój gazowy układ

Polska od lat pozostaje największym rynkiem samochodów zasilanych LPG w Europie. Na naszych drogach jeździ prawie 3 miliony takich pojazdów, co stanowi wynik lepszy niż we Włoszech (ok. 2 milionów) i ustępujący jedynie Turcji (ok. 4 milionów). Kierowca pokonujący rocznie 15 000 km płaci za gaz wyraźnie mniej niż za benzynę, ponieważ litr LPG kosztuje średnio o połowę mniej. Żeby jednak ta oszczędność nie zamieniła się w lawinę wydatków, trzeba rozumieć, z jakich części składa się instalacja LPG. Znajomość ośmiu podstawowych elementów pozwala świadomie rozmawiać z mechanikiem, samodzielnie wychwycić pierwsze objawy awarii i uniknąć płacenia za naprawy, których samochód nie wymaga.

• Sterownik, wtryskiwacze i filtr mózg oraz naczynia układu gazowego
• Reduktor, czujnik ciśnienia i wlew mniejsi, lecz kluczowi bohaterowie
• Zbiornik i wielozawór serce magazynowania
• Generacje instalacji LPG dlaczego czwarta wygrywa
• Przegląd instalacji LPG co warto wiedzieć przed wizytą w serwisie

Sterownik, wtryskiwacze i filtr mózg oraz naczynia układu gazowego

Sterownik LPG centrum dowodzenia

Sterownik, nazywany też ECU LPG, to niewielkie urządzenie elektroniczne montowane w komorze silnika. Pełni rolę tłumacza między komputerem auta a czujnikami gazowymi. Na bieżąco odczytuje sygnał z wtryskiwaczy benzynowych, pozycję przepustnicy, obroty i temperaturę silnika, a następnie wylicza, ile milisekund powinny trwać wtryski gazu, żeby mieszanka paliwowo-powietrzna miała optymalny skład.

W systemach czwartej generacji sterownik współpracuje z listwą wtryskową i czujnikiem MAP. Popularne na rynku są urządzenia marek takich jak STAG, KME, BRC czy PRINS, a każdy z nich oferuje autokalibrację i możliwość podglądu parametrów przez aplikację lub komputer serwisowy. Uszkodzony ECU sygnalizuje problem kontrolką silnika, szarpaniem podczas przyspieszania albo nagłym przełączaniem z gazu na benzynę, co od razu powinno zapalić czerwoną lampkę w głowie kierowcy.

Wtryskiwacze gazowe precyzja w mikrosekundach

Wtryskiwacze gazowe to elektromagnetyczne zawory, które podają LPG bezpośrednio do kolektora ssącego, tuż przed zaworami silnika. W nowoczesnych instalacjach pracują w trybie szczelnym, co oznacza, że nie wypływa z nich paliwo po wyłączeniu zapłonu. Dzięki temu nie tworzą się nieszczelności i nie powstaje zjawisko cofania się płynnego gazu do reduktora, które w starszych rozwiązaniach powodowało trudności z rozruchem zimnego silnika.

Żywotność wtryskiwaczy sięga zwykle 80 000-120 000 km, po czym cewki zaczynają się starzeć, a dysze się zanieczyszczają. Objawem zużycia jest nierówna praca na biegu jałowym, lekkie szarpnięcia przy niskich obrotach i podwyższone spalanie. Naprawa polega zwykle na wymianie kompletu wtryskiwaczy, bo wyróżniające się parametry jednego z nich destabilizują cały zestaw.

Filtr fazy lotnej cichy bohater układu

Filtr fazy lotnej stoi między reduktorem a wtryskiwaczami i wyłapuje mikroskopijne cząsteczki oleju, żywic oraz innych zanieczyszczeń, które w przeciwnym razie trafiłyby do precyzyjnych dysz. Element ma postać niewielkiego wkładu z włókniny i wymaga wymiany co 8 000-12 000 km, a w autach intensywnie eksploatowanych nawet częściej.

Zatkanie filtra objawia się spadkiem mocy, niestabilnym biegiem jałowym oraz wyraźnym wzrostem zużycia paliwa. Koszt samego wkładu to około 30-60 zł, a cała usługa wraz z robocizną zamyka się zwykle w kwocie 120-200 zł. Pomijanie tej wymiany skraca żywotność wtryskiwaczy, a te kosztują kilkaset złotych za komplet. Rachunek za oszczędność na filtrze szybko staje się rachunkiem za poważniejszy remont.

Reduktor, czujnik ciśnienia i wlew mniejsi, lecz kluczowi bohaterowie

Reduktor parowy zamienia ciecz w gaz

Reduktor to element, w którym płynne LPG przechodzi w stan gazowy i jednocześnie traci ciśnienie z ok. 5-12 bar do poziomu bliskiego atmosferycznemu. Proces ten wymaga ciepła pobieranego z płynu chłodniczego silnika, dlatego reduktor jest wpinany w obieg chłodzenia. W zależności od generacji instalacji różni się budową i zakresem regulacji.

Generacja I i II działa w próżniowej komorze i nie wymaga czujnika ciśnienia. Generacja III ma elektronicznie sterowany zawór, a czwarta wykorzystuje dodatkowy czujnik temperatury gazu i współpracuje z listwą wtryskową. Typowa żywotność membrany wynosi 80 000-150 000 km. Objawy zużycia to cofający się gaz w zbiorniku, trudności z przejściem na LPG zaraz po starcie oraz wyraźny spadek mocy pod obciążeniem.

Czujnik MAP elektroniczne oko instalacji

Czujnik ciśnienia bezwzględnego (MAP) mierzy podciśnienie w kolektorze ssącym i przesyła tę informację do sterownika LPG. Dzięki temu ECU wie, jak mocno pedał gazu jest wciśnięty i ile paliwa podać, żeby zachować właściwy stosunek mieszanki. Czujnik montuje się zazwyczaj na listwie wtryskowej lub bezpośrednio przy kolektorze.

Uszkodzony czujnik daje objawy podobne do awarii wtryskiwaczy: nierówną pracę, szarpanie i wzrost spalania. Jego wymiana to koszt 150-350 zł z robocizną. Warto przy okazji diagnostyki sprawdzić, czy przewód podciśnieniowy nie jest pęknięty, bo wiele problemów bierze się z pozornie błahej dętki, a nie z samej elektroniki.

Wlew gazu codzienny punkt styku

Wlew gazu to jedyne miejsce, w którym kierowca styka się z instalacją bez pośrednictwa warsztatu. Standardowo umieszcza się go pod klapką wlewu benzyny, co pozwala tankować oba paliwa bez schylania się i szukania dodatkowego otworu. W niektórych autach wlew montuje się przy krawędzi bagażnika lub w zderzaku, co wymaga użycia adaptera w standardzie W21,8 (ACME) albo starszego nyplowego.

Nieprawidłowo działający wlew nie wpuszcza pełnej dawki paliwa, przerywa tankowanie albo sygnalizuje problem uszczelką, która nie domyka zaworu. Wymiana uszczelki to groszowa sprawa, ale ignorowanie objawu powoduje, że zbiornik nigdy nie osiąga pełnego napełnienia, a kierowca nieświadomie traci zasięg i dopłaca za częstsze wizyty na stacji.

Zbiornik i wielozawór serce magazynowania

Zbiornik cylindryczny

Zbiornik cylindryczny to klasyczna butla w kształcie walca, którą najczęściej umieszcza się w bagażniku samochodu. Produkuje się ją w pojemnościach od 34 do 95 litrów, co przekłada się na zasięg rzędu 400-700 km na jednym tankowaniu. Większe warianty zajmują znaczną część przestrzeni bagażowej, ale oferują najniższy stosunek ceny do pojemności.

Zbiornik toroidalny

Zbiornik toroidalny ma kształt obwarzanka i montuje się go w miejscu koła zapasowego. Pozwala zachować pełną funkcjonalność bagażnika, ale za cenę mniejszej pojemności, zwykle 38-55 litrów. Trzeba też pamiętać o konieczności wożenia zestawu naprawczego zamiast pełnowymiarowego koła, co w trasie bywa pewnym ograniczeniem.

Przy wyborze zbiornika warto też zwrócić uwagę na datę produkcji i klasę homologacji. Europejskie regulacje ECE R67 wymagają, by zbiorniki ciśnieniowe przechodziły okresowe badania co 10 lat, a homologacja musi być wygrawerowana na płaszczu. Brak czytelnego oznaczenia dyskwalifikuje element i powinien zapalić czerwoną lampkę ostrzegawczą przy zakupie auta z drugiej ręki.

Wielozawór strażnik bezpieczeństwa

Wielozawór to zespół zaworów osadzonych w szyjce zbiornika. Ogranicza napełnienie do 80% objętości, odcina wypływ gazu przy przekroczeniu dopuszczalnego ciśnienia, a w razie wypadku automatycznie zamyka dopływ. Wyróżnia się klasy homologacji, w tym najpopularniejszą w Polsce klasę ECE R67-01, która dopuszcza elementy do produkcji i obrotu na terenie Unii Europejskiej.

Awaria wielozaworu objawia się wyciekiem gazu przy złączu, brakiem możliwości pełnego tankowania albo blokadą przejścia z benzyny na LPG. W praktyce element psuje się rzadko, ale gdy mechanik proponuje jego wymianę przy okazji okresowego przeglądu, warto poprosić o pokazanie zużytej uszczelki albo numeru katalogowego nowej części, żeby uniknąć płacenia za coś, czego samochód nie potrzebuje.

Generacje instalacji LPG dlaczego czwarta wygrywa

Generacja I i II opiera się na mieszalniku albo wtrysku pośrednim, a cały proces sterowany jest głównie podciśnieniem i temperaturą. Generacja III wprowadziła elektroniczny wtrysk gazu, który poprawił kulturę pracy silnika, ale wciąż wymagał kompromisów w kalibracji. Czwarta generacja, dziś standardem na rynku, tłoczy ciekły LPG pod wysokim ciśnieniem aż do wtryskiwaczy, a w kolektorze ssącym spotyka się już z fazą lotną, co gwarantuje najdokładniejsze dawkowanie paliwa.

Dla kierowcy najważniejsze są trzy konsekwencje tego podziału. Po pierwsze, instalacje IV generacji zużywają odrobinę mniej gazu niż starsze, ponieważ nie marnują paliwa na rozgrzewanie zimnego reduktora. Po drugie, są zgodne z normą Euro 5 i Euro 6, więc auto z takim systemem przejdzie badanie techniczne bez problemu. Po trzecie, ich kalibracja wymaga komputera serwisowego i doświadczonego mechanika, co oznacza, że napraw na własną rękę lepiej nie planować.

Norma ECE R115 reguluje zasady montażu i homologacji całego zestawu LPG, a ECE R67 odnosi się do zbiorników ciśnieniowych. Świadomy kierowca powinien poprosić w serwisie o pokazanie wpisu w dowodzie rejestracyjnym z numerem homologacji, bo jest to najlepsza polisa na wypadek kontroli drogowej lub reklamacji.

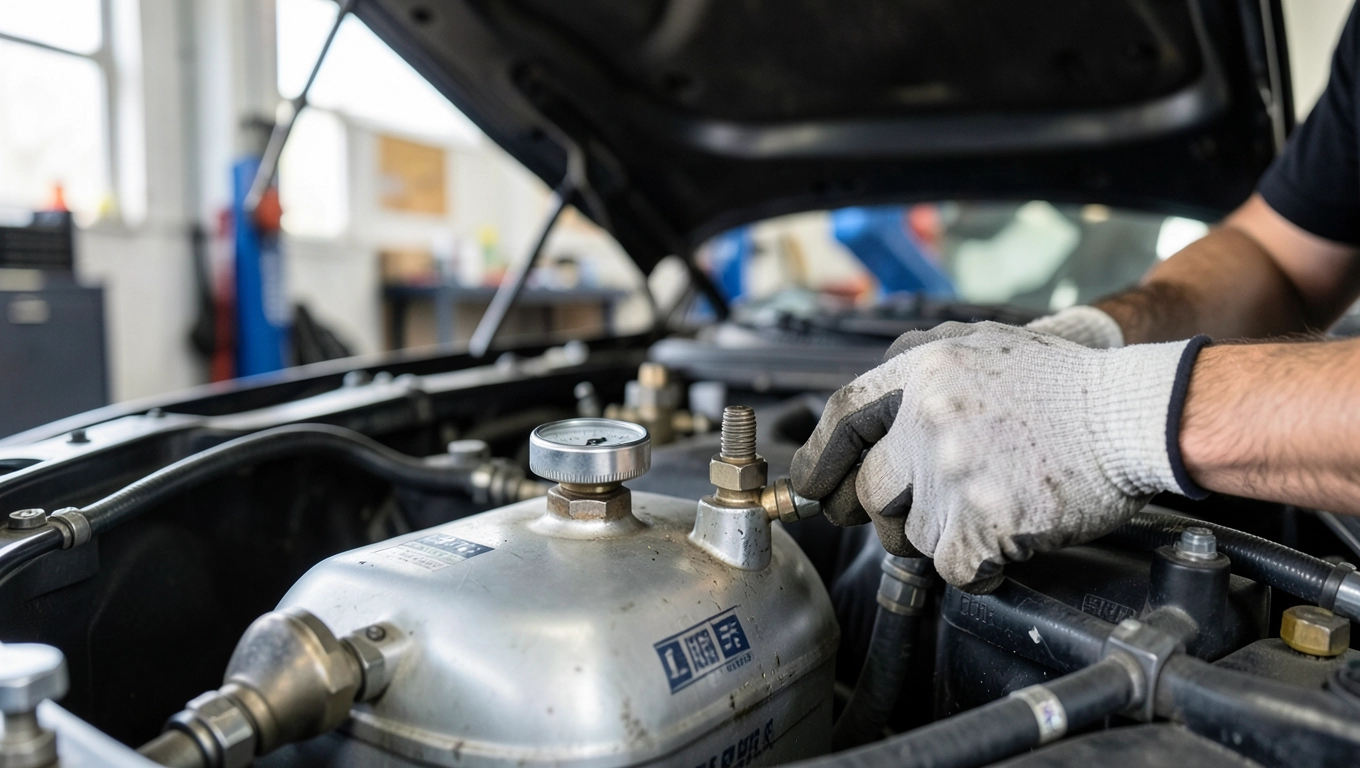

Przegląd instalacji LPG co warto wiedzieć przed wizytą w serwisie

Okresowy przegląd instalacji gazowej to nie kaprys mechaników, lecz obowiązek wynikający z przepisów o ruchu drogowym i zaleceń producentów systemów IV generacji. Standardowo wykonuje się go co 12 miesięcy albo co 15 000 km, w zależności od tego, co nastąpi wcześniej. Kompleksowy przegląd obejmuje kontrolę szczelności, test parametrów wtryskiwaczy, kalibrację sterownika, wymianę filtra fazy lotnej oraz weryfikację stanu zbiornika i wielozaworu.

Podczas wizyty diagnostycznej warto poprosić o wydruk parametrów pracy silnika na gazie i na benzynie. Porównanie obu zestawów wartości szybko pokaże, czy instalacja pracuje optymalnie, czy też wymaga korekty.

Koszt rocznego przeglądu w autoryzowanym warsztacie waha się od 150 do 350 zł. Cena zależy od regionu, generacji instalacji oraz zakresu czynności. Wymiana filtra to dodatkowe 30-60 zł za część i 60-120 zł za robociznę. Wymiana wtryskiwaczy, jeśli okaże się konieczna, kosztuje 400-900 zł za komplet wraz z montażem.

Przed wizytą warto spisać, kiedy ostatnio wymieniano filtr i wtryskiwacze, ile auto przejechało od ostatniej kalibracji, a także kiedy pojawiły się objawy takie jak szarpanie czy wzrost spalania. Konkretne informacje skracają diagnostykę i obniżają rachunek.

Brak aktualnego przeglądu może oznaczać utratę gwarancji na elementy instalacji, problemy z ubezpieczycielem w razie szkody oraz mandat podczas rutynowej kontroli drogowej. Nie warto ryzykować dla kilkudziesięciu złotych rocznie.

Znajomość ośmiu elementów instalacji LPG, sterownika, wtryskiwaczy, reduktora, czujnika MAP, filtra fazy lotnej, zbiornika, wielozaworu i wlewu, pozwala świadomie dbać o samochód i skutecznie rozmawiać z warsztatem. Wymiana filtra co 10 000 km, regularna kalibracja i przegląd raz w roku mnożą oszczędności, a przede wszystkim eliminują ryzyko poważniejszych awarii. Jeśli auto zaczyna szarpać, podnosi spalanie albo sygnalizuje problem kontrolką silnika, najlepiej umówić się na diagnostykę w autoryzowanym serwisie i poprosić o wydruk parametrów pracy.

Materiał opracowany na podstawie dokumentacji technicznej systemów LPG czwartej generacji oraz norm europejskich ECE R67 i ECE R115. Dodatkowe informacje: Polska Organizacja Gazu Płynnego (pogp.pl), Polski Związek Motorowy (pzm.pl), TDT, Transportowy Dozór Techniczny (tdt.pl).
