Elektryfikacja kolei w Polsce: 120 lat od Wąbrzeźna po CPK

Polska ma dziś 12 236 km linii kolejowych pod drutem, co stanowi 62,5% całej krajowej sieci. Każdy z tych kilometrów pracuje pod napięciem 3000 V DC, wybranym jeszcze w 1921 roku przez profesora Romana Podoskiego i konsekwentnie utrzymywanym przez kolejne pokolenia inżynierów. Ten artykuł to ponad sto lat historii zamknięte w jednym tekście: od pierwszej próby w Wąbrzeźnie, przez gigantyczną Magistralę Węglową, aż po plany elektryfikacji powiązane z Centralnym Portem Komunikacyjnym. Bez ściany dat, bez publicystycznego sztafażu, za to z konkretną mechaniką, liczbami i kontekstem ekonomicznym, który pokazuje, dlaczego każdy wydłużony kilometr sieci trakcyjnej to inwestycja zwracająca się w paliwie, emisjach i czasie przejazdu.

• Historia elektryfikacji PKP: od pierwszej linii w Wąbrzeźnie po Magistralę Węglową
• Sieć trakcyjna 3000 V w Polsce: lokomotywy, podstacje i oszczędności energii
• Plany elektryfikacji PKP PLK i CPK do 2030 roku: koszty, terminy, nowe linie

Historia elektryfikacji PKP: od pierwszej linii w Wąbrzeźnie po Magistralę Węglową

Wszystko zaczęło się nie w Warszawie, lecz na północy ówczesnego zaboru pruskiego. Pierwszą polską linię zelektryfikowano w 1897 roku w Wąbrzeźnie, a rok później ruszyła próbna eksploatacja pod napięciem 550 V DC. Był to pilotaż, którego skala nie miała znaczenia dla całej sieci, ale dostarczył bezcennych danych o zużyciu energii i trwałości sieci jezdnej.

Przełom przyszedł w 1914 roku na Dolnym Śląsku, gdy uruchomiono odcinki Szczawienko-Meziměstí oraz Jugowice-Walim pod napięciem 15 kV AC. System ten, charakterystyczny dla kolei niemieckich, austriackich i szwajcarskich, działał do dziś w Niemczech i Austrii. Do wybuchu II wojny światowej pod drutem znajdowało się już 391,87 km linii na terenie ziem polskich, w zdecydowanej większości na Dolnym Śląsku.

O wyborze standardu dla odradzającego się państwa zdecydowały nie względy sentymentalne, lecz twarda kalkulacja techniczno-ekonomiczna. W 1921 roku prof. Podoski opowiedział się za napięciem 3000 V DC, które pozwalało na prowadzenie ciężkich pociągów towarowych przy umiarkowanym przekroju przewodu jezdnego i stosunkowo prostych podstacjach. Trzy lata później podpisano umowę z English Electric i Metropolitan Vickers, a pierwsze polskie lokomotywy elektryczne, oznaczone serią EL.100, trafiły na tory w 1936 roku. Równolegle zamówiono 76 elektrycznych zespołów trakcyjnych serii E91, obsługujących ruch podmiejski wokół Warszawy.

Wojna zniszczyła znaczną część dorobku, ale nie koncepcji. W 1947 roku podpisano umowę z szwedzką firmą ASEA, która dostarczyła podstacje, lokomotywy i prototypy nowoczesnych zespołów trakcyjnych. W warsztatach w Pafawagu i HCP powstawały maszyny serii E150 oraz EZT EW54 (44 sztuki), a dawne E91 przebudowano na napięcie 3000 V jako EW51.

Lata pięćdziesiąte i sześćdziesiąte to złoty wiek rozbudowy. W 1957 roku ukończono elektryfikację magistrali Warszawa-Gliwice (444 km), która już po pierwszych miesiącach eksploatacji przyniosła 60-procentową oszczędność węgla w porównaniu z trakcją parową. Uchwała rządowa z 1963 roku otworzyła finansowanie dla Magistrali Węglowej, liczącej docelowo 714 km. Inwestycja zwróciła się w pięć lat, głównie dzięki skróceniu czasu przewozu węgla z Górnego Śląska do portów.

Lata siedemdziesiąte przyniosły Centralną Magistralę Kolejową (linia nr 4), zelektryfikowaną w latach 1975-1977, oraz kluczowe odcinki Poznań-Szczecin i trasę nadodrzańską. Dekadę później domknięto elektryfikację E20 (1988) oraz trasę Wrocław-Szczecin (342 km). W 1989 roku prąd dotarł do Trójmiasta, Bydgoszczy i Piły, domykając w ten sposób podstawowy szkielet sieci.

Lata dziewięćdziesiąte: zmierzch inwestycji

Transformacja ustrojowa przyniosła niemal całkowite zahamowanie rozbudowy sieci. Ostatnią dużą inwestycją XX wieku pozostaje odcinek Olsztyn-Bogaczewo (1994) oraz elektryfikacja linii szerokotorowej nr 92 do Przemyśla (1995). Równolegle w 1995 roku otwarto metro M1 w Warszawie, pierwszą w pełni elektryczną sieć podziemną w Polsce.

Spowolnienie wynikało z trzech czynników jednocześnie: braku funduszy na nowe inwestycje infrastrukturalne, rewizji priorytetów transportowych i masowej wymiany taboru spalinowego na importowany, który nie wymagał nowych odcinków sieci. Efekt: przez ponad dwie dekady Polska nie przyrosła istotnie pod drutem.

Sieć trakcyjna 3000 V w Polsce: lokomotywy, podstacje i oszczędności energii

Polski standard 3000 V DC pozostaje ewenementem na tle Europy, gdzie dominują systemy 25 kV AC. Wybór dokonany sto lat temu wynikał z trzech przesłanek, które nadal definiują codzienną eksploatację. Po pierwsze, przy niższym napięciu łatwiej izolować przewód jezdny w warunkach zimowych i wilgotnych. Po drugie, podstacje prostownikowe mogą być rozmieszczone co 25-35 km, co obniża koszty budowy. Po trzecie, lokomotywy DC osiągają wysokie momenty obrotowe przy rozruchu, co ma znaczenie przy ciężkich składach towarowych.

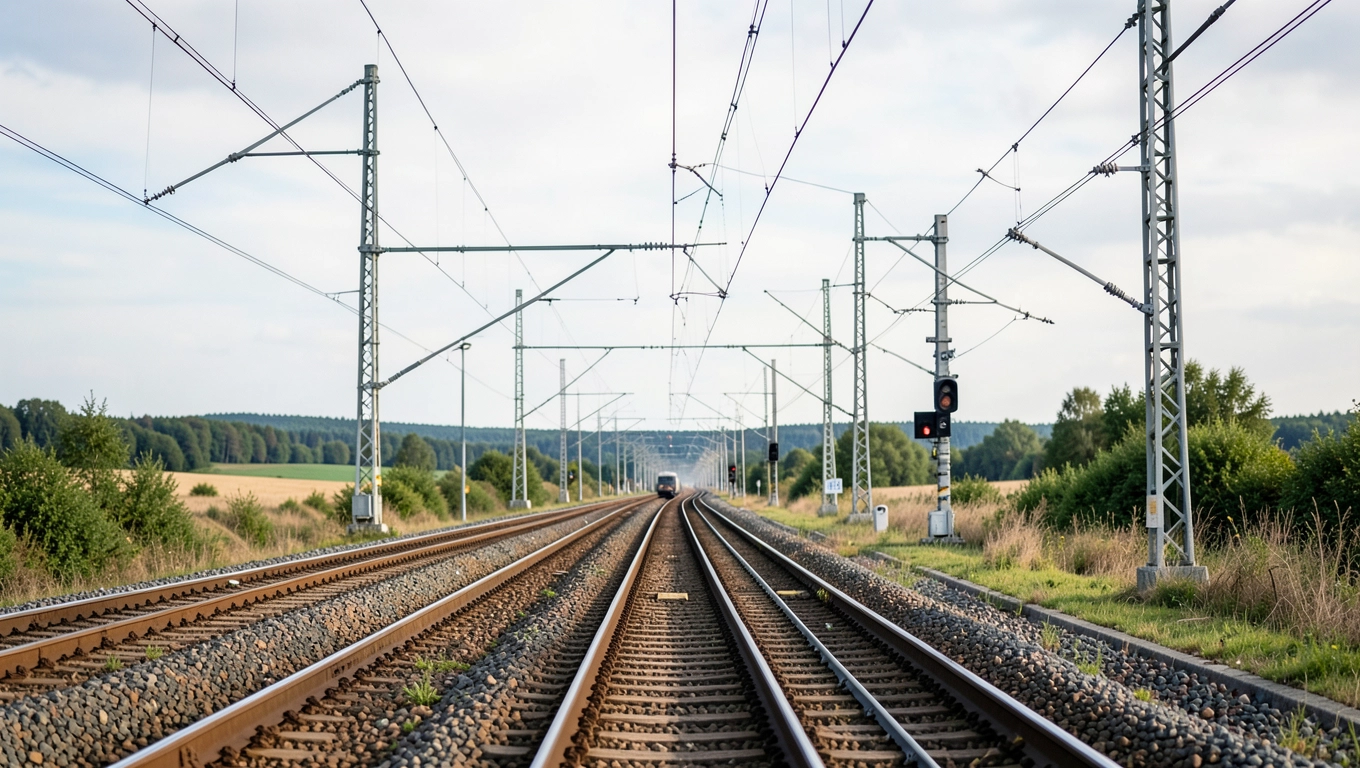

Sieć jezdna w Polsce składa się z miedzianych przewodów jezdnych (drut profilowy o przekroju 100-150 mm²), lin nośnych i łączników, zawieszonych na słupach lub bramkach. Podstacje trakcyjne, rozmieszczone średnio co 30 km, pobierają energię z sieci energetycznej 110 kV i transformują ją na 3000 V DC za pośrednictwem prostowników diodowych lub tyrystorowych. Połowa z nich jest zdalnie sterowana z dyspozytorni zakładowych, co pozwala na szybką reakcję przy awariach.

Tabor, który zbudował sieć

Przez dekady historię polskiej trakcji elektrycznej definiowały konkretne maszyny. EU07 (produkcja Pafawag i HCP, lata 1965-1992) to legendarny sześcioosiowy elektrowóz osobowy, zmodernizowany do wersji EU07A. ET22 (Pafawag, lata 1971-1989) o mocy 3000 kW stał się podstawą trakcji towarowej, doczekał się wersji ET22-2000 z elektroniką i obecnie jest masowo zastępowany lokomotywami ET43 (Bombardier) oraz nowymi wielosystemowymi maszynami produkcji Škody i Newag.

W ruchu podmiejskim kluczową rolę odegrały zespoły trakcyjne EN57 (Pafawag, 1962-1994), produkowane w niemal 1400 egzemplarzach, a w ruchu aglomeracyjnym: EW90/91/92 w Trójmieście (1948-1957, napięcie 800 V DC, zmienione na 3000 V w 1969 i 1976 roku) oraz jednostki 14WE, 19WE i 27WE. Warto przy tym wiedzieć, że warszawska WKD w 2016 roku zmieniła napięcie z 600 V DC na 3000 V DC, ujednolicając standard z resztą sieci.

Porównanie systemów: 15 kV AC vs 3000 V DC

Oszczędności, które uzasadniały inwestycje

Elektryfikacja magistrali Warszawa-Gliwice przyniosła 60-procentowy spadek zużycia węgla przez koleje. Magistrala Węglowa zwróciła się w pięć lat dzięki skróceniu czasu przewozu węgla i zmniejszeniu kosztów trakcji. Mechanizm jest prosty i wciąż aktualny: lokomotywa elektryczna sprawność 85-90% (od podstacji do osi) wobec 35-40% dla lokomotywy spalinowej (od zbiornika do osi). Przy rosnących cenach paliw i emisji CO₂, różnica ta przekłada się na kilkadziesiąt groszy na tonokilometr, co dla rocznego przepływu kilkudziesięciu milionów ton daje setki milionów złotych oszczędności.

Plany elektryfikacji PKP PLK i CPK do 2030 roku: koszty, terminy, nowe linie

Po dekadzie zastoju polska kolej wróciła do rozbudowy sieci trakcyjnej z pełną mocą. W latach 2019-2023 pod drutem pojawiły się odcinki: Węgliniec-Zgorzelec (LK274/278, 2019), Lublin-Stalowa Wola (LK68, 2020), Ocice-Rzeszów (LK71, 2021) oraz Pomorska Kolej Metropolitalna (2023). Te inwestycje, finansowane głównie z funduszy unijnych, dowiodły, że przy sprawnym projekcie 30-50 km linii można zelektryfikować w 24-36 miesięcy.

Kluczowe plany na lata 2024-2030

Największym wyzwaniem pozostaje domknięcie sieci w regionach wschodniej i południowo-wschodniej Polski, gdzie linie kolejowe wciąż obsługiwane są trakcją spalinową. Poniższa tabela przedstawia najważniejsze planowane inwestycje wraz z dostępnymi danymi (stan na początek 2024).

Rola CPK i spór o standard napięcia

Centralny Port Komunikacyjny zakłada budowę 1780 km nowych linii kolejowych, z czego około 480 km ma powstać do 2032 roku. W dokumentach strategicznych pojawia się kontrowersyjna opcja: wprowadzenie na nowych szprychach systemu 25 kV AC zamiast dotychczasowego 3000 V DC. Argumenty za zmianą to wyższe prędkości (do 250 km/h) i rzadsze podstacje. Argumenty przeciw to konieczność budowy dwusystemowych lokomotyw oraz utrata jednolitości krajowej sieci.

Decyzja o ewentualnym przejściu na 25 kV AC wymagałaby zmiany taboru o wartości kilkunastu miliardów złotych. Obecnie nie zapadła wiążąca decyzja w tej sprawie.

Wyzwania finansowe i strategiczne

Elektryfikacja 1 km linii w terenie nizinnym kosztuje 8-12 mln zł, w terenie górskim 15-22 mln zł. Modernizacja obejmująca wymianę torów, sieci trakcyjnej i podstacji to wydatek rzędu 20-35 mln zł/km. Przy rocznym budżecie inwestycyjnym PKP PLK na poziomie 12-15 mld zł (w latach 2024-2030), tempo elektryfikacji netto wyniesie około 120-180 km rocznie, co pozwoli przekroczyć próg 65% zelektryfikowanej sieci w 2030 roku.

Co daje elektryfikacja w praktyce

Poza oszczędnością paliwa, elektryfikacja umożliwia obsługę ruchu pasażerskiego z prędkościami 160-250 km/h, bezobsługowe stacje pośrednie i dynamiczne hamowanie rekuperacyjne (odzyskiwanie energii przy hamowaniu, co redukuje zużycie energii o 15-20% w ruchu podmiejskim). Dla pasażera oznacza to krótsze czasy przejazdu i większą punktualność, dla przewoźnika towarowego niższe koszty jednostkowe, a dla operatora systemu mniejsze ryzyko awarii mechanicznych trakcji spalinowej.

Kontekst międzynarodowy

Czechy, mimo mniejszej powierzchni, zelektryfikowały już 34% sieci przy standardzie 3 kV DC i stopniowo przechodzą na 25 kV AC na nowych liniach. Niemcy konsekwentnie utrzymują 15 kV AC na 61% sieci, Francja postawiła w XX wieku na 1,5 kV DC, a obecnie rozbudowuje sieć 25 kV AC dla TGV. Polska, ze swoim standardem 3000 V DC, zajmuje pozycję pośrednią, ale każde opóźnienie w rozbudowie sieci oznacza utratę konkurencyjności wobec transportu drogowego i autobusowego, który w ostatniej dekadzie przejął znaczną część przewozów regionalnych.

Elektryfikacja kolei w Polsce to nie tylko kwestia kilometrów, ale przede wszystkim decyzji o standardzie technicznym na następne sto lat. Każdy nowy kilometr sieci trakcyjnej to inwestycja, która musi być spójna z resztą systemu, z taborem i z polityką energetyczną państwa.

Źródła danych

• Urząd Transportu Kolejowego, Raport roczny 2023, utk.gov.pl
• PKP Polskie Linie Kolejowe, Mapa sieci kolejowej, plk-sa.pl
• Ministerstwo Infrastruktury, Program Wieloletni Kolej 2030, gov.pl
• Centralny Port Komunikacyjny, dokumenty strategiczne, cpk.pl
• Wikipedia (oficjalna dokumentacja projektów kolejowych), pl.wikipedia.org
