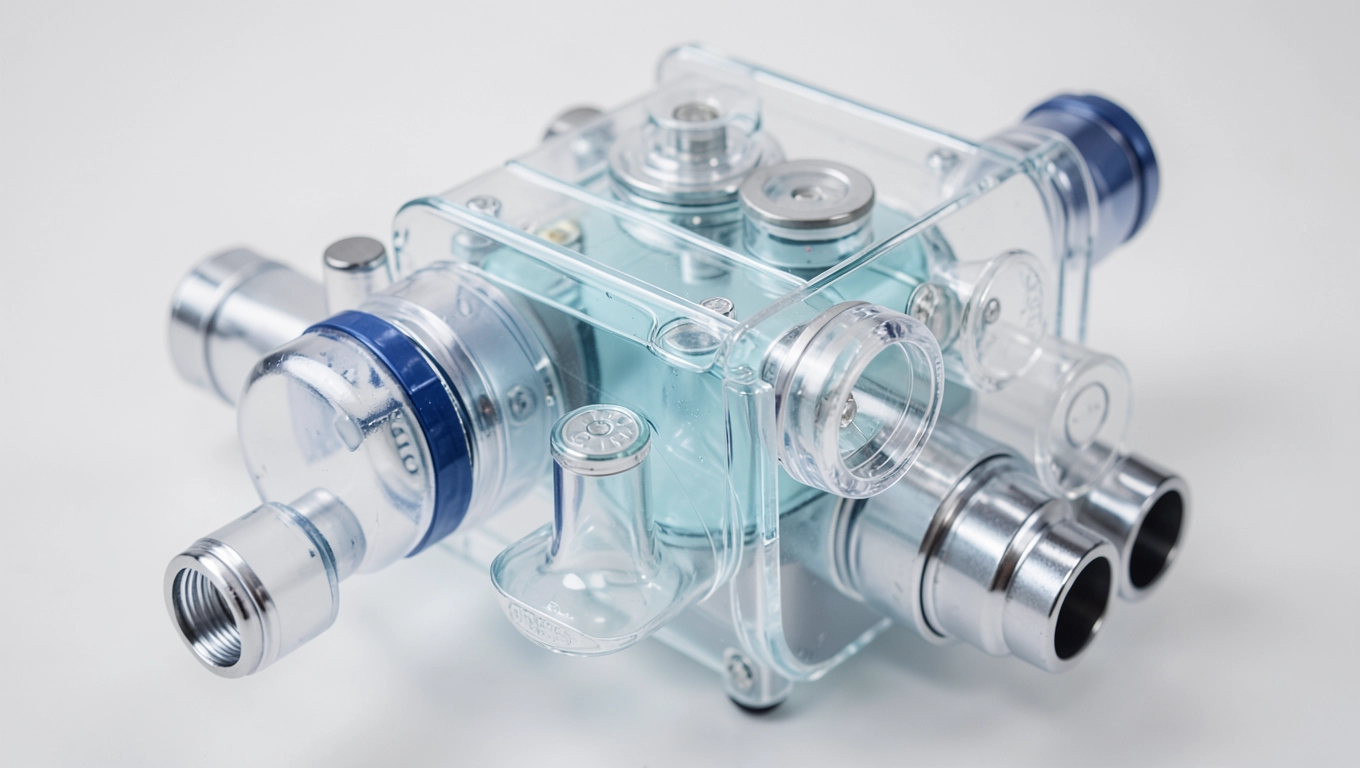

Elektrolizer PEM cena – ile kosztuje i który model wybrać?

Elektrolizer PEM do szkoły i laboratorium na co zwrócić uwagę?

Cena elektrolizera PEM waha się od około 4 500 złotych za kompaktowe urządzenie dydaktyczne do nawet 850 000 złotych za instalację przemysłową o mocy 1 MW, a różnica ta wynika z wydajności, czystości produkowanego gazu oraz trwałości membrany protonowej. Cena zależy od trzech filarów: gęstości prądu (A/cm²), ciśnienia roboczego oraz jakości ogniwa membranowego, które stanowi najdroższy podzespół. Zrozumienie tych zależności pozwala uniknąć przepłacenia za parametry niepotrzebne w warunkach szkolnych czy uczelnianych.

• Elektrolizer PEM do szkoły i laboratorium na co zwrócić uwagę?
• Elektrolizer PEM Horizon vs elektrolizer alkaliczny porównanie
• Najczęstsze pytania o cenę elektrolizera PEM

Elektrolizer membranowy do laboratorium działa na zasadzie odwróconego ogniwa paliwowego: woda destylowana trafia na anodę, gdzie prąd stały rozkłada ją na tlen, protony i elektrony. Protony przechodzą przez membranę Nafion do katody, gdzie łączą się z elektronami, tworząc czysty wodór. Membrana przepuszcza wyłącznie jony H⁺, dzięki czemu gaz po stronie katody osiąga czystość przekraczającą 99,99%, co ma znaczenie przy demonstracjach dla uczniów.

Przy wyborze urządzenia do pracowni OZE kluczowe okażą się cztery parametry. Napięcie zasilania 1,8-2,2 V DC na ogniwo określa kompatybilność z bateriami i panelami słonecznymi. Wydajność 5-10 ml H₂/min pozwala napełnić mały zbiornik w 4-8 minut. Ciśnienie robocze 0,3-1,0 bar wystarcza do zasilania ogniwa paliwowego bez konieczności stosowania kosztownej sprężarki. Wreszcie pobór mocy 1-4 W umożliwia pracę z pojedynczego panelu fotowoltaicznego lub turbiny wiatrowej.

Bezpieczeństwo pracy z wodorem w klasie reguluje norma PN-EN ISO 10156 dotycząca klasyfikacji gazów oraz wytyczne GHS dla substancji łatwopalnych. Urządzenie dydaktyczne powinno posiadać wbudowany zawór zwrotny zapobiegający cofaniu się płomienia oraz przezroczysty zbiornik z poliwęglanu odpornego na ciśnienie do 1,5 bar. Przed pierwszym uruchomieniem nauczyciel zobowiązany jest zapoznać uczniów z kartą charakterystyki wodoru oraz procedurą ewakuacji w przypadku wycieku.

Elektrolizer PEM Horizon o kodzie FCSU-010B-1 waży 220 g i mieści się w dłoni, a jego aluminiowa obudowa anodowana na kolor niebieski chroni wewnętrzną membranę przed uszkodzeniami mechanicznymi. Kompatybilność z zestawami edukacyjnymi obejmuje ogniwo słoneczne 2 V/200 mA, turbinę wiatrową, ogniwo paliwowe PEM 1 W, korbę ręczną oraz akumulatory NiMH. Takie podejście modułowe umożliwia przeprowadzenie eksperymentu od produkcji wodoru po jego zużycie w ogniwie w jednej lekcji.

Przy zakupie dla szkoły warto upewnić się, że producent udostępnia scenariusze lekcji zgodne z podstawą programową MEN dla fizyki (dział: prąd elektryczny, elektromagnetyzm) i chemii (dział: reakcje redoks, elektroliza). Kompletny zestaw powinien zawierać też przewody z bananowymi wtykami 4 mm, strzykawkę do dozowania wody destylowanej oraz instrukcję w języku polskim z opisem 8-10 eksperymentów o narastającym poziomie trudności.

Elektrolizer PEM Horizon vs elektrolizer alkaliczny porównanie

Elektrolizer alkaliczny (AEC) dominuje w przemyśle ze względu na niższy koszt membrany, jednak dla celów dydaktycznych elektrolizer PEM oferuje przewagę w postaci czystszego wodoru i szybszego czasu reakcji. Różnica wynika z elektrolitu: roztwór KOH 30% w elektrolizerze alkalicznym przewodzi jony OH⁻, natomiast membrana Nafion w PEM przewodzi protony, co skutkuje wyższą czystością gazu i mniejszą degradacją przy pracy przerywanej typowej dla szkolnych eksperymentów.

Elektrolizer alkaliczny okaże się trafnym wyborem przy pracy ciągłej w instalacji przemysłowej powyżej 100 kW, gdzie koszt kilowata zainstalowanego spada poniżej 800 euro, a trwałość elektrod stalowych w środowisku KOH sięga kilkudziesięciu tysięcy godzin. W warunkach szkolnych, gdzie urządzenie pracuje 2-3 godziny tygodniowo i jest narażone na częste uruchamianie, membrana polimerowa wygrywa prostotą obsługi oraz brakiem konieczności uzupełniania żrącego elektrolitu.

Schemat procesu edukacyjnego przebiega według stałej sekwencji. Woda destylowana trafia do zbiornika elektrolizera. Prąd z panelu słonecznego lub turbiny rozkłada cząsteczki H₂O. Powstały wodór gromadzi się w przezroczystym zbiorniku. Po osiągnięciu objętości 10-30 ml gaz przepływa do ogniwa paliwowego. Tam reaguje z tlenem z powietrza, generując prąd zasilający diodę LED lub silniczek elektryczny. Jedyne produkty uboczne to woda i ciepło, co doskonale ilustruje ideę gospodarki o obiegu zamkniętym.

Osmiem gotowych eksperymentów do przeprowadzenia na lekcji fizyki lub chemii obejmuje: pomiar wydajności produkcji H₂ w funkcji napięcia, wyznaczenie stałej Faradaya przez porównanie ładunku z objętością gazu, demonstrację odwracalności ogniwa paliwowego, badanie wpływu stężenia NaCl na wydajność (z wodą destylowaną jako kontrolą), porównanie sprawności energetycznej panelu PV vs turbiny wiatrowej, pomiar mocy ogniwa paliwowego przy różnych obciążeniach, badanie wpływu temperatury na szybkość reakcji oraz analizę bilansu energetycznego całego cyklu. Każdy z tych eksperymentów trwa od 15 do 45 minut i mieści się w typowej jednostce lekcyjnej.

Ograniczenia technologii PEM w zastosowaniach edukacyjnych wynikają głównie z ceny katalizatora platynowego oraz wrażliwości membrany na jony metali. Woda destylowana musi mieć przewodność poniżej 1 µS/cm, a temperatura pracy nie powinna przekraczać 60°C. Przy cenie platyny sięgającej 130 000 zł/kg, każdy gram oszczędności na powłoce katalitycznej obniża koszt urządzenia o 15-25 zł, co tłumaczy zróżnicowanie cenowe między modelami przeznaczonymi do celów dydaktycznych.

Najczęstsze pytania o cenę elektrolizera PEM

Cena elektrolizera PEM do szkoły waha się między 4 500 a 6 500 złotych, przy czym górna granica obejmuje zestawy z rozszerzonym osprzętem edukacyjnym i pakietem scenariuszy lekcyjnych. Różnica w stosunku do urządzenia alkalicznego o podobnej wydajności wynosi około 30-40%, ale zwraca się w postaci niższych kosztów eksploatacyjnych i braku konieczności utylizacji zużytego elektrolitu KOH, który klasyfikowany jest jako odpad niebezpieczny.

Elektrolizer PEM Horizon kosztuje 4 950 złotych w wersji podstawowej, co czyni go jednym z najtańszych rozwiązań z prawdziwą membraną Nafion na rynku europejskim. W cenie zawiera się elektrolizer, dwa zbiorniki gazu o pojemności 30 ml, przewody, strzykawkę oraz instrukcję po polsku. Samodzielne skompletowanie analogicznego stanowiska z osobnych komponentów zwiększa koszt do 7 200-9 000 zł, co pokazuje ekonomię zakupu zintegrowanego zestawu.

Instalacja przemysłowa o mocy 1 MW wymaga budżetu 3,5-8,5 mln złotych, z czego około 45% stanowi stos membranowy, 25% system zasilania (rectifier), 15% układ oczyszczania i suszenia gazu, a 15% montaż oraz instrumentacja. Koszt wytwarzania 1 kg wodoru w takiej instalacji wynosi 18-24 zł przy cenie energii elektrycznej 350 zł/MWh. Spadek poniżej 12 zł/kg wymaga źródeł OZE taryfujących energię poniżej 200 zł/MWh.

Opcje finansowania dla szkół obejmują programy unijne, dotacje z Narodowego Funduszu Ochrony Środowiska oraz projekty samorządowe. Wiele uczelni wykorzystuje fundusze na modernizację infrastruktury dydaktycznej, pokrywając do 85% kosztów zakupu sprzętu. Procedura zakupowa w trybie przetargu niepublicznego trwa typowo 6-10 tygodni, a dostawa kolejne 2-3 tygodnie.

Gwarancja producenta na elektrolizer dydaktyczny wynosi standardowo 24 miesiące, z możliwością przedłużenia do 60 miesięcy przy rejestracji produktu online. Membrana Nafion zachowuje 90% początkowej wydajności przez pierwsze 8 000 godzin pracy, co przy typowym użytkowaniu szkolnym przekłada się na 12-15 lat eksploatacji. Wymiana membrany po tym okresie kosztuje około 35% ceny nowego urządzenia.

Decyzja o wyborze technologii powinna uwzględniać nie tylko cenę zakupu, ale też całkowity koszt posiadania w cyklu 10-letnim. Dla szkoły średniej z 30 godzinami eksperymentów rocznie, TCO elektrolizera PEM wynosi około 0,85 zł/godzinę pracy dydaktycznej, a alkalicznego 0,72 zł/godzinę, jednak ten drugi wymaga szkolenia BHP z zakresu postępowania z roztworem KOH oraz utylizacji 15 litrów zużytego elektrolitu co 18 miesięcy. Te ukryte koszty sprawiają, że dla celów edukacyjnych PEM pozostaje rozwiązaniem bardziej ekonomicznym mimo wyższej ceny początkowej.

Kalkulator kosztów eksploatacji elektrolizera PEM

Przy cenie energii 0,65 zł/kWh, mocy 2 W i 4 godzinach pracy tygodniowo przez 40 tygodni w roku, koszt wytwarzania wodoru wynosi około 0,21 zł rocznie za sam prąd, a całkowity koszt posiadania w cyklu 10-letnim nie przekracza 5 030 zł. Takie liczby pokazują, że elektrolizer edukacyjny to inwestycja o koszcie niższym niż zakup podręczników dla jednej klasy, a korzyści dydaktyczne mierzone są w setkach godzin angażujących doświadczeń z chemii i fizyki.

Wskazówka zakupowa: Przed złożeniem zamówienia potwierdź u dostawcy dostępność polskojęzycznej instrukcji, kart charakterystyki substancji chemicznych oraz scenariuszy lekcji zgodnych z aktualną podstawą programową. Te elementy kosztują producenta kilkanaście złotych, ale dla nauczyciela stanowią gotowe narzędzie pracy na pierwsze 30-40 godzin lekcyjnych.

Zasady BHP: Wodór to gaz wybuchowy o dolnej granicy wybuchowości 4% objętości w powietrzu. W pracowni szkolnej urządzenie powinno pracować pod wyciągiem lub w pomieszczeniu z wymuszoną wentylacją o wydajności minimum 5 wymian powietrza na godzinę. Bezwzględnie zabronione jest używanie otwartego ognia w odległości mniejszej niż 3 metry od pracującego elektrolizera.

Optymalizacja pracy: Łączenie elektrolizera z panelem fotowoltaicznym o napięciu 2 V eliminuje koszty energii i jednocześnie demonstruje pełen cykl zielonego wodoru. Taki zestaw przy cenie panelu 180 zł i elektrolizera 4 950 zł daje stanowisko gotowe do pracy za 5 130 zł, co mieści się w budżetach większości szkół uczestniczących w programie Laboratoria Przyszłości.

Źródła danych i norm

Norma PN-EN ISO 10156:2017 Butle do gazów. Wybór butli i zaworów do gazów oraz mieszanin gazowych. Ceny energii elektrycznej dla gospodarstw domowych i instytucji publicznych na podstawie danych GUS. Program rządowy Laboratoria Przyszłości regulamin i katalog kwalifikowanego sprzętu: laboratoriaprzyszlosci.gov.pl. Fundusze Europejskie dla Nowoczesnej Edukacji szczegóły dotacji: gov.pl/web/edukacja. Cena platyny w notowaniach London Platinum and Palladium Market, aktualizacja kwartalna. Karta charakterystyki wodoru sprężonego (H₂) Europejska Agencja Chemikaliów, echa.europa.eu.
