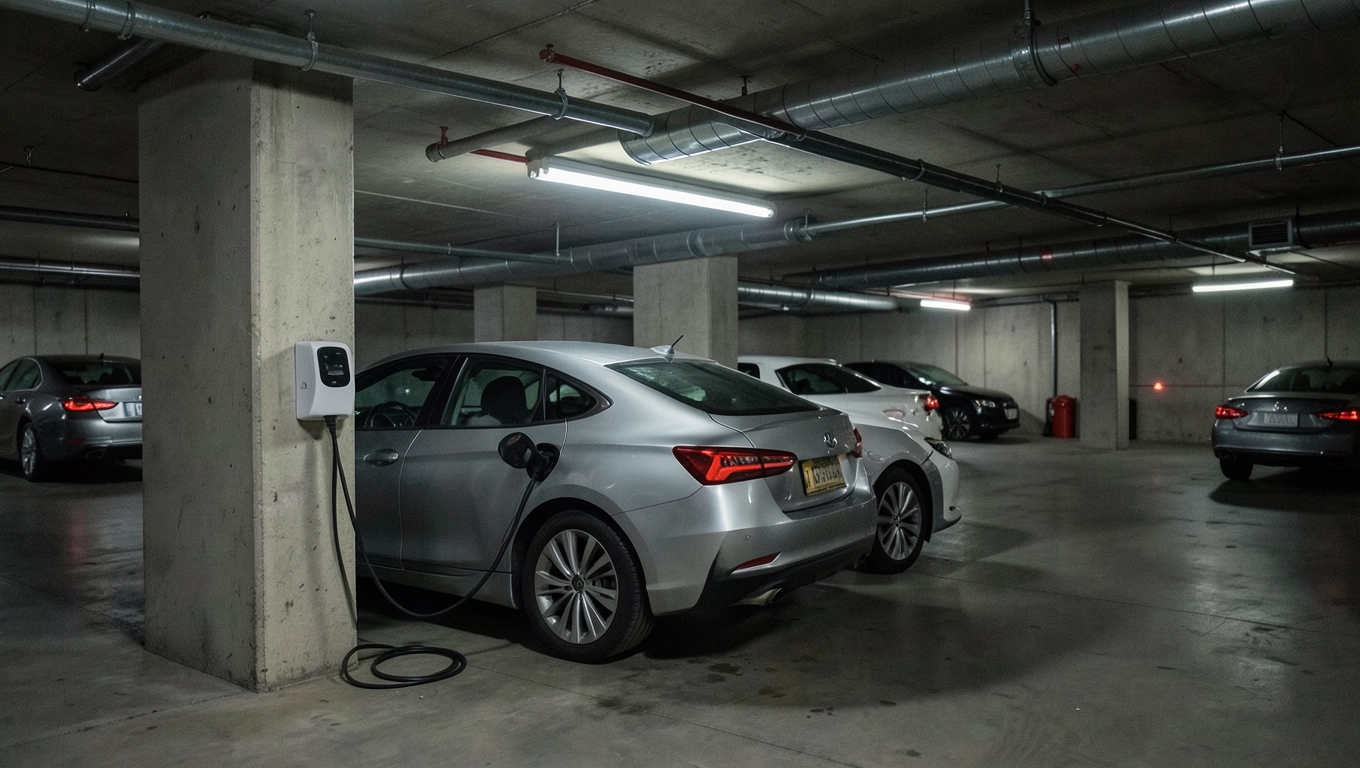

Ładowanie auta elektrycznego w garażu podziemnym: czy to w ogóle dozwolone?

W garażu podziemnym można ładować samochód elektryczny, ale pod warunkiem spełnienia konkretnych wymogów przeciwpożarowych, wentylacyjnych i elektrycznych. Polskie przepisy nie zabraniają tego wprost, jednak nakładają na zarządców budynków oraz właścicieli pojazdów szereg obowiązków, których zignorowanie grozi nie tylko mandatem, ale przede wszystkim realnym zagrożeniem dla życia. Kluczowe znaczenie ma tu klasyfikacja strefy pożarowej, moc zainstalowanej infrastruktury oraz sposób prowadzenia kabli. Poniżej znajdziesz pełne wyjaśnienie, co dokładnie mówią normy, jak wygląda bezpieczny montaż wallboxa pod ziemią i na co uważać, by uniknąć kosztownych błędów.

• Przepisy przeciwpożarowe dotyczące ładowania EV pod ziemią
• Jak bezpiecznie zamontować wallbox w garażu podziemnym
• Wymagania wentylacyjne i elektryczne dla stacji ładowania pod dachem
• Najczęstsze błędy przy uruchamianiu ładowania pod ziemią

Przepisy przeciwpożarowe dotyczące ładowania EV pod ziemią

Garaż podziemny stanowi strefę pożarową zamkniętą, w której gromadzą się opary paliw, smary i kurz. Ładowanie akumulatora wysokonapięciowego wprowadza dodatkowe obciążenie termiczne, bo ogniwo litowo-jonowe podczas szybkiego uzupełniania energii potrafi osiągnąć temperaturę wewnętrzną rzędu 50-60°C. W takim środowisku ryzyko zapłonu rośnie geometrycznie, jeśli instalacja nie spełnia normy PN-EN 62196-2 oraz wytycznych CNBOP-PIB dotyczących stref zagrożenia wybuchem.

Rozporządzenie Ministra Infrastruktury z 2002 roku klasyfikuje garaże podziemne jako pomieszczenia zagrożone pożarem, co oznacza konieczność zastosowania czujników dymu, tryskaczy lub wentylacji mechanicznej o wydajności minimum 6 wymian powietrza na godzinę. Tam, gdzie instaluje się punkty ładowania o mocy powyżej 11 kW, wymiana musi wzrosnąć do 8-10 wymian, ponieważ ciepło oddawane przez prostownik podnosi temperaturę otoczenia średnio o 3-5°C przy pełnym obciążeniu.

Przepisy nie wymagają wydzielenia osobnej strefy pożarowej dla każdego stanowiska ładującego, ale zalecają, by odległość między wallboxem a najbliższą ścianą wynosiła co najmniej 0,5 m. Pozwala to na swobodny przepływ powietrza i ułatwia interwencję strażakom. W praktyce zarządcy wspólnot najczęściej wyznaczają dedykowane miejsca postojowe z oznaczeniem pożarowym i gaśnicą proszkową ABC o masie 6 kg w promieniu 15 m.

W budynkach mieszkalnych wielorodzinnych kwestię ładowania reguluje też art. 22 ustawy o ochronie przeciwpożarowej. Nakłada on na właściciela pojazdu obowiązek zgłoszenia instalacji do zarządcy oraz uzyskania zgody na moc przyłączeniową powyżej 3,7 kW. Bez tej zgody ładowanie z domowego gniazdka 230 V również może zostać zakwestionowane, bo każde takie połączenie obciąża instalację wspólną i wpływa na bilans energetyczny całego obiektu.

Kolejnym aspektem jest klasyfikacja samego akumulatora. Baterie trakcyjne w samochodach elektrycznych muszą spełniać normę UN 38.3, która gwarantuje odporność na wibracje, wstrząsy i przegrzanie. Producenci dostarczają karty charakterystyki MSDS, w których znajdziesz dokładne parametry cieplne ogniwo. Jeśli planujesz ładowanie w garażu podziemnym, poproś zarządcę o wgląd w te dokumenty, bo to one stanowią podstawę do wydania zgody.

Największą pułapką prawną pozostaje brak aktualizacji instrukcji bezpieczeństwa pożarowego budynku po montażu nowych punktów ładowania. Każda zmiana infrastruktury elektrycznej wymaga aktualizacji tego dokumentu przez uprawnionego rzeczoznawcę ds. zabezpieczeń przeciwpożarowych. Bez tego ubezpieczyciel może odmówić wypłaty odszkodowania w razie pożaru, a właścicielowi grozi odpowiedzialność karna za narażenie życia lokatorów.

Jak bezpiecznie zamontować wallbox w garażu podziemnym

Montaż wallboxa w podziemnej hali garażowej wymaga projektu wykonanego przez elektryka z uprawnieniami SEP grupy 1 do 1 kV. To nie jest sugestia, lecz wymóg wynikający z Prawa energetycznego. Samodzielne podłączenie stacji ładowania do rozdzielni głównej budynku grozi porażeniem prądem o napięciu 400 V, a w skrajnych przypadkach pożarem całej instalacji.

Kabel zasilający prowadzi się najczęściej w korytkach metalowych lub rurach osłonowych z PVC z atestem E90, co oznacza zachowanie funkcji izolacyjnej przez 90 minut w temperaturze pożaru. Taki przewód kosztuje od 28 do 45 zł za metr bieżący, ale stanowi niezbędny element ochrony przeciwpożarowej. Grubość żyły zależy od mocy punktu ładowania: dla 11 kW stosuje się przekrój 6 mm², dla 22 kW już 10 mm², a dla 50 kW nawet 16 mm².

Ściana, na której montujesz wallbox, musi być niepalna. Beton, cegła pełna lub bloczki silikatowe spełniają ten warunk, natomiast płyty gipsowo-kartonowe czy drewniane panele nie. W praktyce montażowej najczęściej spotyka się słupy żelbetowe, do których stacja ładowania mocowana jest kotwami mechanicznymi M10 o nośności minimum 150 kg na punkt. Waga samego urządzenia waha się od 6 do 12 kg, więc mocowanie musi uwzględniać dodatkowe obciążenie kablem i siłami dynamicznymi przy parkowaniu.

Wysokość montażu wpływa na ergonomię i bezpieczeństwo. Optymalnie złącze powinno znajdować się na wysokości 1,2-1,4 m od posadzki, by użytkownik nie musiał się schylać. Zbyt niskie umiejscowienie naraża wtyczkę na uszkodzenie mechaniczne, a zbyt wysokie utrudnia codzienne korzystanie i zwiększa ryzyko upadku kabla na ziemię, gdzie może zostać przejechany.

Połączenie z rozdzielnią główną wymaga zabezpieczenia nadprądowego o charakterystyce C oraz wyłącznika różnicowoprądowego typu A o czułości 30 mA. Przy mocy powyżej 22 kW konieczny jest wyłącznik typu B, reagujący na prądy stałe, które mogą pojawić się w przypadku uszkodzenia prostownika w pojeździe. Koszt takiego zabezpieczenia oscyluje wokół 280-450 zł, ale jest to inwestycja ratująca życie.

Po zakończeniu montażu elektryk wystawia protokół pomiarów zgodny z normą PN-HD 60364-6. Dokument zawiera wyniki testu impedancji pętli zwarcia, rezystancji izolacji oraz skuteczności ochrony przeciwporażeniowej. Bez tego protokołu zarządca budynku nie ma prawa dopuścić instalacji do użytku, a ubezpieczyciel może zakwestionować polisę mieszkania w razie szkody.

Wymagania wentylacyjne i elektryczne dla stacji ładowania pod dachem

Wentylacja w garażu z punktami ładowania pełni podwójną funkcję. Po pierwsze, odprowadza lotne związki organiczne z paliw i płynów eksploatacyjnych. Po drugie, schładza przewody i same ogniwa baterii, które podczas ładowania wydzielają ciepło odpadowe. Wydajność wentylacji musi rosnąć proporcjonalnie do liczby jednoczesnych sesji ładowania, bo każdy pojazd emituje od 1,5 do 3 kW ciepła w zależności od mocy ładowarki.

Polska norma PN-B-03430:1983 wskazuje minimalny przekrój kanałów wentylacyjnych na poziomie 0,1 m² na każde stanowisko postojowe z punktem ładowania. W praktyce projektanci dobierają wentylatory o wydajności 4000-6000 m³/h dla hali na 30 samochodów, co daje około 8 wymian powietrza na godzinę przy kubaturze 750 m³. Koszt takiej instalacji wraz z montażem sięga 18 000-25 000 zł, ale jest jednorazowy i obejmuje cały obiekt.

Wymiarowanie instalacji elektrycznej opiera się na zasadzie jednoczesności. W budynku wielorodzinnym nie wszyscy właściciele ładują samochody w tym samym momencie, więc współczynnik jednoczesności przyjmuje się na poziomie 0,4-0,6. Oznacza to, że dla 20 miejsc postojowych z wallboxami 11 kW projektuje się przyłącze o mocy 88-132 kW, a nie 220 kW. Taki zabieg pozwala uniknąć kosztownej rozbudowy transformatora.

Kolejnym parametrem jest spadek napięcia na końcówce kabla. Norma PN-HD 60364-5-52 dopuszcza maksymalnie 4% spadku od rozdzielni głównej do najdalszego wallboxa. Przy przekroju 10 mm² i długości 80 m spadek wynosi około 3,2%, co mieści się w limicie. Jeśli jednak dystans przekracza 100 m, trzeba zwiększyć przekrój do 16 mm² lub zainstalować stację pośrednią z lokalnym transformatorem.

Ochrona przed skutkami zwarcia łukowego wymaga zastosowania ograniczników przepięć typu 1+2 na wejściu instalacji oraz dodatkowych zabezpieczeń w rozdzielni obsługującej miejsca postojowe. Prąd zwarcia łukowego w obwodzie 400 V potrafi osiągnąć 10 kA, co w ciągu 0,2 sekundy stapia przewody miedziane o przekroju 6 mm². Dlatego wyłączniki muszą reagować w czasie krótszym niż 100 ms.

Integracja z systemem zarządzania budynkiem BMS pozwala monitorować obciążenie każdego punktu ładowania w czasie rzeczywistym. Sterownik rozdziela dostępną moc dynamicznie, by nie przekroczyć limitu przyłączeniowego. W budynku z 30 miejscami postojowymi i mocą przyłączeniową 150 kW system BMS priorytetyzuje pojazdy, które podłączono wcześniej, lub rozkłada moc równomiernie na wszystkie aktywne sesje. Koszt takiego systemu to 12 000-20 000 zł, ale eliminuje potrzebę kosztownej rozbudowy infrastruktury energetycznej.

Kiedy NIE instalować punktu ładowania w garażu podziemnym

Garaże o wysokości poniżej 2 m i wentylacji grawitacyjnej nie nadają się do montażu wallboxów powyżej 7,4 kW. Ciepło gromadzi się pod stropem, a brak wymuszonego obiegu powietrza prowadzi do przekroczenia dopuszczalnej temperatury pracy izolacji kablowej wynoszącej 70°C. W takich obiektach jedynym bezpiecznym rozwiązaniem pozostaje ładowanie z gniazdka 230 V pod nadzorem użytkownika.

Budynki z instalacją elektryczną wykonaną przed 2000 rokiem często nie posiadają wystarczającej rezerwy mocy. Próba podłączenia nawet pojedynczego wallboxa 11 kW do rozdzielni głównej może spowodować przeciążenie zabezpieczenia głównego i wyłączenie całego budynku. Przed montażem konieczna jest modernizacja instalacji, która kosztuje od 40 000 do 80 000 zł.

Garaże narażone na zalanie wodą gruntową lub zalewanie studzienek kanalizacyjnych wymagają podniesienia punktów ładowania na wysokość minimum 30 cm nad posadzką. W przeciwnym razie woda może dostać się do gniazda i spowodować zwarcie. W takich lokalizacjach lepiej sprawdzają się stacje mobilne na statywie z kablem zwijanym, które można wynieść po zakończeniu sesji.

Najczęstsze błędy przy uruchamianiu ładowania pod ziemią

Brak uzgodnienia mocy z zakładem energetycznym to grzech pierworodny inwestorów. Wallbox o mocy 22 kW pobiera prąd 32 A na fazę, co przekracza standardowe zabezpieczenie 25 A w wielu rozdzielniach głównych budynków mieszkalnych. Skutkiem jest notyfikacja o przeciążeniu i konieczność wymiany zabezpieczenia na droższe, trójfazowe 40 A, co wiąże się z opłatą przyłączeniową od 800 do 2400 zł.

Użycie przedłużaczy i rozgałęźników to kolejna powszechna praktyka. Ładowanie samochodu przez przedłużacz bębnowy o przekroju 1,5 mm² to prosta droga do pożaru. Kabel rozgrzewa się do temperatury 90-100°C, izolacja zaczyna się topić, a w najgorszym scenariuszu powstaje zwarcie łukowe, które potrafi zapalić piankę gaśniczą w podłodze. Bezpieczne ładowanie wymaga stałego połączenia kablowego prowadzonego w osłonie.

Brak oznakowania miejsca ładowania to zaniedbanie, które prowadzi do chaosu organizacyjnego. Inni użytkownicy garażu parkują na stanowisku z wallboxem, blokując dostęp do niego własnymi pojazdami. Zarządca powinien wymalować na posadzce żółte pole o wymiarach 2,5 × 5 m oraz umieścić tabliczkę informacyjną zgodnie z normą PN-EN ISO 7010.

Ignorowanie przeglądów okresowych instalacji to ostatni, ale równie groźny błąd. Normy elektryczne wymagają pomiarów ochrony przeciwporażeniowej co 5 lat w budynkach mieszkalnych, ale w przypadku punktów ładowania zaleca się przegląd co 12 miesięcy. Mechaniczne zużycie gniazda, utrata szczelności obudowy czy degradacja izolacji kabla to procesy, które postępują niepostrzeżenie, a ujawniają się dopiero podczas awarii.

Procedura bezpiecznego ładowania krok po kroku

Sprawdź stan gniazda wallboxa przed podłączeniem. Upewnij się, że wtyczka nie ma śladów przypalenia, a uszczelka jest nienaruszona. Pył i wilgoć to najczęstsze przyczyny uszkodzeń styków, dlatego raz na kwartał warto przetrzeć gniazdo suchą ściereczką.

Podłączaj pojazd dopiero po uruchomieniu sesji w aplikacji lub interfejsie stacji. Ładowanie inicjowane „na ślepo" grozi błędem komunikacji między autem a wallboxem, co w skrajnych przypadkach prowadzi do przerwania sesji w niekontrolowanym momencie. Większość nowoczesnych stacji wymaga autoryzacji kartą RFID lub kodem PIN, co chroni przed nieautoryzowanym użyciem.

Monitoruj temperaturę kabla podczas pierwszych 15 minut sesji. Jeśli kabel jest wyraźnie ciepły w dotyku, przerwij ładowanie i zgłoś usterkę serwisowi. Prawidłowo działający kabel pod obciążeniem 11 kW nagrzewa się maksymalnie do 40°C, co jest ledwo wyczuwalne dla dłoni. Wyraźne ciepło oznacza zbyt mały przekrój lub uszkodzoną izolację.

Po zakończeniu ładowania odłącz wtyczkę i zamknij klapkę gniazda w pojeździe. Kabel pozostaw zwinięty na uchwycie lub na stojaku, by nie leżał na posadzce, gdzie może zostać przejechany lub zabrudzony. Wielu producentów wallboxów oferuje uchwyty z automatycznym zwijaniem, które kosztują 180-350 zł i znacząco przedłużają żywotność kabla.

Źródła: Rozporządzenie Ministra Infrastrutury z dnia 12 kwietnia 2002 r. w sprawie warunków technicznych, jakim powinny odpowiadać budynki i ich usytuowanie (isap.sejm.gov.pl); Polska Norma PN-EN 62196-2 (pkn.pl); Polska Norma PN-HD 60364-6 (pkn.pl); ustawa z dnia 24 sierpnia 1991 r. o ochronie przeciwpożarowej (isap.sejm.gov.pl); materiały CNBOP-PIB (cnbop.pl).
