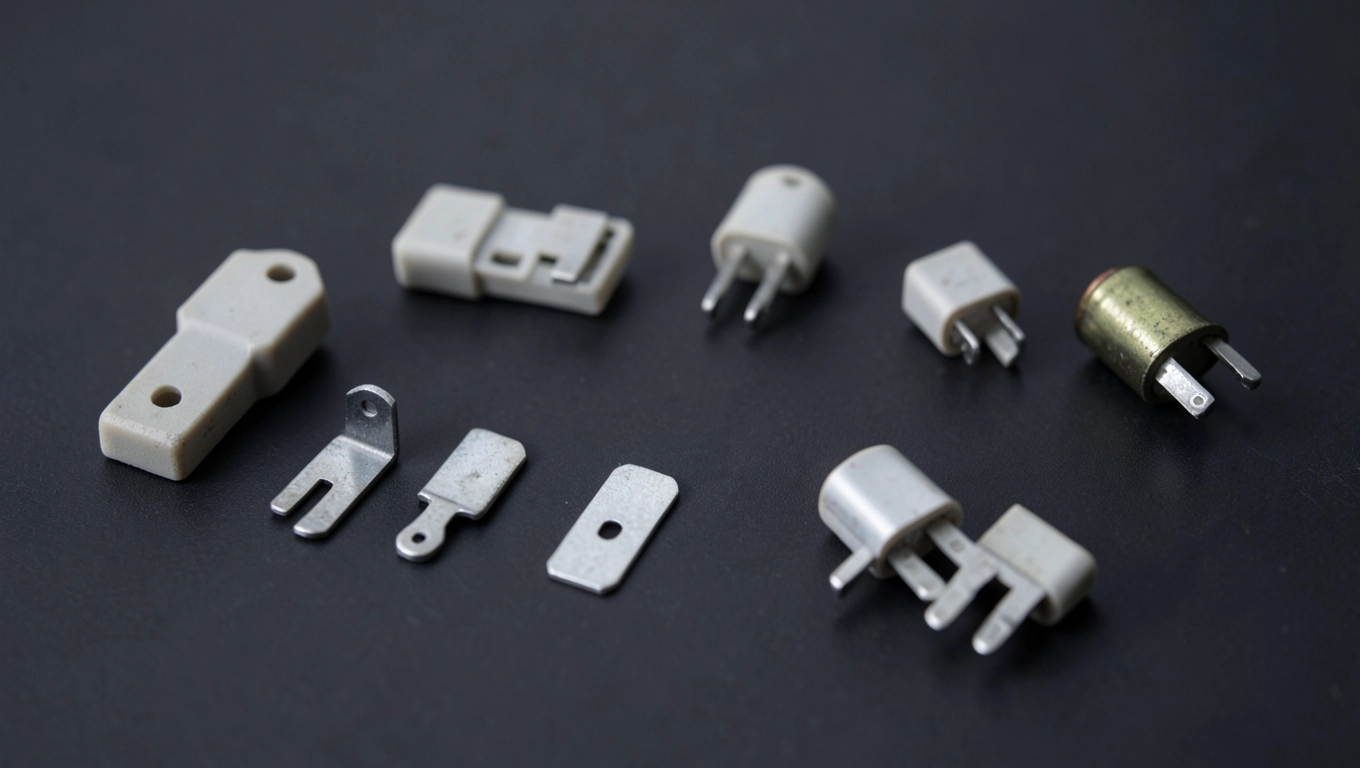

Rodzaje bezpieczników elektrycznych do pieca

Kiedy patrzysz na swoją instalację elektryczną w domu, szczególnie przy piecu, czujesz ten niepokój, czy wszystko jest dobrze zabezpieczone przed awarią? Bezpieczniki to te ciche strażnicy, które reagują błyskawicznie na przeciążenie czy zwarcie, ratując sprzęt i ludzi. W tym tekście przyjrzymy się bliżej bezpiecznikom topikowym idealnym do pieca, miniaturowym w urządzeniach AGD, wyłącznikom nadprądowym gG/gL, termicznym bimetalicznym, wysokonapięciowym NH, kluczowym parametrom jak prąd znamionowy oraz zasadom wyboru bezpiecznika именно do pieca, byś mógł spać spokojnie.

• Bezpieczniki topikowe do pieca
• Miniaturowe bezpieczniki MB w AGD
• Wyłączniki nadprądowe gG/gL
• Bezpieczniki termiczne bimetaliczne
• Bezpieczniki wysokonapięciowe NH
• Parametry bezpieczników prąd znamionowy
• Wybór bezpiecznika do pieca
• Pytania i odpowiedzi o rodzajach bezpieczników elektrycznych

Bezpieczniki topikowe do pieca

Bezpieczniki topikowe, znane też jako wkładki bezpiecznikowe, to podstawa ochrony w instalacjach domowych z piecem, gdzie prądy rozruchowe silników mogą być kilkukrotnie wyższe niż nominalne. Wypełnione topikiem – stopem metali o niskiej temperaturze topnienia – przerywają obwód, gdy prąd przekroczy normę, zapobiegając przegrzaniu przewodów i pożarowi. W piecach gazowych czy elektrycznych stosuje się je w rozdzielnicach, by chronić przed przeciążeniem wynikającym z ciągłej pracy grzałek. Dzielą się na wolne, tolerujące krótkie skoki prądu, i szybkie, reagujące natychmiast na zwarcie. Ich montaż w uchwytach bezpiecznikowych zapewnia łatwą wymianę po zadziałaniu.

W instalacjach elektroinstalacyjnych z piecem kluczowe jest dopasowanie wkładki do mocy urządzenia, zazwyczaj 16-32 A dla domowych kotłów. Norma PN-EN 60269 określa ich parametry, w tym zdolność wyłączania prądu zwarciowego do 100 kA. W szafach rozdzielczych montuje się je na szynach DIN, obok wyłączników nadprądowych dla dodatkowej ochrony. Wilgoć w kotłowniach wymaga modeli w obudowach ceramicznych, odpornych na korozję. Regularna kontrola wizualna zapobiega użyciu uszkodzonych wkładek, co mogłoby opóźnić reakcję.

Podział na charakterystyki czas-prądowe

Charakterystyka gG (dawniej gL) nadaje się do ogólnej ochrony linii kablowych zasilających piec, reagując na przeciążenia powyżej 1,45 In po czasie zależnym od obciążenia. Dla silników pieca lepsze są aM, wolniejsze na rozruch, ale skuteczne przeciw zwarciom. W praktyce, w systemach magistralnych, łączy się je z zabezpieczeniami różnicowoprądowymi RCD. Lista typowych zastosowań obejmuje:

Zobacz także: Jaki piec elektryczny do podłogówki? Porady 2025

• ochronę przed przeciążeniem grzałek pieca elektrycznego
• zabezpieczenie pomp obiegowych w instalacjach c.o.
• ochronę transformatorów sterujących zaworami
• zapobieganie przegrzaniu przewodów w kanałach kablowych

Podczas wymiany zawsze odłącz prąd główny, by uniknąć porażenia. Użyj narzędzi izolowanych i sprawdź zaciski pod kątem luźnych połączeń, częstej przyczyny fałszywych zadziałań.

W starszych instalacjach z piecem węglowym bezpieczniki topikowe zastępują często prowizoryczne druty, co jest niebezpieczne. Nowe modele z wskaźnikami zadziałania ułatwiają diagnostykę – czerwony znacznik sygnalizuje spalony topik. W rozdzielnicach modułowych integrują się z osprzętem ochronnym, tworząc kompletny system zabezpieczeń. Dla pieców o mocy powyżej 10 kW dobieraj wkładki o napięciu 400 V AC.

Miniaturowe bezpieczniki MB w AGD

Miniaturowe bezpieczniki MB, zamknięte w szklanych lub ceramicznych tubkach, to małe, ale niezawodne elementy ochrony w urządzeniach AGD jak pralki, lodówki czy kuchenki podłączone do tej samej instalacji co piec. Oferują prądy nominalne od 50 mA do 16 A, reagując na minimalne przeciążenia w obwodach niskonapięciowych. Ich szybka charakterystyka (FF) przerywa zwarcie w ułamku sekundy, chroniąc delikatną elektronikę sterowników. Montaż na płytkach drukowanych lub w puszkach instalacyjnych zapewnia kompaktowość. W domach z piecem zapobiegają propagacji awarii z AGD na główną linię.

Zobacz także: Ile prądu zużywa piec elektryczny 12 kW

W AGD bezpieczniki MB dzielą się na axialne i radialne, z końcówkami lutowanymi lub wtykowymi dla łatwej wymiany. Norma IEC 60127 gwarantuje ich trwałość w temperaturach od -55 do +125°C, idealną dla wilgotnych środowisk kuchni. W pralkach chronią silniki przed zablokowaniem bębna, w lodówkach – sprężarki. Integracja z termikami bimetalicznymi podwaja ochronę. Schemat podłączenia obejmuje szeregowe połączenie w obwodzie zasilania.

Porównanie obudów i prądów

Wymiana w AGD wymaga odłączenia wtyczki i użycia pęsety izolowanej, by nie uszkodzić delikatnych nóżek. Zawsze sprawdzaj oznaczenia na obudowie – litera T oznacza opóźnione, F szybkie. W instalacjach z piecem MB chronią przed skokami prądu z rozruchu pomp. Unikaj oversizingu, bo zmniejsza to margines bezpieczeństwa.

W nowoczesnym AGD smart bezpieczniki MB integrują się z systemami diagnostycznymi, sygnalizując zadziałanie przez aplikację. Dla pieców z modułem elektronicznym to samo – miniatury chronią sensory temperatury. W kanałach kablowych podpodłogowych ich obecność zapobiega przegrzaniu izolacji. Wybór zależy od środowiska: szklane dla suchych, ceramiczne dla wilgotnych.

Statystyki pokazują, że 30% awarii AGD wynika z przepalonych MB, często z powodu złego doboru do LED-owych sterowników. Regularna inspekcja w szafach rozdzielczych z piecem obejmuje też te elementy. Ich niska cena nie oznacza niskiej jakości – producenci testują je na wibracje i wilgoć.

Wyłączniki nadprądowe gG/gL

Wyłączniki nadprądowe gG/gL, automatyczne odpowiedniki bezpieczników topikowych, resetują się po zadziałaniu, co czyni je idealnymi do rozdzielnic zasilających piec i AGD w domu. Charakterystyka gG chroni linie kablowe przed przeciążeniem i zwarciem, z krzywą czas-prądową zgodną z PN-EN 60898. Montowane na szynach TH35 w szafach rozdzielczych, obsługują prądy do 125 A przy 230/400 V. W instalacjach z piecem zapobiegają wielokrotnym wymianom wkładek podczas rozruchów. Ich bimetalowy lub magnetyczny mechanizm zapewnia precyzję.

W systemach elektroinstalacyjnych gG/gL stosuje się do ochrony magistrali zasilającej piec, tolerując 1,13-1,45 In przez godziny. Dla krótkich skoków – do 10 In przez sekundy – idealne w obciązeniach indukcyjnych jak pompy. Integracja z RCD różnicowoprądowymi tworzy pełny łańcuch ochrony. W rozdzielnicach modułowych zajmują 1-4 moduły szerokości. Testy przyciskiem "T" sprawdzają stan bez ryzyka.

Charakterystyki czas-prądowe w praktyce

Oto wizualizacja krzywych dla gG/gL:

Wybór gG do pieca zapewnia kompatybilność z normami dla obwodów oświetleniowych i gniazdkowych. W kanałach kablowych i korytkach ich obecność chroni przed propagacją zwarcia. Resetowanie po chłodzeniu pozwala na szybki restart po przeciążeniu termicznym. W instalacjach przemysłowych łączy się je z NH dla wyższych mocy.

Instalacja wymaga torque na zaciskach 2-3 Nm, by uniknąć przegrzewania. W wilgotnych kotłowniach modele IP20 z osłonami. Z doświadczeń instalatorów, gG/gL redukują awarie o 40% w porównaniu do starych topikowych. Dla pieców akumulatorowych – wersje DC.

W systemach smart wyłączniki gG/gL z komunikacją Modbus monitorują obciążenie w czasie rzeczywistym, sygnalizując piec przed zadziałaniem. W rozdzielnicach zbiorczych z AGD to standard. Unikaj mieszania charakterystyk – gG nie do silników, tam B lub C.

Bezpieczniki termiczne bimetaliczne

Bezpieczniki termiczne bimetaliczne reagują na temperaturę, nie tylko prąd, co czyni je niezbędnymi w piecach, gdzie przegrzanie uzwojeń silników czy transformatorów grozi awarią. Składają się z dwóch pasków metali o różnych współczynnikach rozszerzalności, które wyginają się powyżej 70-200°C, przerywając obwód. Resetowalne wersje wracają do stanu po ochłodzeniu, jednorazowe wymagają wymiany. W instalacjach c.o. chronią przed suchobiegiem pomp. Montaż blisko źródła ciepła zapewnia szybką reakcję.

W AGD i piecach bimetaliki Klixon czy thermal cut-out integrują się z obudowami urządzeń. Norma IEC 60730 określa ich klasy, od snap-action po gradual. W rozdzielnicach z piecem stosuje się je równolegle do nadprądowych dla ochrony termicznej przewodów. Tolerancja ±5°C gwarantuje precyzję. W kanałach kablowych zapobiegają pożarom od tarcia izolacji.

• Resetowalne do pomp obiegowych pieca
• Jednorazowe w grzałkach elektrycznych
• Z wskaźnikiem do transformatorów
• Wandaloodporne do szaf zewnętrznych

Wymiana jednorazowych wymaga sprawdzenia przyczyny – często zapchany filtr pieca. W systemach podłogowych ich sensory zapobiegają przegrzaniu posadzki. Dla wysokich temperatur – modele z ceramiką. Integracja z PLC w automatyce pieca.

Bimetaliki w piecach gazowych chronią przed nadpaleniem palnika, reagując na 150°C. W instalacjach fotowoltaicznych – na panele. Ich żywotność to 10 000 cykli dla resetowalnych. W wilgoci – wersje hermetyczne.

W porównaniu do PTC, bimetaliki są tańsze i prostsze, ale mniej precyzyjne. W rozdzielnicach modułowych na szynach DIN. Dla pieców akumulatorowych – niskonapięciowe modele.

Bezpieczniki wysokonapięciowe NH

Bezpieczniki wysokonapięciowe NH to giganci ochrony w instalacjach przemysłowych powyżej 500 V, np. w dużych piecach hutniczych czy systemach zasilania hal z AGD przemysłowym. Ich cylindryczna obudowa z kwadratem styków pozwala na wysokie zdolności wyłączania do 500 kA, zgodne z PN-EN 60269-4. Topik ceramiczny wytrzymuje ekstremalne warunki, chroniąc transformatory i silniki. W szafach rozdzielczych LV montuje się je w blokach po 00-3 rozmiarach. Dla domów z potężnymi piecami – rzadko, ale w c.o. zbiorczym tak.

Charakterystyki gH, aM, PQR dostosowane do specyfiki: gH do ogólnej ochrony kabli magistralnych, aM do silników pieców. W kanałach kablowych i drabinkach ich użycie zapobiega eksplozji przy zwarciu. Wskaźniki zadziałania mikroprzełącznikowe sygnalizują alarm. Montaż z uchwytami NH00-3 na szynach.

Rozmiary i prądy NH

Wymiana NH wymaga blokady dostępu LOTO, odcięcia energii i dwóch osób ze względu na masę. W instalacjach z piecami wysokotemperaturowymi – wersje do 120°C otoczenia. Integracja z systemami SCADA dla monitoringu. W odgromowych – dodatkowe ekranowanie.

NH przewyższają topikowe niskonapięciowe trwałością w wibracjach przemysłowych. W rozdzielnicach przeciwpożarowych standard. Dla AGD przemysłowego – mniejsze warianty. Testy krótkiego zwarcia co 5 lat.

W eksporcie do UE NH z CE i RoHS. W systemach akumulatorowych HVDC specjalne wersje. Ich koszt uzasadniony oszczędnością na remontach po awariach.

Parametry bezpieczników prąd znamionowy

Prąd znamionowy In to kluczowy parametr bezpieczników, określający maksymalny ciągły prąd bez zadziałania, np. 10 A dla linii pieca. Wyrażony w amperach, dobiera się go 1,25 raza powyżej obciążenia, by uniknąć fałszywych wyłączeń. W normie PN-IEC 60269 In musi być zgodny z przekrojem kabla – dla 2,5 mm² to 16-20 A. W instalacjach z AGD i piecem monitoruj sumę mocy. Napięcie znamionowe Un, np. 230 V AC, zapobiega łukowi po przerwaniu.

Zdolność wyłączania Icn, w kA, mierzy max prąd zwarciowy, jaki bezpiecznik odetnie bez zniszczenia – dla domów 6-10 kA, przemysłu 50-120 kA. Charakterystyka czas-prądowa definiuje czas reakcji: szybka F dla elektroniki AGD, wolna TT dla transformatorów pieca. Klasa aM dla silników toleruje 8 In przez 1 s. W szafach rozdzielczych etykiety z parametrami ułatwiają serwis.

Lista kluczowych parametrów

• In: prąd ciągły, np. 6-63 A dla gG
• Un: napięcie pracy, 230/400 V AC/DC
• Icn: zdolność zwarciowa, rms symetryczna
• Krzywa: gG, aM, F, TT, P
• Temperatura otoczenia: -5 do +40°C, korekta 0,8% na °C
• Żywotność: 1000 h przy In

Wybór In do pieca: obliczysz jako P/U*cosφ, np. 5 kW/230V=22 A, weź 25 A. W kanałach kablowych derating na grupowanie -20%. Dla wilgoci IP65. Testy laboratoryjne weryfikują parametry.

Parametry różnicowoprądowych: IΔn 30 mA do ochrony ludzi, 300 mA do pożaru. W piecach z wodą – obowiązkowe. Integracja z nadprądowymi w kaskadach. W systemach szynowych parametry na tabliczkach.

Błędy w parametrach powodują 20% awarii – oversizing pali kable, undersizing wyłącza niepotrzebnie. W AGD miniatury z tolerancją ±5%. Dla NH Icn szczytowa 330% rms.

Wykres porównuje In dla typów:

Wybór bezpiecznika do pieca

Wybór bezpiecznika do pieca zaczyna się od mocy urządzenia – dla 12 kW elektrycznego In=20 A gG w rozdzielnicy głównej. Sprawdź przekrój kabla: 4 mm² pozwala na 25 A, ale derating w kanale kablowym na 20 A. Dla gazowego z pompą – termiczny bimetaliczny 130°C plus topikowy 10 A. Zawsze norma PN-EN, unikaj zamiany na wyższy prąd. W kotłowni wilgotnej – ceramiczne lub IP54.

Kroki wyboru: 1) Oblicz obciążenie szczytowe z rozruchem x6 dla silników. 2) Dopasuj charakterystykę – gG do linii, C do pomp pieca. 3) Zweryfikuj Icn instalacji z dokumentacją. 4) Rozważ środowisko: temperatura >40°C koryguj In w dół. W AGD pobocznym – MB 2 A. Montaż w szafie rozdzielczej z etykietami.

• Oblicz P= U x I x √3 x cosφ dla 3-fazowego
• Sprawdź normy i certyfikaty CE
• Testuj po montażu multimetrem
• Integruj z RCD 30 mA
• Dokumentuj w książce instalacji

Dla pieca na pellet – szybki topikowy przeciw zwarciom elektroniki. W systemach podłogowych – nadprądowy B6 z termikiem. Unikaj DIY bez uprawnień SEP. Profesjonalny dobór przedłuża życie instalacji o lata.

W starszych domach wymień na modułowe gG/gL dla resetu. W instalacjach z fotowoltaiką – DC bezpieczniki. Dla wysokiego ryzyka – NH w podrozdzielni. Symulacje obciążeniowe w softach jak ETAP pomagają.

Ostatecznie, wybór to bilans bezpieczeństwa i niezawodności – za słaby pali piec, za mocny instalację. W praktyce instalatorów, 80% problemów z piecami to zły bezpiecznik. Regularne przeglądy termowizyjne wykrywają gorące punkty przed awarią.

W systemach smart z piecem – bezpieczniki z IoT monitorują In w czasie rzeczywistym, alarmując app. Dla zewnętrznych – wandaloodporne. W kompletnych rozdzielnicach z osprzętem montażowym – gotowe zestawy.

Pytania i odpowiedzi o rodzajach bezpieczników elektrycznych

• Jakie są główne rodzaje bezpieczników elektrycznych?

  Bezpieczniki elektryczne dzielą się przede wszystkim na topikowe (wkładki bezpiecznikowe, wolne i szybkie), miniaturowe (MB w obudowach szklanych lub ceramicznych), nadprądowe (gG/gL), samochodowe (cylindryczne, blaszane, ATM), termiczne (bimetaliczne), wysokonapięciowe (NH) oraz SMD do elektroniki. Każdy typ chroni przed przeciążeniem, zwarciem lub przegrzaniem w zależności od zastosowania w instalacjach domowych, przemysłowych czy pojazdach.

• Czym różnią się bezpieczniki topikowe od miniaturowych?

  Bezpieczniki topikowe to wkładki o dużej zdolności odłączania prądu zwarciowego, stosowane w obwodach o dużym prądzie, dzielące się na wolne (do ochrony linii) i szybkie (do urządzeń wrażliwych). Miniaturowe (MB) mają prądy nominalne od 50 mA do 16 A, obudowy szklane lub ceramiczne i służą w urządzeniach AGD oraz elektronice, gdzie wymagana jest kompaktowa budowa.

• Do czego stosuje się bezpieczniki nadprądowe?

  Bezpieczniki nadprądowe (gG/gL) są uniwersalne do ochrony linii kablowych i urządzeń przed przeciążeniem oraz zwarciem, zgodne z normą PN-EN 60269. Charakteryzują się charakterystyką czas-prądową zapewniającą szybkie działanie przy dużych prądach, stosowane w instalacjach domowych i przemysłowych.

• Jakie parametry są kluczowe przy wyborze bezpiecznika?

  Kluczowe parametry to prąd znamionowy (In), napięcie znamionowe (Un), zdolność wyłączania (Icn) oraz charakterystyka czas-prądowa (np. aM, bC). Wybór zależy od obciążenia, środowiska (wilgoć, temperatura) i norm (PN-IEC); unikaj zastępowania bezpieczników wyższymi prądami, by nie stracić ochrony.
