5 zasad bezpieczeństwa elektrycznego, które ocalą ci życie
Porażenie prądem wciąż zbiera tragiczne żniwo na polskich budowach. Według danych GUS w 2023 roku wypadki związane z prądem stanowiły jedną z trzech głównych przyczyn śmierci w sektorze budowlanym. Tymczasem wystarczy pięć ruchomych, konsekwentnie stosowanych zasad, by ryzyko spadło niemal do zera.

- Zasada 1: odłączenie napięcia i próba jego braku próbnikiem
- Zasada 2: blokada mechaniczna i oznakowanie LOTO w praktyce
- Zasada 3: uziemienie oraz zwieranie strefy roboczej krok po kroku
- Zasada 4: wygrodzenie strefy i dopuszczalne uprawnienia SEP G1
- Zasada 5: bezpieczne przywracanie napięcia po zakończeniu prac
Zasada 1: odłączenie napięcia i próba jego braku próbnikiem
Pierwszy krok bywa przeprowadzany zbyt szybko, a to właśnie w nim kryje się najwięcej śmiertelnych pomyłek. Wyłączenie wyłącznika nadprądowego w rozdzielnicy nie oznacza, że napięcie zniknęło z przewodu. Kondensatory, prądy bierne w sieciach TN-C oraz obwody zasilane z agregatów potrafią utrzymywać potencjał przez kilka sekund po rozwarciu styków.
Dlatego normy PN-HD 60364-4-46 i EN 50110-1 nakazują potrójne sprawdzenie braku napięcia. Próbnik dwubiegunowy klasy minimum CAT III 600 V przystawia się najpierw do znanego źródła napięcia (na przykład do gniazdka), potem do punktu, w którym ma być wykonywana praca, a na koniec ponownie do źródła. Taki obieg eliminuje sytuację, w której rozładowany akumulator próbnika da fałszywe wskazanie „brak napięcia" w decydującym momencie.
Próbnik jednobiegunowy, popularny śrubokręt z neonówką, reaguje na pojemność ciała względem ziemi. W suchym obuwiu na izolacji może wskazać brak napięcia tam, gdzie faza wciąż jest pod potencjałem 230 V. Nie używaj go do potwierdzania bezpieczeństwa.
Przy pracy w sieciach trójfazowych każdą fazę sprawdza się osobno względem przewodu neutralnego i ochronnego. W układzie TN-S zwarcie neutralnego z ochronnym w rozdzielnicy piętro wyżej potrafi odwrócić polaryzację i sprawić, że przewód ochronny PE stanie się niebezpieczny. Tylko próbnik dwubiegunowy z atestem pozwala wykryć tę anomalię.
Zasada 2: blokada mechaniczna i oznakowanie LOTO w praktyce

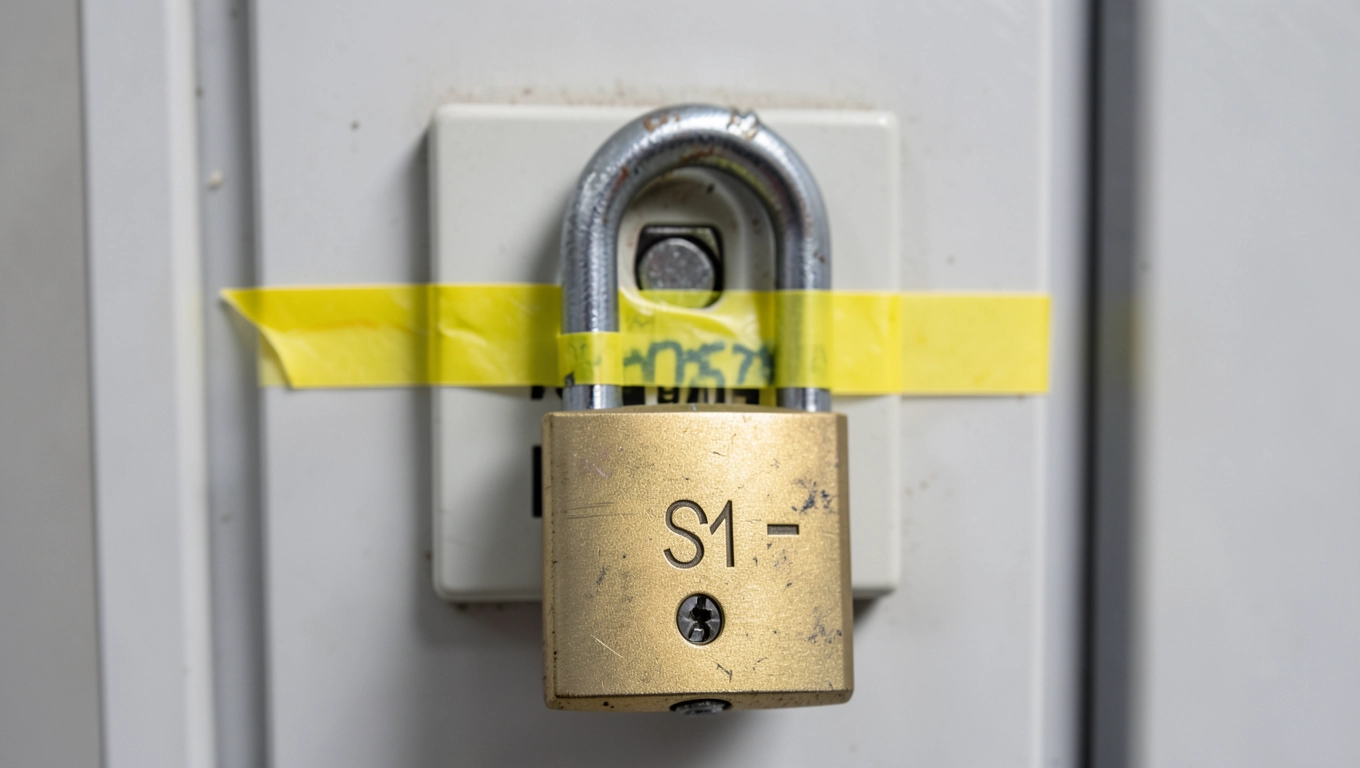

Skuteczna blokada LOTO (Lock Out - Tag Out) opiera się na fizycznym unieruchomieniu rozłącznika w pozycji otwartej. Samo wyłączenie nie chroni przed kimś, kto nieświadomie przywróci zasilanie, widząc migające diody na tablicy synoptycznej. Kłódka montowana na uchwycie rozłącznika mocy, na wyłączniku modułowym z blokadą dźwigni albo na wkładce bezpiecznikowej stanowi jedyny pewny sposób.
W praktyce wyróżnia się trzy poziomy blokady. Indywidualna przypisana jest do jednego montera i nosi jego nazwisko. Grupowa obejmuje cały zespół: każdy pracownik zakłada własną kłódkę na zbiorczy uchwyt, a ten dopiero blokuje rozłącznik. Programowa (inaczej zwana nadzorowaną) stosowana jest, gdy instalacja wymaga ciągłego zasilania, a prace wykonywane są pod nadzorem kierownika.
Taśma izolacyjna, kombinerki wciśnięte w dźwignię, kawałek drutu w otworze bezpiecznika to najczęstsze atrapy blokady. Każda z nich da się usunąć w pięć sekund bez narzędzi, a to oznacza brak ochrony. Kłódka z certyfikatem IEC 60947-4-1 to minimum.
Tabliczka ostrzegawcza, drugi element systemu LOTO, musi zawierać pięć informacji: imię i nazwisko osoby blokującej, datę i godzinę założenia blokady, powód wyłączenia, planowany czas przywrócenia napięcia oraz numer telefonu do koordynatora prac. Zdawkowy napis „nie włączać, prace" jest niewystarczający, bo nie mówi nikomu, kto i kiedy bezpiecznie odblokuje obwód.
Zasada 3: uziemienie oraz zwieranie strefy roboczej krok po kroku
Uziemienie ochronne strefy roboczej to nie to samo co uziemienie instalacji budynku. Przewód PE w ścianie chroni przed zwarciem, lecz nie zabezpiecza przed ładunkiem resztkowym, który pozostaje w przewodzie po odłączeniu od sieci. Uziemiacz roboczy, zakładany po obu stronach miejsca pracy, zwiera fazy do szyny uziemiającej i odprowadza potencjał natychmiast po przypadkowym pojawieniu się napięcia.
Przy napięciu do 1 kV stosuje się uziemiacze przenośne z zaciskiem śrubowym na przewód fazowy i zaciskiem wbijanym w grunt lub łączonym z istniejącą szyną wyrównawczą. W sieciach średniego napięcia 6-30 kV obowiązuje zwieranie wszystkich trzech faz ruchomym uziemiaczem montowanym na izolacyjnej drążce. Kolejność ma znaczenie: najpierw łączymy uziemiacz z uziomem, potem zakładamy zaciski fazowe. Odwrotna kolejność grozi porażeniem przy przypadkowym dotyku.
Norma EN 50522 precyzuje, że przekrój przewodu uziemiacza roboczego nie może być mniejszy niż 16 mm² dla napięć do 1 kV i 25 mm² dla SN. Mniejsze przekroje po prostu nie wytrzymają prądu zwarcia, który potrafi osiągnąć kilkanaście kiloamperów przez ułamek sekundy.
Po założeniu uziemiacza warto sprawdzić miernikiem rezystancji, czy połączenie z uziomem nie przekracza 10 Ω. Pozornie poprawny zacisk na skorodowanej szynie potrafi mieć rezystancję setek omów, co w razie awarii czyni ochronę bezużyteczną.
Zasada 4: wygrodzenie strefy i dopuszczalne uprawnienia SEP G1
Fizyczne wygrodzenie miejsca pracy nie jest ozdobnikiem. EN 50110-1 nakazuje wyraźne oddzielenie strefy, w której istnieje ryzyko dotknięcia części czynnych, od reszty obiektu. W praktyce oznacza to taśmy barierowe w dwóch kolorach (czerwono-białe dla zakazu, żółto-czarne dla ostrzeżenia), słupki odgradzające w rozstawie nie większym niż 2,5 m oraz tablice ostrzegawcze z piktogramem błyskawicy i napięciem roboczym.
Dostęp do strefy mają wyłącznie osoby z uprawnieniami SEP grupy 1 (eksploatacja) lub grupy 1 + 3 (eksploatacja i dozór), jeśli prace wymagają poleceń pisemnych. Grupa G1 obejmuje czynności przy instalacjach do 1 kV, a G1 z rozszerzeniem dopuszcza pracę w sieciach SN. Bez ważnego świadectwa kwalifikacyjnego monter może co najwyżej asystować, nigdy samodzielnie dotykać przewodów.
Przy pracy na liniach WN obowiązuje dodatkowo pisemne polecenie wyłączenia (PWW) wystawiane przez dyspozytora sieci dystrybucyjnej. Polecenie zawiera dokładną identyfikację pola, datę, godzinę, zakres czynności oraz imię koordynatora. Bez tego dokumentu zespół nie ma prawa wejść na teren stacji, nawet jeśli wizualnie wygląda ona na wyłączoną.
| Poziom napięcia | Minimalne środki ochrony | Wymagana dokumentacja |
|---|---|---|
| Do 1 kV (niskie) | Rękawice dielektryczne klasa 0, próbnik CAT III, kłódka LOTO | Polecenie ustne, wpis w dzienniku eksploatacji |
| 6-30 kV (średnie) | Drążek izolacyjny, uziemiacz roboczy, hełm z osłoną twarzy, obuwie dielektryczne | Polecenie pisemne, dopuszczenie SEP G1+E |
| 110 kV i wyżej (wysokie) | Pełny kombinezon ekranujący, łączność radiowa z dyspozytorem | PWW, plan pracy zatwierdzony przez kierownika ruchu |
Zasada 5: bezpieczne przywracanie napięcia po zakończeniu prac
Ostatnia zasada zamyka pętlę i bywa pomijana w wielu instrukcjach, choć właśnie podczas przywracania napięcia dochodzi do zaskakująco wielu wypadków. Procedura odwrotna do LOTO wymaga takiej samej dyscypliny jak blokada, tyle że w odwrotnej kolejności.
Kolejność ściągania blokad jest ściśle określona. Najpierw zdejmuje się uziemiacze robocze, potem tablice ostrzegawcze, następnie kłódki, a na końcu włącza rozłącznik. Zdjęcie uziemiacza pod napięciem grozi powstaniem łuku elektrycznego o temperaturze kilku tysięcy stopni w ułamku sekundy. Każdy etap powinien być odnotowany w dzienniku prac.
Przed włączeniem rozłącznika koordynator przechodzi przez strefę i sprawdza, czy żadne narzędzie, przewód ani element montażowy nie pozostał w obrębie wcześniej wygrodzonym. Fotografia wykonana przed rozpoczęciem prac i porównana ze stanem po ich zakończeniu pomaga wykryć zapomniany śrubokręt na drabince czy kawałek kabla w puszce.
Powiadomienie zespołu o przywróceniu napięcia powinno nastąpić dwutorowo: sygnał dźwiękowy (syrenka 5 sekund) oraz komunikat głosowy przez radiotelefon. Sam SMS do jednego pracownika nie wystarczy, bo reszta ekipy może przebywać poza zasięgiem sieci komórkowej.
Checklista przed przystąpieniem do pracy
- Sprawdzone napięcie próbnikiem dwubiegunowym w trzech cyklach
- Założona kłódka LOTO z tabliczką zawierającą pięć wymaganych informacji
- Uziemiacz roboczy podłączony najpierw do uziomu, potem do faz
- Strefa wygrodzona taśmą i oznakowana tablicami ostrzegawczymi
- Wszyscy członkowie zespołu posiadają ważne uprawnienia SEP
- Wpis w dzienniku eksploatacji lub polecenie pisemne
- Narzędzia izolowane do 1000 V sprawdzone pod kątem uszkodzeń
- Obecność drugiej osoby w przypadku prac pod napięciem SN
- Apteczka i telefon do służb ratunkowych w zasięgu ręki
- Plan przywrócenia napięcia ustalony z dyspozytorem
Box „STOP - zanim zaczniesz"
Czy wiesz, gdzie fizycznie odcinasz zasilanie, a nie tylko na schemacie? Czy próbnik działa i ma ważny przegląd? Czy wszyscy w zespole rozumieją, kto i kiedy odblokuje obwód? Czy uziemiacz będzie założony w poprawnej kolejności? Czy w razie wypadku ktoś z zespołu zna procedurę pierwszej pomocy przy porażeniu?
Pięć pytań, pięć odpowiedzi twierdzących. Jeśli choć jedno wzbudza wątpliwość, prace nie mogą się rozpocząć, niezależnie od harmonogramu i presji przełożonego. To nie strata czasu, lecz warunek, by ten dzień zakończył się normalnie.
Pięć zasad bezpieczeństwa elektrycznego nie jest technicznym rytuałem, lecz systemem zabezpieczeń, który eliminuje ludzki błąd w najbardziej krytycznych momentach. Odłączenie, blokada, próba, uziemienie, wygrodzenie i świadome przywrócenie napięcia tworzą pętlę zamkniętą. Pominięcie jednego ogniwa wystawia życie na ryzyko, którego nie da się już cofnąć.
Pobierz przygotowaną checklistę LOTO w formacie PDF, wydrukuj ją i trzymaj w skrzynce narzędziowej. Najlepsza procedura to ta, która leży pod ręką w chwili, gdy presja czasu kusi do skrótów.
�ródła: PN-HD 60364-4-46 (Instalacje elektryczne niskiego napięcia), EN 50110-1 (Eksploatacja instalacji elektrycznych), EN 50522 (Uziemienie instalacji elektroenergetycznych), Prawo Budowlane (Dz.U. 1994 nr 89 poz. 414 z późn. zm.), GUS - wypadki przy pracy w 2023 r., strona GUS: stat.gov.pl, strona SEP: sep.com.pl, strona PKN: pkn.pl
