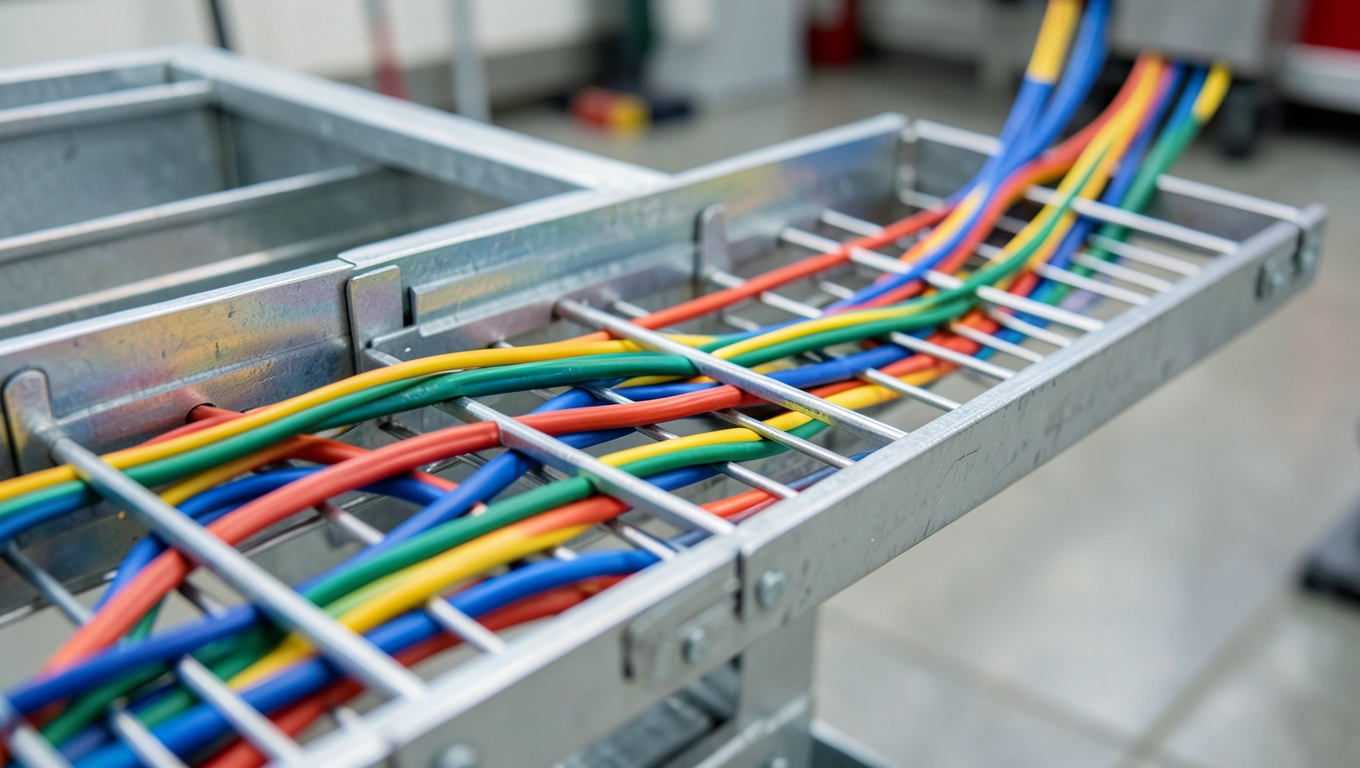

Układanie przewodów elektrycznych w korytkach bez błędów

Remont stropu w starej kamienicy, modernizacja warsztatu samochodowego albo nowa linia produkcyjna w hali magazynowej za każdym razem pojawia się identyczny dylemat: jak poprowadzić kable, żeby instalacja była bezpieczna, dostępna w razie awarii i zgodna z obowiązującymi przepisami. Układanie przewodów elektrycznych w korytkach kablowych to dziś standard w obiektach przemysłowych, komercyjnych i wielu mieszkalnych, a zarazem rozwiązanie, które wciąż budzi mnóstwo pytań praktycznych. Poniżej znajdziesz pełne, techniczne spojrzenie na temat: od wyboru materiału i wymiarów, przez montaż krok po kroku, aż po realne koszty oraz listę błędów, które kosztują czas, pieniądze, a czasem i zdrowie.

• Montaż korytek kablowych krok po kroku zgodnie z normą PN-EN 61537
• Wymiary korytek kablowych i dobór do liczby przewodów
• Korytko kablowe, peszel czy listwa natynkowa co wybrać w 2026?
• Najczęstsze błędy przy układaniu kabli w korytkach i jak ich uniknąć
• Ile kosztuje korytko kablowe za metr i od czego zależy cena

Montaż korytek kablowych krok po kroku zgodnie z normą PN-EN 61537

Przed przystąpieniem do pracy wyznacza się trasę na ścianie lub suficie, uwzględniając odległości między podporami dla korytek stalowych co 1,2-1,5 m, dla lekkich PVC co 0,6-0,8 m, bo w większych przęsłach profil ugina się pod własnym ciężarem wraz z kablami. Trasowanie wykonuje się laserowo lub klasycznie linką, z zachowaniem minimalnych odstępów od rurociągów (150 mm) i od instalacji wodno-kanalizacyjnych, ponieważ skropliny mogą uszkodzić izolację przewodów.

Mocowanie uchwytów wymaga doboru kołków do podłoża. Beton i cegła pełna kołki rozporowe Ø6-8 mm, pustaki ceramiczne kotwy chemiczne lub dedykowane kołki do pustków, a karton-gips przejścia przez profile CW z wkrętami samogwintującymi, bo standardowy kołek w płycie g-k wyrwie się przy pierwszym szarpnięciu korytka z kablami. Odstęp uchwytów od krawędzi korytka wynosi zwykle 100-150 mm, a przy narożnikach dodaje się wspornik wzmacniający.

Cięcie korytek stalowych wykonuje się nożycami do blachy lub piłką szablastową z drobnym uzwojeniem bruzdownik tarczowy przypala powłokę cynkową i przyspiesza korozję w miejscu styku. Korytka PVC tnie się piłą drobnozębną, a krawędź czyści nożem, bo zadziory zatrzymują wilgoć i mogą uszkodzić powłokę kabla podczas wciągania.

Układanie kabli z zachowaniem promienia gięcia

Minimalny promień gięcia dla kabli elektroenergetycznych wynosi od 6 do 15 razy średnica zewnętrzna, w zależności od typu i przekroju YDYp 3×2,5 mm² zgina się przy 6D, ale YKXS 5×10 mm² wymaga już 12D, bo włókna miedziane przy mniejszym łuku pękają w sposób niewidoczny gołym okiem. Przy narożnikach korytka stosuje się łagodne łuki lub gotowe elementy kształtowe, a kabel prowadzi się wzdłuż wewnętrznego łuku trasy.

Łączenie odcinków korytek metalowych wymaga łączników kątowych i śrubowych, z zachowaniem ciągłości elektrycznej każdy łącznik mostkuje się przewodem miedzianym 6 mm² do szyny wyrównawczej, bo prąd zwarciowy płynie właśnie korytkami metalowymi i przy braku mostkowania może stopić połączenie śrubowe w ciągu ułamków sekundy. Korytka PVC łączy się na zatrzask lub klej, z zachowaniem szczeliny dylatacyjnej co 6 m przy różnicach temperatur.

Separacja obwodów i uziemienie

Norma PN-EN 61537 oraz zasady SEP wymagają separacji kabli elektroenergetycznych od sygnałowych minimalna odległość 200 mm lub przegroda metalowa uziemiona, bo pole elektromagnetyczne przewodów 400 V indukuje zakłócenia w transmisji danych nawet przy ekranowaniu. Korytka metalowe uziemia się w najbliższym punkcie rozdzielni, a rezystancja połączeń nie powinna przekraczać 0,5 Ω.

Wymiary korytek kablowych i dobór do liczby przewodów

Standardowe szerokości korytek to 50, 100, 150, 200 i 300 mm, wysokości 50, 60 i 100 mm. Najczęściej stosowane profile w halach to 200×60 mm i 300×60 mm mieszczą wiązki 20-30 kabli energetycznych. Drabinki kablowe osiągają szerokość 600 mm i udźwigną masywne przewody do 240 mm², stosowane w stacjach transformatorowych.

Tabela doboru korytka do liczby kabli YDYp 3×2,5 mm²

Wypełnienie korytka nie powinno przekraczać 40% pola przekroju użytecznego to wymóg normy i gwarancja, że ciepło z kabli pod obciążeniem odprowadza się przez konwekcję, a przy awarii możliwe jest dołożenie kolejnego obwodu bez kucia ścian. Dobierając rozmiar, dodaje się 30% zapasu na przyszłe rozbudowy, bo dorabianie drugiego korytka obok starego zawsze kosztuje więcej niż większy profil od razu.

Materiał a środowisko pracy

Stal ocynkowana ogniowo sprawdza się wewnątrz suchych pomieszczeń, stal nierdzewna AISI 304 w środowiskach wilgotnych, aluminium w aplikacjach lekkich i tam, gdzie liczy się masa (np. podwieszane sufity podwieszane). PVC nie koroduje, ale odkształca się powyżej 60°C i nie ekranuje pola elektromagnetycznego dlatego przy dużej mocy i wrażliwej automatyce lepiej sprawdzają się korytka metalowe perforowane.

Korytko kablowe, peszel czy listwa natynkowa co wybrać w 2026?

Peszel podtynkowy chroni kabel w ścianie, ale utrudnia diagnostykę i wymianę po 30 latach izolacja traci elastyczność, a wymiana oznacza kucie. Listwa natynkowa z PVC kompensuje estetykę w mieszkaniach, ale jej przekrój ogranicza liczbę kabli i trudno ją poprowadzić w narożnikach przy większych średnicach. Korytko kablowe łączy oba światy: dostępność peszla, estetykę listwy i pojemność dużej instalacji.

Tabela porównawcza metod prowadzenia przewodów

Korytka nie stosuje się w pomieszczeniach mieszkalnych z eksponowaną estetyką ścian (salony, sypialnie), chyba że projekt przewiduje sufit podwieszany maskujący instalację. Listwa natynkowa nie sprawdza się przy kablach powyżej 10 mm² średnicy, bo profil nie mieści gięcia. Peszel nie stosuje się w stropach ani w ścianach karton-gips bez dodatkowej ochrony przed uszkodzeniami mechanicznymi.

Najczęstsze błędy przy układaniu kabli w korytkach i jak ich uniknąć

Przepełnienie korytka powyżej 40% przekroju to grzech główny kable pod obciążeniem grzeją się, a brak cyrkulacji powietrza podnosi temperaturę izolacji nawet o 20°C, co skraca żywotność z 40 do 15 lat. Rozwiązanie to dobór profilu z 30% zapasem i stała kontrola wypełnienia przy każdym dołożeniu nowego obwodu.

Brak separacji obwodów energetycznych i sygnałowych generuje zakłócenia w sieciach Ethernet, automatyce PLC i systemach BMS. Kable zasilające wytwarzają pole elektromagnetyczne o natężeniu proporcjonalnym do prądu, a pole to indukuje napięcia w żyłach sygnałowych. Rozwiązanie to odległość minimum 200 mm lub przegroda stalowa uziemiona.

Mocowanie korytek do ścian z karton-gipsu bez wzmocnień to częsta przyczyna awarii. Płyta g-k o grubości 12,5 mm utrzymuje obciążenie do 15 kg na punkt, a korytko 200×60 mm z kablami waży 8-12 kg/m. Po roku wkręt wyrywa się pod wpływem drgań i cykli termicznych. Rozwiązanie to mocowanie do profili CW lub przejście przez płytę do konstrukcji stalowej ściany.

Checklista montażu 10 punktów kontrolnych

• Trasa wyznaczona laserowo, z zachowaniem odstępów od rurociągów.
• Uchwyty rozmieszczone co 1,2 m (stal) lub co 0,7 m (PVC).
• Krawędzie cięcia zabezpieczone przed korozją.
• Promienie gięcia kabli zgodne z kartą katalogową.
• Wypełnienie korytka poniżej 40% pola.
• Separacja obwodów energetycznych i sygnałowych.
• Mostkowanie wszystkich łączników mechanicznych.
• Uziemienie korytek metalowych zmierzone poniżej 0,5 Ω.
• Dokumentacja tras kablowych w formie rysunku powykonawczego.
• Oznakowanie obwodów na korytkach co 10 m.

Brak dokumentacji tras kablowych to błąd, który zemści się przy pierwszej awarii. Bez rysunku powykonawczego elektryk szukający usterki traci godziny na identyfikację obwodów, a w obiektach przemysłowych każda godzina przestoju kosztuje więcej niż cały koszt dokumentacji.

Ile kosztuje korytko kablowe za metr i od czego zależy cena

Ceny korytek różnią się znacząco w zależności od materiału, szerokości i producenta. Korytka stalowe ocynkowane o szerokości 100 mm kosztują 18-28 zł/m, korytka 200×60 mm osiągają 35-55 zł/m, a drabinki kablowe 300×60 mm 60-95 zł/m. Profile PVC są tańsze (12-22 zł/m), ale mają mniejszą nośność i nie zapewniają ekranowania elektromagnetycznego.

Tabela cen korytek kablowych (stan orientacyjny)

Koszt elementów dodatkowych (narożniki, trójniki, łączniki, zaślepki) wynosi zwykle 15-25% wartości samych korytek. Uchwyty i wsporniki to kolejne 10-20%. Pełna instalacja z materiałem i robocizną w hali 500 m² to wydatek rzędu 25 000-60 000 zł, w zależności od gęstości tras i liczby punktów mocowania.

Kiedy nie warto oszczędzać na korytkach

Stosowanie korytek PVC w halach przemysłowych z temperaturą powyżej 40°C to fałszywa oszczędność profile odkształcają się w ciągu 3-5 lat i wymagają wymiany. Korytka stalowe bez mostkowania łączników pozornie działają, ale przy zwarciu stanowią zagrożenie pożarowe. Najważniejszy jest dobór właściwego profilu z 30% zapasem na przyszłe rozbudowy.

Układanie przewodów elektrycznych w korytkach to jedno z tych rozwiązań, które w perspektywie 20 lat okazują się najtańsze, jeśli wykonane zgodnie z normą PN-EN 61537 i z dokumentacją powykonawczą. Zainwestuj czas w trasowanie, dobierz profil z zapasem, mostkuj każdy łącznik i zapomnij o problemach na kolejne dekady.

Źródła danych i przepisy: PN-EN 61537:2009 Systemy prowadzenia kabli i przewodów Korytka kablowe perforowane i drabinki kablowe, norma zharmonizowana z dyrektywą niskonapięciową LVD 2014/35/UE; PN-HD 60364 Instalacje elektryczne niskiego napięcia; Warunki techniczne, jakim powinny odpowiadać budynki i ich usytuowanie (Rozporządzenie Ministra Infrastruktury z dnia 12 kwietnia 2002 r., Dz.U. 2002 nr 75 poz. 690 z późn. zm.); Stowarzyszenie Elektryków Polskich SEP wymagania kwalifikacyjne dla instalatorów; dane cenowe z ofert dystrybutorów hurtowych materiałów elektrotechnicznych w Polsce (I kwartał 2026).
