Równoważenie hydrauliczne instalacji grzewczej – klucz do oszczędności

Każdy, kto zmaga się z nierównomiernym ciepłem w domu zimne grzejniki w sypialni, gdy w salonie parzy boiler wie, jak frustrujące bywa szukanie przyczyny. Problem rzadko leży w samym kotle czy jakości izolacji. Znacznie częściej winowajcą jest instalacja, w której woda grzewcza płynie tam, gdzie napotyka najmniejszy opór, zamiast trafić dokładnie tam, gdzie powinna. Równoważenie hydrauliczne instalacji grzewczej to jedyna metoda, która rozwiązuje ten problem u źródła, a nie maskując objawy kolejnymi warstwami ocieplenia czy wyższą temperaturą zasilania.

• Dobór zaworów równoważących do instalacji grzewczej
• Regulacja ciśnienia i przepływu w systemie ogrzewania
• Wpływ równoważenia hydraulicznego na efektywność energetyczną
• Pomiary i diagnostyka podczas równoważenia instalacji
• Automatyczne systemy równoważenia hydraulicznego
• Równoważenie hydrauliczne instalacji grzewczej Pytania i odpowiedzi

Dobór zaworów równoważących do instalacji grzewczej

Zawory równoważące dzielą się na dwa zasadnicze typy ręczne i automatyczne a wybór między nimi determinuje charakter sterowania w całym układzie. Zawory ręczne, zwane statycznymi, wymagają jednorazowej regulacji podczas uruchomienia instalacji i utrzymują nastawione przepływy tak długo, jak parametry pracy pozostają niezmienne. Ich konstrukcja opiera się na precyzyjnie skalibrowanym otworze dławiącym, którego opór zastępuje naturalną stratę ciśnienia na najbardziej obciążonych odcinkach obiegu. Sprawdzają się w prostych układach jednorodnych, gdzie rozbudowa sieci nie jest planowana.

Zawory automatyczne wyposażone w regulator ciśnienia różnicowego utrzymują stałą wartość Δp niezależnie od zmieniających się warunków pracy. Gdy jeden użytkownik zakręca głowicę termostatyczną, pozostali nie odczuwają efektu sabotażu hydraulicznego automat natychmiast kompensuje zmianę oporu. To właśnie ta cecha decyduje o ich przewadze w budynkach wielorodzinnych, gdzie eksploatacja systemu grzewczego rzadko kiedy przebiega według projektowych założeń.

Przy doborze zaworów równoważących należy posługiwać się charakterystyką hydrauliczną instalacji, czyli wykresem zależności strata ciśnienia-przepływ dla każdego odbiornika. Kluczowe parametry techniczne obejmują zakres regulacji KV (współczynnik przepływu), maksymalne ciśnienie robocze oraz dopuszczalną temperaturę czynnika. Wartość KV wyrażona w m³/h przy spadku ciśnienia 1 bar pozwala precyzyjnie dobrać nastawy dla każdego obiegu.

Nie bez znaczenia pozostaje lokalizacja zaworu w pionie instalacyjnym. Zawory równoważące montowane na powrocie umożliwiają pomiar temperatury czynnika po przejściu przez odbiornik, co ułatwia weryfikację poprawności nastaw. Z kolei montaż na zasilaniu pozwala na bezpośrednie porównanie ciśnień przed i za zaworem. Zgodnie z wytycznymi PN-EN 12828 projekt instalacji grzewczej powinien uwzględniać dostęp serwisowy do armatury regulacyjnej.

W tabeli poniżej zestawiono podstawowe parametry zaworów stosowanych w typowych instalacjach jednorodzinnych i wielorodzinnych.

Regulacja ciśnienia i przepływu w systemie ogrzewania

Każdy obieg grzewczy charakteryzuje się indywidualną krzywą oporu hydraulicznego im dalej od kotła, tym wyższe ciśnienie musi wytworzyć pompa obiegowa, by przepchnąć przez całą sieć przewodów i złączy. W instalacji niezrównoważonej najkrótszy obieg hydrauliczny zazwyczaj do grzejnika najbliższego źródła ciepła pochłania nieproporcjonalnie dużą część dostępnej energii ciśnienia, pozostawiając na końcu układu ciśnienie niewystarczające do prawidłowego napływu czynnika.

Regulacja polega na celowym wprowadzeniu dodatkowego oporu w obiegach o zbyt niskim oporze naturalnym, aby wyrównać całkowitą stratę ciśnienia w każdym obiegu do wartości określonej w projekcie. Zjawisko to nazywamy kompensacją hydrauliczną. W praktyce oznacza to, że zawór dławiący na obiegu o długości piętnastu metrów będzie zamknięty bardziej niż na obiegu o długości osiemdziesięciu metrów mimo identycznych grzejników.

Prawidłowa regulacja wymaga określenia projektowego przepływu dla każdego odbiornika na podstawie zapotrzebowania na moc cieplną. Wzór Q = ṁ × c × ΔT pozwala wyliczyć masowy przepływ czynnika, gdzie Q to moc grzejnika w watach, ṁ to przepływ masowy w kg/s, c to ciepło właściwe wody (4,19 kJ/kg·K), a ΔT to różnica temperatur między zasilaniem a powrotem. Dla typowego ΔT = 20 K i mocy 1 kW przepływ wynosi około 0,043 kg/s, co przekłada się na objętościowy przepływ rzedu 0,043 m³/h.

Przy regulacji warto pamiętać o zjawisku nieliniowości charakterystyki zaworu kilkuprocentowa zmiana pozycji trzonu może spowodować kilkudziesięcioprocentową zmianę przepływu w punktach wysokiego wzmocnienia. Dlatego zawory równoważące projektuje się na około 50-70% ich maksymalnej przepuszczalności, co zapewnia dostateczny zakres regulacji w obie strony od wartości zadanej.

Wpływ równoważenia hydraulicznego na efektywność energetyczną

Niezrównoważona instalacja grzewcza wymusza podwyższenie temperatury zasilania kotła, by odbiorników otrzymał minimalną wymaganą ilość ciepła. Każdy stopień Celsjusza wyższej temperatury zasilania oznacza około 2-3% większe straty ciepła w przewodach oraz sprawność kotła niższą o ułamki procenta. W skali sezonu grzewczego może to oznaczać dodatkowe kilkaset złotych na rachunkach za paliwo.

Badania przeprowadzone na budynkach wielorodzinnych wskazują, że po wykonaniu profesjonalnego równoważenia hydraulicznego zużycie energii na cele ogrzewania spada średnio o 8-15% w stosunku do stanu przed regulacją. Efekt ten wynika nie tylko z obniżenia temperatury zasilania, ale również z eliminacji przegrzewania pomieszczeń blisko kotła, które wcześniej kompensowano uchylaniem okien praktyką tak powszechną, że stała się niemal rytuałem w polskich blokach z przełomu wieków.

Równoważenie wpływa również na żywotność elementów systemu. Pompa obiegowa pracująca z nieobciążoną częścią przewodów zużywa się szybciej, ponieważ musi pokonywać opór tylko części instalacji, co powoduje przepływy wyższe od projektowych. Woda pędząca przez przewody z prędkością przekraczającą 1,5 m/s powoduje erozję ścianek rur i złączek, generując mikropęknięcia i awarie. Równoważenie przywraca projektowe prędkości przepływu, co bezpośrednio przekłada się na cichszą pracę instalacji i wolniejsze zużycie armatury.

Z punktu widzenia certyfikacji energetycznej budynków, równoważenie hydrauliczne wpisuje się w wymagania Warunków Technicznych 2021, które nakładają obowiązek stosowania urządzeń regulujących zużycie energii. Dokumentacja z przeprowadzonego równoważenia stanowi element świadectwa charakterystyki energetycznej, potwierdzający, że instalacja spełnia założenia projektowe w zakresie efektywności dystrybucji ciepła.

Pomiary i diagnostyka podczas równoważenia instalacji

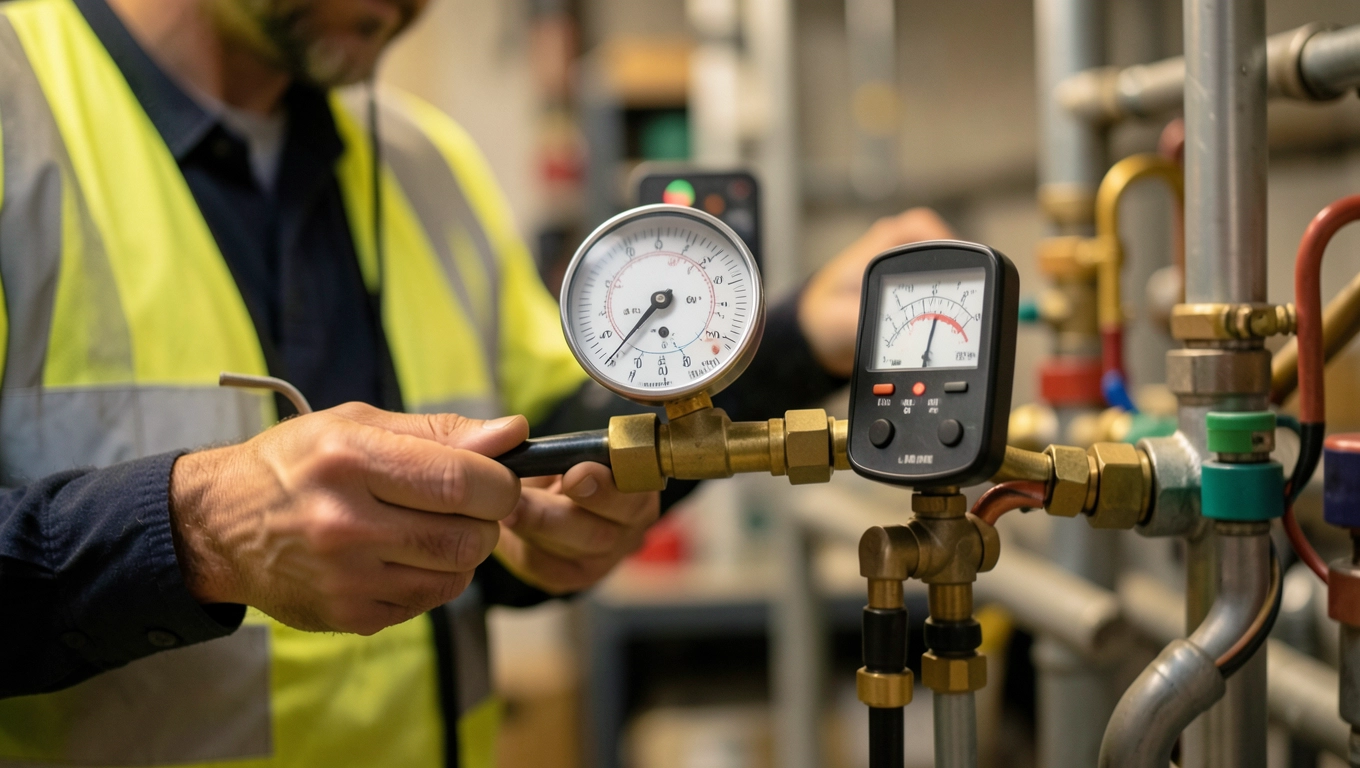

Podstawowym narzędziem pomiarowym przy równoważeniu jest różnicowy, który pozwala odczytać spadek ciśnienia na zaworze równoważącym. Znając wartość KV zaworu i mierząc Δp, obliczamy rzeczywisty przepływ według wzoru Q = KV × √Δp, gdzie Q wyrażony jest w m³/h, KV w m³/h, a Δp w bar. Ta zależność kwadratowa oznacza, że podwojenie spadku ciśnienia zwiększa przepływ jedynie o około 41%, co wymaga precyzyjnych odczytów przy niskich wartościach Δp.

Pomiar temperatury powrotu dostarcza równie istotnych informacji zbyt niska temperatura powrotu świadczy niedostatecznym przepływie dany odbiornik, podczas gdy zbyt wysoka wskazuje na nadprzepływ. Różnica temperatur między zasilaniem a powrotem powinna odpowiadać projektowej wartości ΔT, a jej odchylenia sygnalizują konieczność korekty nastaw zaworu równoważającego. Prawidłowa wartość dla układów niskotemperaturowych wynosi zazwyczaj 10-15 K.

Urządzenia do automatycznego równoważenia, takie jak przepływomierze ultradźwiękowe czy termometry z funkcją bilansową, znacząco skracają czas regulacji i minimalizują błędy pomiarowe. Przepływomierz ultradźwiękowy montowany na przewodzie umożliwia bezinwazyjny pomiar przepływu objętościowego bez konieczności przecinania rury wystarczy założyć sondy na zewnątrz przewodu w miejscach o odpowiedniej długości prostej.

Po zakończeniu regulacji sporządza się protokół z pomiarów, zawierający wartości nastaw wszystkich zaworów, zmierzone przepływy oraz temperatury czynnika na każdym odbiorniku. Dokument ten stanowi punkt odniesienia przy przyszłych kontrolach serwisowych i umożliwia wykrycie degradacji parametrów instalacji na wiele lat przed wystąpieniem awarii.

Automatyczne systemy równoważenia hydraulicznego

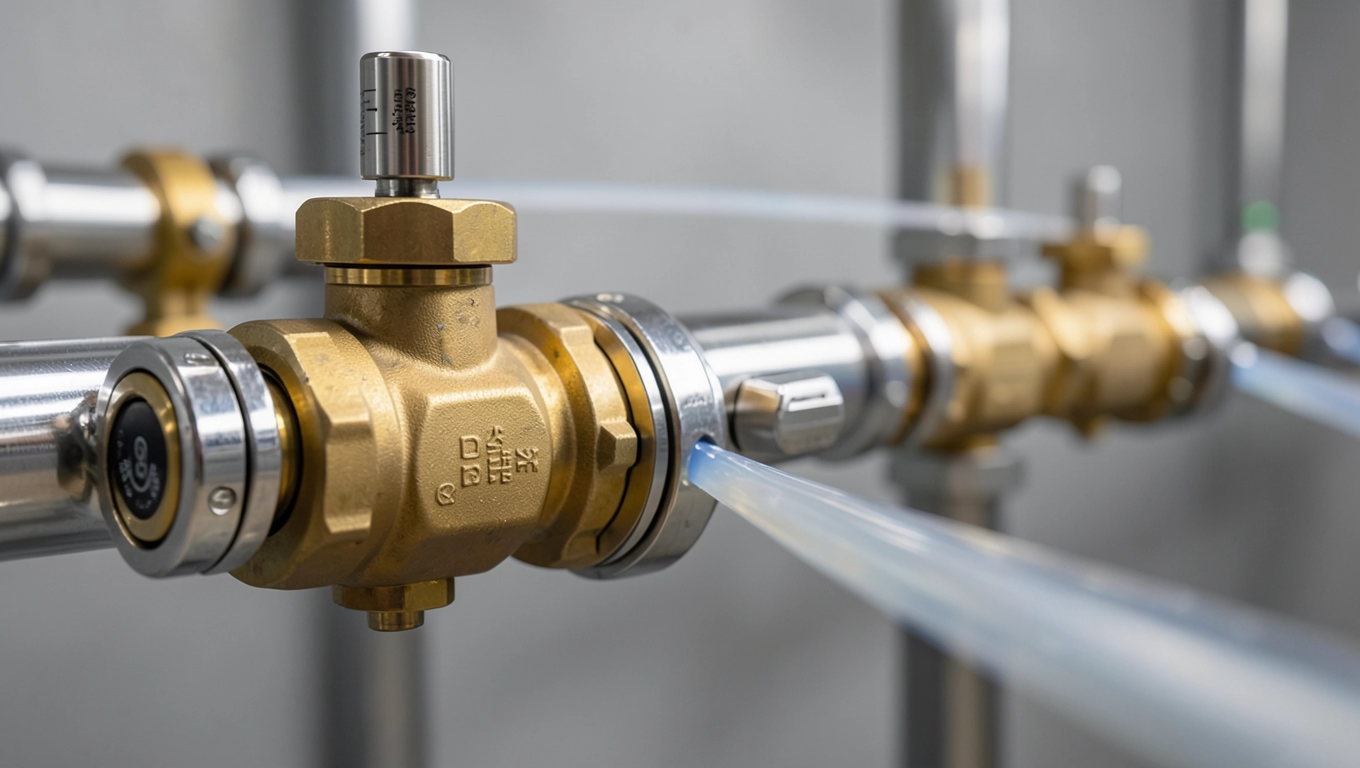

Automatyczne systemy równoważenia hydraulicznego eliminują potrzebę ręcznej regulacji poprzez zastosowanie zaworów z wbudowanymi regulatorami ciśnienia różnicowego, które samoczynnie utrzymują zadaną wartość Δp niezależnie od chwilowego obciążenia instalacji. Ich zasada działania opiera się na porównaniu ciśnień mierzonych po obu stronach membrany i odpowiednim przestawieniu stożka zaworu, gdy tylko zmierzona wartość odbiega od nastawy.

W bardziej zaawansowanych rozwiązaniach stosuje się cyfrowe systemy zarządzania hydraulicznego, które komunikują się z pompą obiegową wyposażoną w przetwornicę częstotliwości. Taki układ adaptacyjny na bieżąco analizuje zapotrzebowanie na przepływ w poszczególnych strefach i optymalizuje parametry pracy pompy, redukując jej pobór mocy nawet o 50% w porównaniu z tradycyjnym sterowaniem włącz/wyłącz.

Automatyzacja sprawdza się szczególnie w budynkach o zmiennej strukturze użytkowania hotelach, biurowcach, szkołach gdzie w jednych strefach instalacja pracuje pełną parą, podczas gdy inne pozostają w trybie oszczędzania energii. Tradycyjne równoważenie statyczne nie jest w stanie skutecznie obsłużyć tak dynamicznie zmieniających się warunków, natomiast zawory automatyczne reagują w ciągu kilkunastu sekund na każdą zmianę położenia głowicy termostatycznej.

Decydując się na system automatyczny, należy uwzględnić wyższy koszt inwestycyjny kompletny układ z regulatorami Δp i centralą sterującą może kosztować od 120 do 250 PLN za punkt grzewczy, podczas gdy ręczne zawory równoważące to wydatek rzędu 80-150 PLN za sztukę. Jednak przy analizie całkowitego kosztu eksploatacji uwzględniającym oszczędności energii oraz koszty ponownych regulacji, próg rentowności takiej inwestycji wynosi zazwyczaj od trzech do pięciu lat.

Podsumowując, równoważenie hydrauliczne instalacji grzewczej nie jest luksusem dostępnym jedynie w nowoczesnych obiektach, lecz podstawowym warunkiem prawidłowego funkcjonowania każdego systemu grzewczego. Niezależnie od wybranej metody statycznej, dynamicznej czy w pełni automatycznej kluczowe jest traktowanie go jako integralnego elementu projektowania i eksploatacji instalacji, a nie późniejszego dodatku ratującego błędy koncepcji.

Jeśli instalacja w Twoim budynku wykazuje objawy nierównomiernego rozkładu ciepła, warto rozpocząć od podstawowego pomiaru temperatur powrotu na poszczególnych pionach. Taka diagnostyka, możliwa do przeprowadzenia samodzielnie przy użyciu termometru kontaktowego, pozwala zidentyfikować najbardziej dysfunkcyjne obiegi bez konieczności angażowania specjalistycznego sprzętu. Wyniki tego wstępnego audytu stanowią solidną podstawę do podjęcia decyzji o pełnym równoważeniu przeprowadzanym przez profesjonalny instalatorski serwis.
