Protokół odbioru instalacji hydraulicznej bez stresu i wpadek

Między momentem, gdy ostatnia rura trafia na swoje miejsce, a chwilą, gdy w kranie pojawia się woda pod prawidłowym ciśnieniem, stoi jeden papier, który decyduje o spokoju inwestora na lata. Protokół odbioru instalacji hydraulicznej to nie formalność urzędnicza ani biurokratyczna fanaberia wykonawcy. To konkretny zapis stanu faktycznego rurociągów, armatury i połączeń w chwili, gdy woda zaczyna płynąć pod docelowym ciśnieniem roboczym.

• Jakie dokumenty dołączyć do protokołu odbioru
• Próba szczelności i pomiary w protokole odbioru
• Odbiór instalacji wodno-kanalizacyjnej krok po kroku
• Najczęstsze błędy przy sporządzaniu protokołu odbioru
• Najważniejsze parametry przy odbiorze w liczbach
• Gdzie szukać potwierdzenia wiarygodności

Jakie dokumenty dołączyć do protokołu odbioru

Sama próba szczelności bez dokumentacji odniesienia ma wagę słownych zapewnień hydraulika. Rzetelny odbiór wymaga trzech warstw papierów, z których każda pełni inną funkcję dowodową.

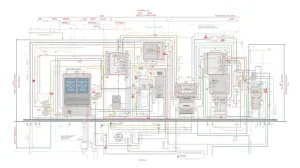

Projekt budowlany oraz powykonawcza dokumentacja instalacji stanowią punkt wyjścia każdego odbioru. To wobec nich sprawdza się zgodność wykonania z założeniami projektanta. Powykonawcza dokumentacja powinna zawierać schematy tras rurociągów, lokalizację zaworów odcinających, oznaczenia średnic oraz materiałów. Bez schematu powykonawczego nawet doświadczony inspektor nie jest w stanie ocenić, czy instalacja odpowiada temu, co zostało zaprojektowane.

Dziennik budowy z wpisami dotyczącymi robót hydraulicznych tworzy chronologię prac. Wpis o zakończeniu montażu, rozpoczęciu próby ciśnieniowej i jej wyniku porządkuje fakty w czasie. W razie sporu o to, kiedy pojawiły się usterki, dziennik bywa rozstrzygający.

Atesty, certyfikaty i deklaracje zgodności na materiały to trzecia warstwa. Rury, kształtki, zawory i izolacja powinny posiadać dokumenty potwierdzające zgodność z normami zharmonizowanymi. Dla rur PEX/PE w instalacjach wody pitnej kluczowa jest aprobata techniczna dopuszczająca kontakt z wodą przeznaczoną do spożycia. Brak takiego dokumentu oznacza, że formalnie nie można dopuścić instalacji do eksploatacji.

Kluczową rolę odgrywa również wcześniejsza dokumentacja z próby szczelności. Protokół z próby ciśnieniowej, sporządzony jeszcze przed zakryciem bruzd w ścianach, stanowi załącznik do odbioru końcowego. Zasada jest prosta: instalacja, która nie przeszła próby szczelności pod nadciśnieniem, nie powinna być odbierana jako kompletna.

Specyfikacje techniczne wykonania i odbioru robót (STWiOR) oraz warunki gwarancji udzielonej przez wykonawcę domykają pakiet. Zawierają one wymagania, które łatwo pominąć w samym projekcie: dopuszczalne tolerancje, wymagane ciśnienia próbne, okres gwarancji i zakres odpowiedzialności za wady ukryte.

Próba szczelności i pomiary w protokole odbioru

Próba szczelności to moment, w którym woda albo ją zdradzi, albo potwierdzi jakość montażu. Mechanizm jest prosty fizycznie: woda pod zwiększonym ciśnieniem wymusza wyciek wszędzie tam, gdzie połączenie nie jest szczelne. Nawet mikroskopijna nieszczelność ujawnia się jako spadek ciśnienia na manometrze w czasie obserwacji.

Dla instalacji wody zimnej i ciepłej norma PN-EN 806-4 oraz PN-92/B-01706 wskazują ciśnienie próbne równe 1,5-krotności ciśnienia roboczego, ale nie mniej niż 1 MPa dla instalacji z tworzyw sztucznych. Czas obserwacji po stabilizacji wynosi zazwyczaj 30 minut. Dopuszczalny spadek ciśnienia w tym czasie nie powinien przekraczać 0,02 MPa, choć wielu producentów rur PEX podaje własne, bardziej rygorystyczne wartości.

Instalacja kanalizacyjna wymaga próby szczelności innego typu, bo ciśnienie robocze kanalizacji jest bliskie atmosferycznemu. Tu kluczowa jest próba wodna z napełnieniem rurociągu wodą do poziomu najwyżej położonego punktu przewodu i obserwacją przez minimum 15 minut. Alternatywnie stosuje się próbę powietrzną pod nadciśnieniem 0,5 kPa z użyciem substancji pianotwórczej na połączeniach.

Przy odbiorze centralnego ogrzewania schemat jest bardziej rozbudowany. Próba ciśnieniowa zimną wodą potwierdza szczelność połączeń, natomiast właściwy pomiar działania instalacji odbywa się przy próbie gorącej wody lub podczas rozruchu kotłowni. W trakcie tej próby mierzy się temperatury na zasilaniu i powrocie, sprawdza regulację zaworów termostatycznych i równomierność grzania poszczególnych obiegów.

Warto wpisać do protokołu konkretne wartości liczbowe, a nie sformułowania typu ciśnienie w normie. Ciśnienie próbne 1,2 MPa, czas stabilizacji 20 minut, czas obserwacji 30 minut, odczyt początkowy i końcowy na manometrze. Taki zapis po latach pozwala odtworzyć dokładnie, co i kiedy zmierzono.

Manometr użyty do próby musi mieć aktualną legalizację lub przynajmniej cechę kontrolną. Zbyt częsty błąd polega na użyciu przypadkowego manometru warsztatowego o nieznanej klasie dokładności. Przy próbie 1 MPa błąd wskazania rzędu 0,05 MPa potrafi przesłonić nieszczelność rzędu 0,03 MPa, która w eksploatacji urośnie do realnego wycieku.

Odbiór instalacji wodno-kanalizacyjnej krok po kroku

Sam porządek odbioru wynika z fizyki działania instalacji. Ocenia się najpierw trasy i spadki, potem materiały i połączenia, następnie działanie pod ciśnieniem, na końcu komplet dokumentów.

Trasa rurociągów powinna odpowiadać dokumentacji powykonawczej. Odstępstwa są dopuszczalne, o ile wynikają z ujawnionych w trakcie prac kolizji lub zmian architektonicznych, ale wymagają odnotowania w protokole wraz z krótkim uzasadnieniem. Spadki kanalizacji sanitarnej muszą mieścić się w przedziale 1,5-3% dla średnic DN 110 i większych, nie mniej niż 2% dla DN 50. Spadek zbyt mały powoduje zaleganie osadów, zbyt duży rozdziela fazę ciekłą od stałej, co paradoksalnie też prowadzi do zatorów.

Materiały rur i kształtek sprawdza się bezpośrednio, nie tylko na podstawie deklaracji. Oznaczenia producenta naniesione na rurze (średnica, seria, typoszereg, data produkcji) powinny pokrywać się z tym, co widnieje w dokumentach. Średnice wewnętrzne i grubość ścianek można zmierzyć suwmiarką w losowo wybranych punktach. Rozbieżność przekraczająca tolerancję producenta oznacza albo pomyłkę montażową, albo gorszy gatunek materiału niż zamówiono.

Próba działania armatury to kolejny etap. Zawory odcinające powinny płynnie przechodzić z pozycji otwartej do zamkniętej i odwrotnie, bez zacięć i bez widocznych wycieków na trzpieniu. baterie umywalkowe przechodzą test jednoczesnego działania zimnej i ciepłej wody z właściwą reakcją na dźwignię mieszającą. Spłuczki podtynkowe przechodzą próbę pełnego spłukania w czasie krótszym niż 6 sekund i ponownego napełnienia w ciągu 3 minut.

Regulacja ciśnienia wody użytkowej zależy od tego, czy w budynku działa hydrofor albo zestaw podnoszący ciśnienie, czy też zasilanie pochodzi bezpośrednio z sieci wodociągowej. W domach jednorodzinnych z zasilaniem z sieci miejskiej wystarczy zmierzyć ciśnienie w punkcie czerpalnym najdalej od wodomierza. Norma wskazuje wartość 1-10 bar jako zakres użyteczny, przy czym dla prawidłowej pracy większości baterii termostatycznych i pralek potrzeba minimum 1,5 bar przepływu dynamicznego, nie statycznego.

Na samym końcu sprawdza się izolację termiczną rur ciepłej wody i cyrkulacji, oznakowanie zaworów oraz oznaczenie stref ciepłowniczych na rozdzielaczu ogrzewania podłogowego. Te elementy nie rzutują na szczelność, ale w protokole warto je wymienić, gdyż inwestorzy zwykle właśnie po nich rozpoznają jakość wykonania.

Fizyczne podstawy działania instalacji

Każdy wodomierz, każda bateria i każdy zawór termostatyczny działają zgodnie z prostymi prawami hydrodynamiki. Ciśnienie spada proporcjonalnie do długości rury i kwadratu prędkości przepływu. Spadek ciśnienia na 10 metrach bieżących rury PEX 16×2 wynosi około 0,3 bar przy przepływie 0,5 l/s, na rurze miedzianej 22×1 mniej więcej 0,15 bar. Te wartości decydują o tym, czy ostatni odbiornik w domu dostanie wodę pod sensownym ciśnieniem.

W instalacji kanalizacyjnej kluczowa jest tzw. prędkość samooczyszczania. Poniżej 0,7 m/s ścieki gubią energię kinetyczną i zaczynają osiadać. Powyżej 2,5 m/s ryzyko erozji ścianek z tworzywa sztucznego rośnie znacząco. Dlatego spadki dobiera się nie „na oko", lecz pod konkretne natężenie przepływu. Wpisanie do protokołu obliczeniowej wielkości przepływu ścieków i wynikającej z niej prędkości pokazuje, że instalator rozumiał, co robi.

Najczęstsze błędy przy sporządzaniu protokołu odbioru

Najpoważniejszy błąd polega na podpisaniu protokołu przed zakończeniem próby szczelności. Inwestor naciskany przez termin oddania domu często godzi się na wpis instalacja sprawdzona jeszcze zanim woda popłynęła przez całą sieć. Protokół taki nie ma wartości dowodowej w sprawie gwarancyjnej, a na dodatek utrudnia dochodzenie roszczeń przy pierwszym zalaniu.

Drugi częsty mankament to brak wpisu o ciśnieniu próbnym i czasie obserwacji. Stwierdzenie próba szczelności przeprowadzona, wynik pozytywny nie mówi nic o metodzie, ciśnieniu ani czasie. Przy reklamacji wykonawca powie, że próba trwała 5 minut przy 0,5 MPa i trudno mu zarzucić niechlujstwo, skoro takiej granicy nie postawiono pisemnie.

Trzeci błąd wiąże się z pominięciem pomiarów temperatury i ciśnienia w instalacji c.o. podczas rozruchu. Sama próba ciśnieniowa zimną wodą nie potwierdza, że grzejniki faktycznie grzeją, że zawory termostatyczne reagują, że pompa obiegowa pracuje z prawidłową wydajnością. Rozruch cieplny trzeba udokumentować osobno, najlepiej z termogramem albo przynajmniej tabelą temperatur zasilania i powrotu dla każdego obiegu.

Czwarty błąd to brak rozróżnienia między odbiorem częściowym a końcowym. Instalacja może zostać odebrana częściowo po zakończeniu jednego etapu, ale wówczas protokół musi wyraźnie wskazywać, że dotyczy konkretnego fragmentu. Mieszanie wpisów z różnych etapów prowadzi do sytuacji, w której nie wiadomo, czy w trakcie odbioru końcowego instalacja w łazience na piętrze była już ukończona, czy dopiero w trakcie montażu.

Piąty problem pojawia się, gdy protokół podpisuje osoba nieuprawniona. Zgodnie z Prawem budowlanym (Dz.U. 1994 nr 89 poz. 414 z późn. zm.) uprawnienia do odbioru robót budowlanych wynikają z pełnienia funkcji kierownika budowy, inspektora nadzoru inwestorskiego albo samego inwestora przy robotach wykonywanych sposobem gospodarczym. Podpis sąsiada-pomocnika nie ma mocy prawnej.

Kiedy nie podpisywać protokołu mimo presji terminów

Presja terminu oddania budynku nie zwalnia z odpowiedzialności za stan techniczny instalacji. Praktyka pokazuje, że wymuszony podpis pod dokumentem odbioru wraca latem, gdy na ścianie pojawia się pierwszy wykwit, w lutym, gdy grzejnik na piętrze jest zimny, albo w środku nocy, gdy woda z nieszczelnego zaworu leje się do kotłowni. W takich sytuacjach wpis w protokole o istniejącej usterce z datą i podpisem wykonawcy znacząco ułatwia egzekucję gwarancji.

Odmowa podpisu powinna być sformułowana pisemnie i wskazywać konkretne braki: brak dokumentacji powykonawczej, brak pomiarów, nieszczelność w konkretnym punkcie, niezgodność materiałową. Takie pismo złożone na adres wykonawcy i wpisane do dziennika budowy jest pierwszym krokiem do rozwiązania problemu bez sądu.

Praktyczne wskazówki dla inwestora podczas odbioru

Przed podpisaniem warto poprosić wykonawcę o pokaz tras rurociągowych zaznaczonych na ścianach przed ich zakryciem. Zdjęcia wykonane w tej fazie i dołączone do protokołu pozwalają uniknąć sytuacji, w której po roku ktoś wierci w ścianie w miejscu rury, bo nie ma dokumentacji.

Sprawdzenie ilości i rozmieszczenia zaworów odcinających powinno być obowiązkowe. W domu jednorodzinnym sensowna konfiguracja obejmuje zawór główny za wodomierzem, zawory dla każdej kondygnacji, zawory przy każdym punkcie czerpalnym w łazienkach i kuchni. Brak zaworu przy baterii zlewozmywakowej bywa przykrą niespodzianką przy pierwszej koniecznej wymianie wylewki.

Próba działania wszystkich odbiorników jednocześnie pokazuje, czy instalacja jest właściwie wyważona hydraulicznie. Otwarcie dwóch pryszniców i zlewu w kuchni nie powinno powodować gwaltownego spadku temperatury wody mieszanej. Jeśli tak się dzieje, prawdopodobnie zawory regulacyjne nie zostały właściwie nastawione i odbiór powinien to odnotować.

Najważniejsze parametry przy odbiorze w liczbach

Tabela poniżej zbiera wartości, które warto mieć pod ręką przy odbiorze. Wartości są zgodne z PN-EN 806-4, PN-92/B-01706 oraz PN-EN 12828 dla instalacji grzewczych.

Gdzie szukać potwierdzenia wiarygodności

Zapisy z odbioru warto zweryfikować wobec obowiązujących regulacji. Prawo budowlane (Dz.U. 1994 nr 89 poz. 414 z późn. zm.) reguluje ogólne zasady odbioru robót budowlanych, w tym konieczność udziału kierownika budowy. Norma PN-EN 806-4 opisuje wymagania dla wewnętrznych instalacji wodociągowych. PN-EN 12828 dotyczy systemów ogrzewania wodnego w budynkach. PN-EN 12056-2 obejmuje grawitacyjne systemy kanalizacyjne.

Szczegółowe dane katalogowe konkretnych producentów rur i armatury, dotyczące dopuszczalnych ciśnień próbnych, temperatur i tolerancji, można zweryfikować na stronach takich jak instsani.pl, ars.edu.pl czy w bazach Polskiego Komitetu Normalizacyjnego (pkn.pl). W przypadku indywidualnych wątpliwości konsultacja z inspektorem nadzoru inwestorskiego lub projektantem instalacji to rozsądna inwestycja w spokój na lata eksploatacji.

Wykonaj następujący krok

Zapisz sobie trzy rzeczy, zanim hydraulik zacznie napełniać instalację: wartość ciśnienia próbnego i czas jego utrzymania, markę oraz serię użytych rur (do późniejszej kontroli zgodności z atestami), listę wszystkich punktów czerpalnych i zaworów z ich lokalizacją. Te trzy notatki, razem ze zdjęciami zakrywanych bruzd, tworzą zaczątek dokumentacji, która będzie Ci służyć przez całe życie instalacji, a nie tylko przez pierwszy rok gwarancji.

Dokumenty wykorzystane przy przygotowaniu tekstu: Prawo budowlane (Dz.U. 1994 nr 89 poz. 414 z późn. zm., isap.sejm.gov.pl), PN-EN 806-4, PN-EN 12828, PN-EN 12056-2, PN-92/B-01706 (pkn.pl), dane katalogowe producentów systemów rurowych publikowane na instsani.pl oraz ars.edu.pl.
