Jak wykonać instalację fotowoltaiczną krok po kroku w 2026
Brak projektu, zły dobór konstrukcji albo błędne podłączenie mogą zamienić fotowoltaikę w kosztowny i groźny element dachu. Prawidłowo wykonana instalacja fotowoltaiczna wymaga połączenia obliczeń konstrukcyjnych, wiedzy elektrycznej i starannego montażu, dlatego poniższe wskazówki pozwolą zaplanować całość oraz oddzielić prace możliwe do wykonania własnoręcznie od etapów wymagających uprawnień.
- Montaż paneli fotowoltaicznych na dachu krok po kroku
- Schemat i projekt instalacji fotowoltaicznej dla domu
- Czy da się samodzielnie złożyć instalację fotowoltaiczną?
Montaż paneli fotowoltaicznych na dachu krok po kroku
Najpierw trzeba ustalić, czy dach utrzyma moduły i obciążenia związane z wiatrem lub śniegiem. Ocenia się stan więźby, poszycia, pokrycia oraz mocowanie krokwi, ponieważ same profile mocowane do warstw wykończeniowych nie zapewniają właściwego przeniesienia sił.
Analizuje się też orientację i kąt nachylenia połaci. Najlepsze warunki w Polsce dają zwykle dachy skierowane na południe, ale sprawna instalacja fotowoltaiczna może pracować także na wschodzie i zachodzie, jeżeli zacienienie pozostaje niewielkie, a dobór mocy uwzględnia profil produkcji.
Przed zamówieniem elementów wykonuje się projekt rozmieszczenia modułów. Uwzględnia on strefy komunikacyjne, kominy, wyłazy, przejścia przeciwpożarowe i odległości od krawędzi dachu, ponieważ niedostępne lub zacienione fragmenty połaci szybko obniżają uzysk całego łańcucha.
Montaż rozpoczyna się od aluminiowej konstrukcji nośnej, kotwionej w elementach o odpowiedniej wytrzymałości. Profile łączy się w jedną płaszczyznę, pozostawiając miejsca na dylatację termiczną, ponieważ metal wydłuża się pod wpływem temperatury i może wywołać naprężenia.
Kolejny etap obejmuje mocowanie modułów w wyznaczonych punktach. Śruby z podkładkami sprężystymi i zabezpieczeniem przed odkręceniem utrzymują ramy podczas porywów wiatru, dlatego nie wolno zastępować ich zwykłymi wkrętami ani mocować panela na przewiercenie.

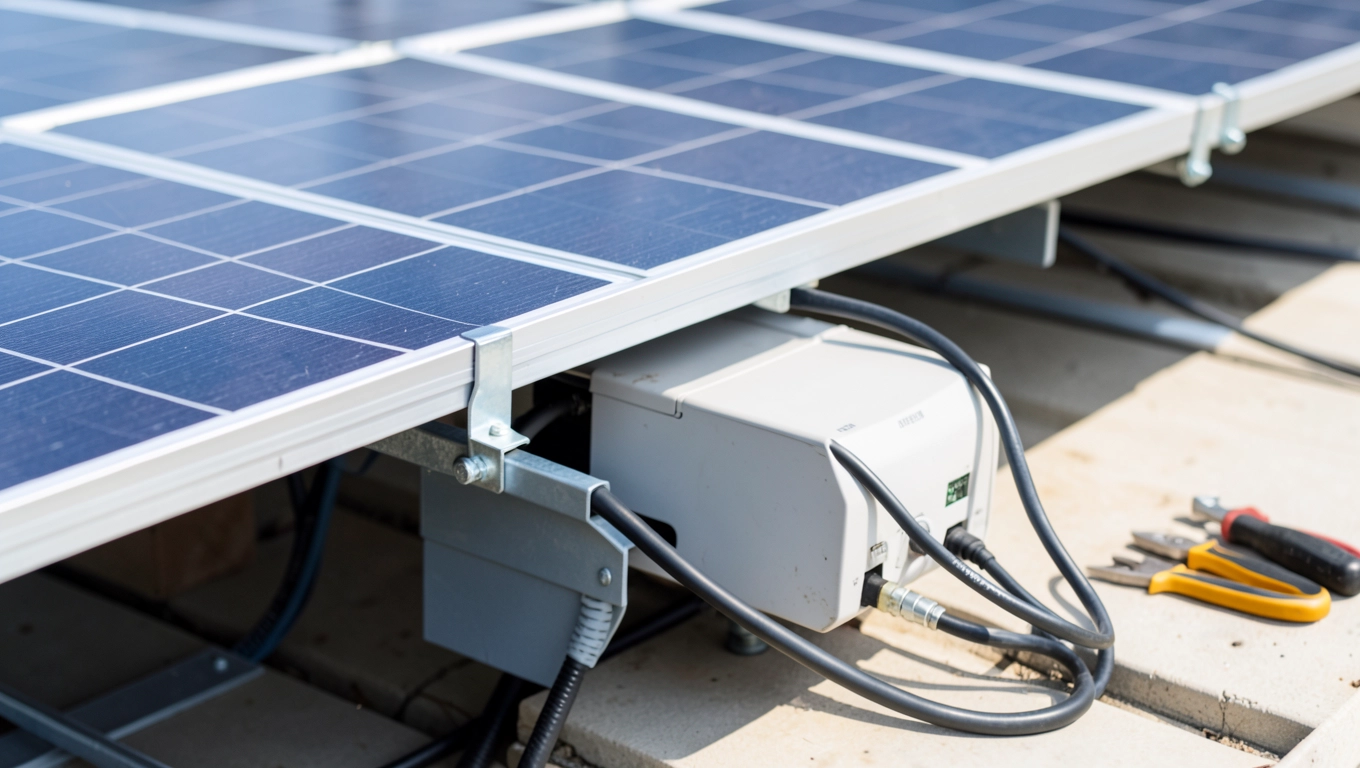

Okablowanie prowadzi się w odpornych na promieniowanie UV korytkach lub peszlach, z zachowaniem łagodnych promieni gięcia. Przewody prądu stałego oznacza się odpowiednimi kolorami lub oznaczeniami, ponieważ późniejsza pomyłka biegunowości może uszkodzić falownik.
Przygotowuje się również trasę przewodu AC do rozdzielnicy, zabezpieczeń i miejsca montażu falownika. Urządzenie powinno mieć zapewnioną wentylację oraz łatwy dostęp serwisowy, a przewody muszą być zabezpieczone przed przeciążeniem i zwarciem zgodnie z dokumentacją.
Końcowy montaż instalacji fotowoltaicznej obejmuje podłączenie wtyków, falownika, uziemienia i układu pomiarowego. Przed uruchomieniem wykonuje się pomiary rezystancji izolacji, ciągłości przewodu ochronnego oraz polaryzacji, a wyniki zapisuje w protokole odbioru.
Jeżeli dach ma pokrycie z blachy, trzeba zachować ostrożność podczas wiercenia i zabezpieczyć każdy punkt przed korozją. Nie należy też instalować modułów na mokrym, zmurszałym drewnie lub odkształconym poszyciu, ponieważ nowe mocowanie nie naprawi osłabionej konstrukcji.
Najważniejsze parametry przed rozpoczęciem robót
| Parametr | Praktyczne wartości | Znaczenie |
|---|---|---|
| Obciążenie modułów | około 15 do 25 kg/m² | Masa własna instalacji bez dodatkowych obciążeń śniegiem |
| Nachylenie dachu | 20 do 50 stopni | Zakres ułatwiający samooczyszczanie i pracę modułów |
| Miejsce serwisowe | około 0,8 do 1 m przed falownikiem | Ułatwia odczyt, konserwację i bezpieczne odłączenie |
| Odstęp od dachu | zwykle 5 do 15 cm | Zapewnia wentylację i chroni tylną stronę modułów |
Schemat i projekt instalacji fotowoltaicznej dla domu
Projekt zaczyna się od analizy zużycia energii, ponieważ moc systemu powinna odpowiadać zapotrzebowaniu, a nie wyłącznie powierzchni dachu. Zużycie roczne, moc przyłączeniowa i planowane urządzenia pozwalają dobrać liczbę modułów oraz pojemność magazynu, jeśli ten ma znaleźć się w układzie.
Typowy schemat instalacji fotowoltaicznej obejmuje moduły połączone w łańcuchy, zabezpieczenia strony DC, falownik, ogranicznik przepięć, wyłącznik główny i licznik. W systemach bardziej rozbudowanych pojawiają się optymalizatory, magazyn energii lub falownik hybrydowy, a każdy dodatkowy element zwiększa liczbę punktów wymagających kontroli.
Moduły łączy się szeregowo, dopóki napięcie nie przekroczy wartości dopuszczalnej dla falownika, zwłaszcza przy niskiej temperaturze. Wraz ze spadkiem temperatury napięcie właśnie rośnie, więc zimowy rozruch bywa trudniejszy niż praca latem.
Prąd z kilku łańcuchów prowadzi się do falownika przez bezpieczniki lub rozłączniki, zależnie od konstrukcji urządzenia. Zabezpieczenie nie może blokować naturalnej wentylacji ani powodować nadmiernego nagrzewania przewodów, dlatego jego parametry dobiera się do konkretnego układu.
Instalacja bez magazynu energii
Najprostszy układ przekazuje nadwyżkę do sieci, a energię pobiera po zmroku. Sprawdzi się przy stabilnym dziennym profilu zużycia i niewielkiej potrzebie zasilania awaryjnego. Nie zapewni pracy odbiorników podczas przerwy w dostawie prądu.
Instalacja z magazynem energii
Dodatkowy akumulator zwiększa autokonsumpcję i może podtrzymać wybrane obwody. Wymaga sprawdzenia zgodności napięć, temperatury pracy oraz mocy wyjściowej. Nie warto go montować bez analizy rzeczywistego zużycia.
Ważnym elementem schematu jest zabezpieczenie przeciwpożarowe i odłączenie zasilania. Oznaczenia rozłączników, dostęp do falownika oraz czytelny opis obwodów ułatwiają straży pożarnej szybkie odcięcie napięcia, a właścicielowi bezpieczną konserwację.
W projekcie uwzględnia się także przepusty przez dach, warstwę oddzielającą i możliwość odprowadzania skroplin. Brak prawidłowego uszczelnienia może prowadzić do zawilgocenia więźby, dlatego każdy przewiert pod modułami wymaga doboru odpowiedniej dławicy i zabezpieczenia przed wodą.
Projekt instalacji fotowoltaicznej warto przygotować w formie jednoznacznego rysunku z lokalizacją paneli, ciągów, złączek i falownika. Taki zapis pomaga nie tylko podczas montażu, lecz także później, gdy trzeba zlokalizować uszkodzenie albo zaplanować rozbudowę systemu.
Przy domu o powierzchni 120 m² roczne zużycie energii może wynosić od około 3,5 do 6 MWh, zależnie od ogrzewania, wentylacji i liczby domowników. Orientacyjna moc paneli od 5 do 8 kWp nie jest receptą dla każdego budynku, lecz punktem wyjścia do właściwego doboru.
Elementy, które muszą znaleźć się w projekcie
- moc generatora fotowoltaicznego i liczba modułów,
- układ połączeń łańcuchów oraz ich napięcia,
- przekroje przewodów i zabezpieczenia po stronie DC oraz AC,
- miejsce montażu falownika, licznika i magazynu energii,
- trasa przewodów, uziemienie oraz ochrona przeciwprzepięciowa,
- odległości serwisowe i dostęp do elementów wymagających kontroli.
Czy da się samodzielnie złożyć instalację fotowoltaiczną?
Samodzielne wykonanie części mechanicznej bywa możliwe dla osób z doświadczeniem budowlanym, lecz pełna instalacja fotowoltaiczna wiąże się z pracą przy urządzeniach elektrycznych i zagrożeniem upadku z wysokości. Najbezpieczniejszy podział polega na przygotowaniu konstrukcji oraz zabezpieczeniu dachu przez wykonawcę, a na powierzeniu podłączeń elektrycznych osobie z odpowiednimi kwalifikacjami.
Prace na dachu wymagają rusztowania, uprzęży, stabilnego wejścia i zabezpieczenia narzędzi przed upadkiem. Nie wystarczy dobra lina oraz dobre buty, ponieważ układ linowy musi mieć punkt kotwienia, który przeniesie siłę powstrzymującą spadek i nie uszkodzi pokrycia.
Po stronie elektrycznej kluczowe są uprawnienia do pracy przy sieciach elektroenergetycznych oraz wiedza o zabezpieczeniach. Pomiary i uruchomienie powinny zostać udokumentowane, a błędy w polaryzacji, uziemieniu albo zabezpieczeniu mogą prowadzić do pożaru lub porażenia.
Własnoręczny montaż paneli fotowoltaicznych ma sens, gdy ogranicza się do prostych czynności wykonywanych zgodnie z zatwierdzonym projektem. Samodzielne przerabianie złączek, mostkowanie zabezpieczeń i zmienianie przekroju przewodów nie oszczędza pieniędzy, lecz przenosi ryzyko na domowników.
Warto również sprawdzić, czy ubezpieczenie nieruchomości nie wyłącza odpowiedzialności za szkody powstałe wskutek prac wykonanych bez wymaganych kwalifikacji. Warunki ochrony mogą zależeć od dokumentacji technicznej, protokołów pomiarowych i prawidłowego odbioru.
Koszt rozwiązań i kiedy z nich zrezygnować
| Rozwiązanie | Parametry techniczne | Szacunkowa cena | Kiedy nie stosować |
|---|---|---|---|
| Montaż dachowy | Nachylenie zwykle 20 do 50°, około 15 do 25 kg/m² | około 1 000 do 2 000 zł/kWp | Przy złym stanie więźby, słabym pokryciu lub silnym zacienieniu |
| Konstrukcja gruntowa | Nachylenie 25 do 40°, masa zależna od podłoża | około 1 300 do 2 400 zł/kWp | Na małej działce, przy wysokim poziomie wód gruntowych lub braku miejsca serwisowego |
| Magazyn energii | Zwykle 5 do 15 kWh pojemności użytkowej | około 4 000 do 12 000 zł | Gdy mała autokonsumpcja nie uzasadnia kosztu inwestycji |
| Optymalizatory mocy | Praca przy pojedynczych modułach, monitoring napięcia | około 300 do 700 zł za moduł | Przy jednorodnym dachu bez częstego zacienienia |
Podane ceny są orientacyjne i nie obejmują każdej sytuacji. Na koszt wpływa liczba modułów, rodzaj pokrycia, dostęp do dachu, długość tras kablowych, sposób posadowienia, zakres ochrony przeciwpożarowej oraz konieczność wymiany instalacji odgromowej. Przed wyceną potrzebne są zdjęcia dachu, wymiary połaci i informacja o jego konstrukcji.
Najczęściej rozsądnym wariantem jest powierzenie całości jednemu wykonawcy, który odpowiada za projekt, montaż, pomiary i uruchomienie. Domownik może wcześniej przygotować dostęp, sprawdzić rachunki i uporządkować dokumentację, natomiast nie powinien wykonywać czynności, których skutki trudno później zweryfikować.
Szczególnej ostrożności wymagają dachy płaskie, wysokie i te z azbestem. W pierwszym przypadku trzeba sprawdzić nośność stropodachu oraz wiatrową strefę, w drugim zastosować odpowiednie zabezpieczenia, a w trzecim nie wiercić pokrycia bez właściwego zabezpieczenia i procedur postępowania.
Po zakończeniu montażu należy zachować schemat połączeń, instrukcję obsługi, protokoły pomiarowe i kartę gwarancyjną. Te materiały przydają się podczas przeglądu, zgłoszenia awarii albo sprzedaży nieruchomości, gdy nowy właściciel chce zrozumieć sposób działania systemu.
Przy projektowaniu warto stosować wymagania PN-EN dotyczące instalacji elektrycznych, modułów i systemów fotowoltaicznych oraz uwzględnić zapisy prawa budowlanego, warunków technicznych budynków i przepisów przeciwpożarowych. W razie wątpliwości decydujące znaczenie ma dokumentacja producenta oraz ocena uprawnionego projektanta.
Planując sprzedaż, wynajem albo rozbudowę, sprawdź aktualny rejestr CEEB oraz komplet dokumentów technicznych, zanim zamówisz montaż. Świadomość kosztu, ograniczeń dachu i zasad bezpieczeństwa pozwoli podjąć decyzję bez przykrych niespodzianek.
Artykuł zaktualizowany: 18 marca 2025 r. Przepisy, ceny i wytyczne techniczne mogą ulec zmianie, dlatego przed rozpoczęciem prac należy sprawdzić aktualne przepisy prawa budowlanego, normy PN-EN oraz wymagania operatora sieci.
Źródła danych i podstawy prawne: ustawa z dnia 7 lipca 1994 r. Prawo budowlane, rozporządzenie w sprawie warunków technicznych, jakim powinny odpowiadać budynki i ich usytuowanie, ustawa o charakterystyce energetycznej budynków, normy PN-EN dotyczące instalacji fotowoltaicznych oraz wytyczne przeciwpożarowe. Informacje o świadectwach i charakterystyce energetycznej są dostępne w serwisie gov.pl oraz w Centralnym Rejestrze Charakterystyki Energetycznej Budynków.
