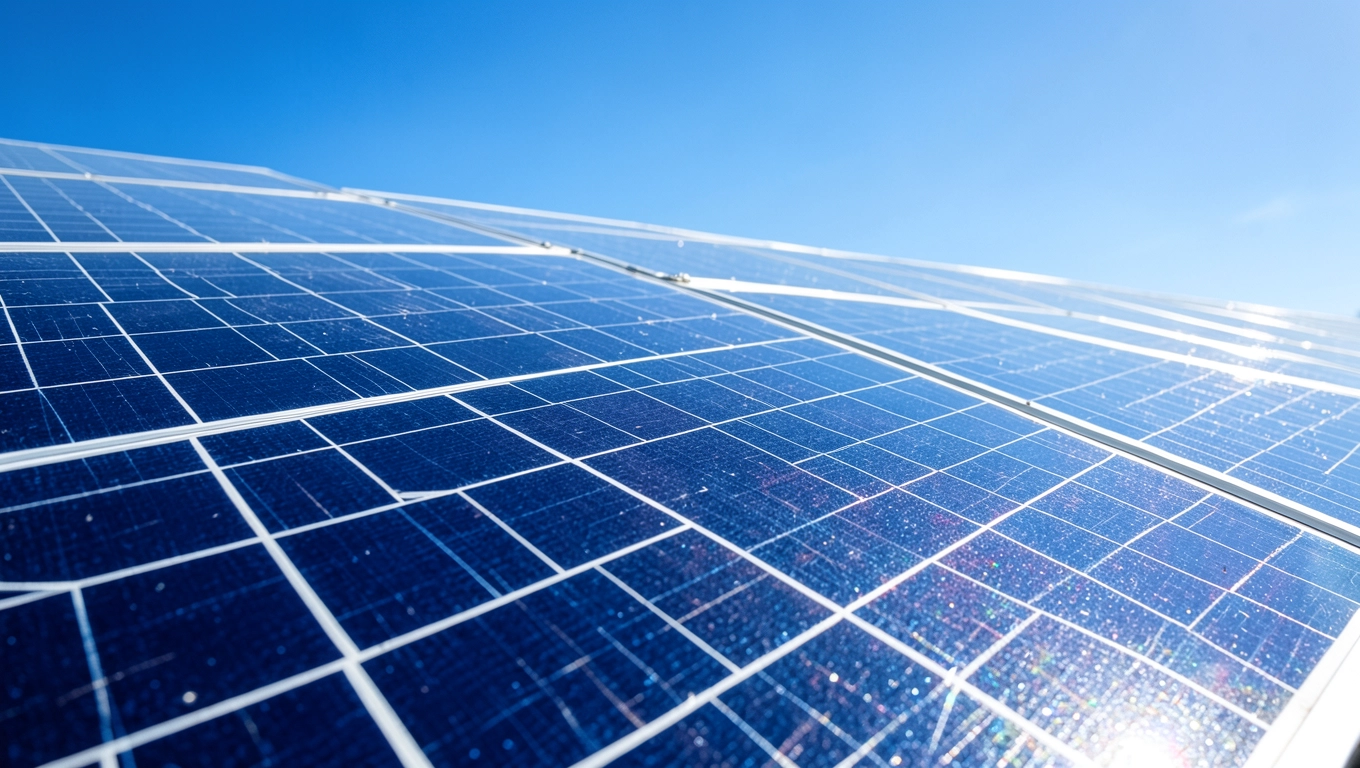

Odłączone panele na słońcu czy to naprawdę bezpieczne?

Tak, panel fotowoltaiczny może leżeć na słońcu odłączony od inwertera i nic mu się nie stanie. Każdy nowoczesny moduł PV to w istocie obwód otwarty, który pod wpływem fotonów wytwarza napięcie, lecz bez zamkniętego obwodu nie płynie prąd. Poniżej fizyka tego zjawiska, twarde liczby z kart katalogowych oraz konkretne procedury na czas wyjazdu, gradu czy huraganu.

• Co się dzieje w odłączonym panelu bez obciążenia
• Napięcie obwodu otwartego Voc w praktyce
• Jak zabezpieczyć panele PV na czas wyjazdu
• Kiedy jednak warto zakryć lub odłączyć instalację
• Diagnostyka po powrocie z wyjazdu
• Najczęstsze mity o odłączonych panelach

Co się dzieje w odłączonym panelu bez obciążenia

Strach przed „przeciążeniem" odłączonego modułu jest zrozumiały, lecz technicznie nieuzasadniony. Każde ogniwo krzemowe zachowuje się jak dioda fotowoltaiczna: padające światło wybija elektrony z pasma walencyjnego do pasma przewodzenia, a wbudowane pole elektryczne w złączu p-n rozdziela ładunki. Pojawia się siła elektromotoryczna, ale dopiero podłączenie odbiornika zamyka obwód i umożliwia przepływ.

W stanie jałowym cała wygenerowana energia elektryczna zamienia się w ciepło. Moduł pracujący przy pełnym nasłonecznieniu i podłączony do inwertera oddaje około 80-85% mocy jako prąd, resztę rozprasza termicznie. Odłączony panel nie oddaje nic, więc prawie 100% energii słonecznej zamienia się w ciepło. To oznacza, że temperatura ogniw rośnie o 15-25°C powyżej wartości przy pracy nominalnej.

Ta pozorna wada okazuje się bezpieczna, bo każdy moduł PV spełnia normę IEC 61215, która wymaga wytrzymałości na temperaturę ogniw 85°C oraz cykliczne szoki termiczne. Producent projektuje warstwę EVA, folię PET i hartowane szkło właśnie na takie warunki, a testy w komorach klimatycznych potwierdzają brak degradacji po setkach godzin w 85°C.

Parametr NOCT (Nominal Operating Cell Temperature) określa, jak gorący będzie moduł przy irradiancji 800 W/m², wietrze 1 m/s i temperaturze otoczenia 20°C. Typowy wynik mieści się w przedziale 45-48°C, a więc niemal dwukrotnie poniżej limitu normy. Oznacza to, że zapas termiczny jest tak duży, iż nawet wielogodzinna ekspozycja bez odprowadzania energii nie zbliża ogniw do granicy wytrzymałości.

Wielu instalatorów widziało panele zalegające miesiącami na trawie po kradzieży inwertera albo po zalaniu stacji pomp. W forach pojawiają się relacje o sześciu miesiącach w chwastach, dwóch latach na dachu przed podpięciem i zerowych stratach mocy po ponownym uruchomieniu. To nie anegdota lecz potwierdzenie prostej zasady: obwód otwarty nie niszczy ogniw.

Kluczowa myśl: brak odbiornika sprawia, że panel nie pracuje ciężko, lecz po prostu się nagrzewa. Nagrzewanie mieści się w zakresie projektowym modułu.

Napięcie obwodu otwartego Voc w praktyce

Voc (Voltage Open Circuit) to napięcie na zaciskach panelu przy zerowym prądzie. Pojawia się ono natychmiast po oświetleniu, osiąga wartość szczytową po kilku sekundach i utrzymuje się tak długo, jak długo moduł widzi słońce. Dla typowego panelu monokrystalicznego 240 W wynosi około 37 V, a dla mocniejszych 380 W osiąga 41 V.

W typowej instalacji domowej panele łączy się szeregowo w stringi, aby zmieścić się w zakresie wejściowym inwertera. Przy trzech panelach 240 W w jednym łańcuchu Voc rośnie do 111 V, a przy zestawie 325 + 325 + 380 W drugiego stringu do 123 V. Takie napięcie występuje na każdym kablu wystawionym na słońce, niezależnie od tego, czy inwerter pracuje, czy stoi wyłączony.

150 V prądu stałego to wartość, przy której dotknięcie obu biegunów jednocześnie może zakończyć się migotaniem komór serca lub ciężkim poparzeniem łukiem elektrycznym. Skóra sucha ma rezystancję rzędu kilku kiloomów, ale pot obniża ją do 1 kΩ, a to przy 150 V daje 150 mA, czyli prąd wielokrotnie przekraczający próg śmiertelności. Dlatego MC4 trzeba traktować jak żywe przewody.

Wyłącznik DC w inwerterze rozłącza obwód, lecz napięcie na panelach nie znika. Jedynym pewnym sposobem wyzerowania Voc jest fizyczne zasłonięcie modułu (plandeka, karton, matowa folia) albo odłączenie wtyczek MC4. W praktyce osłony złącz wystarczają, o ile są suche i nieprzecięte.

Rozwiązanie szeregowe nie wymaga rozpinania przy wyjeździe na wakacje. Wystarczy wyłączyć inwerter, zostawić kable w spokoju i zabezpieczyć nieużywane końcówki MC4 zaślepkami. Gdy słońce operuje, na złączach i tak panuje napięcie, więc jedyną różnicą jest brak poboru prądu.

Jak zabezpieczyć panele PV na czas wyjazdu

Siedem konkretnych kroków wystarczy, by instalacja przetrwała dwutygodniowy urlop bez stresu i bez utraty gwarancji producenta.

• Wyłącz inwerter po stronie DC i AC. Rozłącznik DC odcina przepływ, ale napięcie na panelach pozostaje. Wyłączenie to jedynie zabezpieczenie elektroniki inwertera przed przepięciami sieciowymi.
• Zabezpiecz wolne końcówki MC4. Wodoodporne zaślepki chronią styki przed korozją i przypadkowym dotykiem, a jednocześnie spełniają wymóg normy PN-EN 50548 dotyczącej ochrony przed wilgocią.
• Nie zakrywaj paneli, jeśli nie ma takiej potrzeby. Moduły tolerują kilka tygodni bezczynności, a plandeka może uszkodzić szkło przy wietrze.
• Sprawdź mocowania i śruby. Poluzowany zacisk na dachu podczas burzy oznacza zerwanie i wodę w instalacji. Klucz dynamometryczny 14 Nm na klemach modułów wystarczy.
• Odłącz listwę zasilającą monitoring, jeśli korzystasz z Wi-Fi. Skok napięcia w sieci domowej potrafi zresetować logger, a po powrocie brak danych irytuje bardziej niż sama przerwa w pracy.
• Zostaw informację sąsiadowi lub zarządcy. Głośny alarm inwertera po burzy oznacza zazwyczaj konieczność restartu, a laik bez instrukcji tego nie zrobi.
• Wykonaj zdjęcia stanu instalacji. Po powrocie porównujesz z aktualnym widokiem, więc od razu widać pęknięcia, odpryski, zabrudzenia i ślady ptasich odchodów.

Wyłączona instalacja w słoneczny dzień zachowuje się identycznie jak instalacja sprawna, tyle że jej moc wynosi zero watów zamiast nominalnych kilowatów. Po powrocie wystarczy włączyć inwerter, a w ciągu 30-60 sekund wznowi pracę bez żadnej procedury rozruchowej.

Kiedy jednak warto zakryć lub odłączyć instalację

Są sytuacje, w których sama fizyka przestaje wystarczać i trzeba sięgnąć po dodatkowe środki. Najczęściej chodzi o ryzyko kradzieży, ekstremalne zjawiska pogodowe albo nietypowe warunki oświetlenia.

Regiony położone za kołem podbiegunowym, jak okolice Fairbanks na Alasce, doświadczają słońca stojącego 1-3° nad horyzontem przez wiele godzin. Fotony padają wtedy niemal prostopadle do szyby modułu, więc Voc osiąga wartości wyższe o 5-8% niż w warunkach standardowych. Przy projektowaniu instalacji w takiej lokalizacji dodaje się warystory i diody bypass na każdy panel.

Kradzież paneli w Polsce wciąż rośnie, a przewody miedziane bywają cenniejsze niż same moduły. Złodziej odkręca MC4 szybciej niż śruby ramy, a pozostawienie odsłoniętych złącz bez zaślepek to zaproszenie do zwarcia i pożaru. W regionach o podwyższonym ryzyku stosuje się śruby z łbem zrywalnym, plomby na złączach oraz kamery z detekcją ruchu skierowane na stringi.

Huragany i gradobicia wymagają fizycznego zabezpieczenia szyby. Grad o średnicy 30 mm przy prędkości 25 m/s rozbija hartowane szkło modułu, a wtedy wilgoć dostaje się do warstwy EVA i powoduje delaminację. Przed prognozowaną burzą lepiej zdjąć panele z konstrukcji naziemnej albo osłonić je matową plandeką bez elementów metalowych mogących uderzyć w szybę.

Wysokie temperatury otoczenia powyżej 40°C w połączeniu z brakiem wiatru obniżają sprawność o 0,4-0,5% na każdy stopień powyżej 25°C. Odłączony moduł osiąga w takich warunkach temperaturę ogniw 70-75°C, co w dłuższej perspektywie przyspiesza żółknięcie EVA. W klimacie śródziemnomorskim lepiej nie pozostawiać instalacji bezczynnej przez całe lato, lecz w polskich realiach termicznych jest to margines.

Diagnostyka po powrocie z wyjazdu

Po kilku tygodniach bezczynności warto wykonać trzy pomiary, które potwierdzą, że instalacja przetrwała okres jałowy bez szwanku. Pierwszy to pomiar napięcia jałowego stringu miernikiem DC do 600 V, najlepiej w południe bezchmurnego dnia. Wynik powinien mieścić się w granicach ±5% wartości projektowej z karty katalogowej.

Drugi pomiar dotyczy rezystancji izolacji. Miernik izolacji 500 V DC pokazuje wartość w megaomach; poniżej 1 MΩ oznacza zawilgocenie złącz lub uszkodzenie kabla. Trzeci krok to wgląd w logi inwertera w aplikacji producenta. Każdy rozruch zapisuje datę, napięcie sieci i ewentualne kody błędów, więc nawet brak wpisów przez kilkanaście dni mówi sam za siebie.

Uwaga: pomiary napięcia na panelach wykonuj wyłącznie suchymi rękoma, w obuwiu na gumowej podeszwie i z dala od mokrych powierzchni. Nawet 110 V DC w sprzyjających warunkach zabija.

Z punktu widzenia prawa budowlanego instalacja PV nie wymaga ponownego odbioru po każdej przerwie w użytkowaniu. Przepisy Prawa energetycznego i Warunków Technicznych, jakim powinny odpowiadać budynki, traktują fotowoltaikę jak każdą inną instalację elektryczną, podlegającą okresowym przeglądom co pięć lat. Wakacyjna przerwa nie zmienia tego harmonogramu.

Dla osób rozważających dłuższą przerwę, na przykład wyjazd zagraniczny na pół roku, zaleca się coroczny przegląd przez instalatora z uprawnieniami SEP. Sprawdzenie złącz, stanu uziemienia i rezystancji izolacji kosztuje od 200 do 400 PLN, a pozwala wykryć korozję zanim wymusi kosztowną wymianę stringu.

Najczęstsze mity o odłączonych panelach

Mit pierwszy: „Nieużywany panel się przegrzewa i eksploduje". Temperatura ogniw 70-80°C to norma projektowa, a aluminium ramy odprowadza ciepło na tyle skutecznie, że obudowa w dotyku przypomina rozgrzany letni dach, nie piekarnik.

Mit drugi: „Prąd bez obciążenia niszczy ogniwo". Bez zamkniętego obwodu elektrony nie mają dokąd płynąć, więc rekombinują wewnątrz struktury krystalicznej. Gęstość prądu zwarciowego Isc pojawia się wyłącznie przy zwartych zaciskach, a i tak ogranicza ją samo ogniwo.

Mit trzeci: „Każdy przestój powoduje utratę gwarancji". Producenci paneli udzielają gwarancji na moc liniową 25 lat oraz gwarancji produktowej 10-15 lat, licząc od daty sprzedaży. Przerwy w podłączeniu do sieci nie wpływają na te warunki, o ile moduł nie został fizycznie uszkodzony.

Mit czwarty: „Zimą panele bez obciążenia pękają od mrozu". Szkło hartowane modułu przechodzi cykl termiczny od -40°C do +85°C bez uszkodzeń, co potwierdzają testy IEC 61215. Mróz sam w sobie nie jest zagrożeniem, a nawet zwiększa sprawność ogniw krzemowych.

Jeśli instalacja ma pozostać wyłączona dłużej niż pół roku, rozważ pozostawienie włączonego inwertera w trybie standby z poborem mocy 3-5 W. Minimalne zużycie prądu utrzymuje elektronikę w cieple i zapobiega kondensacji pary wewnątrz obudowy.

Źródła danych i norm

Norma IEC 61215-1:2021 (PN-EN 61215) - badania kwalifikacyjne modułów PV z krzemu krystalicznego, w tym odporność termiczna i mechaniczna.

Norma PN-EN 50548:2014 - złącza PV, wymagania bezpieczeństwa i stopień ochrony IP67.

Norma PN-HD 60364-7-712 - instalacje elektryczne w budynkach, część 7-712 dotycząca systemów fotowoltaicznych.

Rozporządzenie Ministra Infrastruktury z dnia 12 kwietnia 2002 r. w sprawie warunków technicznych, jakim powinny odpowiadać budynki i ich usytuowanie (z późn. zm.) - wymagania dotyczące instalacji elektrycznych niskiego napięcia.

Karty katalogowe typowych modułów monokrystalicznych 240 W oraz 380 W (dane publicznie dostępne u producentów, np. LONGi, JA Solar, Trina Solar).
