Czy można dołożyć panele fotowoltaiczne do istniejącej instalacji?

Tak, można dołożyć panele fotowoltaiczne do istniejącej instalacji, o ile falownik dysponuje zapasem mocy i wolnymi wejściami MPPT, a dach oferuje niezasłoniętą powierzchnię w odpowiedniej ekspozycji. Rozbudowa nie wymaga z reguły pozwolenia na budowę, lecz koniecznie trzeba zgłosić zmianę mocy przyłączeniowej do operatora sieci dystrybucyjnej, bo każdy przyrost mocy po stronie AC wpływa na warunki umowy kompleksowej. Poniżej znajdziesz pełny przewodnik, który prowadzi od audytu obecnego układu, przez dobór modułów, aż po bezpieczny montaż i rozliczenie zysków.

• Co sprawdzić przed rozbudową instalacji fotowoltaicznej
• Jak dobrać panele do obecnego falownika i uniknąć przeciążenia
• Krok po kroku: samodzielne dołożenie paneli na dachu
• Najczęstsze błędy przy rozbudowie PV i jak ich nie popełnić
• Orientacyjny kosztorys rozbudowy
• Kiedy rozbudowa ma sens, a kiedy lepiej wymienić całość

Co sprawdzić przed rozbudową instalacji fotowoltaicznej

Zanim wydasz choćby złotówkę na nowe moduły, otwórz aplikację falownika i sprawdź dwie rzeczy: ile energii faktycznie wyprodukowała instalacja w ostatnich dwunastu miesiącach oraz ile z tej energii zużyłeś na bieżąco. Autokonsumpcja poniżej 30 procent oznacza, że najpierw musisz zwiększyć zużycie własne, nie produkcję. Nowy ekspres, pompa ciepła albo wallbox potrafią „wchłonąć" 3000 kWh rocznie, zanim w ogóle pomyślisz o dokładce.

Kolejny krok to inwentaryzacja dachu. Zmierz wolną powierzchnię, oceń kąt nachylenia i kierunek połaci względem południa, a przede wszystkim naszkicuj cień rzucany przez kominy, anteny, drzewa oraz sąsiednie budynki o różnych porach dnia. Nawet 15-procentowe zacienienie jednego ogniwa potrafi obniżyć wydajność całego stringu, jeżeli moduły nie są wyposażone w diody bocznikujące albo optymalizatory mocy.

Sprawdź też stan techniczny istniejącego okablowania, złącz MC4, uziemienia oraz konstrukcji montażowej. Klemy i haki narażone na korozję po kilku latach pracy mogą nie utrzymać dodatkowego obciążenia, a skorodowane styki w złączach MC4 potrafią generować łuk elektryczny. Norma PN-HD 60364-7-712 wymaga, aby każdy obwód PV po stronie DC był zabezpieczony nadprądowo, jeżeli suma prądów zwrotnych przekracza wartość znamionową modułu.

Na koniec zajrzyj do dokumentacji falownika albo na tabliczkę znamionową. Znajdziesz tam dwa kluczowe parametry: maksymalny prąd wejściowy DC na każdy MPPT oraz maksymalne napięcie jałowe Voc dla całego łańcucha w skrajnych warunkach zimowych. Te dwie liczby wyznaczają górną granicę rozbudowy, przekroczenie której skutkuje trwałym uszkodzeniem inwertera albo pożarem.

Audyt w liczbach

Jeżeli instalacja liczy sobie pięć lat i więcej, przygotuj się na spadek mocy rzędu 0,5-0,7 procent rocznie, wynikający z naturalnej degradacji ogniw. Moduł monokrystaliczny o mocy początkowej 370 W po sześciu latach wygeneruje realne 355 W, co ma ogromne znaczenie przy planowaniu dobudowy. Dane te warto skonsultować z aplikacją falownika albo z licznikiem energii, ponieważ czysta kalkulacja kilowatogodzin pozwala policzyć realny zysk z inwestycji.

Jak dobrać panele do obecnego falownika i uniknąć przeciążenia

Podstawowa zasada brzmi: suma mocy paneli podłączonych do jednego MPPT może przekraczać moc znamionową falownika najwyżej o 20-30 procent, lecz napięcie jałowe Voc łańcucha w temperaturze -10°C nie może przekroczyć absolutnego maksimum podanego przez producenta inwertera. Przekroczenie tej granicy wywołuje przebicie warstwy półprzewodnikowej w tranzystorach IGBT i nieodwracalne uszkodzenie urządzenia, dlatego każdą kalkulację zaczynaj od odczytu Voc z karty katalogowej nowego modułu i pomnożenia go przez liczbę paneli w szeregu.

Przy doborze mocy modułów zwróć uwagę na trzy klasy: panele 410-460 W typu monofacial (sprawność 20-22%), bifacjalne 460-550 W (sprawność 21-23%) oraz nowoczesne moduły typu N o mocy 580-630 W (sprawność 22,5-23,5%). Bifacjal generuje dodatkowe 5-12% energii dzięki odbiciom od jasnej powierzchni dachu, ale zyskuje tylko na dachach o wysokim albedo, na przykład pokrytych membraną PVC w kolorze jasnoszarym. Na typowej dachówce ceramicznej ta przewaga topnieje do 3-5%.

Mieszanie paneli różnych producentów w jednym stringu to proszenie się o kłopoty, ponieważ każdy moduł ma nieco inną charakterystykę prądowo-napięciową, a najsłabszy element ogranicza wydajność całego łańcucha. Jeżeli chcesz połączyć stare i nowe panele, lepiej poprowadzić osobny string z własnym MPPT albo zastosować optymalizatory mocy Tigo lub SolarEdge, które wyrównują krzywe prądowo-napięciowe na poziomie każdego modułu.

Tabela kompatybilności wybranych modułów z popularnymi inwerterami

Powyższa tabela pokazuje, że przy falowniku 10 kW różnica między modułem 460 W a 600 W sięga kilku kilowatów godzin rocznie. Wybór wyższej mocy ma sens tylko wtedy, gdy dysponujesz wolnym miejscem i chcesz ograniczyć liczbę punktów mocowania na dachu, ponieważ mniejsza liczba większych paneli oznacza mniej haków, mniej kabli i mniejsze ryzyko nieszczelności.

Kiedy unikać danego rozwiązania

Bifacjalnych paneli nie montuj na dachach krytych ciemną papą bitumiczną ani na stropodachach o niskim współczynniku odbicia, bo strata wydajności sięgnie 1-2% zamiast zysku. Modułów N-type typu TOPCon unikaj przy odległościach stringów poniżej 15 cm, ponieważ wymagają one lepszej wentylacji tylnej ściany, by utrzymać temperaturę ogniw poniżej 65°C.

Krok po kroku: samodzielne dołożenie paneli na dachu

Montaż rozpocznij od trasowania. Rozrysuj na kartce rozmieszczenie haków montażowych zgodnie z instrukcją producenta konstrukcji, uwzględniając strefy wiatrową i śniegową wg normy PN-EN 1991-1-3/4. Na typowej dachówce ceramicznej stosuje się haki nierdzewne montowane na łatach, a ich rozstaw w Polsce wynosi zazwyczaj 120-150 cm dla modułów o masie 22-28 kg.

Po zamocowaniu haków przykręcane są szyny aluminiowe, do których trafiają klemy końcowe i środkowe. Klemy dokręcaj kluczem dynamometrycznym z momentem podanym przez producenta panelu, zwykle 18-24 Nm, ponieważ zbyt słabe dokręcenie powoduje luzy, a zbyt mocne deformuje ramę modułu i mikropęknięcia ogniw. Kabel solarny 4 mm² lub 6 mm² prowadź w peszelach odpornych na UV, mocując je do szyny opaskami zaciskowymi co 40 cm.

Po połączeniu paneli w string przejdź do podłączenia do falownika. Wyłącz rozłącznik DC, otwórz pokrywę zacisków i podłącz przewody zgodnie z polaryzacją: czerwony do plusa, czarny do minusa. Każde złącze MC4 zaciśnij zaciskarką dedykowaną dla tej serii, a następnie sprawdź siłę wciągnięcia złącza, ponieważ źle zaciśnięty kontakt potrafi po pół roku poluzować się pod wpływem cykli termicznych.

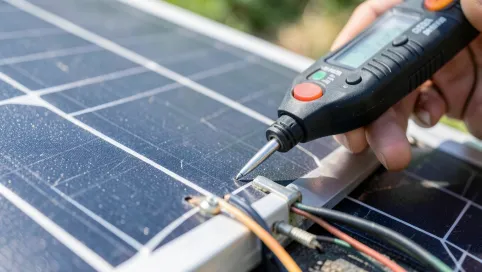

Przed pierwszym uruchomieniem zmierz napięcie jałowe Voc miernikiem z kategorią bezpieczeństwa CAT III 1000 V. Wynik porównaj z obliczeniami teoretycznymi, uwzględniając korektę temperaturową podaną przez producenta modułu (zwykle -0,27%/°C powyżej 25°C). Rozbieżność powyżej 5% wymaga sprawdzenia połączeń, bo wskazuje na luźne styki albo uszkodzony bypass diode w jednym z paneli.

Checklista bezpieczeństwa przed wejściem na dach

• Drabina zabezpieczona przed poślizgiem, asekuracja drugiej osoby
• Szelki bezpieczeństwa z amortyzatorem i linką kotwiczoną do kalenicy
• Rękawice elektroizolacyjne klasy 0 (1000 V) oraz obuwie z podeszwą dielektryczną
• Miernik napięcia DC z atestem SEP, izolowane narzędzia VDE
• Apteczka pierwszej pomocy i telefon z numerem 112 w zasięgu ręki
• Sprawdzona prognoza pogody: brak opadów, wiatr poniżej 30 km/h

Najczęstsze błędy przy rozbudowie PV i jak ich nie popełnić

Pierwszy grzech główny to wypalanie palonek przy klejeniu haków do dachówki. Wysoka temperatura niszczy powłokę ceramiczną i tworzy mikropęknięcia, przez które po dwóch sezonach zaczyna przeciekać woda. Bezpieczniej nawiercić dachówkę wiertłem diamentowym i zamocować hak śrubą nierdzewną M8 z uszczelką EPDM, ponieważ takie rozwiązanie zachowuje szczelność na dekady.

Drugi błąd to zbyt długie stringi z modułów o wysokim Voc. Konstruktorzy zapominają, że zimą przy -10°C napięcie jałowe rośnie o około 11% względem warunków STC. String z 14 paneli o Voc 49 V daje w lecie 686 V, ale w mroźny poranek skacze do 760 V, przekraczając maksymalne 600 V wejścia wielu falowników hybrydowych. Skrócenie stringu do 12 paneli albo zastosowanie modułów o niższym Voc rozwiązuje problem.

Trzecia pułapka to brak uziemienia ram paneli oraz konstrukcji montażowej. Po uderzeniu pioruna w pobliżu instalacji rama aluminiowa staje się niebezpieczna dla osób dotykających panelu, jeżeli nie jest połączona z szyną wyrównawczą przewodem 6 mm² Cu. Norma PN-HD 60364-7-712 wymaga uziemienia wszystkich odkrytych części metalowych, a rezystancja uziemienia powinna być niższa niż 10 Ω.

Czwarta wpadka to mieszanie paneli monofacialnych z bifacjalnymi w jednym MPPT. Różnica w prądzie zwarcia Isc wynosi czasem 1,5 A, co prowadzi do nierównomiernego obciążenia MPPT i spadku sprawności o 4-7% rocznie. Jeśli musisz łączyć różne moduły, rozdziel je na osobne MPPT albo zainwestuj w optymalizatory mocy, które kompensują różnice charakterystyk.

Piąty błąd to pomijanie zgłoszenia do operatora sieci dystrybucyjnej. Inwestorzy myślą, że skoro instalacja działa, nikt się nie dowie o dodatkowych panelach. Tymczasem OSD monitoruje produkcję z licznika, a każda niezgłoszona zmiana mocy AC może skutkować karą umowną i rozwiązaniem umowy kompleksowej, co oznacza utratę prawa do rozliczenia prosumenckiego.

Orientacyjny kosztorys rozbudowy

Dodanie sześciu paneli 600 W zwiększa moc instalacji o 3,6 kWp, co w polskich warunkach przekłada się na 3300-3700 kWh energii rocznie. Przy obecnym rozliczeniu prosumenckim i cenie energii z sieci 0,65 zł/kWh zwrot z inwestycji wynosi 2150-2400 zł rocznie, a okres amortyzacji samej robocizny i materiałów to około czterech lat.

Przy większych rozbudowach, na przykład przy dołożeniu 12-18 paneli pod pompę ciepła, warto rozważyć wymianę falownika na jednostkę o wyższej mocy AC, na przykład z 10 kW na 15 lub 20 kW. Nowy inwerter hybrydowy obsługuje kilka MPPT, ma wbudowaną obsługę akumulatorów i pozwala uniknąć kosztownej rozbudowy obecnego układu.

Nigdy nie pracuj przy okablowaniu DC w czasie deszczu, mgły ani śniegu. Nawet napięcie 48 V ze stringu dwóch paneli potrafi wywołać skurcz mięśni i upadek z dachu, a prąd stały powyżej 100 V jest śmiertelny przy wilgotnej skórze. Bezpieczeństwo kosztuje znacznie mniej niż nowa instalacja.

Kiedy rozbudowa ma sens, a kiedy lepiej wymienić całość

Rozbudowa zwraca się najszybciej, gdy istniejący falownik ma wolny MPPT i rezerwę napięciową, a dach oferuje minimum 15 m² niezasłoniętej powierzchni w dobrej ekspozycji. Jeśli instalacja liczy ponad dziesięć lat, panele straciły 6-8% mocy początkowej, a falownik pochodzi z niszowej marki bez wsparcia serwisowego, sensowniej jest wymienić cały układ na moduły typu N o sprawności 22,5% i falownik hybrydowy przygotowany do współpracy z magazynem energii.

Drugim sygnałem do wymiany jest niewystarczająca powierzchnia dachu. Dokładka trzech paneli o mocy 2 kWp nie zaspokoi zapotrzebowania pompy ciepła pobierającej 6000 kWh rocznie, a przy okrojeniu instalacji do symbolicznego gestu inwestycja nigdy się nie zwróci. W takiej sytuacji warto rozważyć montaż paneli na gruncie, carport albo rozbudowę o magazyn energii, który przechowuje nadwyżki z obecnych paneli zamiast generować nowe.

Przed podjęciem decyzji sprawdź zapisy umowy kompleksowej z OSD. Wielu operatorów wymaga, aby moc instalacji nie przekraczała mocy przyłączeniowej budynku, a jej zwiększenie wiąże się z opłatą dystrybucyjną i zmianą warunków technicznych. Bez tej weryfikacji nawet najlepiej dobrana rozbudowa nie zostanie dopuszczona do rozliczeń.

Zostaw komentarz z konfiguracją swojej instalacji (model falownika, liczba i moc paneli, planowana dokładka), a pomogę oszacować, czy Twój układ zmieści dodatkowe moduły bez kosztownej wymiany inwertera. Dane techniczne, które tu opisałem, znajdziesz w kartach katalogowych producentów modułów oraz w instrukcji montażu falownika, a pełne wytyczne bezpieczeństwa zawiera norma PN-HD 60364-7-712 oraz rozporządzenie Ministra Infrastruktury w sprawie warunków technicznych, jakim powinny odpowiadać budynki i ich usytuowanie (Dz.U. 2002 nr 75 poz. 690 z późn. zm.). Warunki przyłączenia i zgłoszenia zmian reguluje także ustawa Prawo energetyczne (Dz.U. 1997 nr 54 poz. 348 z późn. zm.) oraz taryfa operatora sieci dystrybucyjnej właściwego dla Twojego regionu.
