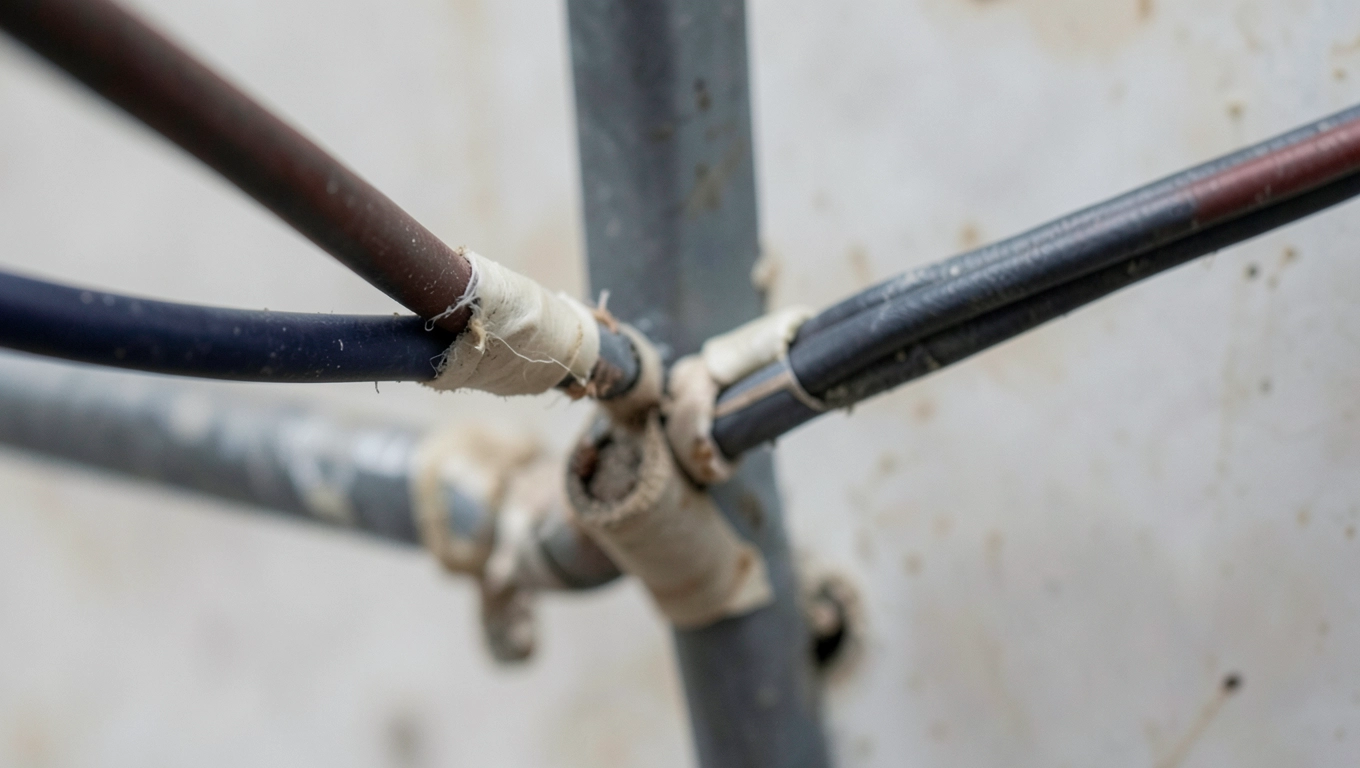

Czy instalacja dwużyłowa jest bezpieczna? Sprawdź, zanim będzie za późno

Brak przewodu ochronnego PE: realne ryzyko porażenia

Instalacja dwużyłowa nie jest z definicji zakazana, ale w praktyce oznacza jedno: w gniazdku brakuje trzeciego, ochronnego przewodu. W starym budownictwie rolę tę częściowo przejmowało zerowanie, czyli połączenie obudowy urządzenia z przewodem neutralnym. To rozwiązanie miało jedną poważoną wadę, bo przerwa w przewodzie neutralnym zamieniała obudowę w elektrodę pod napięciem 230 V.

• Brak przewodu ochronnego PE: realne ryzyko porażenia
• Jak zmodernizować instalację dwużyłową krok po kroku
• RCCB 30 mA i wyłączniki nadprądowe: must-have przy dwużyłowej

Współczesna norma PN-HD 60364 traktuje zerowanie jako niewystarczające zabezpieczenie dotykowe. Dlatego każde gniazdo w pomieszczeniu mieszkalnym powinno mieć styk ochronny PE połączony z uziemieniem rozdzielczym budynku. Dopiero ta trzecia żyła odprowadza prąd zwarcia do gruntu i powoduje zadziałanie zabezpieczenia w ciągu ułamków sekundy.

Typowe objawy starej instalacji dwużyłowej to brak bolca w gniazdkach, korki topikowe zamiast wyłączników nadprądowych oraz aluminiowe przewody o przekroju 1,5-2,5 mm². W mieszkaniu z lat 60. prawdopodobieństwo występowania choćby jednego z tych elementów sięga praktycznie 100%.

Ryzyko śmiertelnego porażenia w układzie TN-C (zerowanie) wynosi od 30 do 50 razy więcej niż w układzie TN-C-S z działającym wyłącznikiem różnicowoprądowym. Dla organizmu człowieka prąd przemienny o natężeniu powyżej 30 mA przepływający przez klatkę piersiową dłużej niż 0,4 s powoduje migotanie komór serca.

⚠️ Brak wyłącznika różnicowoprądowego 30 mA w obwodzie z dwużyłową instalacją to najczęstsza przyczyna śmiertelnych porażeń prądem w polskich domach jednorodzinnych.

Co konkretnie zawodzi w dwużyłowej instalacji

Zerowanie polega na połączeniu bolca ochronnego gniazda z przewodem neutralnym N. Mechanizm zadziała, gdy w obwodzie pojawi się pełne zwarcie, bo prąd zwarciowy przekroczy próg bezpiecznika. Ale gdy przewód neutralny przerwie się gdzieś na trasie, na przykład wskutek korozji styku, obudowa lodówki zaczyna znajdować się pod napięciem względem ziemi. Dotykając jednocześnie lodówki i metalowej baterii kuchennej, domownik zamyka obwód przez własne ciało.

Nowoczesny wyłącznik różnicowoprądowy mierzy różnicę prądów w przewodach L i N. Zdrowy obwód ma różnicę zerową, bo tyle samo prądu wpływa, co wypływa. Gdy ciało człowieka dotyka fazy, część prądu odpływa inną drogą, na przykład przez stopy do podłogi, i różnica ta osiąga właśnie 30 mA, powodując odłączenie napięcia w czasie poniżej 30 ms.

W domach z lat 60. i 70. często spotyka się przewody aluminiowe pokryte tlenkiem glinu. Warstwa tlenku ma rezystywność około 10¹⁰ Ω·m, więc skutecznie izoluje połączenie. Po latach skręcane zaciski w puszkach poluzowują się wskutek cykli cieplnych, a rezystancja zestyku rośnie. W skrajnych przypadkach powstaje tam iskrzenie, które w otoczeniu kurzu i farby może doprowadzić do pożaru.

Jak zmodernizować instalację dwużyłową krok po kroku

Modernizacja nie oznacza automatycznie kucia wszystkich ścian. Czasem wystarczy wymiana rozdzielnicy i instalacja wyłączników różnicowoprądowych, jeśli przewody są jeszcze w dobrym stanie technicznym. Innym razem jedyną rozsądną opcją jest wymiana całego okablowania, zwłaszcza gdy aluminium pokazuje ślady degradacji.

Decyzję poprzedza audyt. Polega on na otwarciu kilku puszek, pomiarze rezystancji izolacji (minimum 0,5 MΩ dla obwodu 230 V według normy) oraz sprawdzeniu przekrojów przewodów. Audyt wykonuje elektryk z uprawnieniami SEP, bo samodzielne otwieranie instalacji pod napięciem grozi porażeniem.

Etap 1: Rozdzielnica i zabezpieczenia

Nowoczesna rozdzielnica powinna mieć miejsce na 30-40% więcej modułów niż aktualnie używasz. Wynika to z planowania przyszłych obwodów, takich jak gniazdo do ładowarki samochodu elektrycznego (zazwyczaj 11 kW, czyli obwód trójfazowy 3×16 A) czy pompa ciepła. Montaż samej rozdzielnicy trwa zwykle jeden dzień roboczy, bo wymaga tylko odłączenia zasilania i przełożenia przewodów.

Wyposażenie rozdzielnicy dla typowego domu 120 m² obejmuje wyłącznik główny 3×63 A, od trzech do pięciu wyłączników różnicowoprądowych 30 mA (po jednym na kondygnację lub grupę obwodów), od 12 do 18 wyłączników nadprądowych B10 oraz B16 oraz ogranicznik przepięć typu 1+2. Ogranicznik pochłania energię uderzenia pioruna w sieć energetyczną, zmniejszając napięcie do poziomu bezpiecznego dla elektroniki.

Etap 2: Wymiana przewodów

Jeśli stara instalacja jest aluminiowa, wymiana na miedzianą staje się koniecznością. Aluminium ma przewodność elektryczną o 61% niższą od miedzi, ale przede wszystkim tworzy tlenek, który utrudnia przepływ prądu i nagrzewa styki. Minimalne przekroje według normy to 1,5 mm² dla oświetlenia, 2,5 mm² dla gniazd ogólnych, 4 mm² dla kuchenki elektrycznej oraz 6 mm² dla urządzeń trójfazowych.

Najczystszym sposobem prowadzenia nowych przewodów jest montaż podtynkowy w rurkach instalacyjnych peszel. Peszel chroni kabel przed uszkodzeniami mechanicznymi i pozwala na jego wymianę bez kucia ściany. W pomieszczeniach, gdzie kucie jest niemożliwe, na przykład w zabytkowych kamienicach, stosuje się prowadzenie natynkowe w korytkach lub listwach elektroinstalacyjnych. To rozwiązanie mniej estetyczne, ale zgodne z normą i łatwe w rozbudowie.

Etap 3: Gniazda i ich rozmieszczenie

Minimalna liczba gniazd w pomieszczeniu wynika z analizy sposobu użytkowania, nie z widzimisię. Sypialnia potrzebuje przynajmniej 5 gniazd (dwie lampki nocne, ładowarka telefonu, telewizor, odkurzacz). Salon minimum 8, kuchnia minimum 10, łazienka 2-3 z zachowaniem stref ochronnych. W kuchni osobny obwód wymaga lodówka, zmywarka, piekarnik oraz mikser/blender, bo sumaryczny prąd tych urządzeń przekracza 16 A.

W łazience strefa 0 to wnętrze wanny, strefa 1 to ściana nad wanną do wysokości 2,25 m, strefa 2 to dalsze 60 cm. Gniazda mogą się znaleźć dopiero w strefie 2 i dalej. Łazienka wymaga też wyłącznika różnicowoprądowego o prądzie znamionowym 30 mA, a zalecane jest 10 mA dla obwodu oświetlenia.

RCCB 30 mA i wyłączniki nadprądowe: must-have przy dwużyłowej

Wyłącznik różnicowoprądowy (RCCB) nie jest luksusem, lecz wymogiem bezpieczeństwa. Norma PN-HD 60364-4-41 nakazuje stosowanie wyłączników o prądzie różnicowym nieprzekraczającym 30 mA dla obwodów gniazd ogólnych w pomieszczeniach mieszkalnych. Bez tego elementu domownik dotykający uszkodzonej lodówki nie ma żadnej ochrony poza własnym oporem ciała, który w suchej skórze wynosi około 100 kΩ, ale przy mokrych dłoniach spada do 1 kΩ.

Wyłącznik nadprądowy (MCB) pełni inną rolę: chroni przewody przed przegrzaniem w wyniku przeciążenia lub zwarcia. W typowej instalacji mieszkaniowej stosuje się charakterystykę B dla obwodów oświetleniowych (B10) i gniazd (B16). Wyłącznik B16 zadziała przy prądzie zwarciowym 80-125 A w czasie poniżej 0,1 s. Charakterystyka C stosowana jest dla silników, które pobierają duży prąd rozruchowy, na przykład w pompach ciepła.

Połączenie RCCB z MCB tworzy tak zwaną ochronę uzupełniającą. RCCB reaguje na upływ prądu przez człowieka, MCB reaguje na przetężenie w przewodzie. Wymiana samego RCCB w starej instalacji dwużyłowej nie rozwiązuje problemu braku PE, ale zmniejsza ryzyko śmiertelnego porażenia o około 70%, według danych z niemieckich badań powypadkowych VDE.

Przycisk TEST na wyłączniku różnicowoprądowym symuluje upływ 30 mA i wymusza jego zadziałanie. Naciśnięcie go raz w miesiącu to najprostsza profilaktyka, która chroni przed sytuacją, gdy urządzenie mechanicznie się zatarło i przestało reagować.

Ile kosztuje modernizacja i kiedy ją etapować

Budżet dla domu 120 m² z wymianą instalacji na miedzianą wraz z rozdzielnicą i osprzętem waha się od 8000 do 15000 zł. Cena zależy od regionu, dostępności ścian (kucie cegły vs. beton), liczby punktów oraz jakości użytych komponentów. W domach zabytkowych, gdzie kucie jest ograniczone, koszt rośnie o 20-30% z powodu prowadzenia natynkowego.

Logiczna kolejność prac zaczyna się od rozdzielnicy, bo ona zabezpiecza już istniejące obwody. Drugi etap to wymiana obwodów gniazd w pomieszczeniach mokrych, gdzie ryzyko porażenia jest największe. Trzeci etap obejmuje resztę mieszkania oraz montaż osprzętu dekoracyjnego. Podział taki pozwala rozłożyć koszt na kilka miesięcy bez przerywania prac.

Kiedy wezwać elektryka, a kiedy wystarczy sam audyt

Samodzielnie można wykonać jedynie oględziny i pomiary bezdotykowe. Otwieranie puszek pod napięciem, wymiana rozdzielnicy oraz podłączanie nowych obwodów wymaga uprawnień SEP do 1 kV. Dotyczy to zarówno prac, jak i podpisu na protokole pomiarowym, bez którego zakład energetyczny nie zaakceptuje zmian.

Formalności obejmują zgłoszenie przyłączenia nowych obwodów do operatora sieci dystrybucyjnej, projekt instalacji dla obwodów powyżej 5 kW oraz odbiór przez uprawnionego inspektora. W budynkach wpisanych do rejestru zabytków dochodzi jeszcze uzgodnienie z konserwatorem, bo kucie tynków może naruszać chronioną substancję.

�️ Praca na instalacji elektrycznej pod napięciem bez uprawnień SEP grozi porażeniem śmiertelnym i odpowiedzialnością karną za szkody wobec osób trzecich.

Pięć błędów, które widuje się najczęściej

Łączenie aluminium z miedzią bezpośrednio w puszce. Takie połączenie galwaniczne koroduje w ciągu kilku lat i tworzy przerwę w obwodzie. Bezpieczne rozwiązanie to zacisk Wago 221-413 lub złączka śrubowa z mosiężnym rdzeniem.

Zamiana przewodu ochronnego PE na neutralny N w gniazdku. Ten błąd skutkuje brakiem ochrony przy uszkodzeniu urządzenia i jednoczesnym pozornym działaniem gniazda.

Montaż wyłączników różnicowoprądowych bez przewodu PE. RCCB nie zadziała prawidłowo, gdy obwód nie ma uziemienia, bo prąd upływu nie odpłynie do ziemi.

Brak obwodu dedykowanego dla pralki i zmywarki. Wspólny obwód z gniazdkami powoduje jednoczesne wyzwalanie bezpiecznika przy włączonych dwóch urządzeniach.

Stosowanie przedłużaczy jako stałego okablowania. Listwa przypodłogowa z trzema gniazdami to nie obwód elektryczny, a jej przekrój wewnętrzny wynosi zaledwie 1 mm².

Planowanie przyszłości: pompa ciepła, fotowoltaika, ładowarka EV

Modernizacja instalacji to dobry moment, by przewidzieć obciążenia, które pojawią się w ciągu najbliższych 10-15 lat. Pompa ciepła o mocy 9 kW pobiera prąd 13 A na fazę, czyli wymaga obwodu 3×16 A. Fotowoltaika 10 kWp z magazynem energii potrzebuje obwodu 3×25 A i rozdzielnic podtynkowych zgodnych z dyrektywą niskonapięciową. Ładowarka samochodu elektrycznego 11 kW to dodatkowy obwód 3×16 A z RCCB typu A, bo wykrywa upływy z gładkich prądów stałych.

Wszystkie te obwody można ułożyć jednocześnie, nawet jeśli urządzenia pojawią się później. Peszel o średnicy 20 mm z zaślepką na końcu kosztuje kilka złotych za metr, a w przyszłości oszczędza kucie ścian. To inwestycja, która zwraca się przy pierwszej poważniejszej rozbudowie.

Rezerwa miejsca w rozdzielnicy (moduły wolne od 30% w górę) oraz peszle z zapasem to dwa elementy, które odróżniają krótkowzroczną modernizację od instalacji przygotowanej na kolejne dekady.

Czy instalacja dwużyłowa jest bezpieczna? Sama w sobie nie stwarza zagrożenia, jeśli jest sprawna i obsługiwana zgodnie z przeznaczeniem. Problem pojawia się, gdy brakuje przewodu ochronnego PE, a w rozdzielnicy nie ma wyłącznika różnicowoprądowego. W takim układzie ryzyko porażenia śmiertelnego wzrasta o rząd wielkości w porównaniu z nowoczesną instalacją trójżyłową. Modernizacja nie musi być jednorazowa i kosztowna, ale każdy rok zwłoki w budynku z aluminiowymi przewodami oraz bez RCCB to rosnące prawdopodobieństwo poważnego wypadku.

Źródła danych: PN-HD 60364-4-41:2017 (ochrona przeciwporażeniowa), PN-EN 60364-5-54 (instalacje uziemiające), Rozporządzenie Ministra Infrastruktury z dnia 12 kwietnia 2002 r. w sprawie warunków technicznych, jakim powinny odpowiadać budynki i ich usytuowanie, raporty VDE (Verband der Elektrotechnik) z analizy wypadków porażeniowych w Niemczech.
