Czy da się przerobić rolety zewnętrzne na elektryczne?

Każda roleta zewnętrzna z ręcznym zwijaniem kiedyś zaczyna doskwierać. Paski się rwą, korba trzeszczy, a w sypialni na piętrze wstawanie o szóstej rano, żeby uchylić okno, bywa irytujące. Dobra wiadomość jest taka: w większości przypadków da się przerobić rolety zewnętrzne na elektryczne bez wymiany skrzynki, pancerza ani prowadnic. Kluczem jest odpowiedni napęd rurowy, właściwy przekrój kabla i świadomość, kiedy instalację trzeba powierzyć elektrykowi z uprawnieniami SEP, a kiedy wystarczy własna głowa, śrubokręt i miernik napięcia.

• Zasilanie rolety elektrycznej z gniazdka kiedy wolno, a kiedy nie
• Jaki kabel do rolety elektrycznej? Przekroje i schemat podłączenia
• Wybór napędu i sterownika do rolety porównanie marek oraz wariantów smart
• Montaż rolety elektrycznej krok po kroku i kiedy wezwać elektryka

Zasilanie rolety elektrycznej z gniazdka kiedy wolno, a kiedy nie

Pytanie, czy zasilanie rolety elektrycznej z gniazdka jest dopuszczalne, pada na każdym forum budowlanym. Krótka odpowiedź brzmi: tak, ale wyłącznie w konfiguracji, którą przewiduje norma PN-HD 60364. Gniazdko może zasilać obwód o prądzie znamionowym do 16 A, a typowy napęd rurowy pobiera od 0,4 do 1,2 A. Zostaje więc spory zapas na rozruch, który chwilowo potrafi wzrosnąć nawet trzykrotnie.

Drugim warunkiem jest obecność przewodu ochronnego PE w puszce, z której zasilasz roletę. Silnik rurowy pracuje w klasie izolacji I i bezwzględnie wymaga uziemienia. Bez PE prąd różnicowo-prądowy nie odpłynie przy uszkodzeniu izolacji i wyłącznik RCD nie zadziała, bo nie będzie miał po co porównywać prądu w L i N.

Trzecia kwestia to wspólny obwód z dużymi odbiornikami. Jeżeli w tej samej linii siedzi lodówka, zmywarka albo piekarnik, skoki napięcia przy rozruchu silnika mogą powodować migotanie oświetlenia i fałszywe zadziałania zabezpieczeń. Bezpieczniej wydzielić osobny obwód, najlepiej z własnym wyłącznikiem nadprądowym B10 A oraz RCD 30 mA.

Kiedy NIE wolno zasilać rolety z gniazdka: brak przewodu PE w puszce, instalacja aluminiowa z lat 70., wspólny obwód z kuchennymi odbiornikami mocy, brak miejsca na zabezpieczenie różnicowo-prądowe. W takiej sytuacji konieczny jest nowy obwód z rozdzielni.

Schemat blokowy wygląda następująco: gniazdko lub rozdzielnia → kabel zasilający (3 żyły) → puszka kieszeniowa montowana przy oknie → sterownik ścienny lub radiowy → czterożyłowy przewód do silnika (L góra, L dół, N, PE). Taki podział pozwala w przyszłości wymienić sam sterownik bez kucia ściany.

Jaki kabel do rolety elektrycznej? Przekroje i schemat podłączenia

Dobór przewodu do rolety elektrycznej zależy od trzech zmiennych: źródła zasilania, długości trasy kablowej i sposobu prowadzenia. W typowym mieszkaniu trasa od gniazdka do okna nie przekracza 15 m, więc spadki napięcia mieszczą się w dopuszczalnych 3% dla obwodów oświetleniowych.

Zasilanie z rozdzielni (obwód dedykowany) wymaga kabla YDYp 3x2,5 mm². Grubszy przekrój zostawia margines na ewentualne dokładanie kolejnych rolet na tym samym obwodzie i poprawia odprowadzanie ciepła przy długich trasach. Norma PN-HD 60364-5-52 dopuszcza taki przekrój dla zabezpieczenia B16 A.

Zasilanie doraźne z gniazdka akceptuje przewód YDY 3x1,5 mm². To standardowy kabel instalacyjny, który mieści się w listwie przypodłogowej i daje się łatwo przeciągnąć przez peszel. Przy prądzie 1,2 A w przewodzie 1,5 mm² na 15 m straty wynoszą około 0,5 V, czyli poniżej 1% napięcia znamionowego.

Od puszki kieszeniowej do samego silnika potrzebny jest kabel czterożyłowy. Trzy żyły to zasilanie (L góra, L dół, N), czwarta to PE. Próba zaoszczędzenia na przewodzie trzyżyłowym kończy się brakiem uziemienia, a to już nie jest kwestia estetyki, tylko bezpieczeństwa porażeniowego.

Przekrój kabla zależy od długości obwodu. Poniższa tabela pokazuje orientacyjne wartości dla typowych tras w domu jednorodzinnym:

Puszka kieszeniowa do rolety powinna mieć średnicę minimum 60 mm i głębokość 60 mm. Mieści wtedy sterownik, zapas kabla i pozwala na wygodne podłączenie żył bez ich przycinania. Standardowa puszka podtynkowa o średnicy 67 mm w zupełności wystarcza i jest łatwo dostępna w marketach budowlanych.

Wybór napędu i sterownika do rolety porównanie marek oraz wariantów smart

Napęd rurowy do rolety zewnętrznej dobiera się przede wszystkim na podstawie momentu obrotowego. Producent pancerza podaje masę metra bieżącego, do tego dochodzi waga listwy dolnej. Dla typowej rolety o wymiarach 1,4 x 1,6 m moment waha się od 10 do 20 Nm, dla dużych przeszkleń tarasowych sięga 40 Nm.

Zalecana praktyka mówi o wyborze napędu o 30-50% mocniejszego niż wynika z obliczeń. Powód jest prozaiczny: oblodzenie pancerza zimą potrafi podwoić opór, a silnik z minimalnym zapasem grzeże się wtedy i zużywa kondensator rozruchowy. Zapas mocy to także dłuższa żywotność uzwojeń.

Krańcówki w napędach dzielą się na mechaniczne i elektroniczne. Krańcówki elektroniczne reagują na wzrost prądu przy napotkaniu przeszkody i automatycznie zatrzymują pancerz, co chroni zarówno sam mechanizm, jak i np. łapę kota, który postanowił wyjrzeć przez okno. Mechaniczne działają na zasadzie mikroprzełączników krańcowych i wymagają ręcznej regulacji śrubami.

Jeśli chodzi o typ napędu, w zdecydowanej większości instalacji sprawdza się napęd rurowy umieszczany w osi rolety. Łańcuchowe i taśmowe montuje się tam, gdzie nie ma miejsca na silnik lub skrzynka rolety jest zbyt wąska.

Porównanie popularnych marek napędów rurowych dostępnych w Polsce:

Sterownik rolet dzieli się na cztery poziomy zaawansowania. Poziom pierwszy to zwykły przycisk żaluzjowy montowany w puszce podtynkowej, bez żadnej automatyki. Drugi poziom wprowadza sterowanie radiowe pilotem, trzeci aplikację mobilną, czwarty integrację z asystentami głosowymi i czujnikami pogodowymi.

Przy wyborze ekosystemu smart warto zwrócić uwagę na trzy rzeczy: protokół komunikacji (Wi-Fi bywa niestabilne przy słabym sygnale, lepiej sprawdza się 868 MHz albo Zigbee), kompatybilność z asystentami głosowymi oraz dostępność bramki do pracy poza domem. Systemy takie jak SUPLA, Exta Life czy Shelly różnią się przede wszystkim filozofią działania i typem chmury.

Montaż rolety elektrycznej krok po kroku i kiedy wezwać elektryka

Przed rozpoczęciem prac pierwszym krokiem zawsze jest wyłączenie napięcia w obwodzie i sprawdzenie miernikiem, czy faktycznie go nie ma. Nawet doświadczeni elektrycy nie pomijają tej czynności, bo dioda w latarce potrafi zdradliwie świecić na przewodzie zerowym sąsiada. Wyłącznik nadprądowy w pozycji OFF, miernik na zakresie AC, próba na żyłach L i N.

Kolejny etap to demontaż starego mechanizmu zwijania. W roletach z korbą wystarczy odkręcić śruby mocujące oś i wysunąć wieszak z zaczepu. W roletach taśmowych zdejmuje się taśmę z prowadnicy i odkręca skrzynkę napinacza. Pancerz przytrzymuje się ręcznie lub blokuje zaciskiem, żeby nie opadł nagle do skrzynki.

Montaż napędu rurowego zaczyna się od wsunięcia silnika w oś rolety i dopasowania adaptera do wewnętrznego profilu rury nośnej. Adapter dobiera się do średnicy rury (najczęściej 40, 50 lub 60 mm). Za silnikiem montuje się zabierak, który wpina się w uchwyt w skrzynce rolety. Całość powinna chodzić płynnie, bez luzów i zacięć.

Podłączenie przewodów w puszce kieszeniowej odbywa się wg schematu producenta. Najczęściej L1 to kierunek góra, L2 kierunek dół, N to neutralny, PE to uziemienie. Po podłączeniu żył warto wykonać test ręczny krótkim impulsem napięcia z przedłużacza, zanim zamknie się puszkę. Jeżeli roleta jedzie w złą stronę, wystarczy zamienić L1 z L2.

Programowanie krańcówek polega na ustawieniu dwóch pozycji: górnej i dolnej. W napędach z krańcówkami elektronicznymi przytrzymuje się przycisk programowania na silniku przez kilka sekund, aż lampa zamruga, potem wprowadza się pozycje według instrukcji. W napędach mechanicznych reguluje się śruby na obudowie silnika o jeden lub dwa obroty w odpowiednią stronę.

Częsty błąd: podłączenie dwóch silników do jednego sterownika. Każdy napęd ma własny kondensator rozruchowy o pojemności dobranej do konkretnego uzwojenia. Łączenie równoległe powoduje, że kondensatory walczą ze sobą i jeden z nich przepala się w ciągu kilku tygodni. Wyjątkiem są specjalne sterowniki zsynchronizowane, ale one kosztują kilkakrotnie więcej.

Elektryk z uprawnieniami SEP jest niezbędny przy trzech czynnościach: wykonaniu nowego obwodu w rozdzielni, modernizacji instalacji aluminiowej na miedzianą oraz podłączaniu przewodów o przekroju powyżej 4 mm². W pozostałych przypadkach, czyli montaż samego napędu, podłączeniu sterownika w puszce kieszeniowej i programowaniu krańcówek, samodzielna praca jest realna i bezpieczna pod warunkiem przestrzegania podstawowych zasad BHP.

Checklista bezpieczeństwa przed uruchomieniem rolety:

• Wyłącznik nadprądowy OFF przed pracą, miernik potwierdza brak napięcia
• Połączenia skręcane lub zaciskane, nie lutowane luzem
• Przewód PE podłączony do zacisku ochronnego silnika
• Puszka kieszeniowa zamknięta, brak odsłoniętych żył
• Kabel prowadzony w peszelu lub listwie, zabezpieczony przed uszkodzeniem mechanicznym
• Test izolacji miernikiem (rezystancja izolacji powyżej 0,5 MΩ)

Objawy zwarcia w silniku po dłuższym użytkowaniu są dość charakterystyczne: roleta jedzie coraz wolniej, zatrzymuje się w losowych miejscach, a z puszki słychać lekkie bzyczenie przy wyłączonym sterowniku. To sygnał, że kondensator stracił pojemność albo uzwojenie zaczyna przebijać do obudowy. W takiej sytuacji napęd nadaje się do wymiany, nie do naprawy.

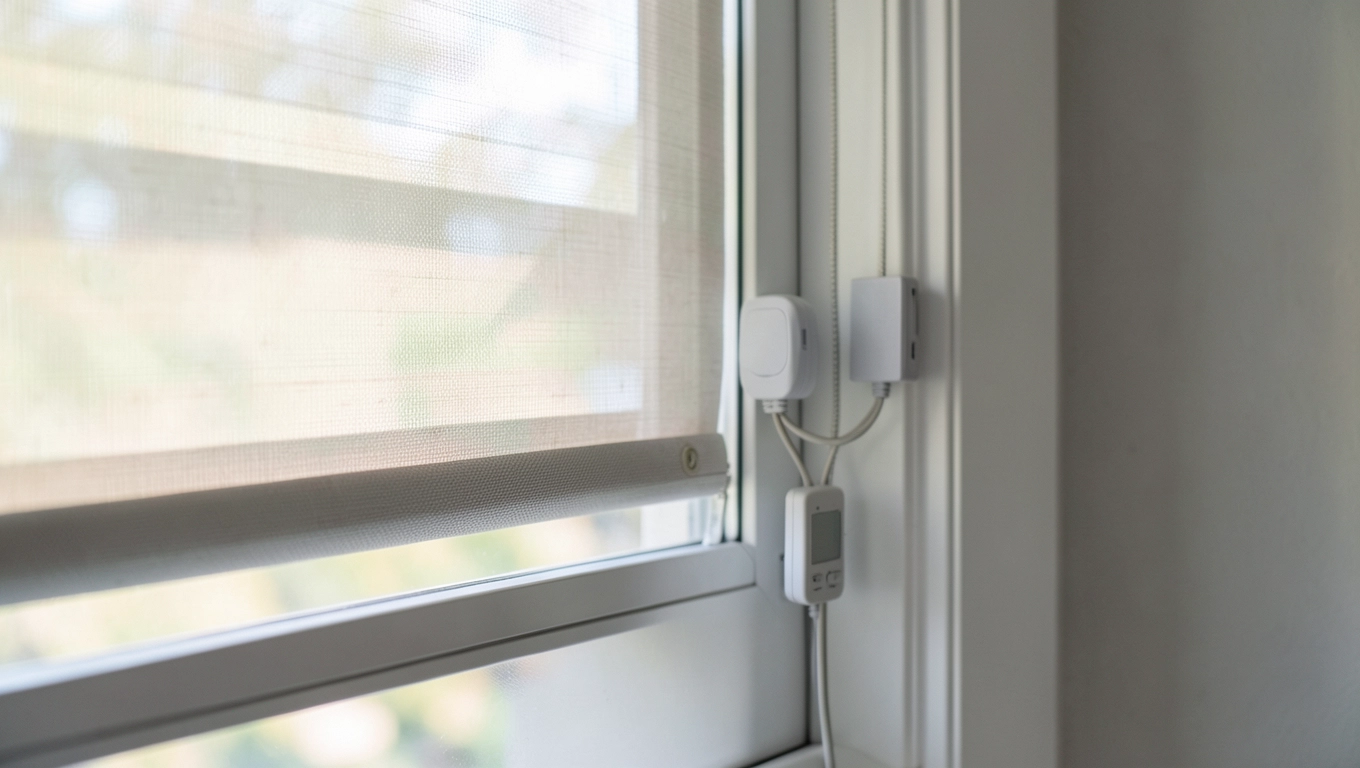

Całkowity koszt przerobienia rolety zewnętrznej na elektryczną w typowym wariancie (napęd 15 Nm, sterownik z pilotem, puszka, kabel, drobny osprzęt) zamyka się w przedziale 600-1100 zł za sztukę przy samodzielnym montażu. Z elektrykiem kwota rośnie o 150-300 zł za robociznę, ale w zamian zyskujesz pewność poprawnego podłączenia i gwarancję na wykonaną usługę.

Pięciopunktowy plan działania wygląda następująco: po pierwsze, zmierz szerokość i wysokość rolety oraz oblicz wymagany moment obrotowy. Po drugie, wybierz źródło zasilania (gniazdko czy nowy obwód) i sprawdź dostępność PE. Po trzecie, dobierz napęd z 30-50% zapasem mocy i kompatybilny sterownik. Po czwarte, kup kabel o właściwym przekroju, puszkę kieszeniową i osprzęt montażowy. Po piąte, zamontuj wszystko wg powyższej instrukcji i przetestuj w trzech cyklach góra-dół.

Źródła: PN-HD 60364 (instalacje elektryczne niskiego napięcia), PN-HD 60364-5-52 (dobór przewodów i kabli), katalogi techniczne producentów napędów rurowych, dokumentacja ekosystemów SUPLA i Exta Life, instrukcje montażowe puszek kieszeniowych, dane serwisowe z lat 2022-2024 zebrane na forach branżowych elektro.info.pl i forum.muratordom.pl.
