Ciekawi cię, jak samochód elektryczny osiąga tak płynny ruch bez hałasu silnika spalinowego i skomplikowanej skrzyni biegów? Wyjaśnię ci to krok po kroku, skupiając się na kluczowych podzespołach, takich jak akumulator i falownik, na budowie silników elektrycznych oraz na systemie napędowym, który radykalnie różni się od tradycyjnych aut. Zrozumiesz, dlaczego pojazd elektryczny jest prostszy w konstrukcji, efektywniejszy w zużyciu energii i tańszy w serwisie, a jazda nim daje natychmiastowy moment obrotowy.

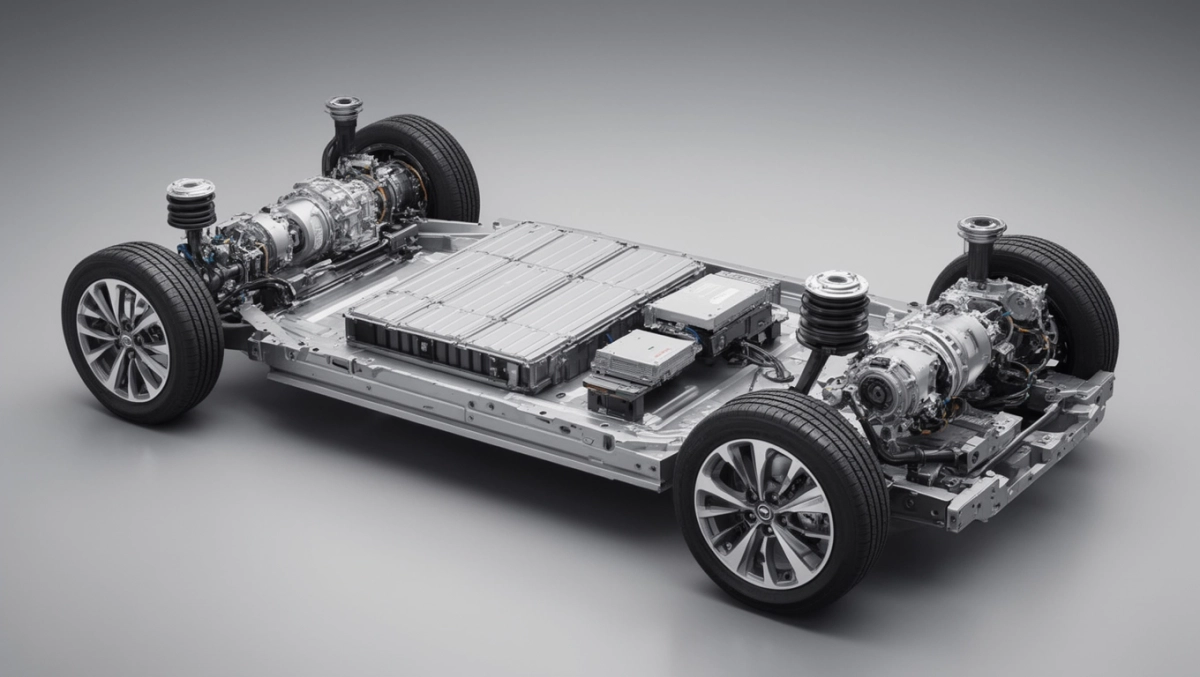

budowa samochodu elektrycznego

Podzespoły budowy samochodu elektrycznego

Budowa samochodu elektrycznego opiera się na kilku kluczowych podzespołach, które eliminują wiele elementów typowych dla aut spalinowych. Zamiast silnika wewnętrznego spalania, skrzyni biegów czy układu wydechowego, znajdziesz tu akumulator, silnik elektryczny i elektronikę sterującą. Ta prostota wynika z bezpośredniego przekształcania energii elektrycznej w ruch mechaniczny. W rezultacie pojazd waży mniej, a masa rozkłada się równomiernie dzięki niskiemu położeniu baterii. Koszt produkcji takiego auta zależy głównie od akumulatora, który stanowi nawet połowę ceny.

Silnik elektryczny współpracuje z falownikiem, przekształcającym prąd stały z baterii na zmienny dla napędu kół. Pokładowa ładowarka umożliwia doładowywanie z sieci domowej lub publicznej. Gniazdo ładowania to interfejs między zewnętrznym źródłem prądu a pojazdem. Elektronika sterująca zarządza przepływem energii, regeneracją hamowania i termiką podzespołów. W porównaniu do spalinowego odpowiednika, liczba ruchomych części spada o ponad 80 procent.

Główne różnice w podzespołach

  • Akumulator zastępuje zbiornik paliwa i silnik spalinowy, przechowując energię chemiczną.
  • Silnik elektryczny zapewnia wyższą efektywność, przekraczającą 90 procent.
  • Falownik i ładowarka zarządzają konwersją prądu, nieobecne w autach na paliwo.
  • Brak skrzyni biegów upraszcza układ napędowy.

Te podzespoły integrują się w spójny system, minimalizując straty energii. W autach spalinowych zużycie paliwa zależy od spalania, tu efektywność mierzy się w kWh na 100 km. Serwis ogranicza się do kontroli baterii i elektroniki, co obniża koszty o połowę. Pojazdy elektryczne często kojarzą się z luksusem dzięki cichej jeździe i zaawansowanym materiałom.

Zobacz także: Samochód elektryczny a koszty podatkowe przedsiębiorstwa

Akumulator w samochodzie elektrycznym

Akumulator to serce każdego samochodu elektrycznego, przechowujące energię niezbędną do napędu. Najczęściej stosowane są baterie litowo-jonowe o wysokiej gęstości energii, sięgającej 250 Wh/kg. Umieszcza się je pod podłogą, co obniża środek ciężkości i poprawia stabilność. Chłodzenie aktywne, za pomocą glikolu lub powietrza, zapobiega przegrzaniu podczas ładowania. Żywotność akumulatora wynosi 8-10 lat lub 200 tysięcy km, z gwarancją na 70 procent pojemności.

Pojemność akumulatora decyduje o zasięgu – typowy model 60 kWh pozwala na 400 km jazdy. W zależności od zużycia energii, realny zasięg spada w zimie o 20-30 procent. Regeneracja hamowania odzyskuje do 30 procent energii, przedłużając czas między ładowaniami. Koszt produkcji akumulatora to kluczowy czynnik ceny pojazdu elektrycznego. W przyszłości tańsze materiały, jak litowo-żelazowo-fosforanowe, obniżą ten wydatek.

Typy akumulatorów

  • NMC (niklowo-manganowo-kobaltowe): wysoka gęstość, ale droższe.
  • LFP (litowo-żelazowo-fosforanowe): tańsze, bezpieczniejsze, dłuższa żywotność.
  • Stan lity (solid-state): w rozwoju, obiecująca gęstość ponad 400 Wh/kg.

System zarządzania baterią (BMS) monitoruje każdą celę, równoważąc napięcie i temperaturę. To zapobiega degradacji i awariom. W porównaniu do zbiornika paliwa, akumulator nie wymaga wymiany paliwa, ale regularnego ładowania. Zużycie energii w EV jest o 3-4 razy niższe niż spalanie paliwa w przeliczeniu na km.

Zobacz także: Samochód elektryczny: Ile kWh na 100 km?

Recykling akumulatorów osiąga 95 procent odzysku materiałów, co czyni je ekologicznymi. W produkcji pojazdów elektrycznych akumulator wpływa na masę własną auta. Lżejsze konstrukcje zwiększają efektywność.

Silniki elektryczne auta na prąd

Silniki elektryczne w autach na prąd wyróżniają się prostotą – brak tłoków, zaworów czy wału korbowego. Dzielą się na synchroniczne z magnesami trwałymi i asynchroniczne indukcyjne. Pierwszy typ oferuje wyższą moc przy mniejszych gabarytach, drugi jest tańszy w produkcji. Efektywność przekracza 95 procent, w przeciwieństwie do 30 procent w silnikach spalinowych. Moment obrotowy dostępny jest od zera obrotów, co daje dynamiczny start.

Jeden silnik napędza tylną oś w modelach RWD, dwa umożliwiają AWD z lepszą trakcją. W zależności od specyfikacji, moc sięga 500 kW w topowych wersjach. Chłodzenie cieczą utrzymuje optymalną temperaturę. Brak zmian biegów eliminuje skrzynię, upraszczając układ. Serwis silnika ogranicza się do łożysk i cewek, rzadko wymagając interwencji.

Silnik elektryczny działa na zasadzie pola magnetycznego generowanego przez prąd zmienny. Rotory obracają się synchronicznie z polem statora. W autach spalinowych energia z paliwa traci się na ciepło, tu większość zamienia się w ruch. Zużycie energii zależy od obciążenia i stylu jazdy. Produkcja silników jest tańsza dzięki mniejszej liczbie części.

Zalety silników elektrycznych

  • Natychmiastowy moment: pełna moc od startu.
  • Cisza pracy: brak wibracji i hałasu.
  • Wysoka efektywność: minimalne straty.
  • Kompaktowość: mniejsze wymiary niż spalinowe.

Wielosilnikowe układy pozwalają na precyzyjne sterowanie momentem na każde koło. To poprawia bezpieczeństwo w zakrętach. W związku z tym, pojazdy elektryczne przodują w dynamice jazdy.

Gniazdo ładowania samochodu EV

Gniazdo ładowania w samochodzie EV to kluczowy element budowy, umożliwiający pobieranie prądu z zewnętrznych źródeł. Standardy różnią się w zależności od regionu: Type 2 w Europie dla AC, CCS dla szybkiego DC. Umieszcza się je z boku lub z tyłu pojazdu, z klapką chroniącą przed zabrudzeniami. Zabezpieczenia termiczne i elektroniczne zapobiegają przegrzaniu. Moc ładowania sięga 350 kW w najszybszych stacjach.

Komunikacja z ładowarką odbywa się poprzez protokół PLC, negocjując parametry. W trybie AC gniazdo współpracuje z pokładową ładowarką, konwertując prąd. DC omija ją, ładując bezpośrednio akumulator. Czas ładowania od 10 do 80 procent to 20-40 minut przy 150 kW. W domowych warunkach, z 11 kW, pełne naładowanie trwa 6-8 godzin.

  • Type 2: do 22 kW AC, uniwersalne w UE.
  • CCS Combo: AC+DC, do 350 kW.
  • CHAdeMO: głównie DC, popularne w Azji.

Konstrukcja gniazda musi wytrzymywać tysiące cykli wpinania. Materiały miedziane zapewniają niskie opory. W specyfikacji pojazdu gniazdo wpływa na wygodę użytkowania. Różnice w standardach komplikują podróże międzynarodowe, ale adaptery rozwiązują problem.

Sezonowe zmiany wpływają na szybkość ładowania – zima spowalnia proces o 20 procent. Producenci optymalizują gniazda pod kątem aerodynamiki.

Ładowarka pokładowa w budowie EV

Ładowarka pokładowa (OBC) w samochodzie elektrycznym przetwarza prąd zmienny z sieci na stały dla akumulatora. Monofazowa wersja 3,7 kW wystarcza do nocnego ładowania, trójfazowa 11-22 kW skraca czas. Umieszcza się ją blisko baterii, z chłodzeniem powietrznym lub cieczowym. Efektywność konwersji wynosi 92-95 procent. W autach bez wsparcia DC, OBC jest jedynym sposobem ładowania z gniazdek.

Rectifier i DC-DC converter to główne moduły wewnątrz. Reguluje napięcie i prąd, chroniąc akumulator. W zależności od specyfikacji, moc OBC rośnie w droższych modelach. Zużycie energii podczas ładowania zależy od strat cieplnych. Produkcja OBC jest zintegrowana z elektroniką pojazdu.

W porównaniu do spalinowego tankowania, ładowanie wymaga planowania. OBC umożliwia Vehicle-to-Grid, oddając energię do sieci. Przyszłe wersje osiągną 25 kW. W budowie EV OBC upraszcza infrastrukturę domową.

Parametry ładowarki pokładowej

  • Moc: 3,7-22 kW AC.
  • Czas ładowania 60 kWh: 7-20 godzin.
  • Straty: poniżej 10 procent energii.

Integracja z BMS zapewnia bezpieczny proces. W zimie podgrzewanie akumulatora zwiększa efektywność.

Falownik w samochodzie elektrycznym

Falownik to podzespół przekształcający prąd stały z akumulatora na zmienny trójfazowy dla silnika. Składa się z tranzystorów IGBT lub SiC, generujących falę sinusoidalną. Chłodzenie cieczą jest niezbędne przy mocach powyżej 100 kW. Kontroler zarządza częstotliwością, regulując obroty i moment. Efektywność falownika sięga 98 procent, minimalizując straty.

W systemie napędowym falownik współpracuje z silnikiem, umożliwiając regenerację. W autach AWD każdy silnik ma dedykowany falownik. W zależności od zużycia, temperatura rośnie pod pełnym obciążeniem. Produkcja falowników korzysta z krzemu karbidu dla wyższych napięć. Brak analogii w autach spalinowych podkreśla prostotę EV.

  • Trzy fazy: optymalne dla silników BLDC.
  • Modulacja PWM: precyzyjna kontrola prędkości.
  • Regeneracja: energia z hamowania wraca do baterii.

Falownik wpływa na dynamikę jazdy poprzez szybką reakcję. W specyfikacji pojazdu określa maksymalną moc ciągłą. Serwis rzadki dzięki solidnej konstrukcji. W przyszłości GaN tranzystory podniosą efektywność.

System napędowy samochodu elektrycznego

System napędowy samochodu elektrycznego integruje silnik, falownik i przekładnię redukcyjną, przekazując moc bezpośrednio na koła. Brak wielobiegowej skrzyni upraszcza konstrukcję – pojedyncza redukcja 8-12:1 wystarcza. W modelach RWD silnik tylny, FWD przedni, AWD po jednym na oś. Elektronika sterująca dystrybuuje moment w czasie rzeczywistym. To zapewnia lepszą trakcję niż w spalinowych dyferencjałach.

Zasada działania przypomina spalinowy napęd, ale z energią z akumulatora zamiast paliwa. Regeneracyjne hamowanie spowalnia pojazd, ładując baterię. Zużycie energii wynosi 15-20 kWh/100 km, zależnie od masy i oporu powietrza. W produkcji system napędowy stanowi 30 procent kosztów. Jazda jest cicha, z płynnym przyspieszeniem.

Konfiguracje napędu

  • RWD: optymalna masa, dynamika.
  • AWD: cztery silniki dla precyzji.
  • FWD: ekonomiczne w kompaktach.

W porównaniu do spalinowego, system EV ma mniej zależności od paliwa i emisji. Serwis ogranicza się do smaru w reduktorze. Przyszłe innowacje to bezprzekładniowe napędy. Pojazdy elektryczne oferują komfort dzięki braku wibracji.

Często zadawane pytania o budowę samochodu elektrycznego

  • Jakie są kluczowe podzespoły w budowie samochodu elektrycznego?

    Budowa samochodu elektrycznego skupia się na systemie napędowym składającym się z silnika elektrycznego, baterii akumulatorowej, elektroniki sterującej, pokładowej ładowarki oraz falownika. Brak tradycyjnej skrzyni biegów i układu wydechowego czyni konstrukcję znacznie prostszą niż w autach spalinowych.

  • Jak działa silnik elektryczny w samochodzie elektrycznym?

    Silnik elektryczny zamienia energię z akumulatora na ruch obrotowy kół za pośrednictwem falownika, który reguluje prąd. W przeciwieństwie do silnika spalinowego, nie ma tu procesu spalania – jest prostszy, cichszy i zapewnia natychmiastowy moment obrotowy bez zmian biegów.

  • Czym różni się budowa samochodu elektrycznego od spalinowego?

    Samochód elektryczny ma mniej ruchomych części, brak silnika spalinowego, skrzyni biegów i wydechu. Zamiast zbiornika paliwa jest bateria, a napęd może pochodzić z jednego lub kilku silników (np. w wersjach AWD). To upraszcza serwis i obniża koszty eksploatacji.

  • Jak zasada działania napędu w aucie elektrycznym różni się od spalinowego?

    Zasada przekazywania mocy na koła jest podobna, ale energia pochodzi z akumulatora zamiast paliwa. Elektryczny napęd jest efektywniejszy, cichszy i zapewnia natychmiastową reakcję, co sprawia, że jazda jest bardziej komfortowa i luksusowa.
